NEUROEDU · NORMAL EEG · BACKGROUND
Posterior Dominant Rhythm (PDR)
Арын давамгай хэм
Сэрүүн, тайван, нүд аньсан үед арын хэсэгт давамгайлах физиологийн хэм. Байрлал, давтамж, тэгш хэм, нүд нээхэд үзүүлэх урвалыг хамтад нь үнэлнэ. [1]
RECOGNIZE THE RHYTHM
PDR-ийг таних
Posterior / occipital
Арын, дагзны хэсэг
Насанд хүрэгчдэд түгээмэл
8.5–12 Hz [2]
Сэрүүн, тайван
Нүд аньсан
Нүд нээхэд буурах
эсвэл дарагдах [1]
Альфа хүрээ (8–13 Hz) ба PDR гэсэн ойлголтууд ижил биш. PDR-ийг давтамжаас гадна байрлал, төлөв, урвалаар нь танина. Хүүхдэд насанд тохируулан үнэлнэ. [2]
Зураг унших дараалал
- Нүд аньсан, сэрүүн үеийн хэсгийг сонго.
- Дагзны холболтуудыг олж, хоёр талыг харьцуул.
- Хугацааны тэмдэглэгээгээр секундэд багтах мөчлөгийг тоол.
- Нүд нээсэн тэмдэглэгээ байвал өмнөх ба дараах идэвхийг харьцуул.
Давтамж = мөчлөгийн тоо ÷ хугацаа (секунд). Жишээлбэл, 2 секундэд 20 мөчлөг байвал 10 Hz. Энэ нь тооцооны жишээ бөгөөд доорх зургуудын хэмжилт биш.

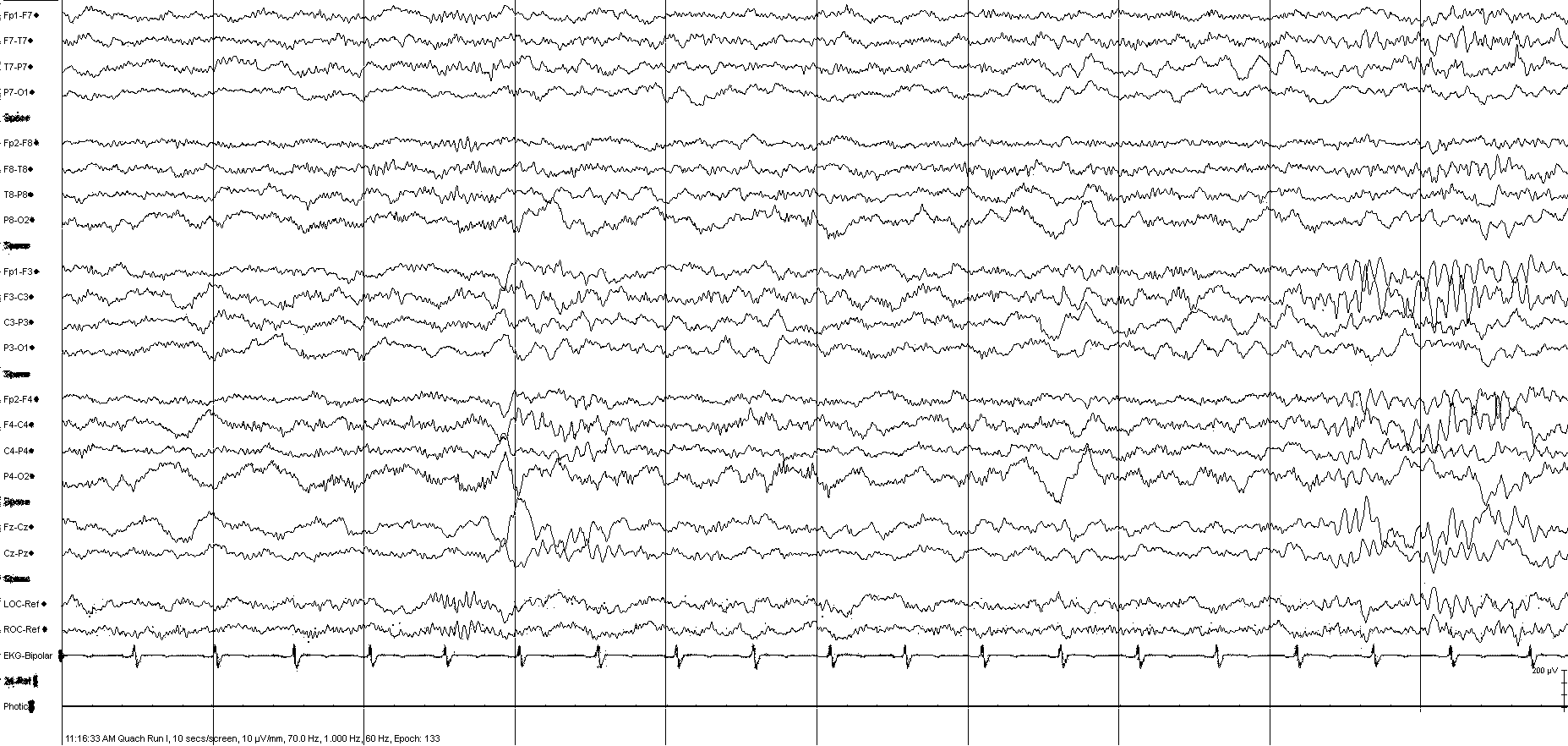

EEG EXAMPLE 01
PDR · Жишээ 1
Эхлээд тэмдэглэгээгүй зургийг уншаад, ON хувилбартай харьцуулаарай. Зураг дээр дарахад мөн OFF ↔ ON солигдоно.
Өөрийгөө шалгах асуултууд
- Арын давамгай хэм аль холболтод хамгийн тод байна вэ?
- Хугацааны масштаб харагдаж байна уу? Давтамжийг тооцож болох уу?
- Хоёр талын давтамж, далайц ямар байна вэ?
- Нүд нээх/аних тэмдэглэгээ байна уу? Урвалыг үнэлэхэд хангалттай юу?

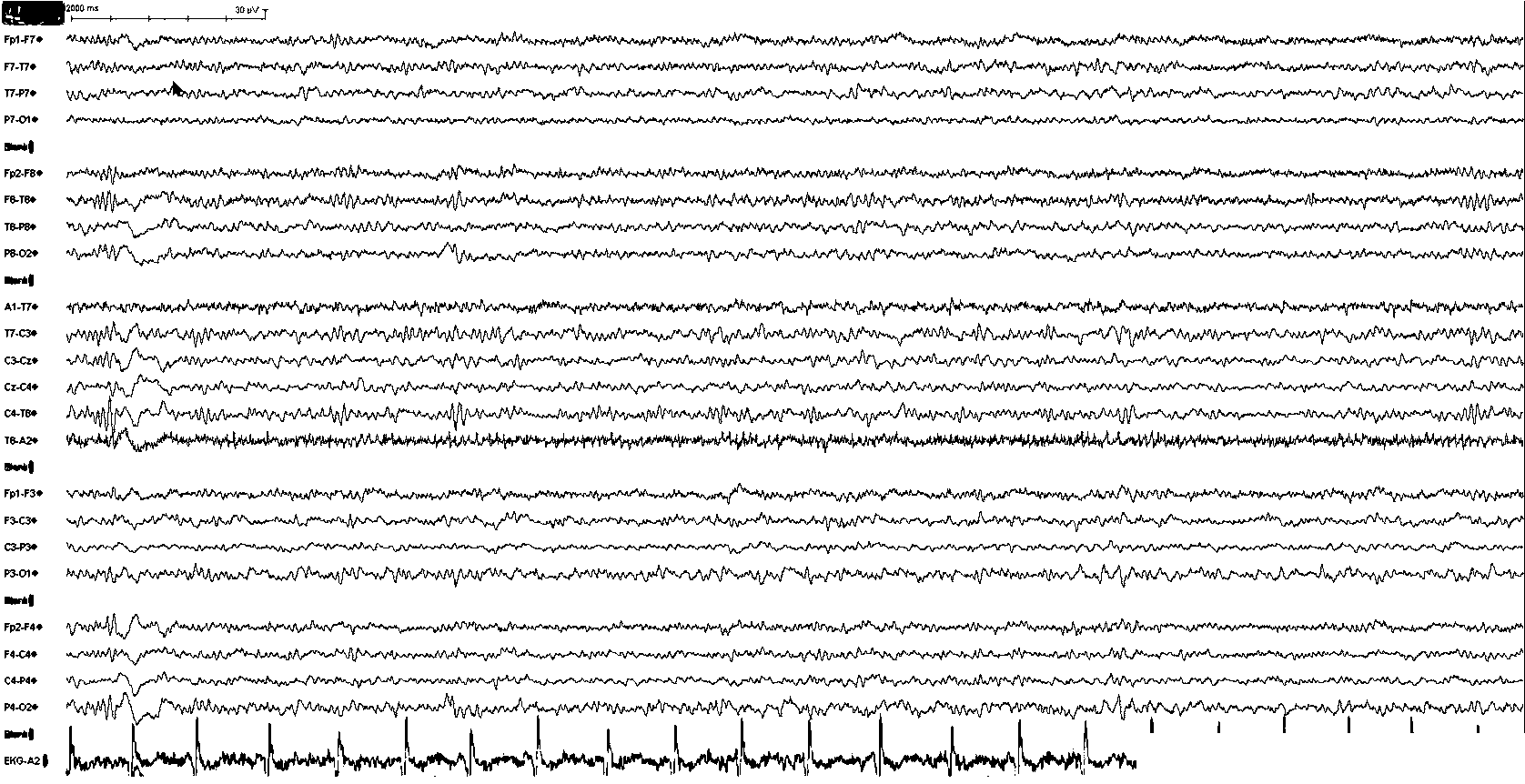

EEG EXAMPLE 02
PDR · Жишээ 2
Эхлээд тэмдэглэгээгүй зургийг уншаад, ON хувилбартай харьцуулаарай. Зураг дээр дарахад мөн OFF ↔ ON солигдоно.
Өөрийгөө шалгах асуултууд
- Арын давамгай хэм аль холболтод хамгийн тод байна вэ?
- Хугацааны масштаб харагдаж байна уу? Давтамжийг тооцож болох уу?
- Хоёр талын давтамж, далайц ямар байна вэ?
- Нүд нээх/аних тэмдэглэгээ байна уу? Урвалыг үнэлэхэд хангалттай юу?
EEG EXAMPLE 03

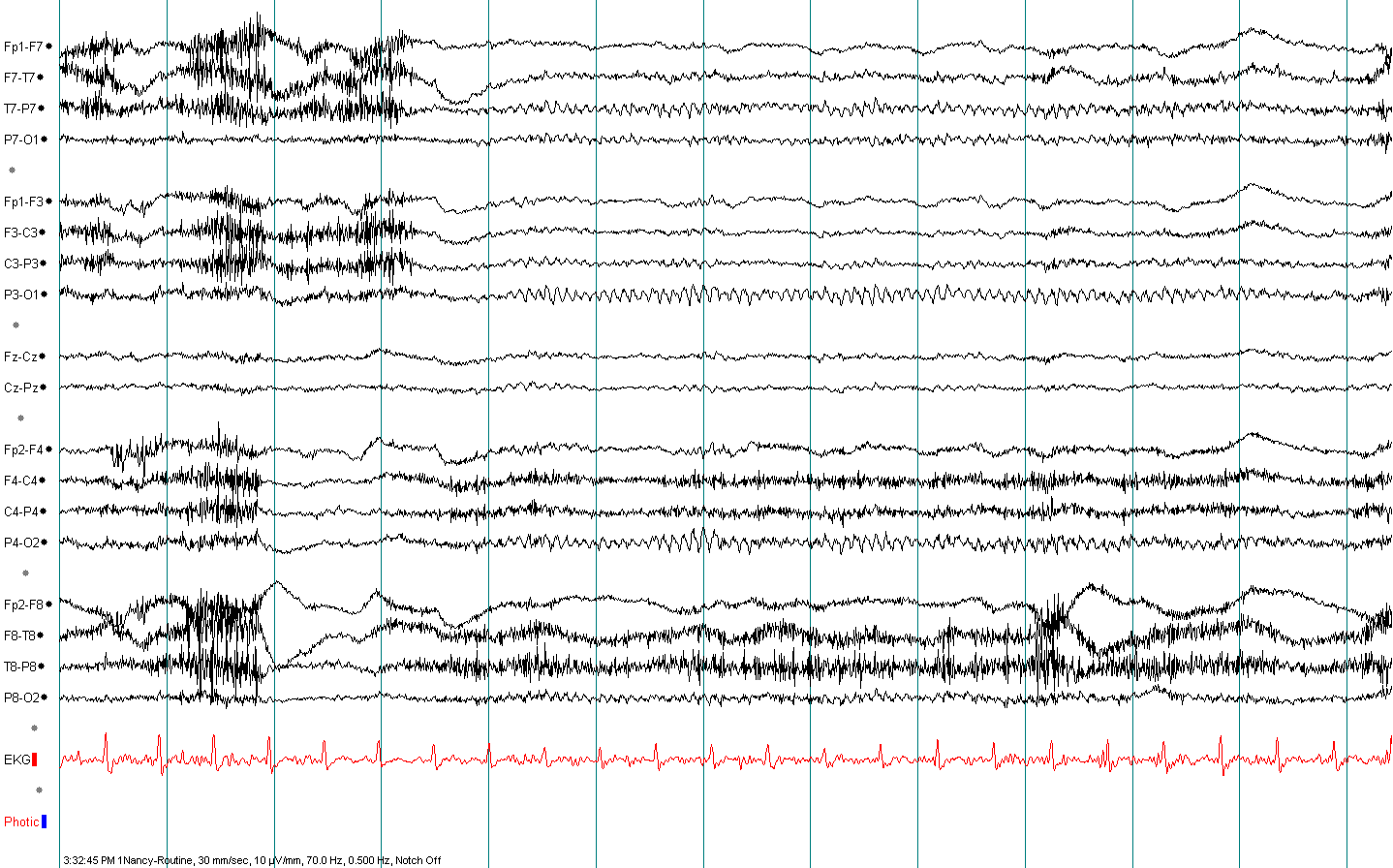

PDR · Жишээ 3
Эхлээд тэмдэглэгээгүй зургийг уншаад, ON хувилбартай харьцуулаарай. Зураг дээр дарахад мөн OFF ↔ ON солигдоно.
Өөрийгөө шалгах асуултууд
- Арын давамгай хэм аль холболтод хамгийн тод байна вэ?
- Хугацааны масштаб харагдаж байна уу? Давтамжийг тооцож болох уу?
- Хоёр талын давтамж, далайц ямар байна вэ?
- Нүд нээх/аних тэмдэглэгээ байна уу? Урвалыг үнэлэхэд хангалттай юу?
Ялгаж таних
| Шинж | PDR | Mu rhythm |
|---|---|---|
| Байрлал | Арын / дагзны | Төвийн |
| Гол урвал | Нүд нээхэд буурна | Хөдөлгөөн, хөдөлгөөн төсөөлөхөд буурна |
Ижил альфа давтамжтай байж болох тул байрлал ба урвалыг хамт харьцуулна. [1]
Түгээмэл алдаа
- Нойрмог үеийн аажимжилтаар сэрүүн үеийн PDR-ийг дүгнэх.
- Нүд анихын дараах түр зуурын хурдсалтыг (alpha squeak) тогтвортой PDR гэж тоолох.
- Насанд хүрэгчдийн давтамжийг хүүхдэд шууд хэрэглэх. [2]
PDR тод бус байх нь дангаараа эмгэгийг батлахгүй. Тэгш хэм, урвал болон нийт бичлэгийг үнэлнэ. [1]
Тайланд бичих загвар
“Сэрүүн, нүд аньсан үед арын хэсэгт ___ Hz давамгай хэм ажиглагдана. Хоёр талын давтамж ___, далайц ___. Нүд нээхэд ___.”
Хоосон хэсгийг тухайн бичлэгээс хэмжсэн, ажигласан мэдээллээр бөглөнө.
TEST YOURSELF
PDR-ийг таньж сурсан уу?
Асуулт бүрд нэг хариулт сонго. Дараа нь “Шалгах” товчийг дар.
Нийт 5 асуулт.
KEY TAKEAWAYS
Дөрвөн зүйлээ санаарай
Арын давамгайллыг ол.
Масштабаар тооц.
Хоёр талыг харьцуул.
Нүд нээхэд өөрчлөгдөхийг ажигла.
NEUROEDU · NORMAL EEG
Alpha Squeak
Нүд анисны дараах PDR-ийн түр зуурын хурдсалт
DEFINITION
Alpha squeak гэж юу вэ?
Alpha squeak гэдэг нь нүд анисны дараа posterior dominant rhythm дахин үүсэх үед түүний frequency түр хугацаанд baseline PDR-ээс илүү хурдан болж харагдах физиологийн EEG үзэгдэл юм.
Ихэвчлэн posterior / occipital regions-д хамгийн тод харагдаж, богино хугацааны дараа тухайн хүний хэвийн posterior dominant rhythm-ийн frequency рүү буцаж тогтворжино.
Нүд анисантай temporal холбоотой.
Occipital/posterior leads-д maximal.
PDR түр хугацаанд хурдсана.
Богино хугацааны physiologic phenomenon.
QUICK RECOGNITION
Alpha squeak-г 5 алхмаар танина
Сэрүүн EEG background дээр үнэлнэ.
Eye closure-ийн яг дараа гарна.
O1/O2 болон posterior derivations-д тод.
Baseline PDR-ээс түр хурдан байна.
Дараа нь usual PDR frequency-д шилжинэ.
REACTIVITY
Eye opening → eye closure үед юу болдог вэ?
Posterior alpha rhythm тод байна.
PDR буурч эсвэл block хийнэ.
PDR түр хугацаанд илүү хурдан үүснэ.
Baseline alpha frequency рүү шилжинэ.

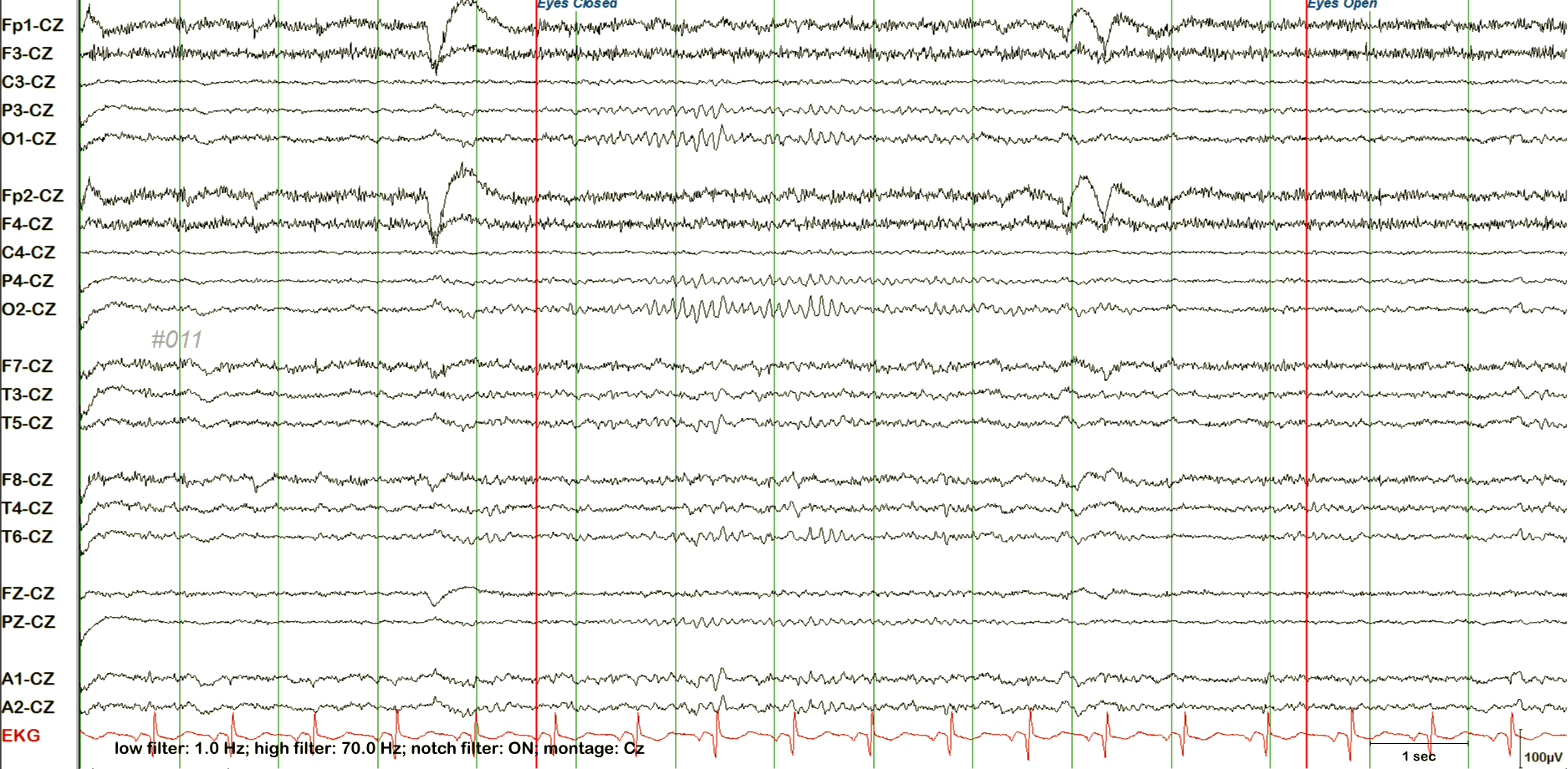

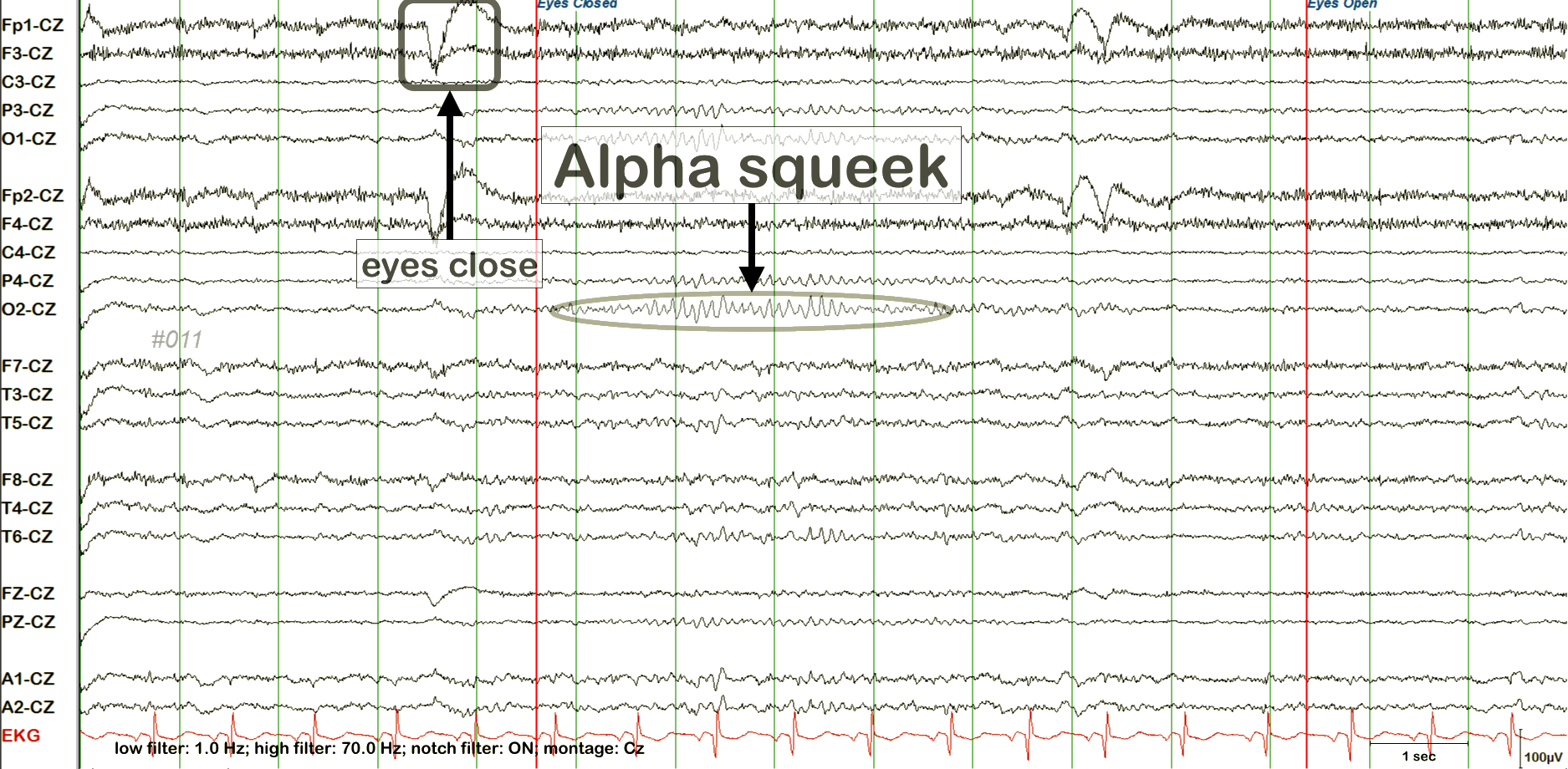

REAL EEG · EXAMPLE 01
Жишээ 1 · Alpha squeak
Annotation-гүй EEG дээр eye closure-ийн дараах posterior rhythm-ийн түр зуурын frequency increase-ийг өөрөө олоод ON хувилбартай харьцуул.
Trigger point-ийг ол.
Occipital rhythm-ийг дага.
Initial alpha frequency-г харьцуул.
Дараа нь baseline руу буцаж байна уу?

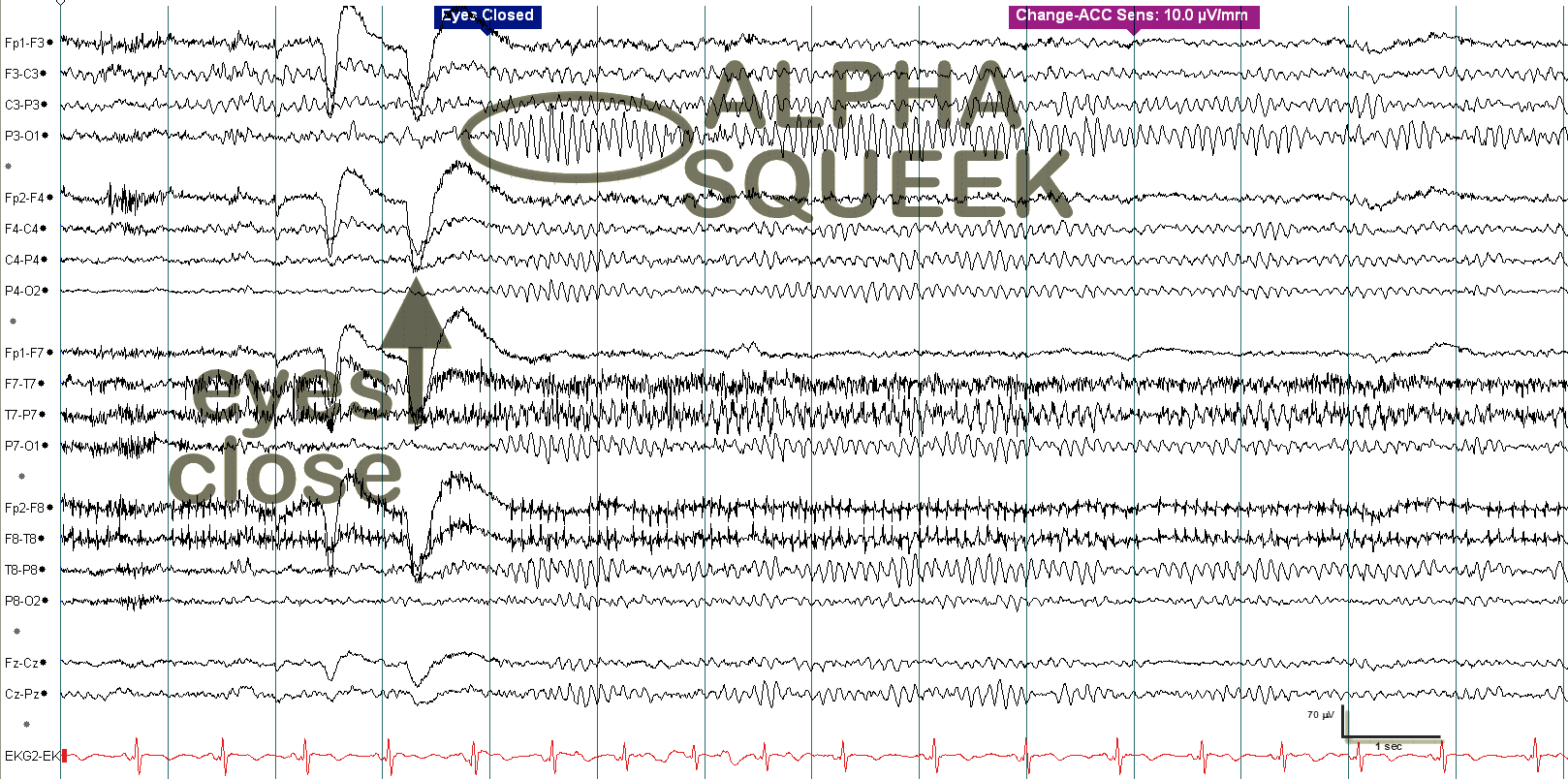

REAL EEG · EXAMPLE 02
Жишээ 2 · Eye closure–related acceleration
Eye closure болон posterior alpha rhythm-ийн temporal relationship-ийг ажигла. Alpha squeak нь prolonged fast activity биш, богино transient acceleration юм.

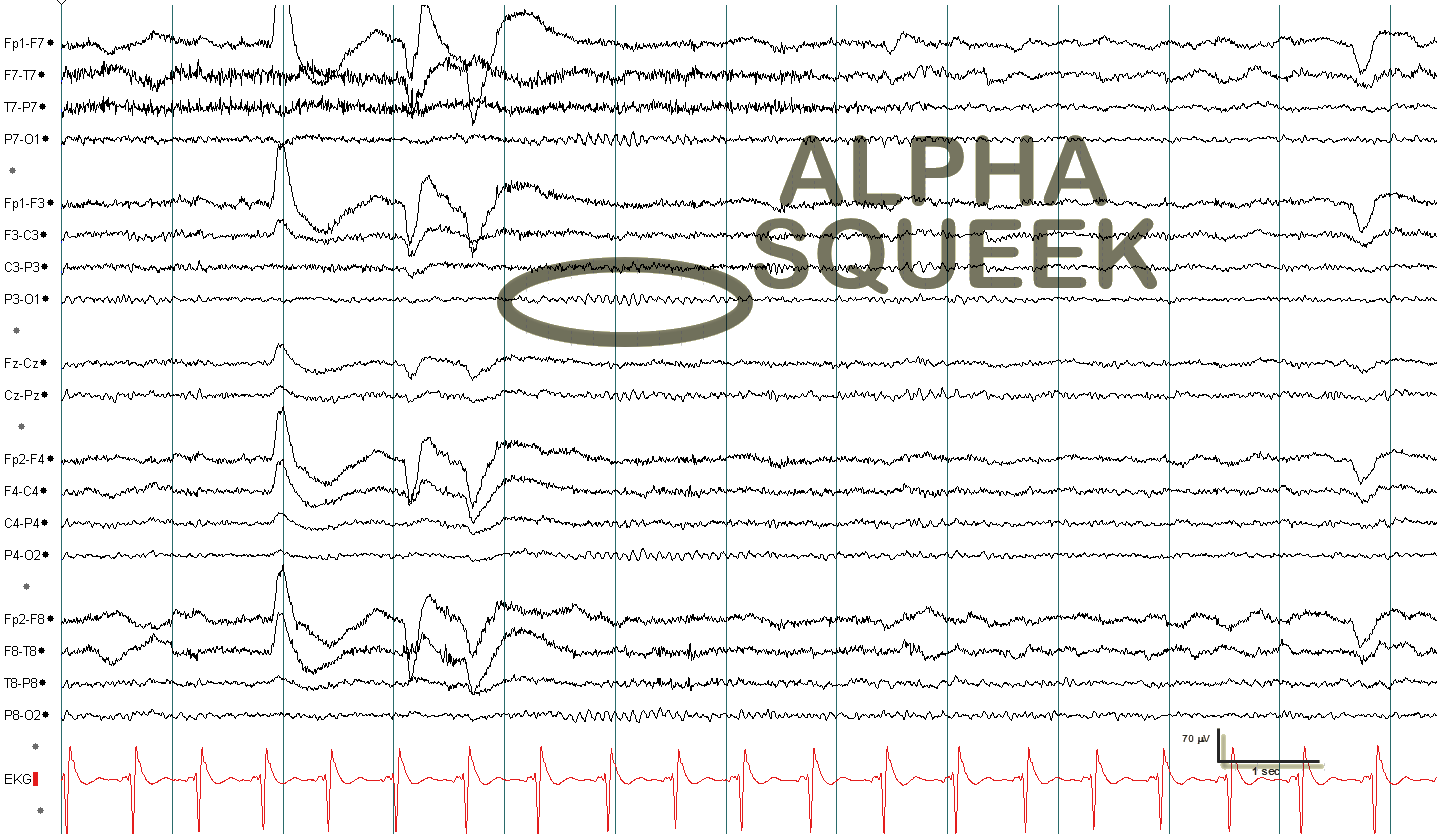

REAL EEG · EXAMPLE 03
Жишээ 3 · Alpha squeak recognition
Энэ жишээн дээр annotation-гүй хувилбараас eye closure болон posterior alpha acceleration-ийг өөрөө тодорхойлоод ON зурагтай харьцуул.
Eye closure хаана байна?
Posterior predominance байна уу?
Initial PDR baseline-ээс хурдан уу?
Богино хугацааны дараа хэвийн frequency-д орж байна уу?
DIFFERENTIAL
Alpha squeak-г юунаас ялгах вэ?
| Pattern | Гол шинж | Alpha squeak-ээс ялгаа |
|---|---|---|
| Normal PDR | Stable posterior alpha | Transient initial acceleration байхгүй |
| Fast alpha variant | PDR-ийн harmonic fast variant | Eye closure-ийн эхний мөчөөр хязгаарлагдахгүй |

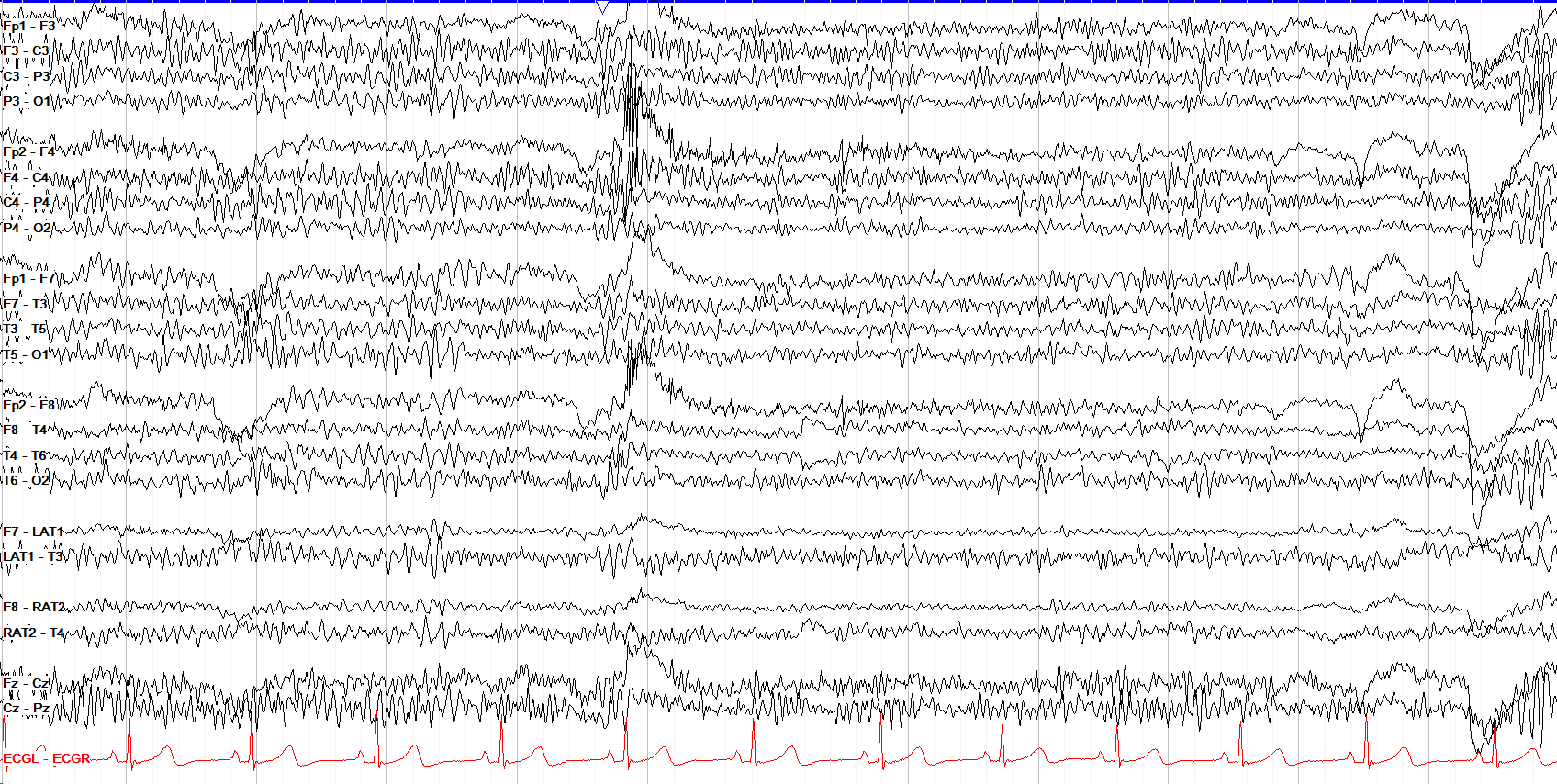

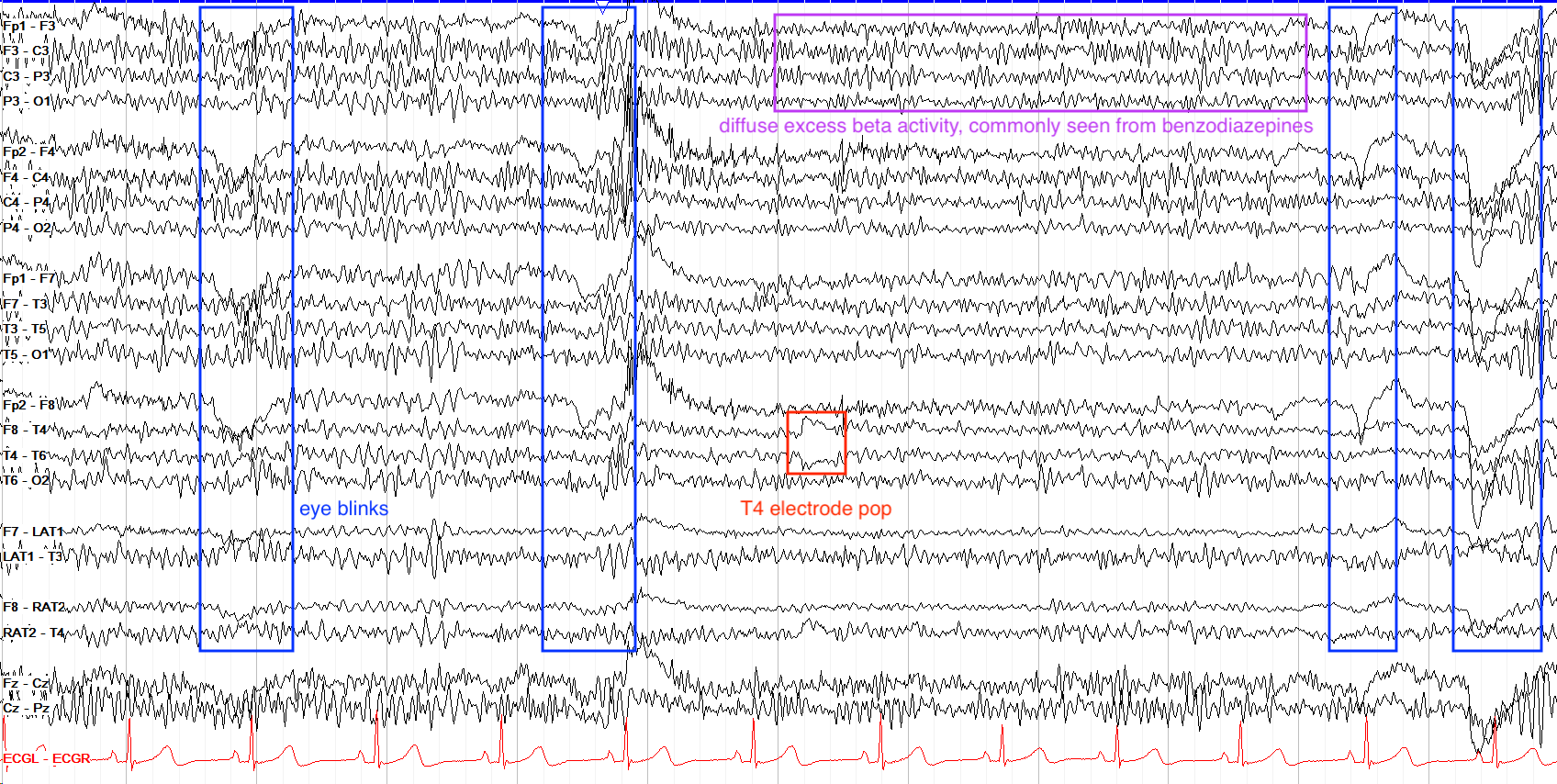

| Excessive beta | Diffuse/anterior fast activity | Posterior reactive PDR acceleration биш |
| Muscle artifact | Irregular high-frequency activity | Physiologic posterior rhythm биш |
| Epileptiform discharge | Distinct spike/sharp transient | Rhythmic PDR acceleration биш |
IMPORTANT PITFALL
PDR frequency-г хэзээ хэмжих вэ?
Eye closure-ийн яг дараах transient acceleration-ийг PDR-ийн үндсэн frequency гэж хэмжвэл posterior dominant rhythm-ийг хэт хурдан гэж буруу үнэлэх боломжтой.
Eyes close хийсэн яг эхний transient хэсэг.
Stable posterior dominant rhythm дээр хэмжинэ.
AGE
Насны онцлог
Alpha squeak нь хүүхэд болон насанд хүрэгчдийн EEG-д тохиолдож болох normal phenomenon. Pediatric EEG-д насанд тохирсон PDR frequency-г эхлээд мэдэх нь interpretation-д чухал.
COMMON PITFALLS
Түгээмэл алдаа
Alpha squeak epileptiform уу?
Үгүй. Энэ нь posterior dominant rhythm-ийн transient physiologic acceleration.
Posterior fast activity бүр alpha squeak уу?
Үгүй. Eye closure-тай temporal relationship болон transient nature-г заавал шалгана.
Eye closure-ийн дараах хамгийн хурдан frequency-г PDR гэж хэмжих үү?
Үгүй. Alpha squeak-ийн transient хэсгээс зайлсхийж, stable PDR дээр frequency-г хэмжинэ.
Alpha squeak нь зөвхөн хүүхдэд байдаг уу?
Үгүй. Хүүхэд болон насанд хүрэгчдэд ажиглагдаж болно.
Eye blink үед харагдаж болох уу?
Болно. Blink-ийн богино eye closure component-ийн дараах posterior alpha acceleration хэлбэрээр харагдаж болно.
SYSTEMATIC READING
Alpha squeak-г 7 алхмаар унш
- Eyes open үеийг ол PDR attenuation байгаа эсэхийг хар.
- Eye closure-ийг ол Alpha дахин үүсэх timing-г тодорхойл.
- Posterior channels-г ажигла O1/O2 болон posterior derivations.
- Initial frequency-г хар Baseline PDR-ээс түр хурдан уу?
- Duration-г үнэл Transient богино phenomenon мөн үү?
- Stable PDR-тай харьцуул Frequency буцаж тогтворжиж байна уу?
- Artifact-ийг хас Muscle болон electrode artifact биш эсэхийг шалга.
REPORTING
Тайланд заавал бичих шаардлагатай юу?
Alpha squeak нь normal physiologic phenomenon тул routine EEG impression-д заавал тусдаа abnormality болгон бичих шаардлагагүй.
Teaching description:
A transient acceleration of the posterior dominant
rhythm is seen immediately following eye closure,
consistent with an alpha squeak.
Background reporting:
The stable posterior dominant rhythm should be measured
after the transient post–eye-closure acceleration has resolved.
TEST YOURSELF
Өөрийгөө шалгаарай
KEY TAKEAWAYS
Гол санаа
Alpha squeak нь eye closure-ийн дараах PDR acceleration.
Posterior / occipital region-д хамгийн тод харагдана.
Энэ нь transient phenomenon.
Alpha squeak нь epileptiform биш.
PDR frequency-г transient acceleration дууссаны дараа хэмжинэ.
Eye closure timing нь pattern recognition-ийн хамгийн чухал clue.
NEUROEDU · NORMAL EEG
Mu Rhythm
Central sensorimotor alpha-range rhythm
DEFINITION
Mu rhythm гэж юу вэ?
Mu rhythm нь сэрүүн үеийн EEG-д central эсвэл centroparietal бүсэд харагддаг, ихэвчлэн arc-shaped буюу нуман хэлбэрийн alpha-range rhythm юм.
Энэ rhythm нь sensorimotor cortex-тэй холбоотой бөгөөд contralateral гар, хөлийн хөдөлгөөн, хөдөлгөөн хийх бодол эсвэл хөдөлгөөнд бэлтгэх үед attenuation буюу block хийж болно.
C3/C4 орчимд maximal.
Нуман, comb-like contour.
Ойролцоогоор 7–13 Hz хүрээ.
Contralateral хөдөлгөөнд attenuate хийнэ.
MORPHOLOGY
Mu rhythm ямар харагддаг вэ?
C3, Cz, C4 болон ойролцоох derivations.
Нуман хэлбэртэй, давтагдсан rhythm.
Ихэвчлэн ойролцоогоор 8–13 Hz.
Нэг талдаа давамгай эсвэл asymmetric байж болно.
QUICK RECOGNITION
Mu rhythm-г 6 алхмаар танина
Сэрүүн background дээр харагдана.
Sensorimotor region-д maximal.
Нуман хэлбэрийн repetitive waveform.
PDR-тэй ойролцоо frequency байж болно.
Contralateral хөдөлгөөнд багасна.
Eye opening-д PDR шиг block хийхгүй.
REACTIVITY
Mu rhythm-ийн хамгийн чухал шинж — movement reactivity
Central arc-shaped rhythm харагдана.
Rhythm amplitude буурна эсвэл block хийнэ.
Movement дуусахад rhythm дахин гарч болно.
HIGH-YIELD DIFFERENCE
Mu Rhythm vs Posterior Dominant Rhythm
| Feature | Mu rhythm | PDR |
|---|---|---|
| Location | Central / centroparietal | Posterior / occipital |
| Morphology | Arc-shaped | Sinusoidal/rhythmic alpha |
| Eye opening | Usually persists | Attenuates / blocks |
| Movement | Attenuates | Not defining reactivity |
| Symmetry | Can be asymmetric | Usually relatively symmetric |

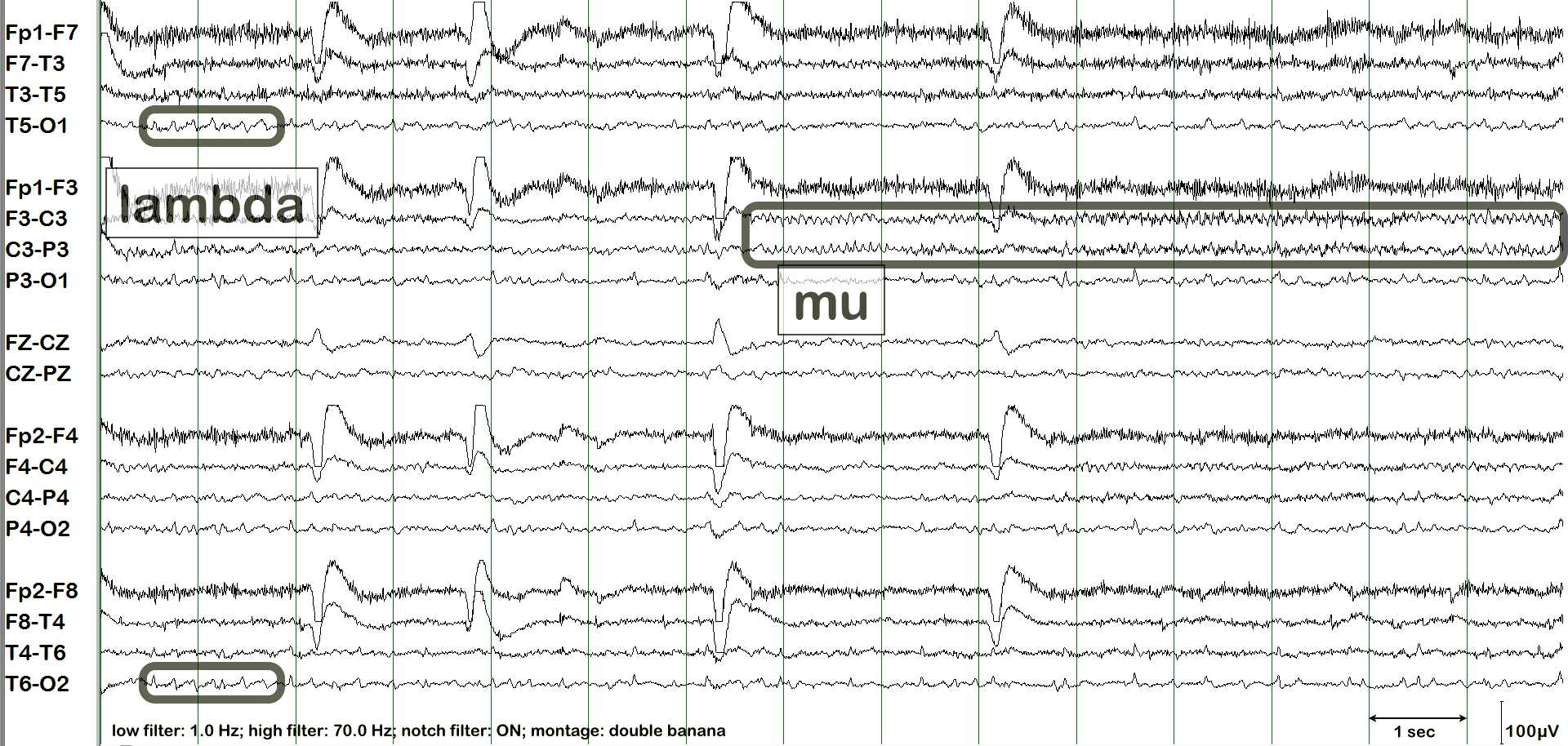

REAL EEG · EXAMPLE 01
Жишээ 1 · Mu rhythm
Annotation-гүй EEG дээр central region-д байрлах arc-shaped alpha-range rhythm-ийг өөрөө олоод ON хувилбартай харьцуул.
Maximal region-ийг тодорхойл.
Нуман morphology-г ажигла.
Давтагдсан alpha-range rhythm.
Movement response-г шалга.

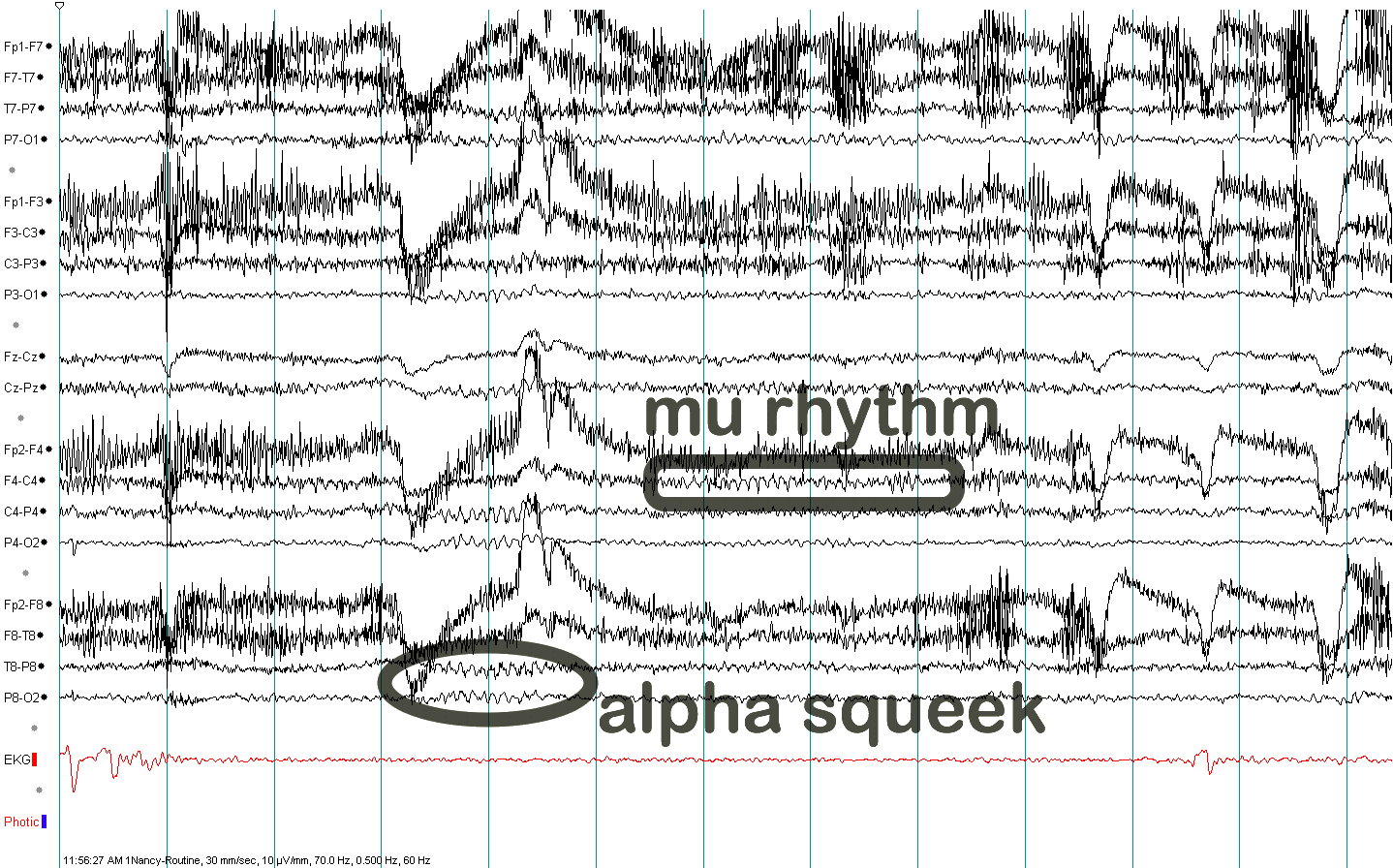

REAL EEG · EXAMPLE 02
Жишээ 2 · Central rhythmic activity
Mu rhythm нь posterior alpha шиг харагдаж болох тул location болон reactivity-г хамтад нь ашиглаж танина.
REAL EEG · EXAMPLE 03

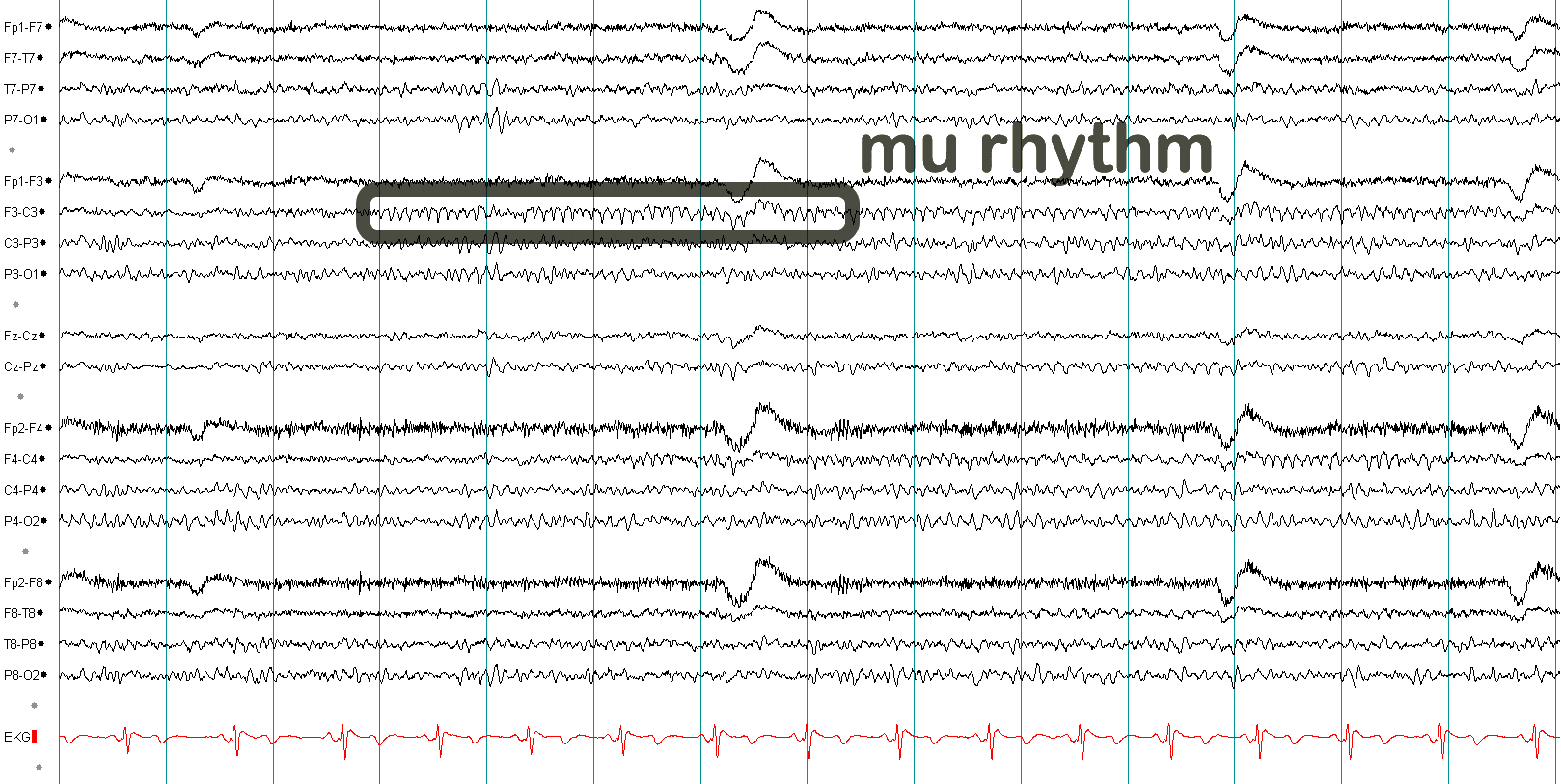

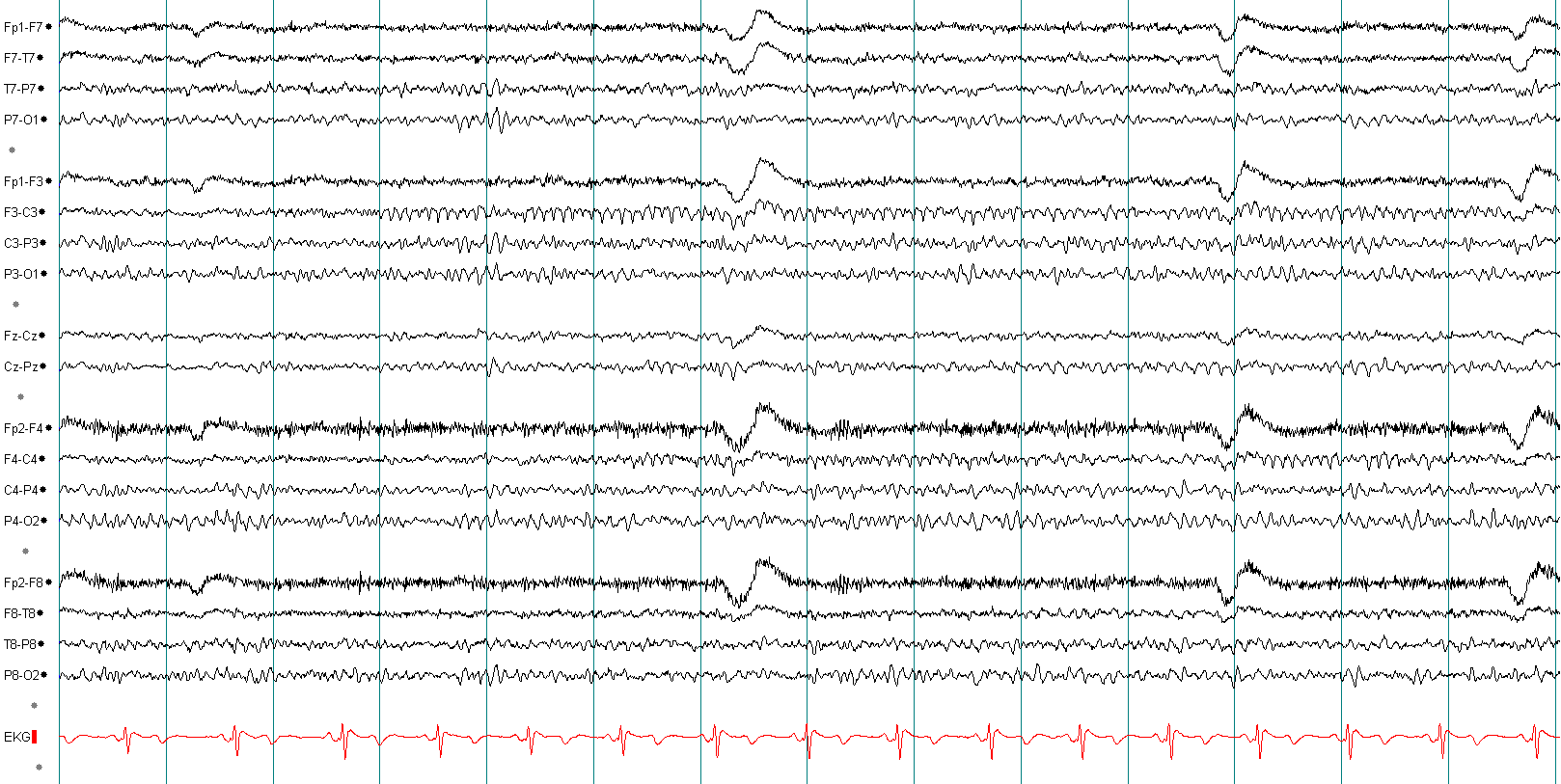

Жишээ 3 · Mu rhythm recognition
Annotation-гүй хувилбараас central rhythmic activity-г өөрөө тодорхойлоод, distribution болон morphology-г ON зурагтай харьцуул.
Central уу, posterior уу?
Arc-shaped morphology байна уу?
Alpha-range rhythm мөн үү?
Motor activation-д attenuate хийж байна уу?
DIFFERENTIAL
Mu rhythm-г юунаас ялгах вэ?
| Pattern | Гол шинж | Mu-ээс ялгаа |
|---|---|---|
| PDR | Posterior alpha | Eye opening-д block хийнэ |
| Wicket waves | Temporal arciform activity | Temporal, motor reactivity байхгүй |
| Epileptiform spikes | Sharp transient | Rhythmic arc-shaped physiologic train биш |
| Midline theta | Vertex 4–7 Hz rhythm | Mu шиг movement reactivity байхгүй |
| Muscle artifact | Irregular fast activity | Organized central rhythm биш |
IMPORTANT PITFALL
Mu rhythm яагаад spike шиг харагдаж болох вэ?
Arc-shaped waveform-ийн орой нь зарим montage болон display setting дээр relatively sharp харагдаж болно. Энэ нь mu rhythm-ийг interictal epileptiform discharge-тай андуурах шалтгаан болдог.
Similar recurring arc-shaped waves, central localization болон motor reactivity.
Spike/sharp-wave morphology, physiologic field болон associated slow wave-г үнэлнэ.
ASYMMETRY
Mu rhythm asymmetric байж болно
Mu rhythm нь хоёр hemisphere-д заавал ижил amplitude-тай байх шаардлагагүй. Нэг талд prominent, нөгөө талд сул эсвэл asynchronous байдлаар харагдаж болно.
COMMON PITFALLS
Түгээмэл андуурал
Mu rhythm = posterior alpha уу?
Үгүй. Mu rhythm central, PDR posterior/occipital байрлалтай.
Eye opening-д mu block хийх үү?
PDR шиг eye-opening reactivity нь mu rhythm-ийн defining feature биш.
Mu rhythm spike шиг харагдаж болох уу?
Тийм. Arc-shaped morphology нь sharp харагдаж болох тул repetitive rhythm болон motor reactivity-г шалгана.
Mu rhythm bilateral байх ёстой юу?
Үгүй. Unilateral, asymmetric эсвэл asynchronous байдлаар харагдаж болно.
Mu rhythm epileptiform уу?
Үгүй. Энэ нь normal sensorimotor rhythm.
SYSTEMATIC READING
Mu rhythm-г 7 алхмаар унш
- State Patient awake эсэхийг шалга.
- Location Central / centroparietal maximal уу?
- Frequency Alpha-range rhythm мөн үү?
- Morphology Arc-shaped repetitive pattern байна уу?
- Eyes Eye opening-д PDR шиг disappear хийхгүй байна уу?
- Movement Contralateral хөдөлгөөнд attenuation байна уу?
- Differential PDR, wicket, spike болон artifact-ийг хас.
REPORTING
Тайланд хэрхэн бичих вэ?
Mu rhythm нь normal physiologic rhythm тул routine impression-д abnormality болгон бичихгүй. Хэрэв teaching эсвэл descriptive purpose шаардлагатай бол дараах хэлбэрээр тодорхойлж болно.
Description:
A well-formed arciform alpha-frequency rhythm is present
over the right central region, consistent with a mu rhythm.
Reactivity:
The rhythm attenuates with movement of the contralateral hand.
Interpretation:
This represents a normal physiologic sensorimotor rhythm.
TEST YOURSELF
Өөрийгөө шалгаарай
KEY TAKEAWAYS
Гол санаа
Mu rhythm нь central sensorimotor rhythm.
Morphology нь arc-shaped.
Frequency нь alpha-range.
Contralateral movement-д attenuate хийнэ.
Eye opening нь PDR шиг defining block үүсгэхгүй.
Mu rhythm нь normal, nonepileptiform rhythm.
NEUROEDU · NORMAL EEG
Lambda Waves
Visual scanning үед илрэх хэвийн occipital sharp transients
DEFINITION
Lambda waves гэж юу вэ?
Lambda waves нь сэрүүн, нүд нээлттэй үед visual environment-ийг идэвхтэй ажиглахтай холбоотойгоор posterior буюу occipital бүсэд илрэх хурц контуртай физиологийн transient юм.
Үндсэн component нь scalp дээр бусад бүстэй харьцуулахад surface-positive бөгөөд visual scanning болон saccadic eye movement-тэй temporal холбоотой байдаг.
Сэрүүн үед илэрнэ.
Нүд нээлттэй байх шаардлагатай.
Posterior head regions-д maximal.
Saccadic visual exploration-тэй холбоотой.
MORPHOLOGY
Lambda wave ямар харагддаг вэ?
O1/O2 болон posterior derivations-д тод.
Хурц контуртай transient.
Үндсэн component нь positive.
Нүд анихад арилна.
QUICK RECOGNITION
Lambda waves-ийг 6 алхмаар танина
Sleep биш эсэхийг шалга.
Нүд нээлттэй байна.
Орчноо эсвэл зураг ажиглаж байна.
Posterior distribution-ийг шалга.
Хурц, triangular contour байж болно.
Нүд анихад disappear хийхийг шалга.
ACTIVATION
Lambda waves-ийг хэрхэн тодруулах вэ?
Patient сэрүүн, нүд нээлттэй.
Complex image эсвэл орчныг идэвхтэй ажиглуулна.
Visual scanning зогсоход waveform арилна.
IMPORTANT CONCEPT
Lambda wave нь eye movement artifact биш
Lambda waves нь saccadic eye movement-тэй temporal холбоотой гардаг боловч өөрөө corneoretinal eye movement artifact биш.
Posterior predominance-тэй, visual scanning-тэй холбоотой physiologic EEG activity.
Corneoretinal dipole-оос үүсч, frontal electrodes-д илүү тод харагдана.

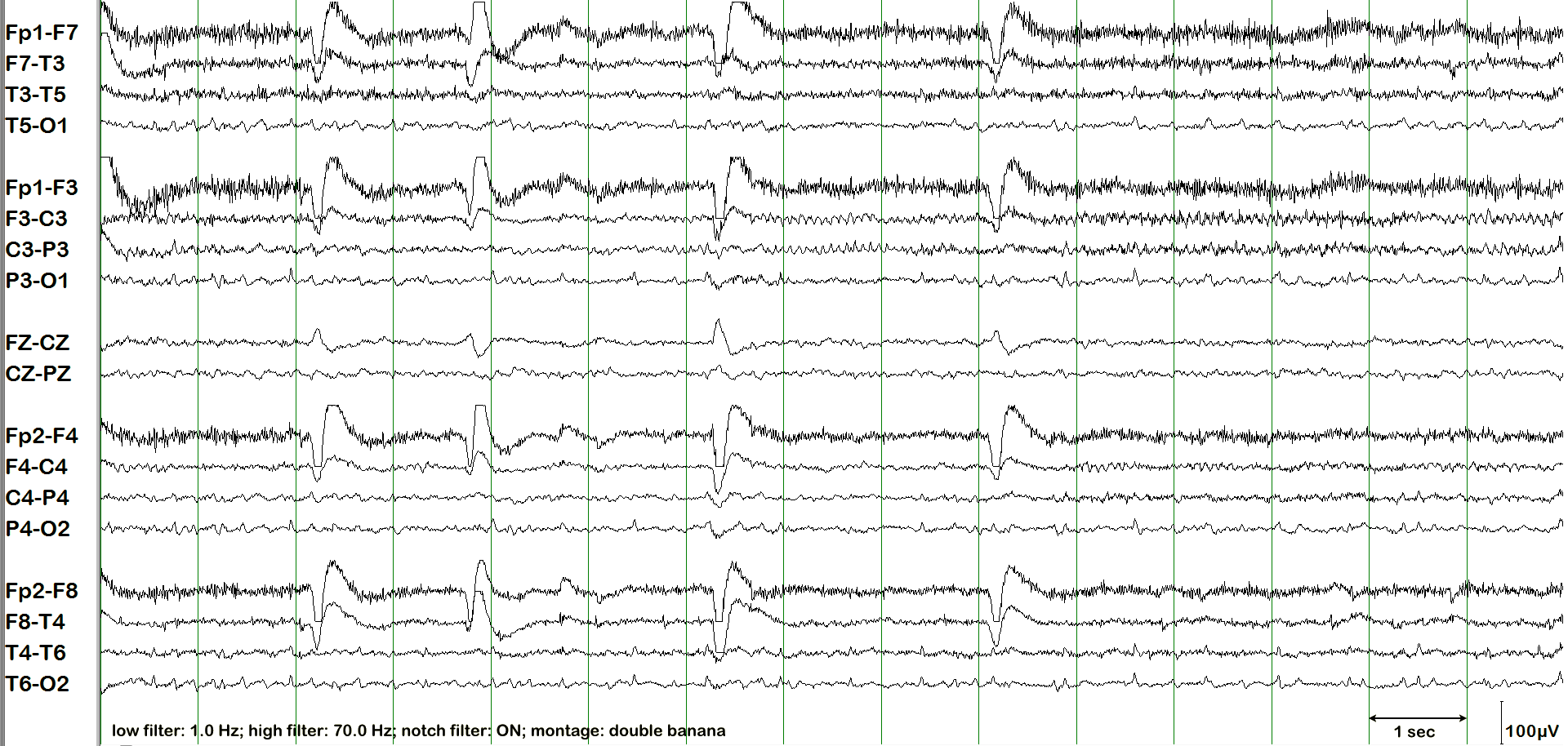

REAL EEG · EXAMPLE 01
Жишээ 1 · Lambda waves
Эхлээд annotation-гүй EEG-ээс posterior sharp transients-ийг өөрөө олоод, дараа нь Annotation ON болгож байрлалыг шалгаарай.
Awake EEG мөн үү?
Нүд нээлттэй үе мөн үү?
Posterior maximal уу?
Visual scanning-тэй холбоотой юу?

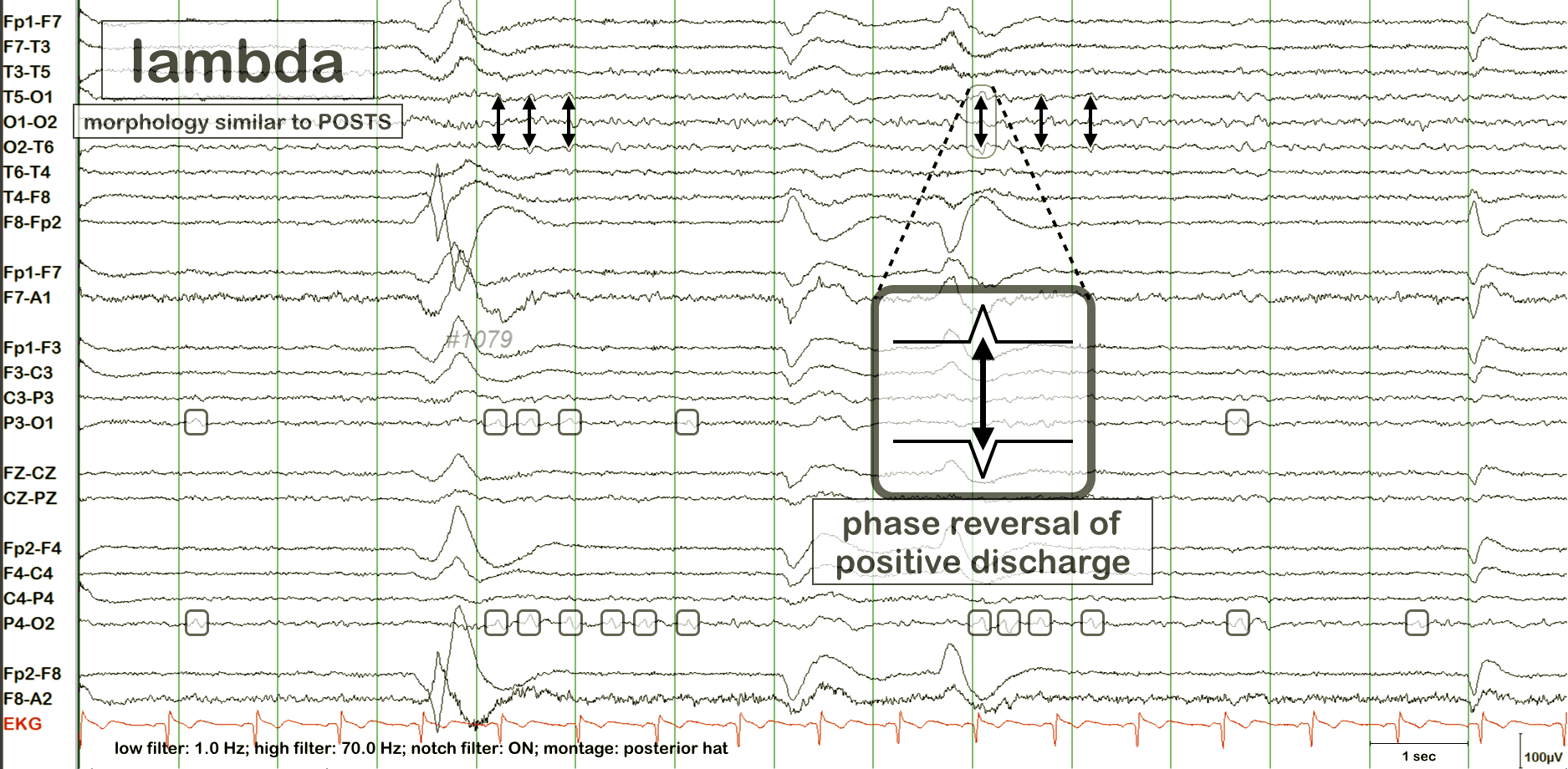

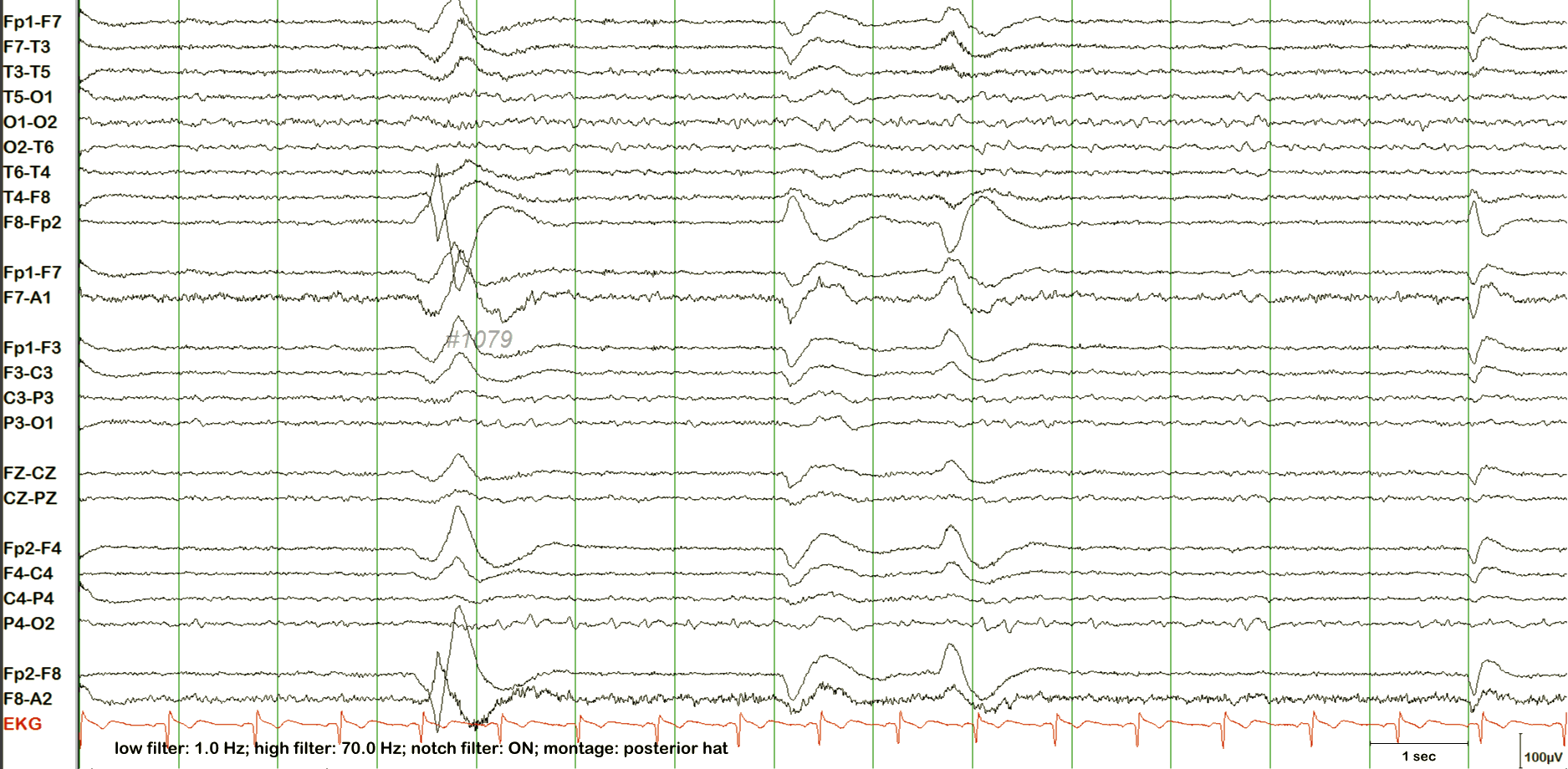

REAL EEG · EXAMPLE 02
Жишээ 2 · Lambda wave recognition
Lambda waves нь sharp contour-той тул occipital epileptiform discharge-тай андуурагдаж болно. State + visual behavior + distribution-ийг хамтад нь үнэлээрэй.
Sleep graphoelement биш үү?
Visual scanning боломжтой үе мөн үү?
Posterior field-ийг ажигла.
Eye closure-д арилж байна уу?
HIGH-YIELD DIFFERENTIAL
Lambda Waves vs POSTS
| Feature | Lambda waves | POSTS |
|---|---|---|
| State | Awake | Sleep |
| Eyes | Open | Closed / asleep |
| Trigger | Visual scanning | Spontaneous sleep graphoelement |
| Location | Occipital | Occipital |
| Polarity | Surface-positive | Surface-positive |
| Morphology | Sharp / triangular | Sharp transient |
DIFFERENTIAL
Өөр юунаас ялгах вэ?
Visual scanning-тай тогтмол холбоотой байхгүй. Field, morphology, after-going slow wave болон clinical context-ийг үнэлнэ.
Morphology төстэй боловч sleep үед илэрнэ.
Ихэвчлэн frontal channels-д хамгийн тод харагдана.
Continuous rhythmic alpha бөгөөд isolated sharp transient биш.
COMMON PITFALLS
Түгээмэл андуурал
Lambda waves epileptiform уу?
Үгүй. Lambda waves нь normal physiologic occipital graphoelement юм.
Lambda wave sleep-д гарах уу?
Lambda waves нь awake visual scanning-тэй холбоотой. Sleep үед төстэй occipital positive sharp transients харагдвал POSTS-ийг бодно.
Нүд анихад lambda waves үргэлжлэх үү?
Үгүй. Visual scanning зогсож, eye closure хийхэд lambda waves арилдаг.
Saccadic eye movement байгаа учраас artifact уу?
Үгүй. Lambda waves нь saccades-тай temporal холбоотой боловч occipital cerebral physiologic waveform юм.
Sharp contour = spike гэж үзэх үү?
Үгүй. Physiologic lambda waves өөрөө sharply contoured байж болно. State, localization болон reactivity-г хамтад нь үнэлнэ.
SYSTEMATIC READING
Lambda waves-ийг 7 алхмаар унш
- State Patient awake байна уу?
- Eyes Нүд нээлттэй байна уу?
- Visual behavior Patient орчин эсвэл зураг scan хийж байна уу?
- Location Waveform occipital maximal уу?
- Morphology Sharp / triangular transient байна уу?
- Eye closure Нүд анихад waveform арилж байна уу?
- Differential POSTS, occipital spike болон eye artifact-ийг ялга.
REPORTING
Тайланд хэрхэн бичих вэ?
Lambda waves нь хэвийн physiologic waveform учраас routine EEG impression-д abnormal finding болгон бичих шаардлагагүй.
Teaching description:
Positive sharp transients are seen over the occipital
regions during visual scanning with the eyes open,
consistent with lambda waves.
Interpretation:
This represents a normal physiologic awake EEG pattern.
TEST YOURSELF
Өөрийгөө шалгаарай
KEY TAKEAWAYS
Гол санаа
Lambda waves нь normal awake EEG waveform.
Eyes open visual scanning үед илэрнэ.
Occipital бүсэд maximal.
Үндсэн component нь surface-positive.
Eye closure хийхэд арилна.
POSTS-той morphology төстэй ч state нь өөр.
Photic Driving
Гэрлийн өдөөлтийн физиологийн хариу
Photic driving нь intermittent photic stimulation (IPS)-ийн үед posterior–occipital бүсэд илрэх, өдөөлтийн давтамжтай холбоотой физиологийн rhythmic response юм. Энэ нь хэвийн activation response бөгөөд photoparoxysmal response (PPR)-оос ялган таних шаардлагатай.
Quick Recognition

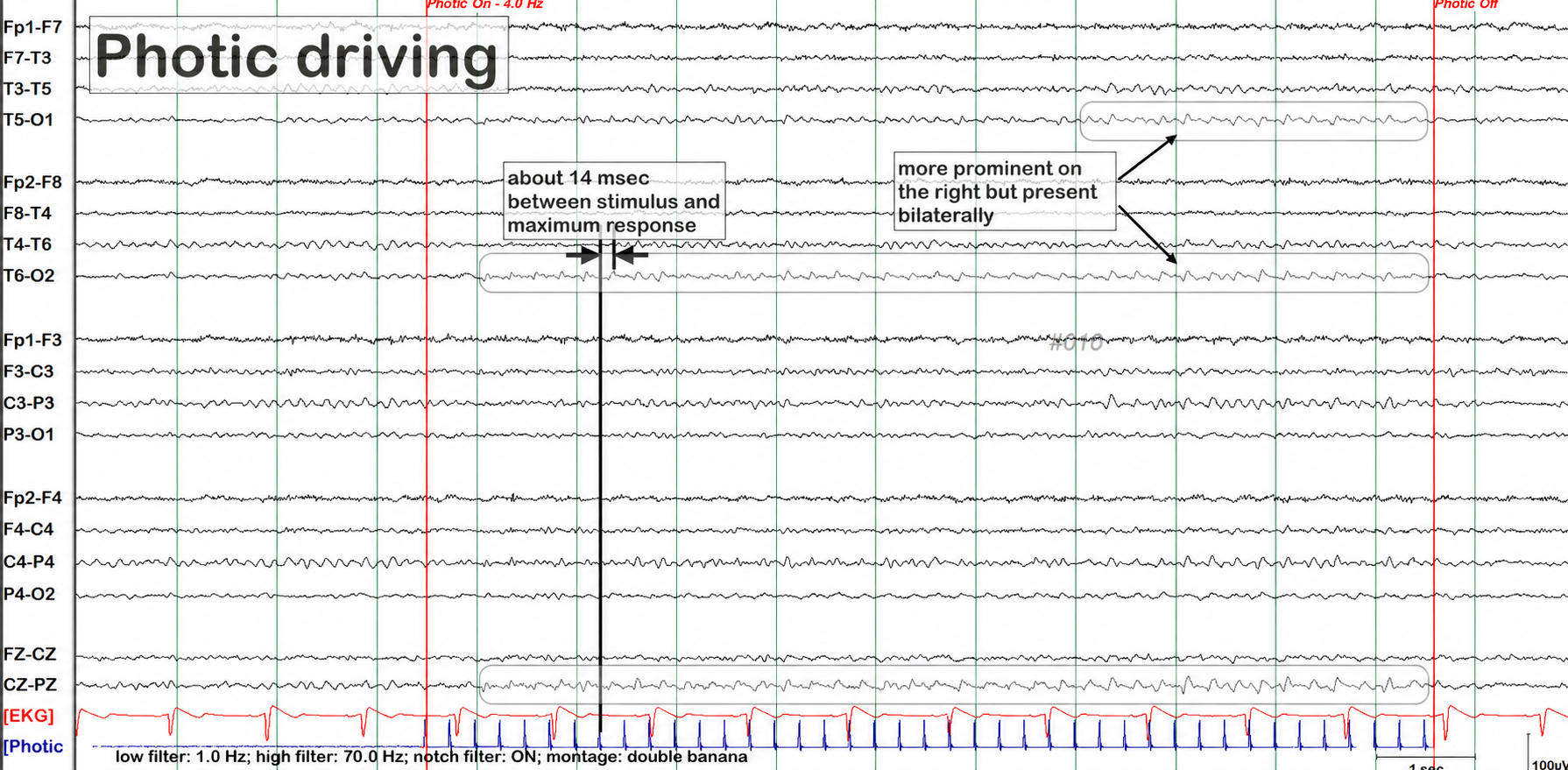

Photic Driving Examples
Эхлээд annotation-гүй EEG-г өөрөө уншина. Дараа нь Annotations → On сонгож тэмдэглэгээтэй зурагтай харьцуулна.
4 Hz Intermittent Photic Stimulation

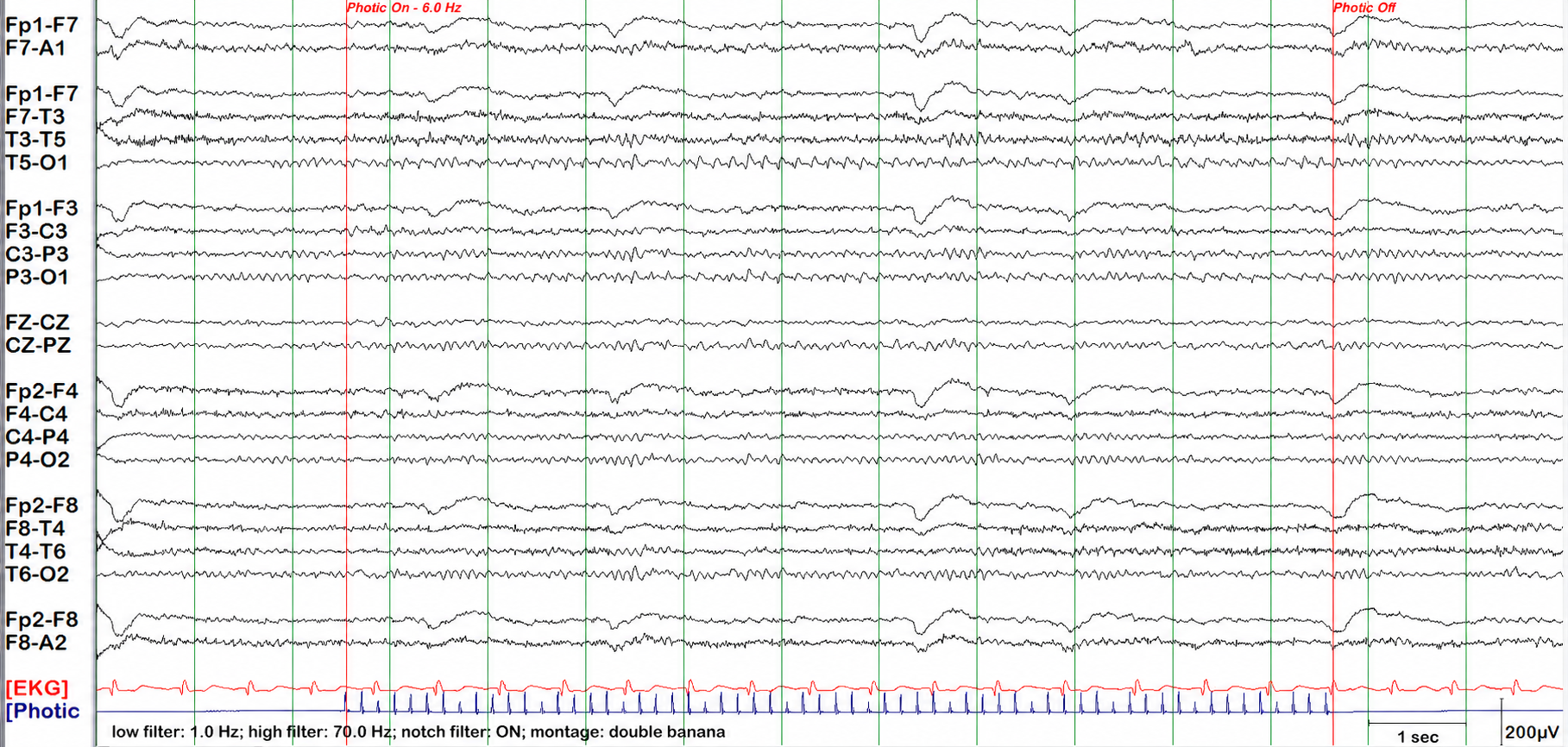

6 Hz Intermittent Photic Stimulation
Photic driving гэж юу вэ?
Intermittent photic stimulation-ийн үед visual system өдөөгдөж posterior EEG activity нь өдөөлтийн давтамжтай холбоотойгоор rhythmic synchronization үзүүлж болно. Энэ физиологийн хариуг photic driving response гэж нэрлэнэ.
Photic driving бол EEG дээр IPS-тэй холбоотой физиологийн posterior rhythmic response юм. Өөрөө epileptiform discharge гэсэн үг биш.
Morphology
Rhythmic activity
Driving response нь rhythmic, stimulus-related posterior activity хэлбэрээр ажиглагдана.
Frequency relationship
Response нь stimulation frequency эсвэл түүний harmonic/subharmonic relationship-тэй байж болно.
Physiologic field
Posterior channels-д зохистой physiologic field болон distribution харагдана.
No epileptiform morphology
Ердийн driving response-д generalized spike/polyspike-and-wave morphology байх ёсгүй.
Topography
Photic driving response нь ихэвчлэн posterior head regions-д давамгай байна.
Хоёр талын response-ийн amplitude яг адил байх албагүй. Тиймээс asymmetry-г тухайн EEG-ийн background болон бусад posterior findings-тэй хамтатган үнэлнэ.
Stimulus relationship
Photic Driving vs Photoparoxysmal Response
| Шинж | Photic Driving | PPR |
|---|---|---|
| Nature | Physiologic response | Epileptiform response |
| Distribution | Posterior / occipital dominant | Posterior or generalized, depending on response |
| Morphology | Rhythmic driving activity | Spike-wave / polyspike-wave activity |
| Relation to IPS | Stimulus-related | Triggered by IPS; epileptiform activity may extend beyond the stimulus train |
| Interpretation | Normal physiologic response | Abnormal epileptiform response |
Pitfalls
IPS-ийн үед rhythmic activity харагдсан гэдэг ганц шалтгаанаар epileptiform гэж дүгнэж болохгүй.
Posterior rhythmic driving-ийг generalized spike-wave гэж андуурах.
IPS frequency болон EEG response-ийн temporal relationship-ийг шалгахгүй байх.
Зөвхөн amplitude asymmetry дээр тулгуурлан abnormal гэж дүгнэх.
Background EEG болон clinical context-ийг үл тоомсорлох.
Think “Driving” before “Epileptiform”
IPS + posterior rhythmic activity + stimulus relationship харагдвал эхлээд physiologic photic driving байх боломжийг үнэл.
Mini Quiz
1. Photic driving response хамгийн түгээмэл аль бүсэд давамгай илэрдэг вэ?
2. Аль finding нь physiologic photic driving-ийг хамгийн сайн дэмжих вэ?
10-Second Summary
References
- Peltola ME, Leitinger M, Halford JJ, et al. Routine and sleep EEG: Minimum recording standards of the IFCN and ILAE. Clinical Neurophysiology. 2023;147:108–120.
- Kane N, Acharya J, Beniczky S, et al. A revised glossary of terms most commonly used by clinical electroencephalographers and updated proposal for the report format of the EEG findings. Clin Neurophysiol Pract. 2017;2:170–185.
Spike & Spike-and-Wave
Интериктал эпилептиформ цэнэгийг таних, локализаци хийх
Spike нь background activity-аас тод ялгарах, хурц оройтой epileptiform transient юм. Гэхдээ EEG дээр “хурц” харагдсан бүх transient-ийг epileptiform гэж дүгнэж болохгүй. Morphology, physiologic field, distribution, polarity, background, state болон clinical context-ийг хамтад нь үнэлнэ.
Quick Recognition
“20–70 ms = spike” гэсэн ганц шалгуураар epileptiform discharge гэж дүгнэхгүй. Morphology болон spatial field-ийг хамтад нь үнэлнэ.
Learn from the Traces
Эхлээд Annotation OFF байдлаар EEG-г өөрөө уншаарай. Дараа нь ON болгож тэмдэглэгээтэй хувилбартай харьцуулна.

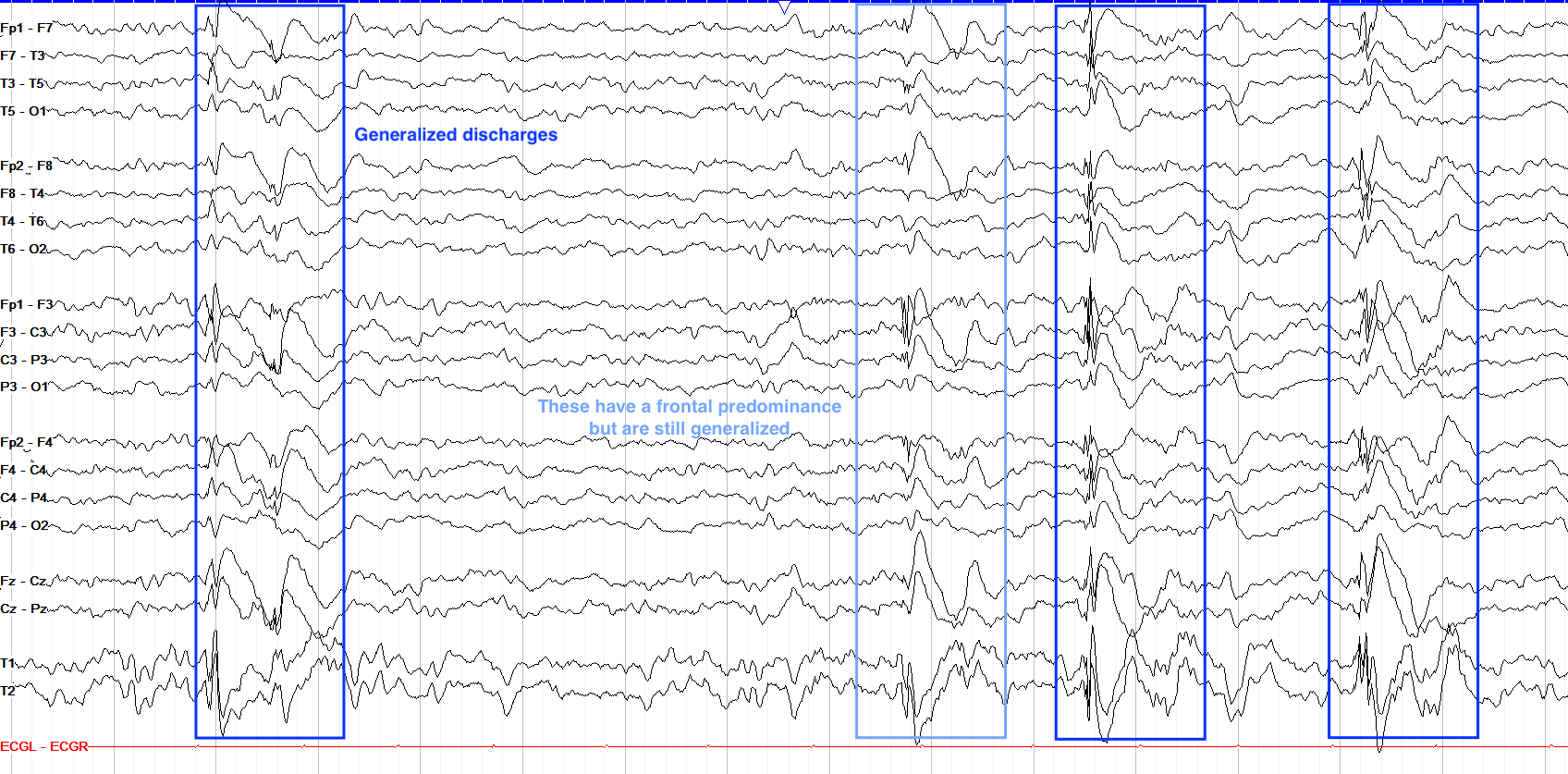

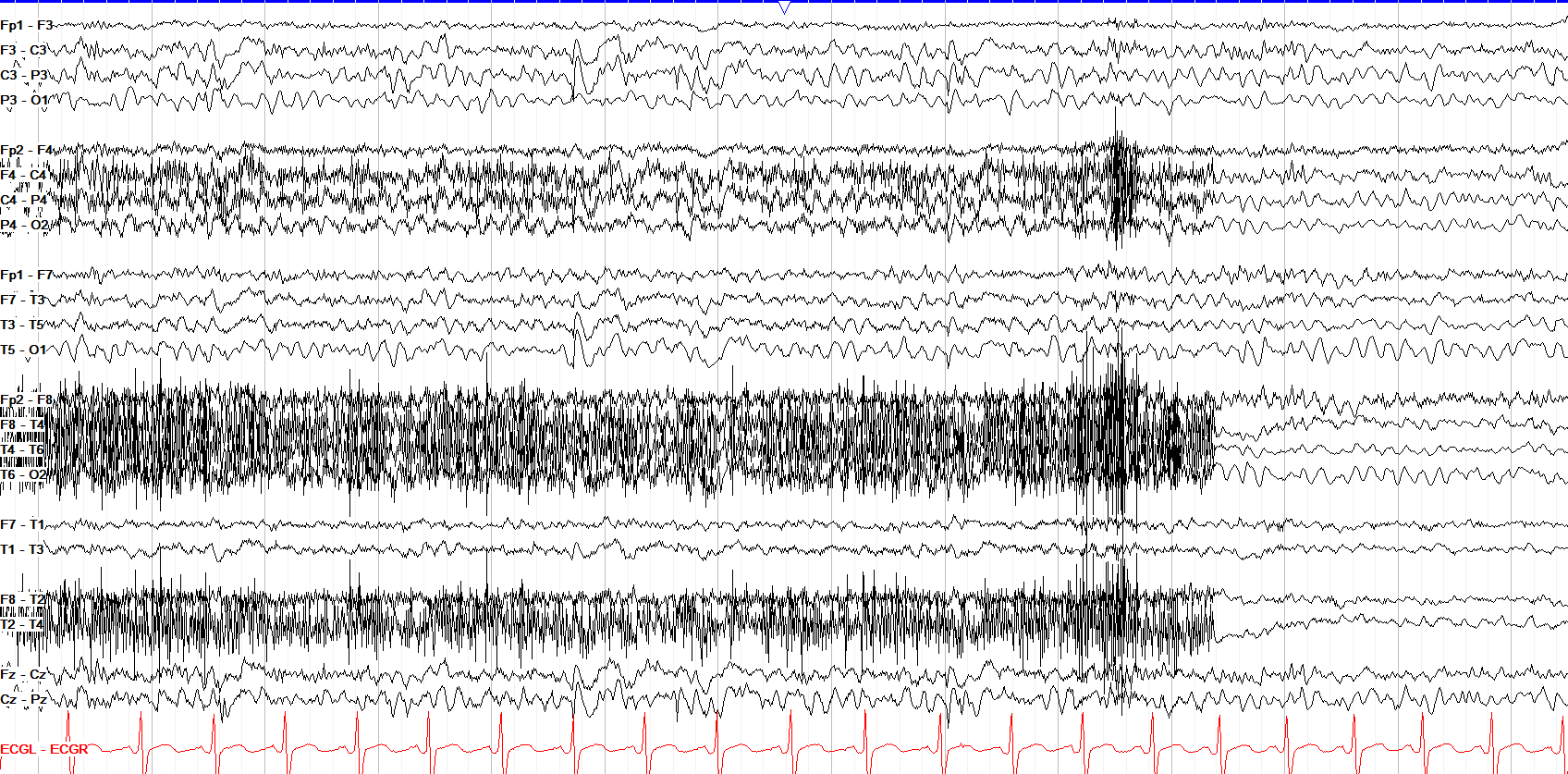

Bilateral Centroparietal Spike-and-Wave
Хоёр талын centroparietal distribution

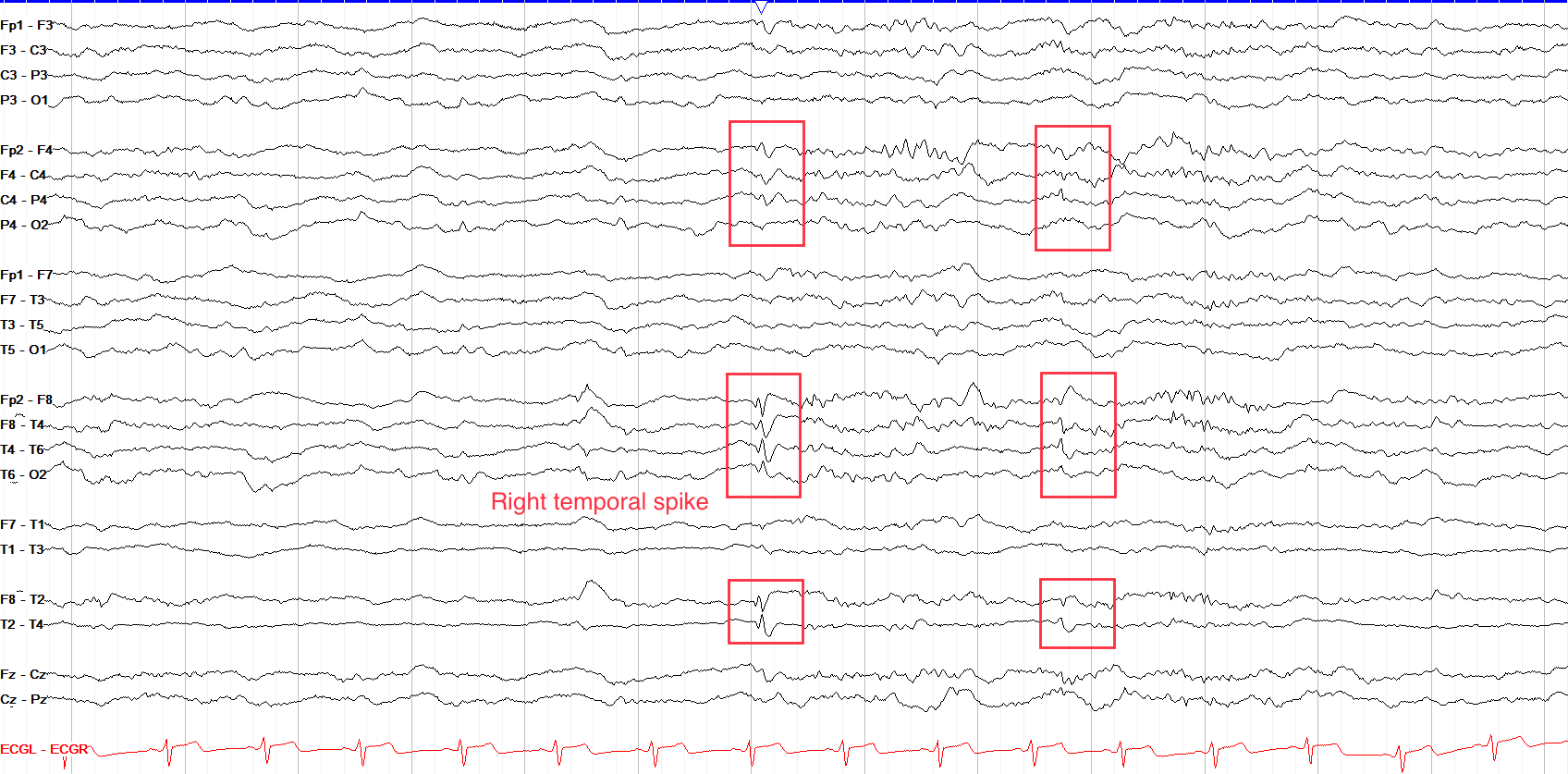

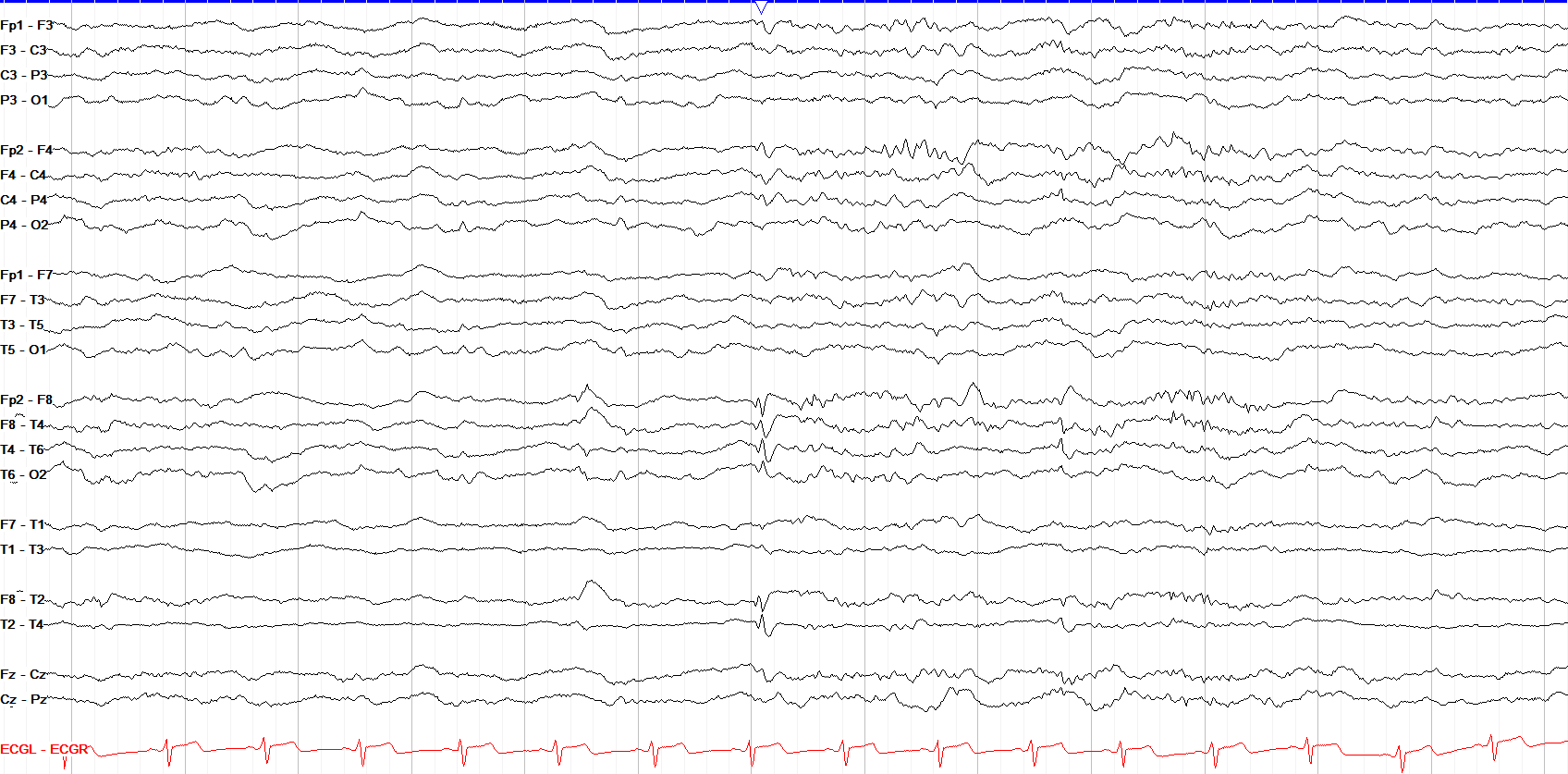

Right Temporal Spike
Focal temporal interictal epileptiform discharge
Spike — Morphology Recognition
Morphology болон surrounding field-ийг хамтад нь ажиглаарай.

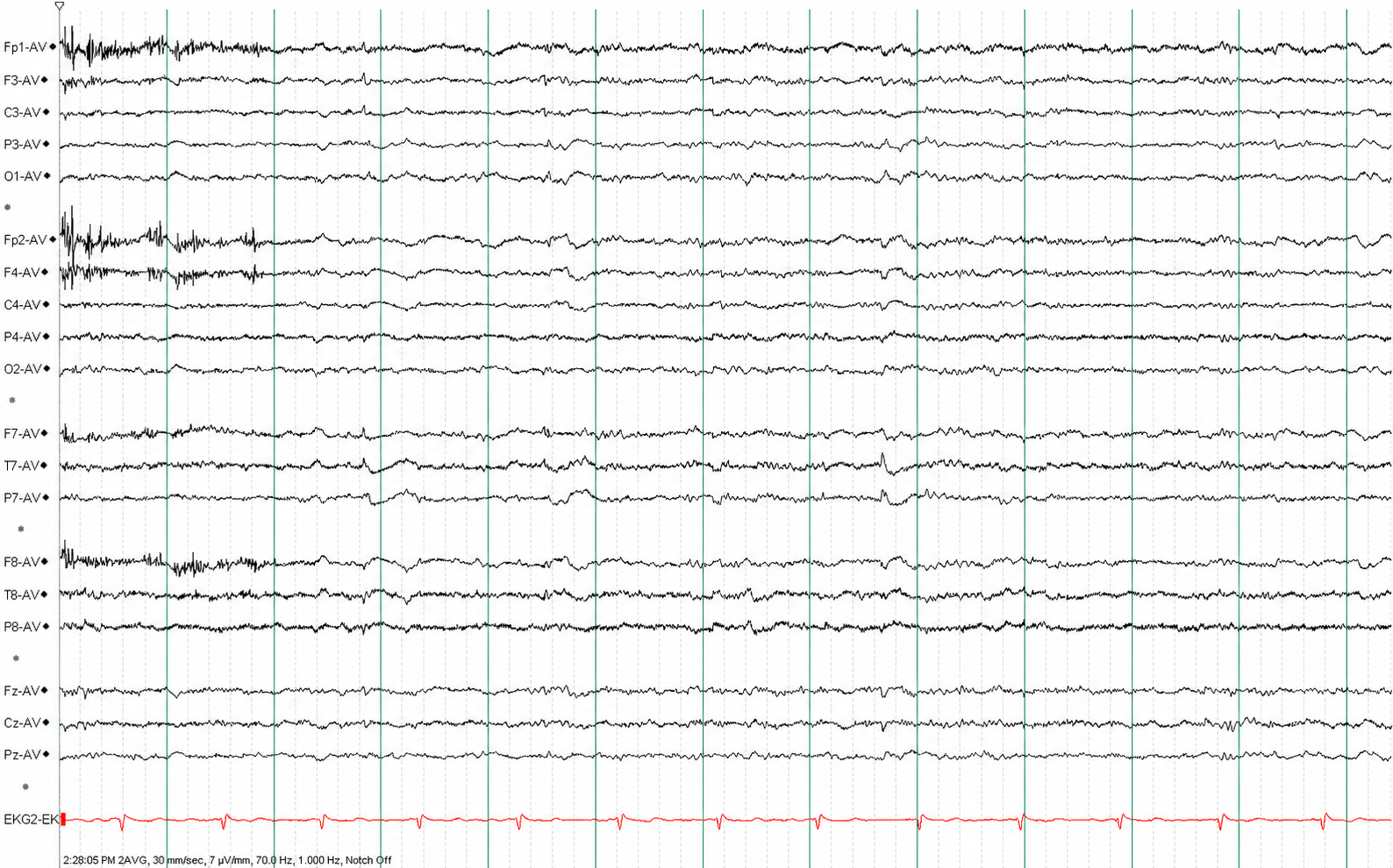

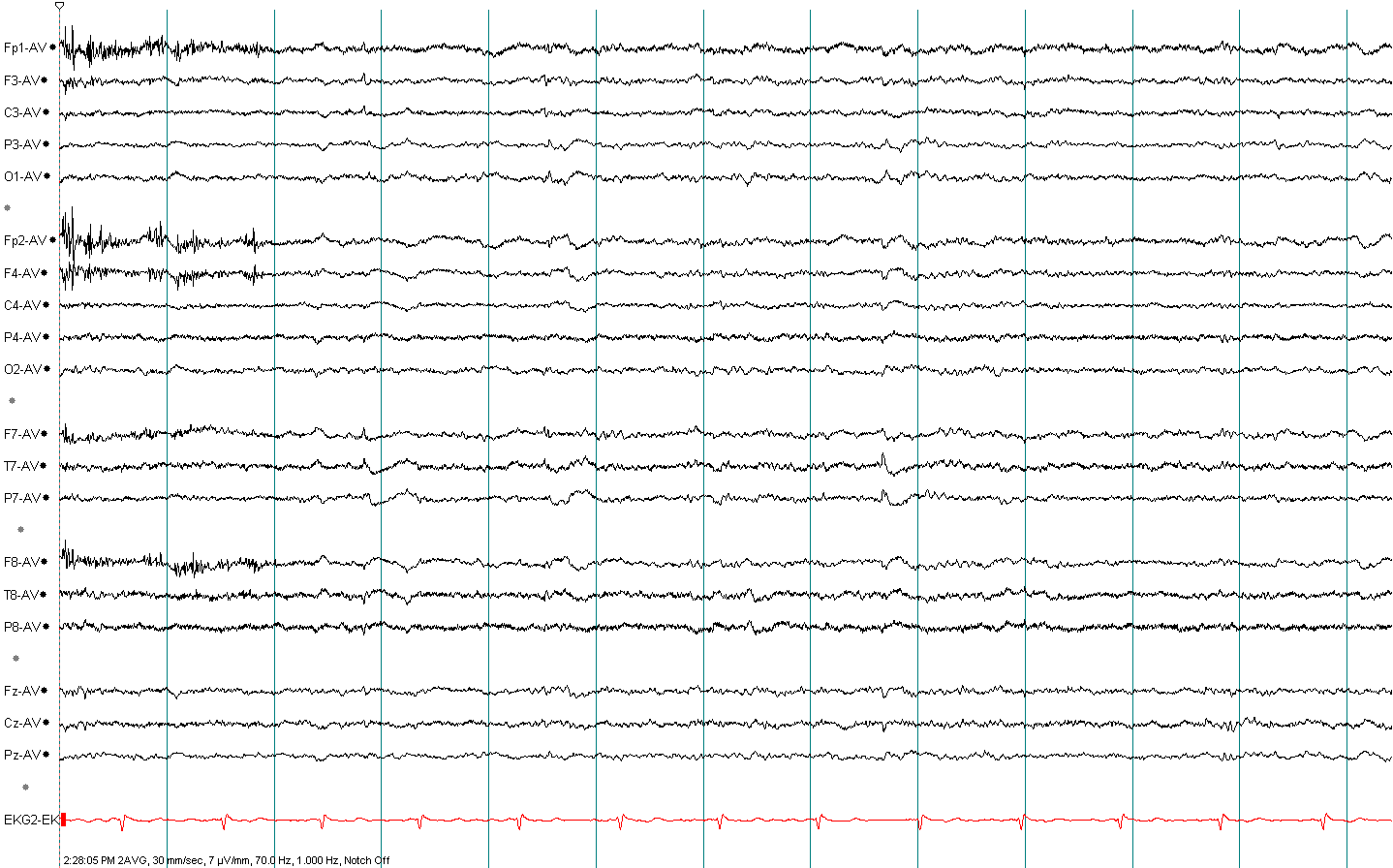

Small Sharp Spikes (SSS)
Normal variant • Drowsiness / light sleep
What Makes a Spike?
Clearly distinguished
Background activity-аас тод ялгарсан transient байх шаардлагатай.
Pointed peak
Conventional EEG time scale дээр хурц оройтой morphology харагдана.
Asymmetric slopes
Ascending болон descending phase-ийн налуу ижил байх албагүй.
Physiologic field
Ойролцоох electrodes-д зохистой voltage distribution байх нь чухал.
After-going slow wave
Spike-ийн дараа slow wave дагалдаж болох бөгөөд энэ нь epileptiform morphology-г дэмжинэ.
Context matters
Wake/sleep state, background болон clinical context-ийг үргэлж хамтатган үнэлнэ.
Spike vs Sharp Wave
Spike болон sharp wave-ийн ялгаанд duration тусалдаг боловч morphology, field, distribution, background болон clinical context-ийг орлохгүй.
Physiologic Field
Cerebral spike нэг electrode дээр тусгаарлагдсан “зүү” шиг харагдахаас илүү ойролцоох electrodes-д voltage gradient бүхий spatial field үүсгэдэг.
Энэ field-ийг bipolar болон referential montage хоёуланд нь шалгах нь artifact-аас ялгахад тусална.
Neighboring electrodes involved
Plausible voltage gradient
Consistent morphology
Persists across montage review
Phase Reversal
Phase reversal = local voltage maximum/minimum
Bipolar montage дээр adjacent channels эсрэг чиглэлд deflect хийвэл shared electrode орчимд voltage maximum эсвэл minimum байгааг илтгэнэ.
Phase reversal нь тухайн montage дээрх local voltage maximum/minimum-ийг харуулдаг болохоос epileptogenic zone-ийг дангаараа тогтоохгүй.
How to Localize an IED
Transient-ийг ол
Spatial field шалга
Voltage maximum ол
Өөр montage-аар баталгаажуул
State + clinical context

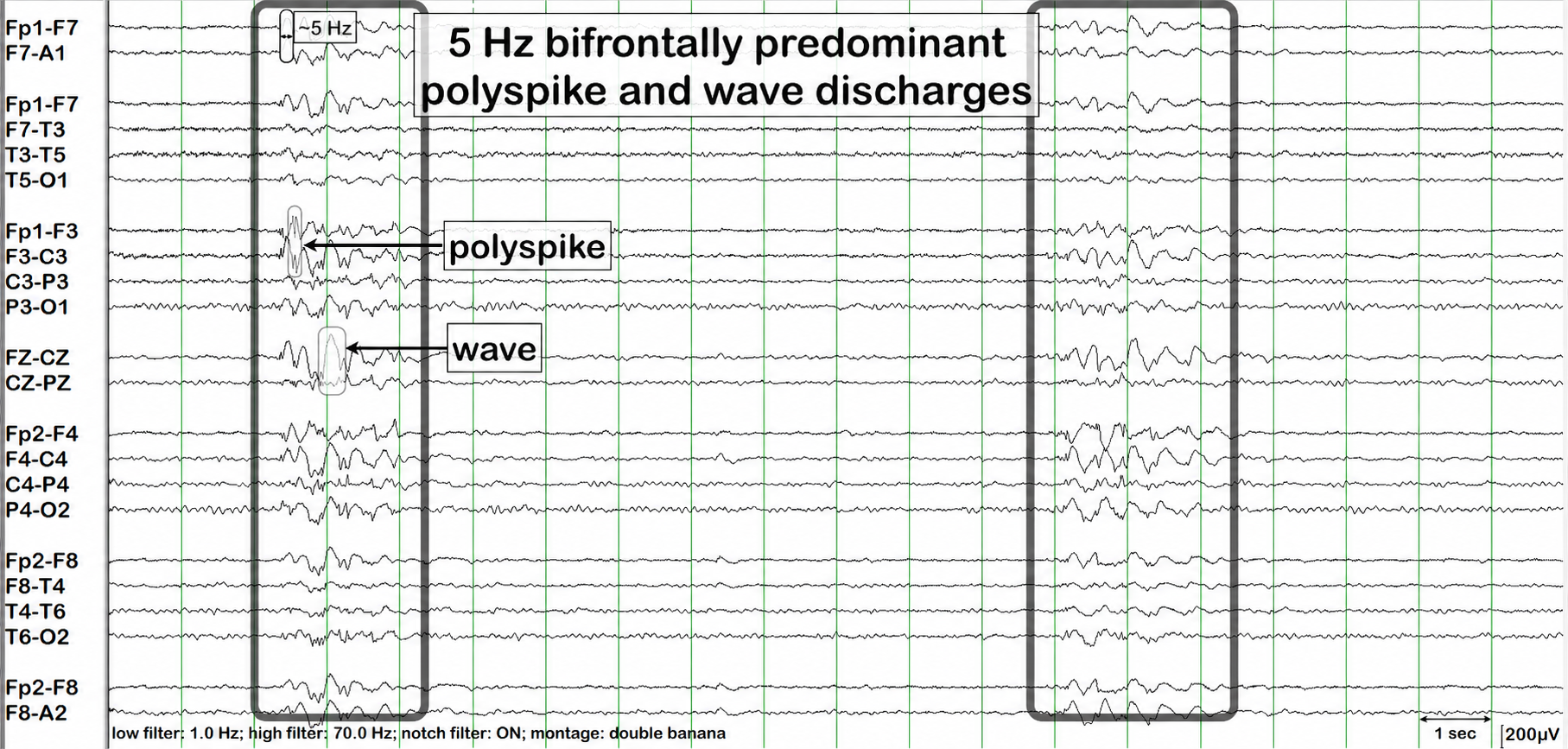

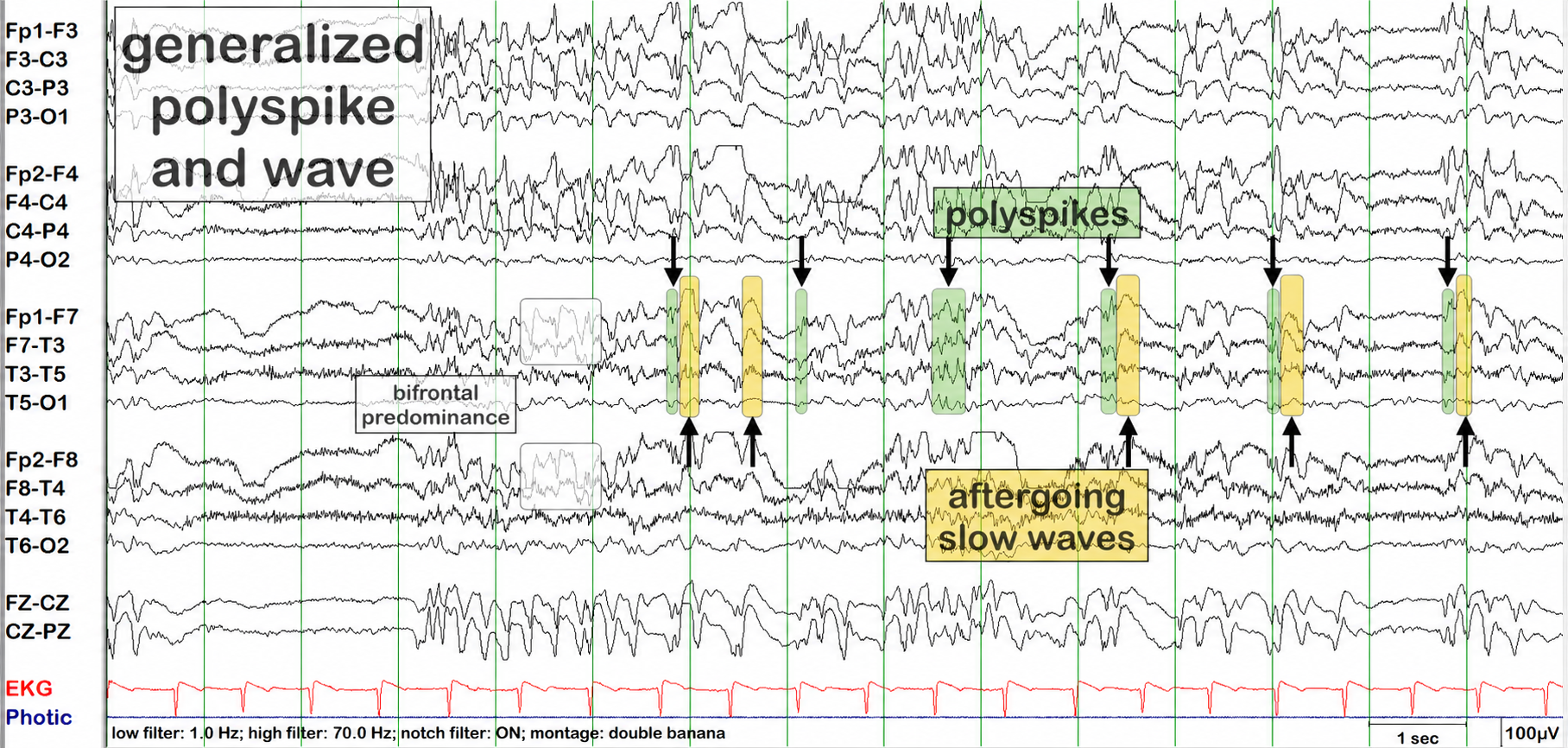

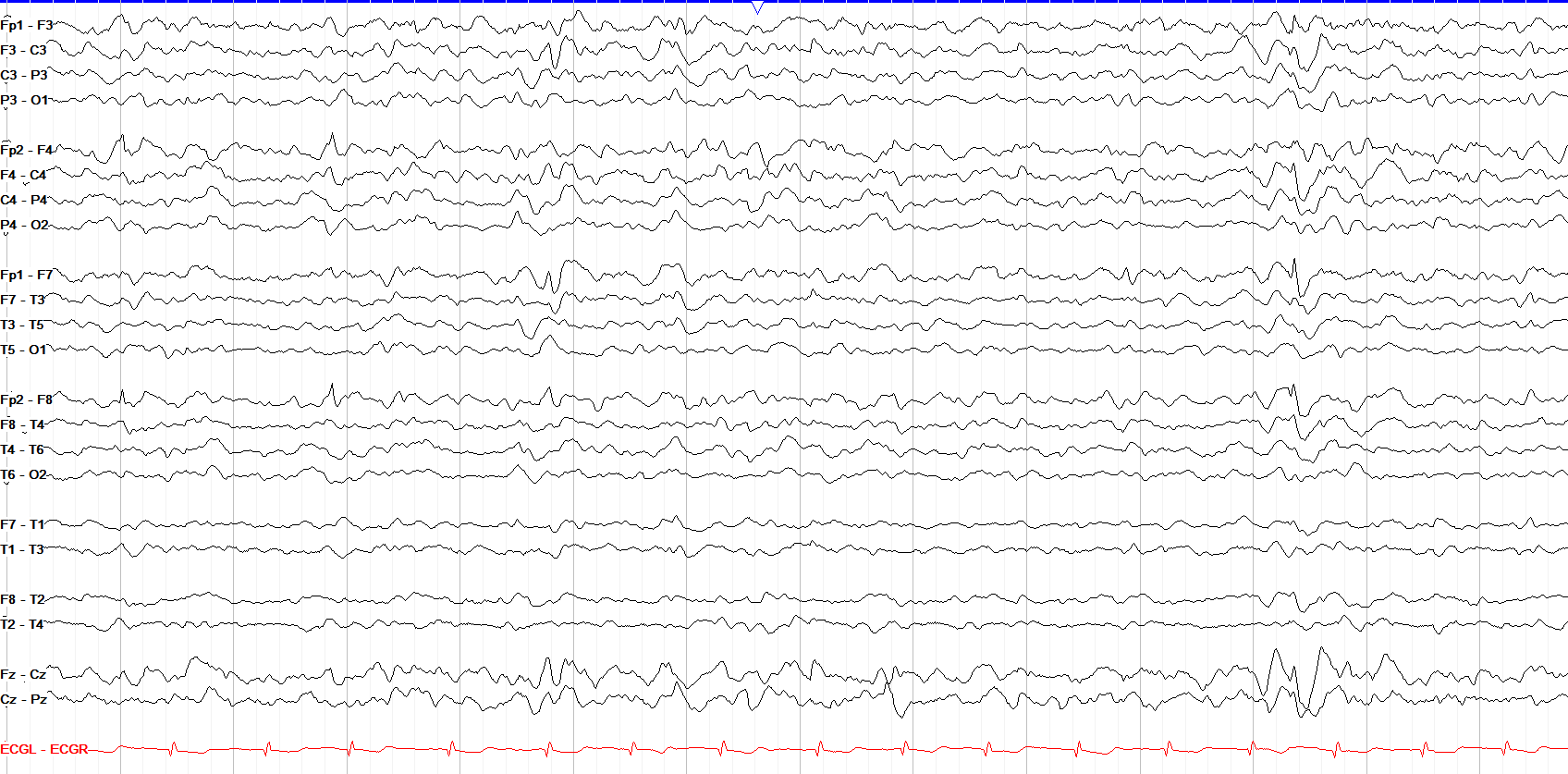

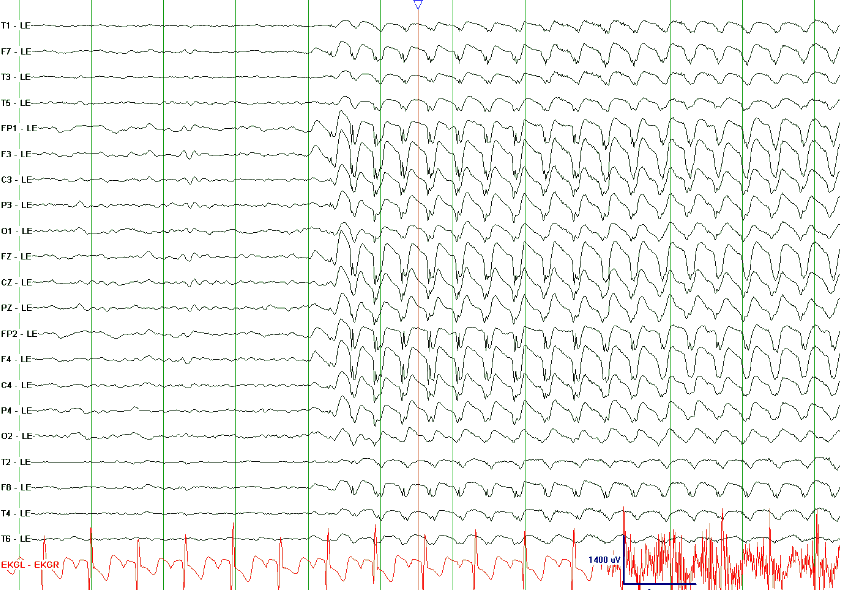

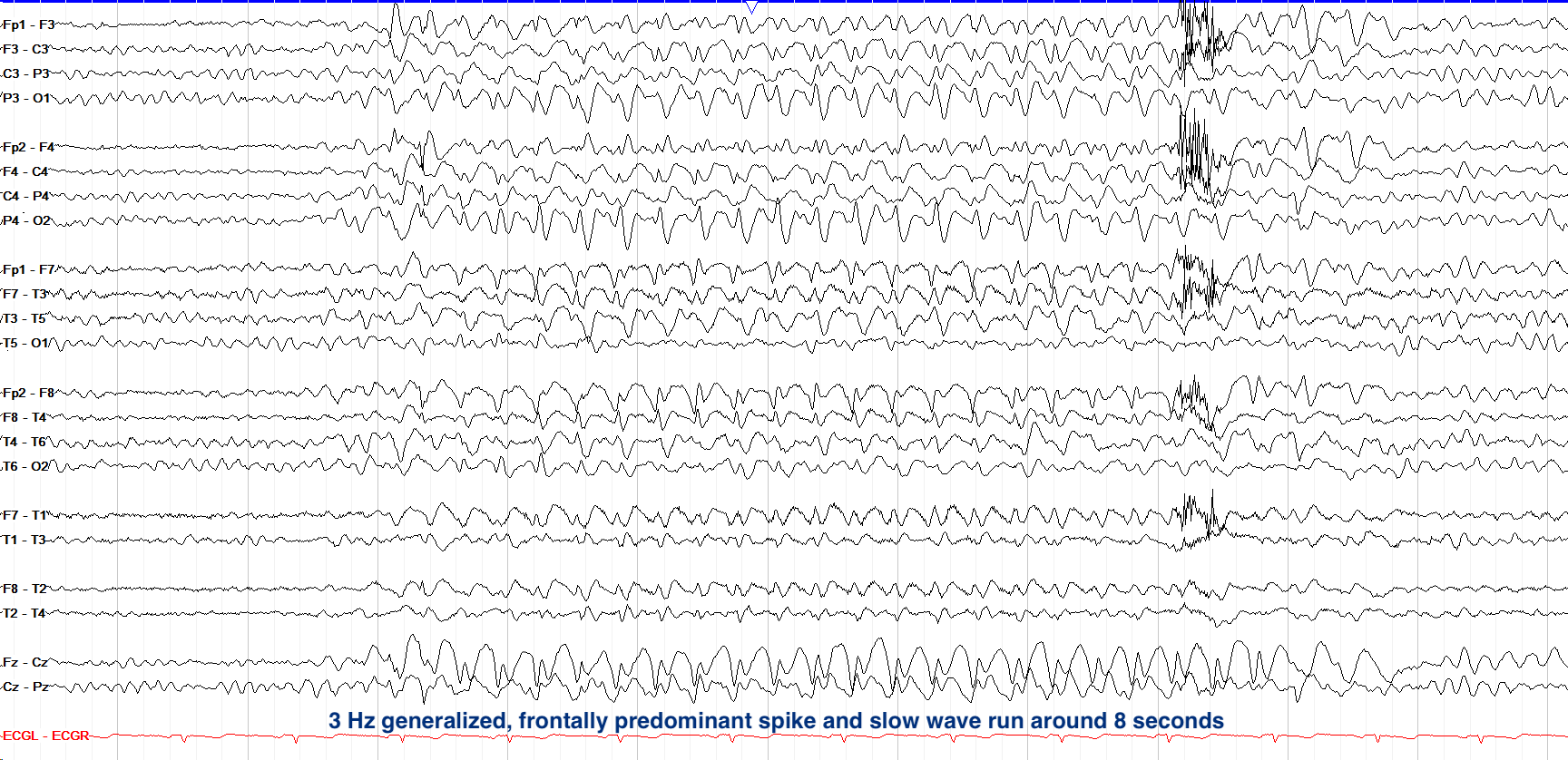

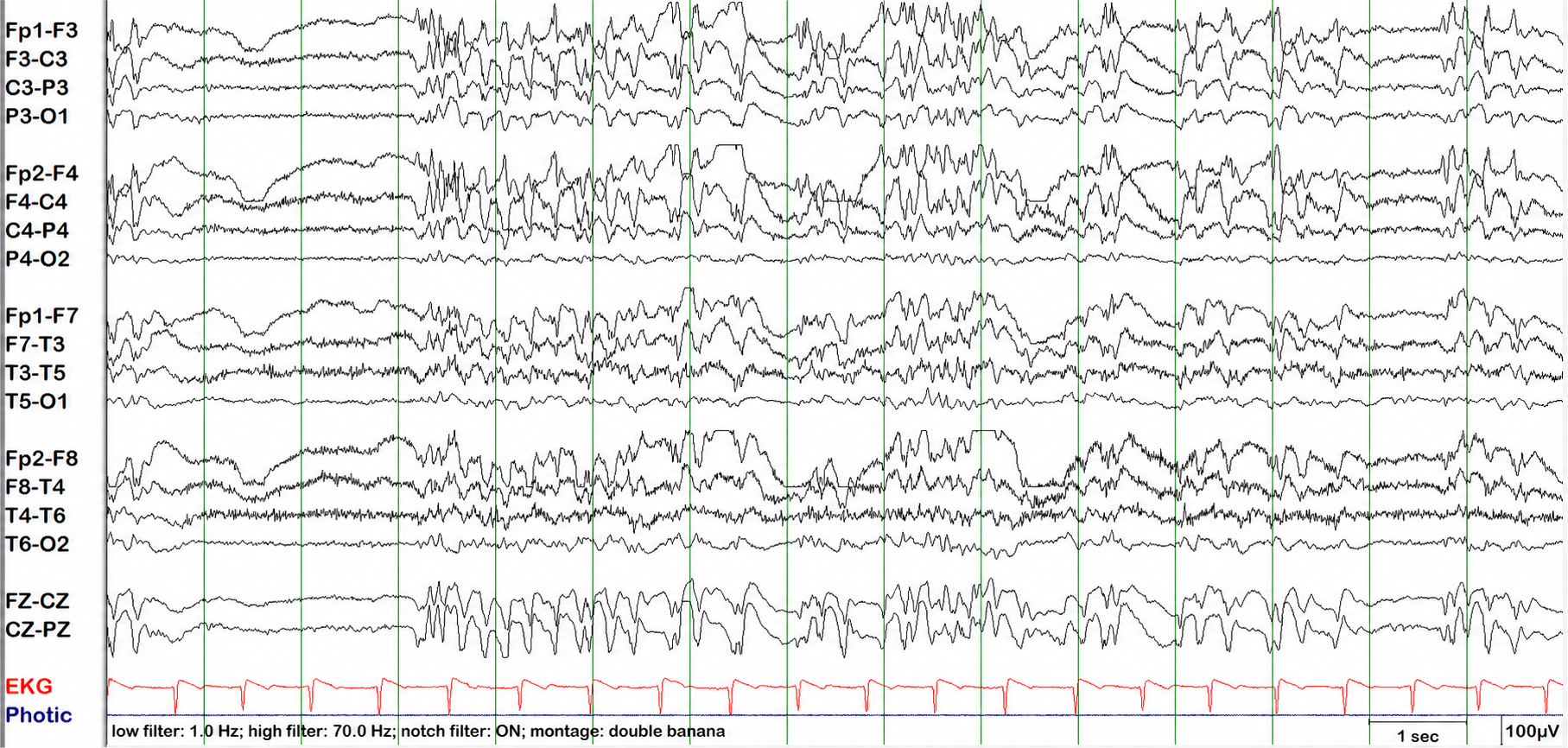

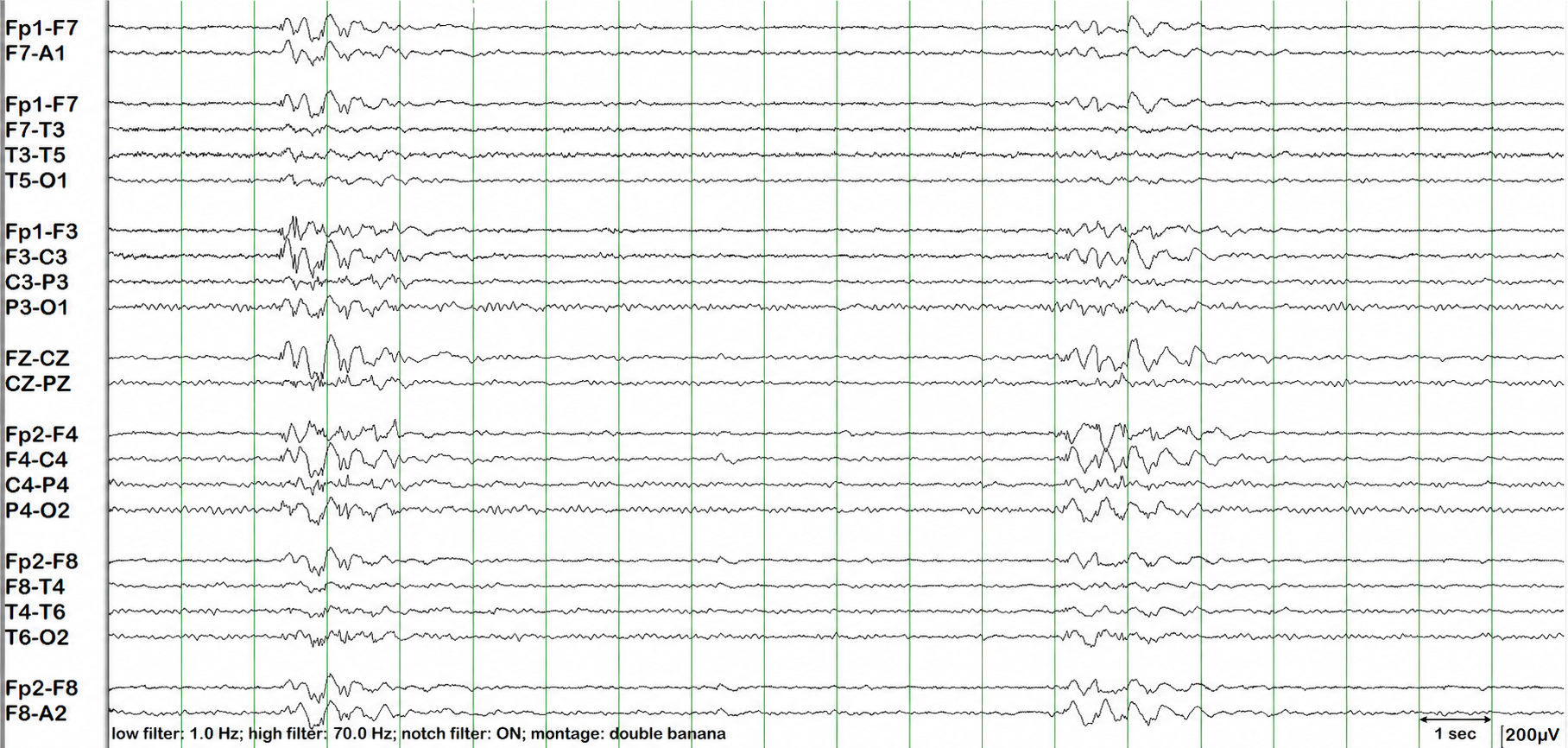

Spike-and-Wave Complex
Spike-and-wave complex нь spike component-ийн дараа slow wave дагалдах morphology юм. Distribution нь focal, bilateral эсвэл generalized байж болох тул morphology-г distribution-оос тусад нь тайлбарлах нь чухал.
Small Sharp Spikes (SSS)
SSS нь epileptiform discharge-тэй андуурагдаж болох хэвийн EEG variant юм.
Typical SSS нь background activity-г мэдэгдэхүйц disrupt хийхгүй. After-going slow wave байхгүй эсвэл жижиг байж болно.
Epileptiform Spike vs SSS
| Feature | Epileptiform Spike | Typical SSS |
|---|---|---|
| State | Wake or sleep depending on syndrome | Drowsiness / light sleep |
| Amplitude | Variable | Usually low, <50 µV |
| Field | Plausible epileptiform field | Often temporal, relatively widespread |
| Slow wave | May be prominent | Absent or small |
| Background | Interpret in context | Typically not disrupted |
| Meaning | Interictal epileptiform discharge | Normal variant |
Does a Spike Mean Epilepsy?
Epilepsy-ийн оношийг нэг isolated sharp transient эсвэл EEG morphology дээр дангаар нь үндэслэхгүй.
Event semiology болон seizure history
State, background, distribution
Recurrent convincing morphology
Imaging болон бусад clinical findings
Хүүхдийн EEG-д анхаарах зүйл
Хүүхдийн EEG нь нас, унтах/сэрүүн үе болон neurodevelopmental maturation-аас ихээхэн хамаардаг. Насанд тохирох physiological sharp transients болон sleep graphoelements-ийг IED гэж over-read хийхээс зайлсхийх шаардлагатай.
Pitfalls
Хурц харагдсан бүх waveform-ийг “spike” гэж нэрлэх.
Duration-ийг ганц diagnostic criterion болгон ашиглах.
Physiologic field шалгахгүйгээр artifact-ийг IED гэж дүгнэх.
Phase reversal-ийг шууд seizure focus гэж ойлгох.
SSS зэрэг normal variant-ийг temporal epileptiform spike гэж over-read хийх.
Clinical history болон state-ийг EEG morphology-оос салгаж тайлбарлах.
Sharp ≠ Epileptiform
Morphology + Field + Distribution + State + Context — эдгээрийг хамтад нь харж байж interictal epileptiform discharge гэж үнэлнэ.
Mini Quiz
1. Bipolar montage дээр phase reversal юу илэрхийлдэг вэ?
2. Typical Small Sharp Spikes-ийн аль шинж хамгийн тохиромжтой вэ?
3. Epileptiform spike-ийг үнэлэх хамгийн зөв арга аль вэ?
10-Second Summary
References
- Kane N, Acharya J, Beniczky S, et al. A revised glossary of terms most commonly used by clinical electroencephalographers and updated proposal for the report format of the EEG findings. Clin Neurophysiol Pract. 2017;2:170–185.
- Hirsch LJ, Fong MWK, Leitinger M, et al. American Clinical Neurophysiology Society's Standardized Critical Care EEG Terminology: 2021 Version. J Clin Neurophysiol. 2021;38(1):1–29.
- Beniczky S, Aurlien H, Brøgger JC, et al. Standardized Computer-based Organized Reporting of EEG: SCORE. International clinical neurophysiology terminology and reporting principles.

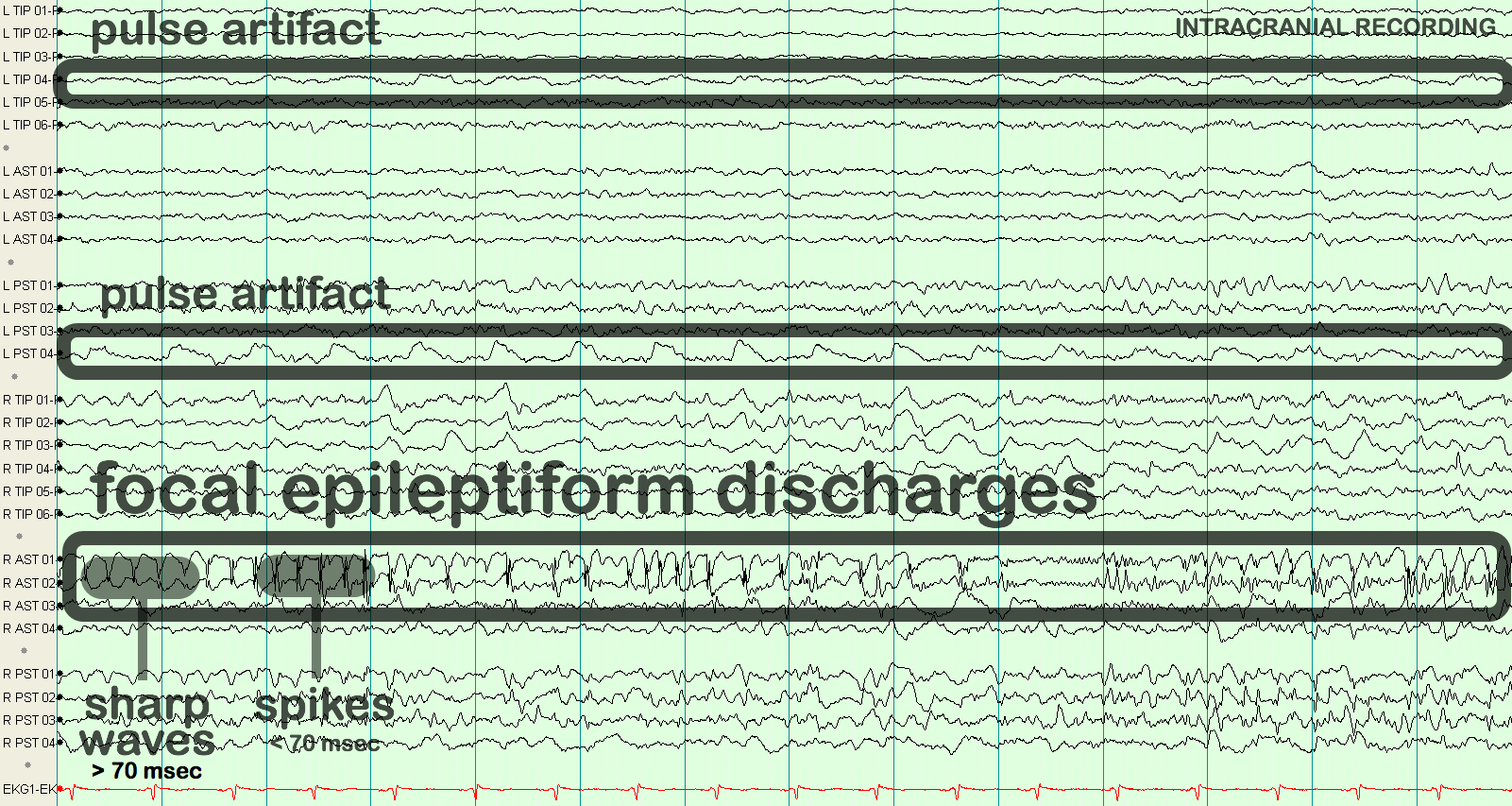

Хурц долгион
Таталт хоорондын эпилептиформ цэнэгийг хэлбэр, орон зайн тархалт болон эмнэлзүйн нөхцөлтэй уялдуулан таних
Хурц долгион (sharp wave) нь EEG-ийн суурь идэвхээс тод ялгарах, хурц оройтой эпилептиформ түр зуурын потенциал юм. IFCN-ийн нэр томьёогоор уламжлалт үргэлжлэх хугацаа нь 70–200 мс.
Үндсэн шинж
IFCN-ийн уламжлалт тодорхойлолт
Суурь идэвхээс тод ялгарна
After-going slow wave
Физиологийн боломжтой spatial field
Үргэлжлэх хугацааг хэлбэр, орон зайн талбай, суурь идэвх, тархалт болон эмнэлзүйн нөхцөлөөс тусгаарлан тайлбарлаж болохгүй.

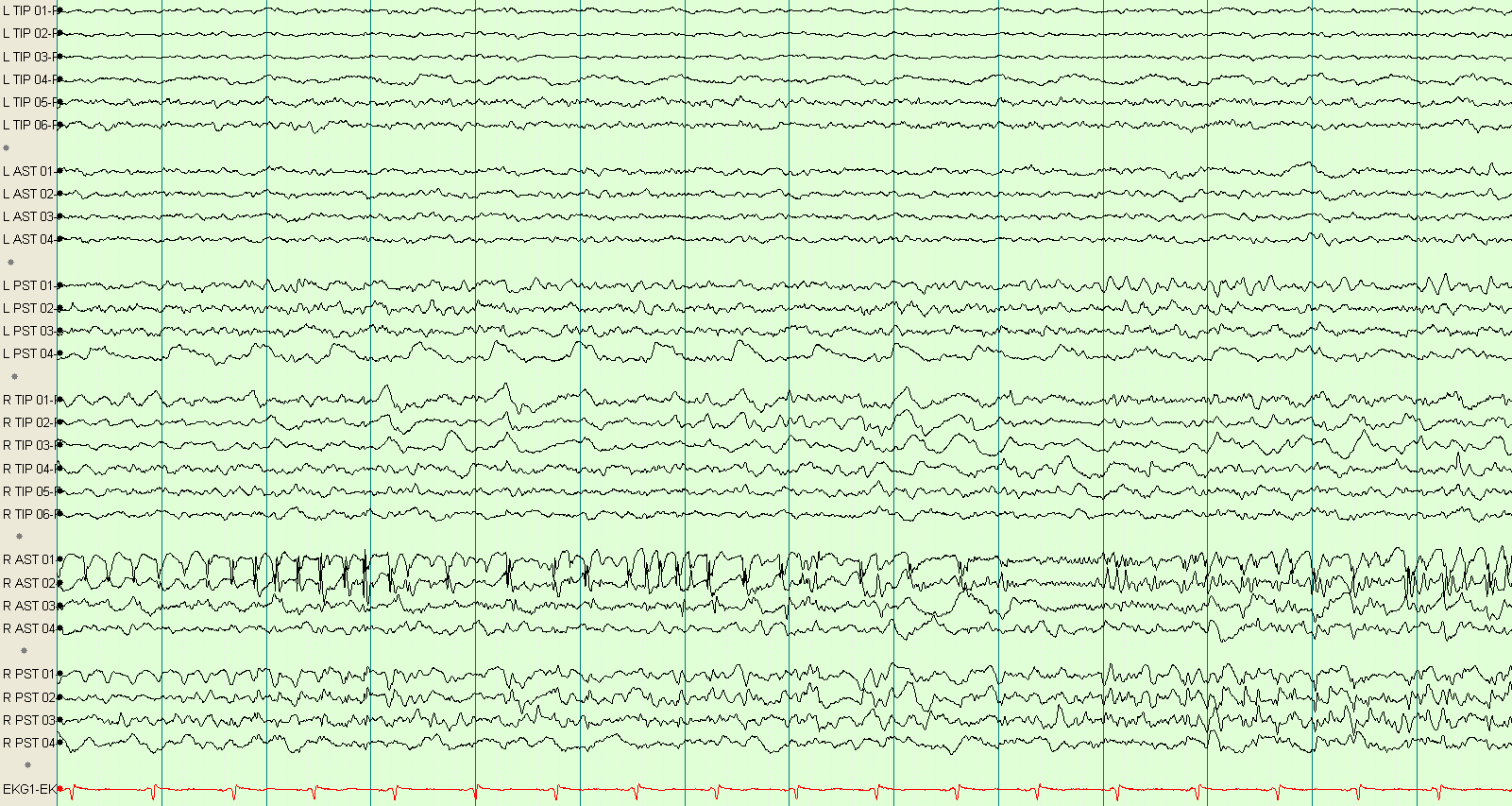

Бичлэгийг өөрөө уншаарай
Эхлээд Тэмдэглэгээ OFF байдлаар бичлэгийг өөрөө үнэлээд, дараа нь ON болгож тэмдэглэгээтэй хувилбартай харьцуулна.
Хурц долгион
Хэлбэр → талбай → тархалт → эмнэлзүйн нөхцөл
Хурц долгион гэж юу вэ?
Уламжлалт үргэлжлэх хугацаа
Хурц долгион нь EEG-ийн суурь идэвхээс ялгарах, conventional time scale дээр хурц оройтой харагдах эпилептиформ transient юм.
Үндсэн бүрэлдэхүүн нь ихэвчлэн сөрөг туйлшралтай бөгөөд өгсөх ба буух хэсгийн налуу асимметртэй байж болно.
Хурц бүрэлдэхүүний дараа ижил туйлшралтай удаан долгион дагалдаж болно.
Спайк ба хурц долгион
Спайк
20–<70 мсХарьцангуй богино хугацаатай, хурц оройтой transient
Хурц долгион
70–200 мсСпайкаас урт хугацаатай, хурц оройтой transient
Spike болон sharp wave-ийн хугацааны ялгаа нь голчлон дүрслэн тодорхойлох зориулалттай. Эпилептиформ эсэхийг зөвхөн хугацаагаар шийдэхгүй.
Таталт хоорондын эпилептиформ цэнэг
Таталт хоорондын эпилептиформ цэнэг (interictal epileptiform discharge, IED) нь spike эсвэл sharp wave хэлбэрийн хурц бүрэлдэхүүн, түүнтэй холбоотой удаан долгион зэрэг morphology үзүүлж болно.
After-going slow wave нь IED-ийг дэмжих чухал шинж боловч interpretation-ийг бусад morphology болон spatial features-тэй хамтатган хийнэ.
IED таних 6 шинж
Сэжигтэй хурц transient илэрвэл дараах morphology болон spatial шинжүүдийг системтэй шалгана.
Хоёр эсвэл гурван фазтай хэлбэр
Di- эсвэл tri-phasic, хурц/spiky оройтой morphology.
Суурь идэвхээс хугацаагаараа ялгаатай
Waveform-ийн duration нь ongoing background activity-аас ялгарна.
Долгионы асимметр
Хурц бүрэлдэхүүний өгсөх ба буух хэсгийн налуу ижил бус байна.
Дараах удаан долгион
Sharp component-ийн дараа after-going slow wave дагалдана.
Суурь идэвхийн тасалдал
Discharge нь surrounding background activity-ийн хэвийн үргэлжлэлийг тасалдуулна.
Тархины эх үүсвэрт нийцэх тархалт
Voltage distribution нь cerebral source-д нийцэх физиологийн орон зайн талбай үүсгэнэ.
Олон шалгуур зэрэг хангагдах тусам specificity нэмэгдэнэ
Kural нарын клиник баталгаажуулалтын судалгаанд 5 IFCN шалгуур хангасан босго нь 95.65% specificity үзүүлсэн. Гэхдээ энэ нь автоматаар epilepsy оношлох дүрэм биш.
IFCN шалгах хуудас
Сэжигтэй transient дээр ажиглагдсан шинжүүдийг сонгож дадлага хийнэ.
Энэ checklist нь morphology таних сургалтын хэрэгсэл бөгөөд EEG interpretation болон epilepsy-ийн клиник оношийг автоматаар тогтоох алгоритм биш.
Физиологийн талбай

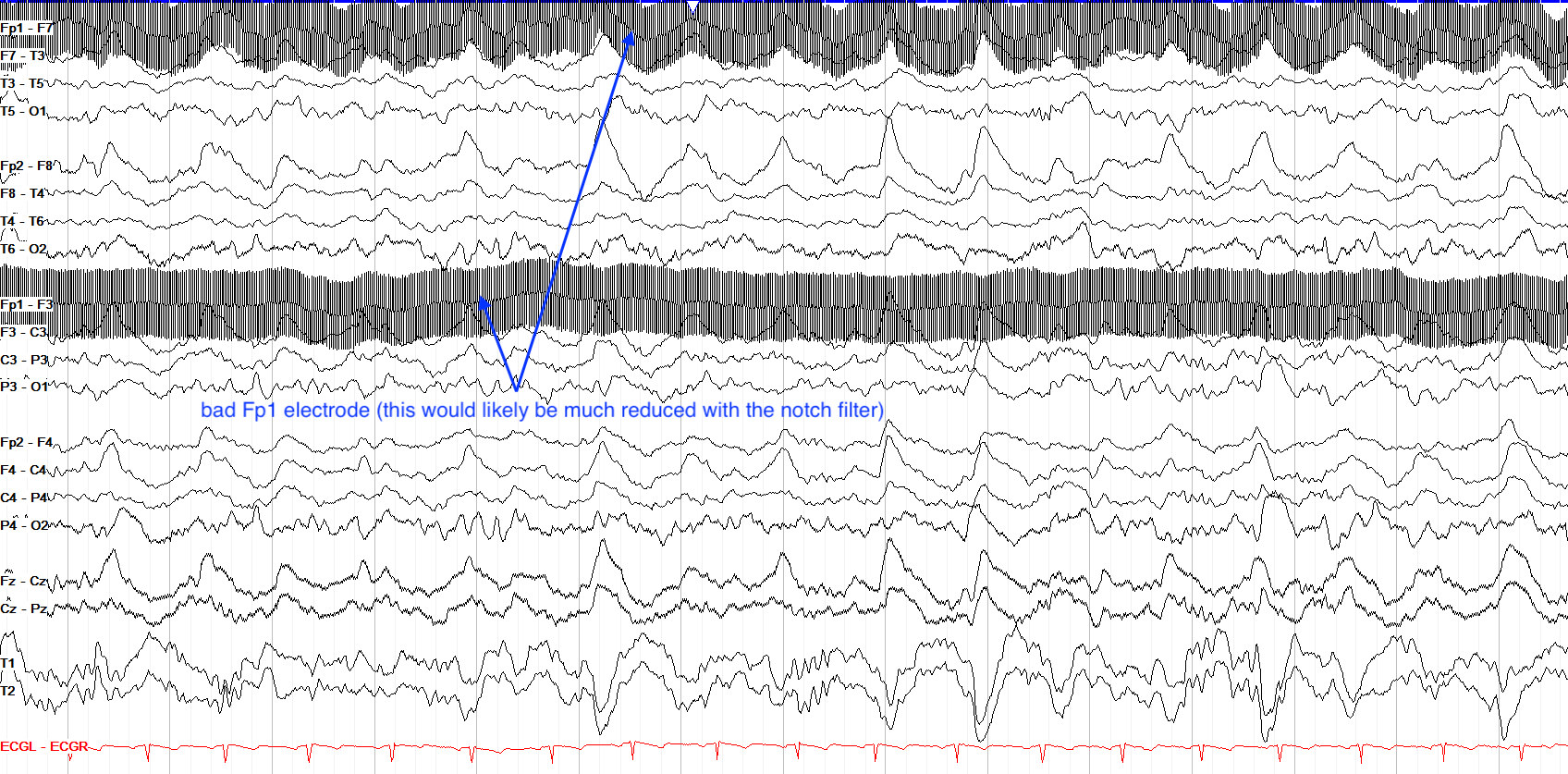

Жинхэнэ cerebral discharge нь зөвхөн нэг electrode дээр тусгаарлагдсан “зүү” шиг харагдахаас илүү ойролцоох electrodes-д физиологийн боломжтой voltage gradient үүсгэнэ.

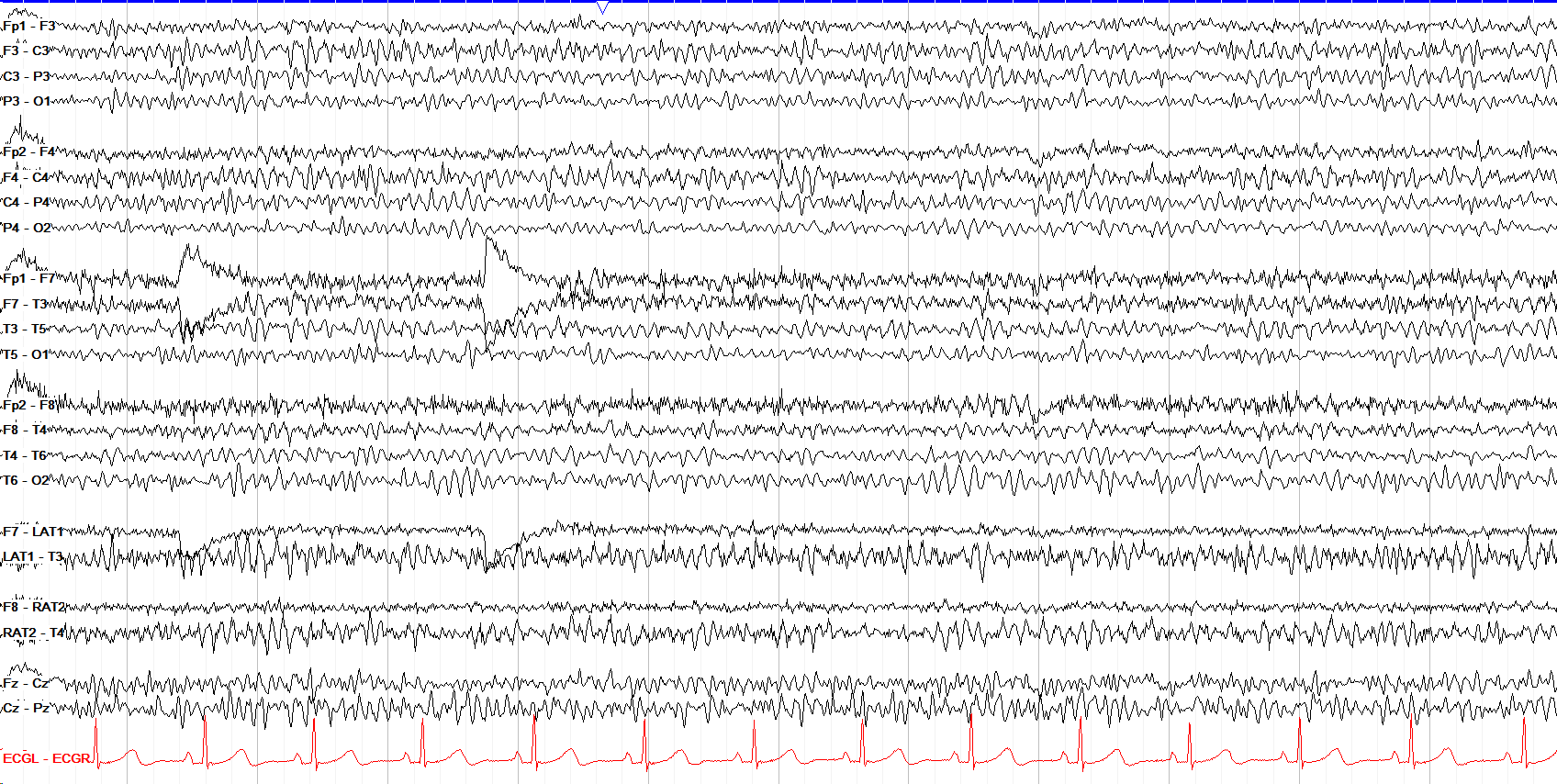

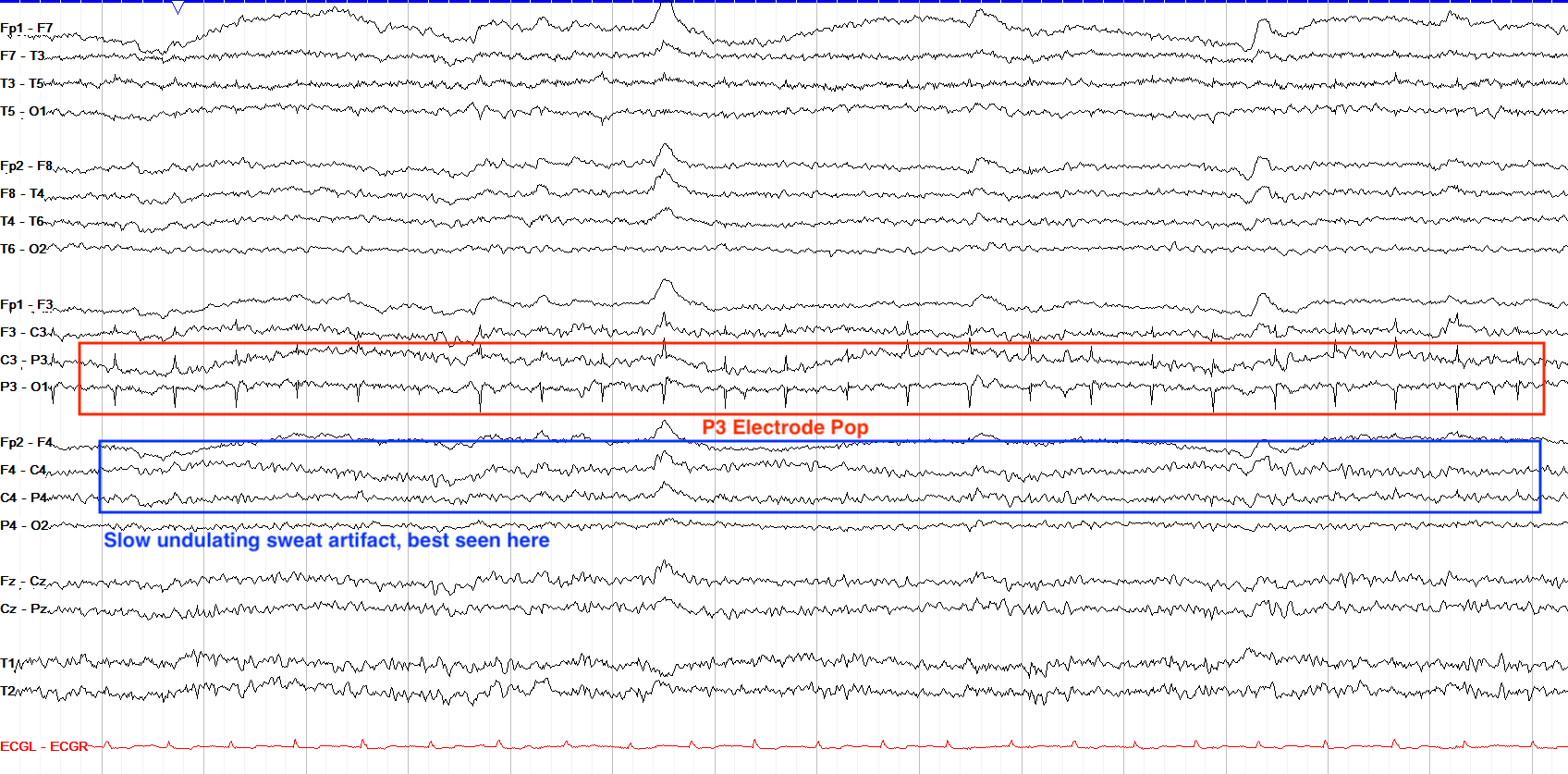

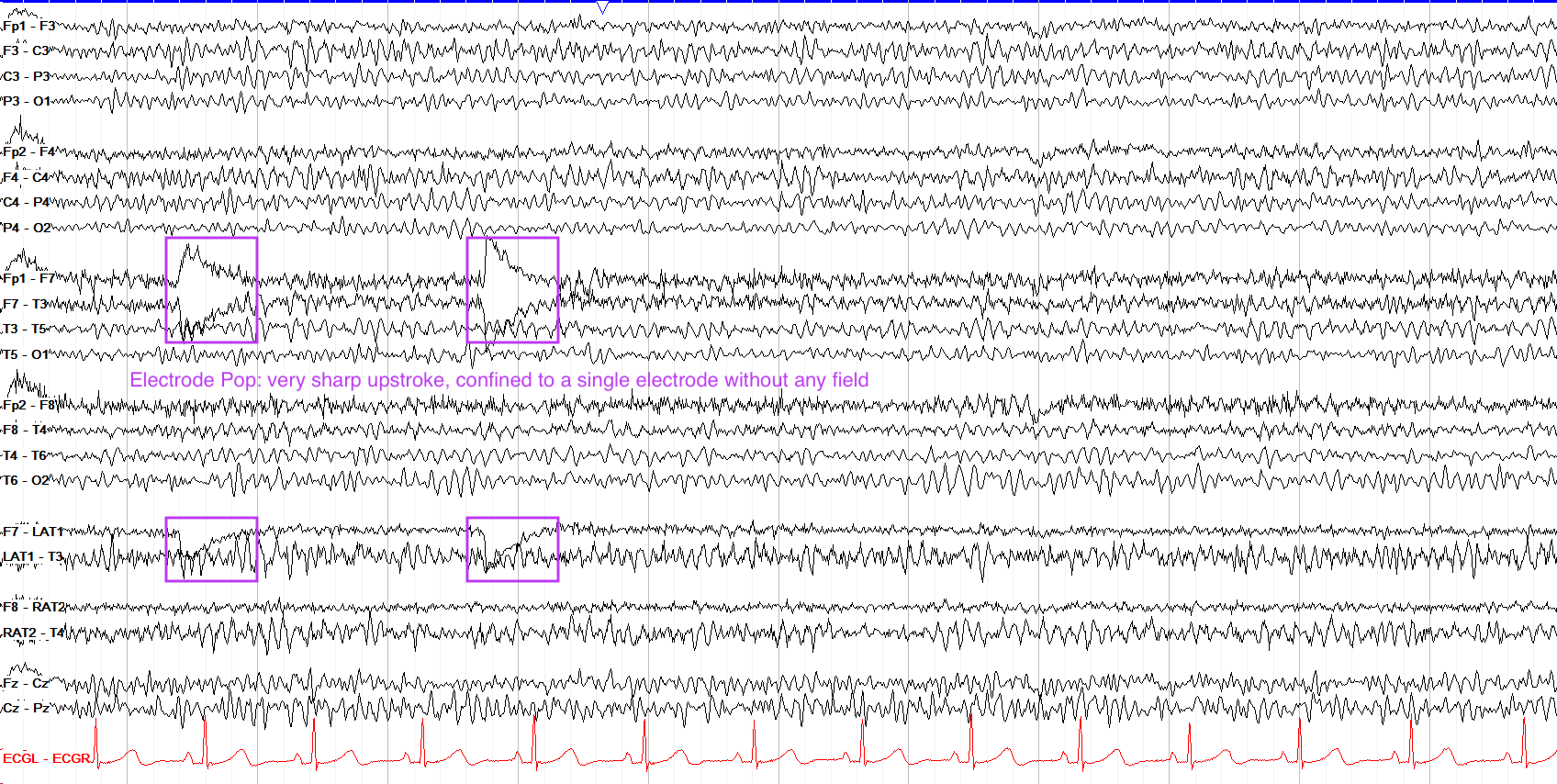

Зохистой field байхгүй маш хурц transient илэрвэл electrode artifact болон бусад тархины бус эх үүсвэрийг бодолцоно.
Phase reversal-ийг зөв ойлгох
Phase reversal нь local voltage maximum/minimum-ийг олоход тусална
Bipolar montage дээр adjacent channels эсрэг чиглэлд deflect хийх үед shared electrode орчимд voltage maximum эсвэл minimum байж болохыг харуулна.
Phase reversal илэрсэн цэгийг шууд “таталтын голомт” гэж нэрлэхгүй. Morphology, field, distribution болон clinical context-ийг хамтатган үнэлнэ.
Голомтот ба ерөнхий тархмал IED
Голомтот эпилептиформ цэнэг
Тодорхой anatomical region-д maximum бүхий хязгаарлагдмал spatial field-тэй.
Ерөнхий тархмал эпилептиформ цэнэг
Хоёр талд өргөн тархсан, generalized network involvement-д нийцэх epileptiform discharge.
IED илэрсэн = Эпилепси гэсэн үг үү?
Таталт хоорондын эпилептиформ цэнэг илэрсэн нь тухайн EEG-д epileptiform abnormality байгааг дэмжих боловч epilepsy-ийн клиник оношийг дангаараа тогтоохгүй.
Хүүхдийн EEG-д анхаарах зүйл
Хүүхдийн EEG-ийн morphology нь нас, сэрүүн/нойрны үе болон мэдрэлийн тогтолцооны боловсролтоос хамаардаг. Иймээс хурц харагдах physiological graphoelement-ийг IED гэж over-read хийхээс зайлсхийх шаардлагатай.
Over-reading-ээс сэргийлэх
Хурц харагдсан бүх waveform-ийг epileptiform гэж үзэх.
70–200 мс хугацааг дангаар нь оношилгооны шалгуур болгох.
Physiologic field шалгахгүйгээр artifact-ийг IED гэж нэрлэх.
Phase reversal-ийг шууд epileptogenic focus гэж үзэх.

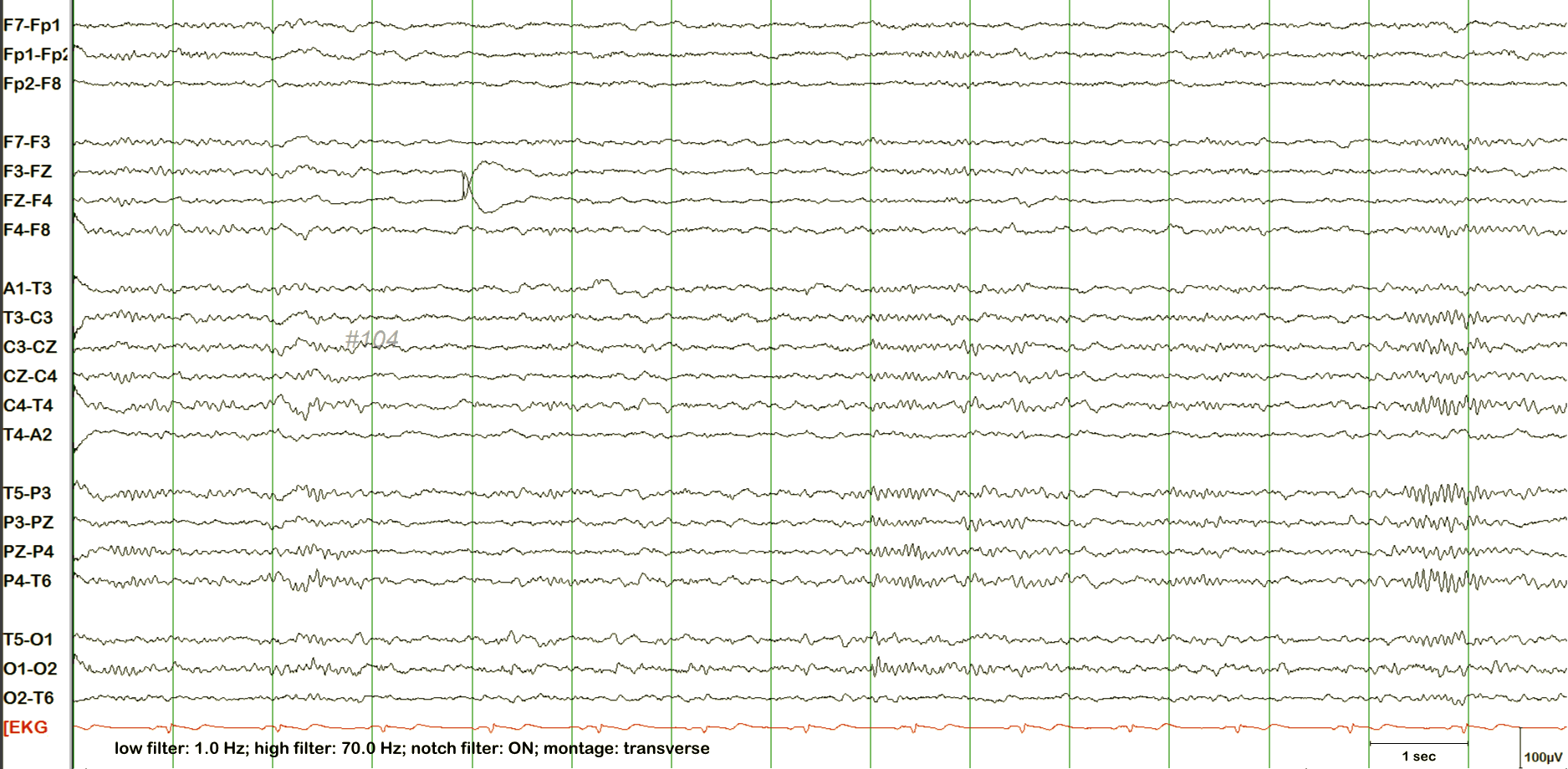

Vertex, Lambda, POSTS зэрэг физиологийн потенциалыг IED гэж over-read хийх.
IED илэрснийг epilepsy-ийн клиник оноштой адилтгах.
“Хурц харагдах” нь хангалтгүй
Хэлбэр → Хугацаа → Асимметр → Удаан долгион → Суурь идэвх → Орон зайн талбай
Эдгээрийг системтэй шалгаад, эцэст нь эмнэлзүйн нөхцөлтэй уялдуул.Test Yourself
1. Хурц долгионы уламжлалт үргэлжлэх хугацаа аль вэ?
2. Cerebral source-ийг хамгийн сайн дэмжих шинж аль вэ?
3. Bipolar montage дээр phase reversal юу илэрхийлдэг вэ?
4. EEG-д IED илэрсэн бол аль дүгнэлт хамгийн зөв вэ?
Дүгнэлт
Ашигласан эх сурвалж
- Kane N, Acharya J, Beniczky S, et al. A revised glossary of terms most commonly used by clinical electroencephalographers and updated proposal for the report format of the EEG findings. Clinical Neurophysiology Practice. 2017;2:170–185. doi:10.1016/j.cnp.2017.07.002.
- Kural MA, Duez L, Sejer Hansen V, et al. Criteria for defining interictal epileptiform discharges in EEG: A clinical validation study. Neurology. 2020.
- Hirsch LJ, Fong MWK, Leitinger M, et al. American Clinical Neurophysiology Society's Standardized Critical Care EEG Terminology: 2021 Version. Journal of Clinical Neurophysiology. 2021;38(1):1–29.
- Scheffer IE, Berkovic S, Capovilla G, et al. ILAE classification of the epilepsies: Position paper of the ILAE Commission for Classification and Terminology. Epilepsia. 2017;58(4):512–521.
Спайк-аажим долгионы бүрдэл
Спайк ба түүнтэй холбоотой аажим долгионыг morphology, field, тархалт, давтамж болон эмнэлзүйн нөхцөлтэй уялдуулан таних
Spike-and-slow-wave complex нь суурь EEG идэвхээс тод ялгарах спайк болон түүнтэй холбоотой дараах аажим долгионоос тогтсон эпилептиформ хэв шинж юм.
Хурдан таних 4 шинж
Уламжлалт хугацаа 20–<70 мс
Associated following slow wave
Орон зайн тархалтыг заавал үнэлнэ
Давтагдсан discharge-ийн frequency-г хэмжинэ
Спайк-аажим долгионы бүрдэл илэрсэн нь өөрөө тодорхой эпилепсийн хам шинжийн онош биш. Нас, таталтын semiology, EEG background, wake/sleep state болон activation response-тэй хамтатган тайлбарлана.

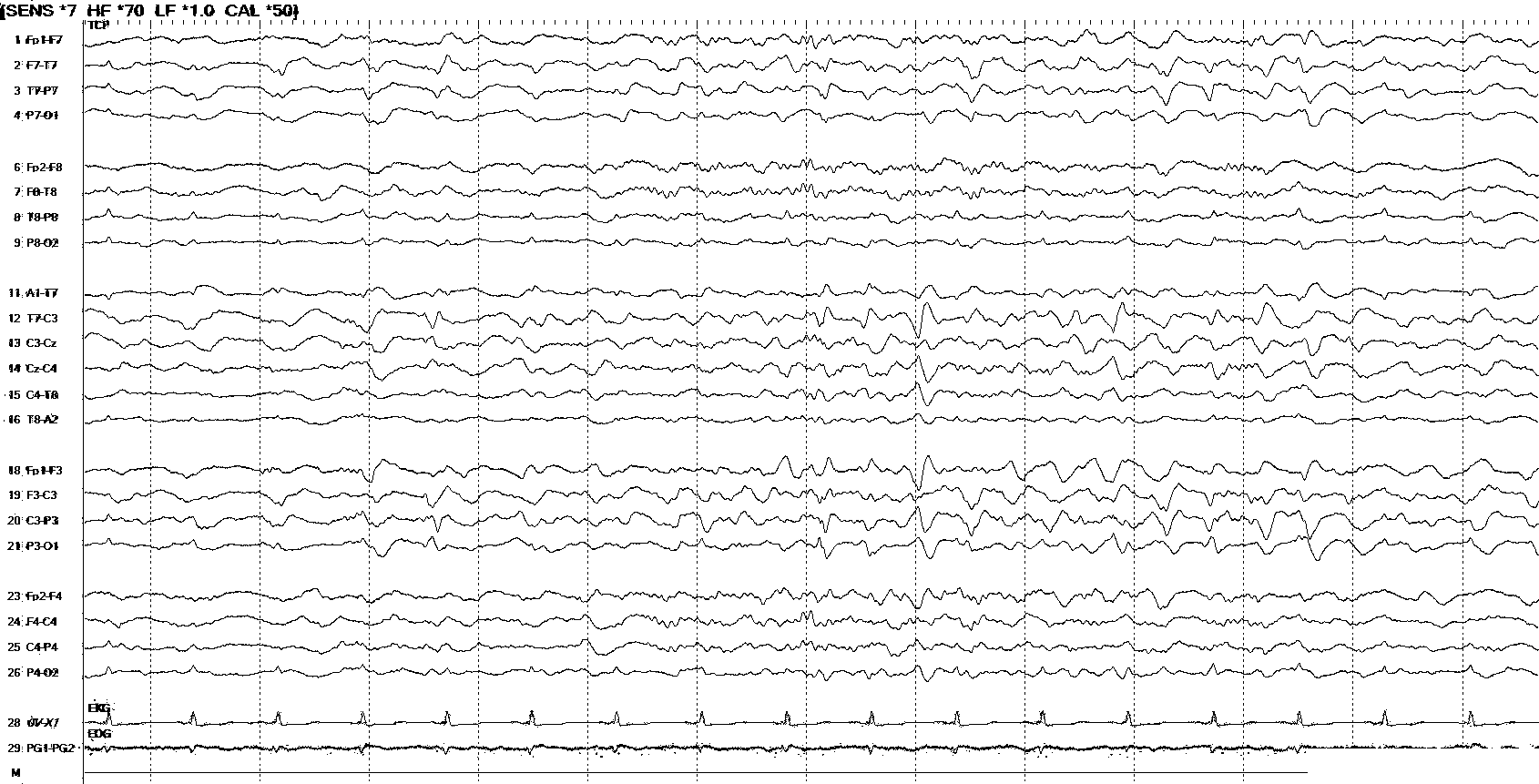

Бодит EEG жишээнүүд
Эхлээд OFF байдлаар бичлэгийг өөрөө уншина. Дараа нь ON болгож тэмдэглэгээтэй хувилбартай харьцуулна.

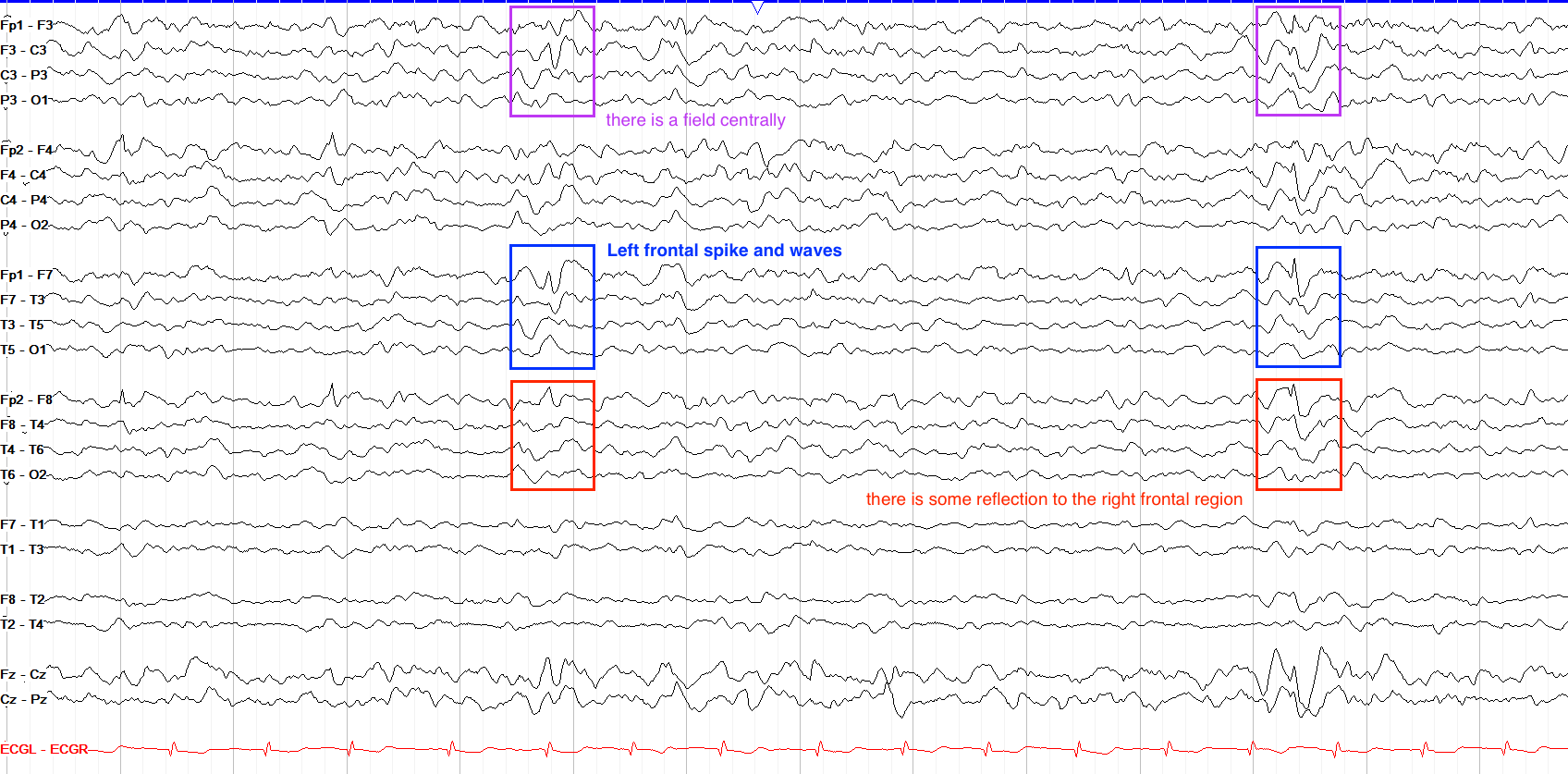

Зүүн фронтал спайк-аажим долгион
Maximum → field → morphology → distribution
3 Hz ерөнхий тархмал спайк-аажим долгион
Distribution → frequency → morphology → clinical context
Спайк-аажим долгион — Жишээ 3
Localization-ийг урьдчилан өгөөгүй — өөрөө уншина

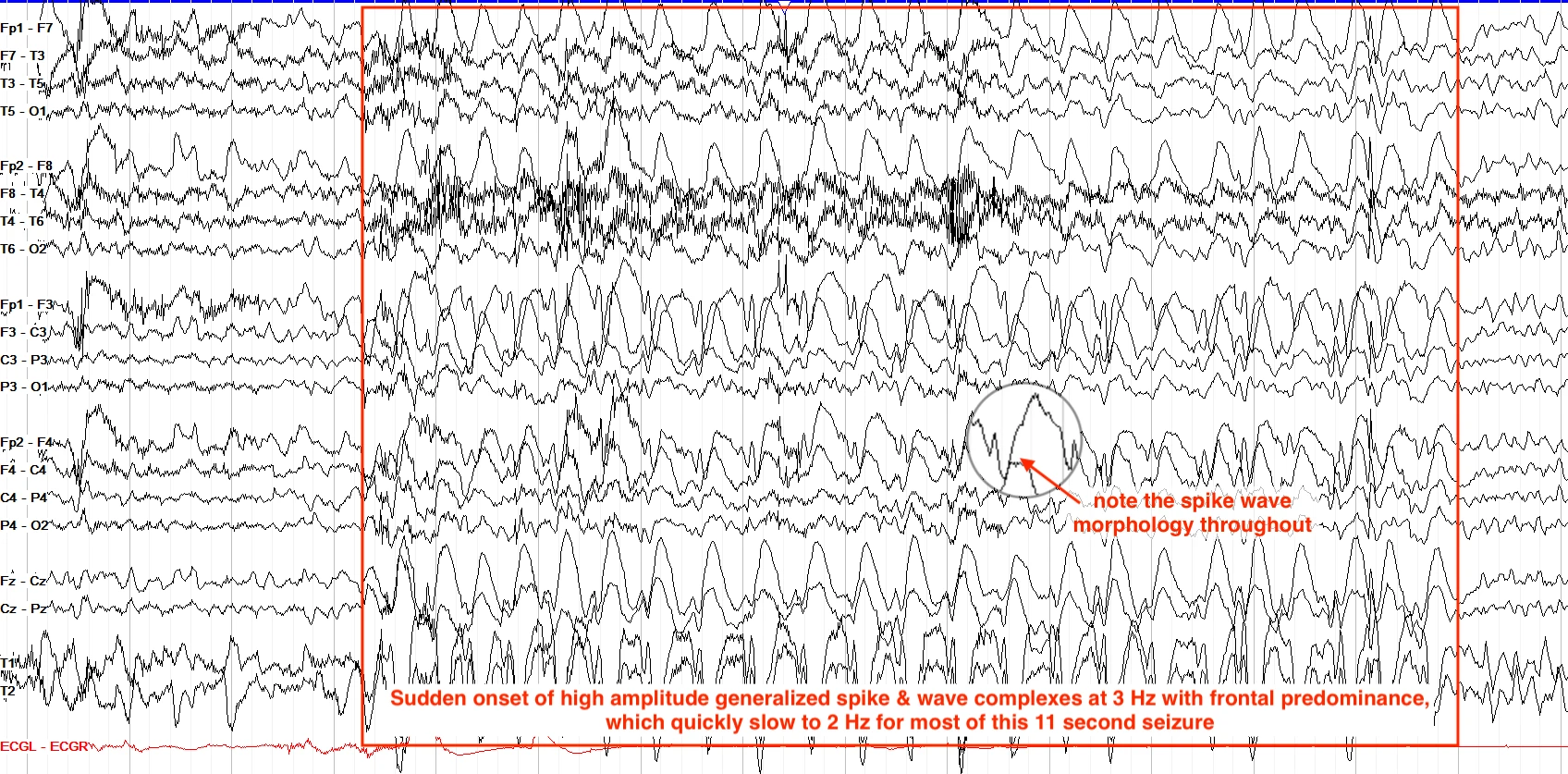

Ерөнхий тархмал спайк-аажим долгион
Bilateral field → synchrony → frequency → context
Спайк-аажим долгионы бүрдэл гэж юу вэ?
Спайк-аажим долгионы бүрдэл (spike-and-slow-wave complex) нь суурь EEG идэвхээс тод ялгарах спайк болон түүнтэй холбоотой дараах аажим долгионоос бүрдэх эпилептиформ хэв шинж юм.
IFCN-ийн EEG glossary-д энэ хэв шинжийг ганц эсвэл олон complex хэлбэрээр илэрч болно гэж тодорхойлсон.
Иймээс зөвхөн хурц оройг харах бус спайк → аажим долгион гэсэн morphology relationship-ийг таних нь чухал.
Бүрдлийг задлан унших
Спайкийг ол
Суурь идэвхээс тод ялгарах, pointed transient-ийг тодорхойл.
Аажим долгионыг ол
Спайкийн дараах associated аажим бүрэлдэхүүнийг шалга.
Холбоог үнэл
Спайк болон аажим долгион нэг complex-ийн хэсэг мөн үү?
Field-ийг шалга
Cerebral source-д нийцэх spatial voltage field байгаа эсэх.
Тархалтыг тогтоо
Focal, multifocal эсвэл generalized distribution-ийг үнэл.
Давтамжийг хэмж
Давтагдсан discharge бол frequency-г Hz-ээр хэмж.
Голомтот ба ерөнхий тархмал
Голомтот спайк-аажим долгион
Тодорхой region-д maximum бүхий, neighboring electrodes-д physiologic field-тэй эпилептиформ discharge.

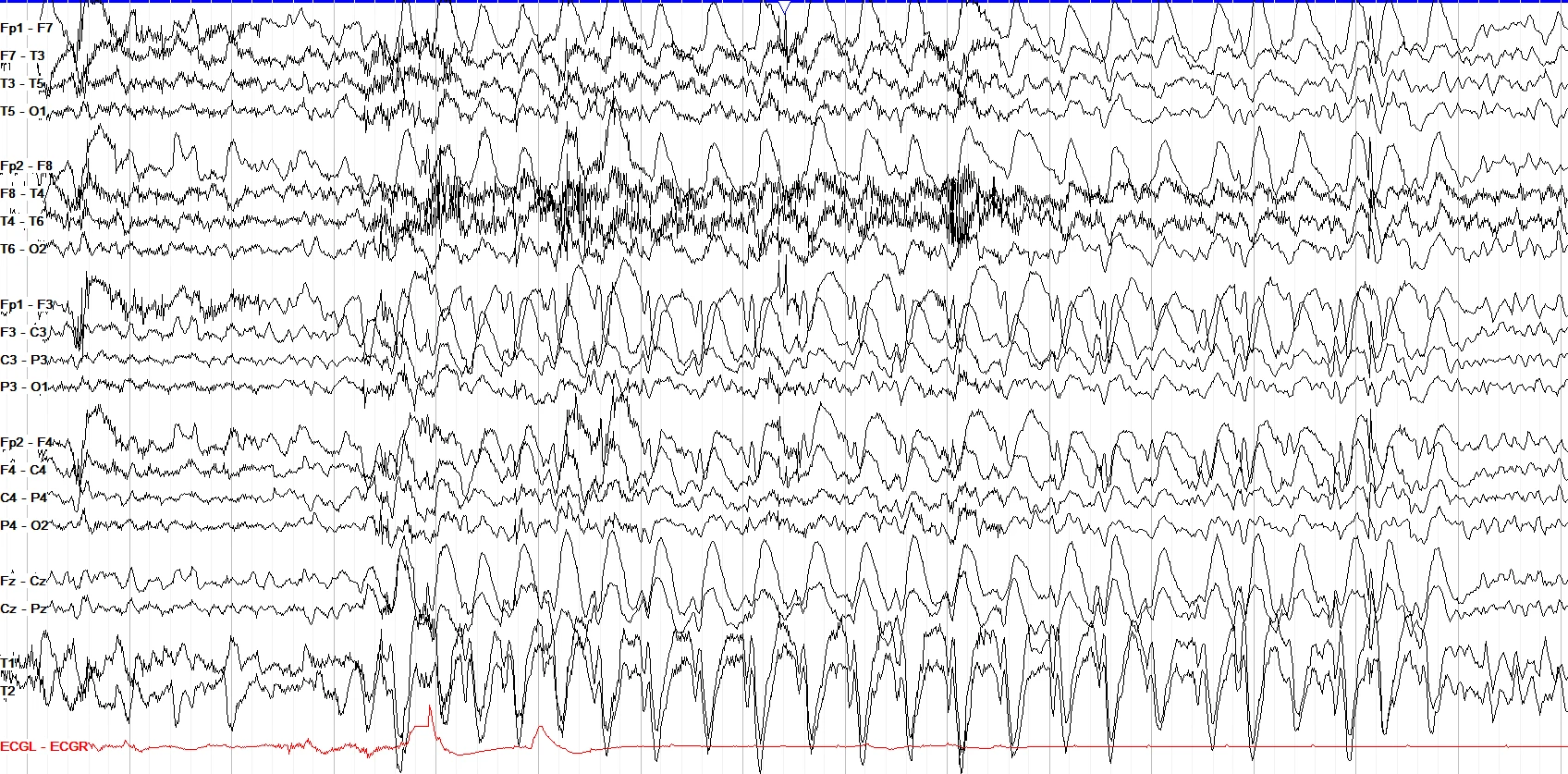

Ерөнхий тархмал спайк-аажим долгион
Хоёр талын өргөн тархалттай spike-and-wave discharge. Morphology, frequency болон clinical context нь цаашдын classification-д чухал.
Generalized discharge, ялангуяа нойронд, хэсэгчлэн тасарч focal эсвэл multifocal мэт харагдаж болно. Нэг transient-ийг бус бүх бичлэгийн morphology ба distribution-ийг үнэлнэ.

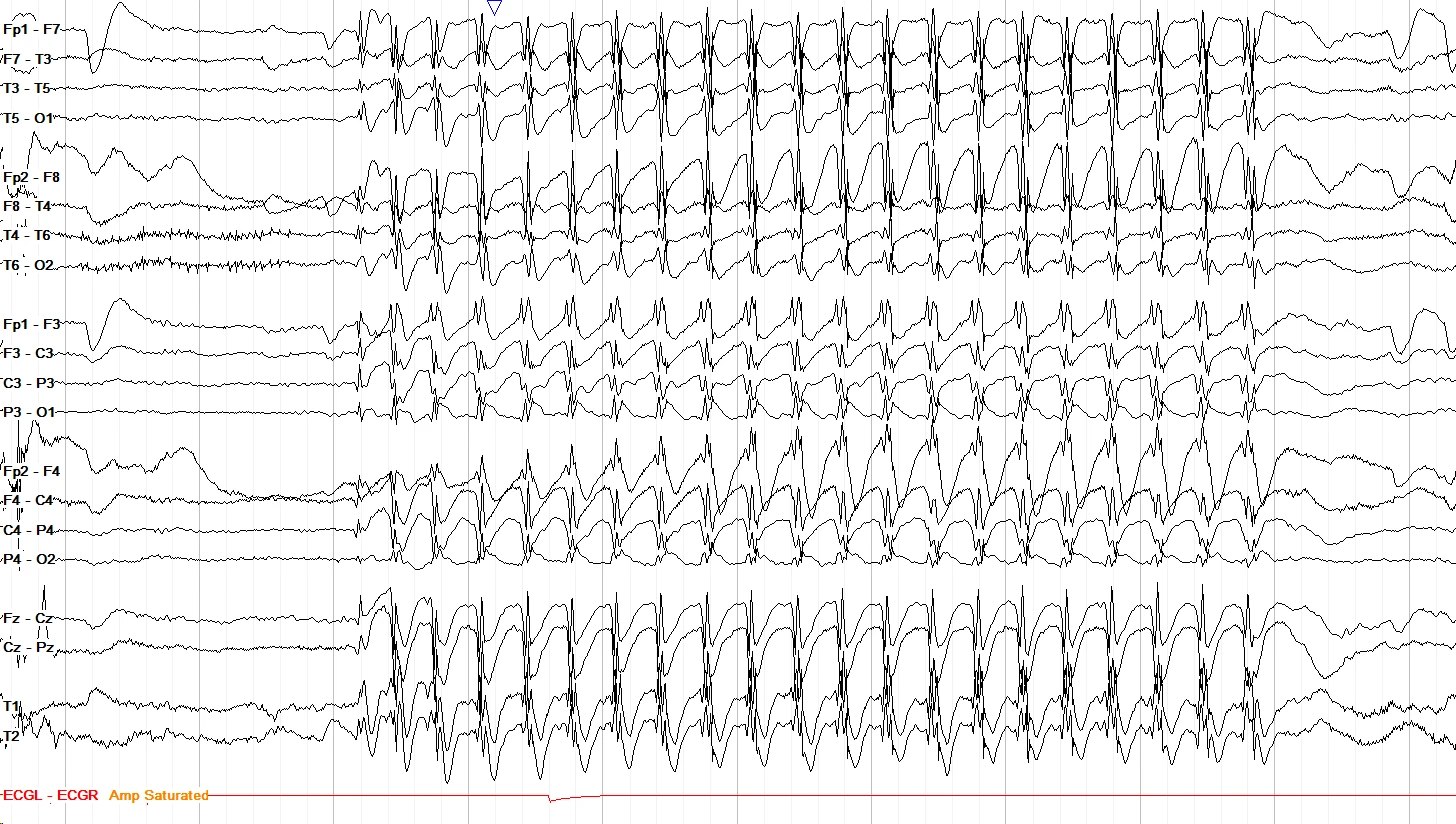

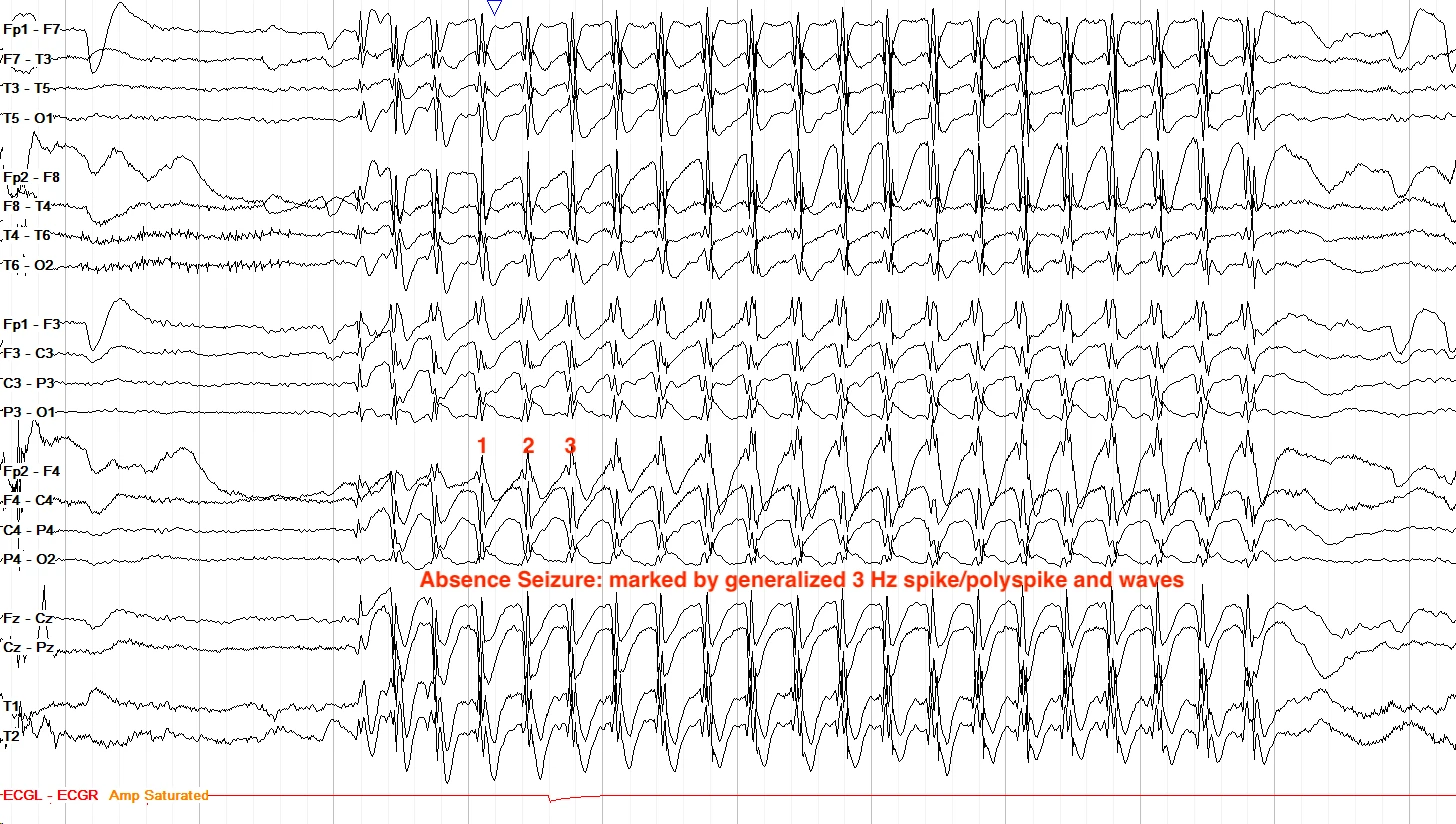

3 Hz ерөнхий тархмал спайк-аажим долгион
Childhood absence epilepsy-тэй сонгодог байдлаар холбоотой
Childhood absence epilepsy-ийн absence seizure onset үед generalized spike-wave нь уламжлалт байдлаар 3 Hz гэж нэрлэгддэг. Гэхдээ ILAE syndrome criteria-д зөвшөөрөгдөх хүрээ нь 2.5–4 Hz.
Нас, typical absence semiology, EEG background, activation болон exclusionary features-ийг хамтатган үнэлнэ.
Давтамжийг хэмжих нь
Аажим spike-and-wave
Generalized slow spike-and-wave нь Lennox–Gastaut syndrome-ийн чухал EEG pattern.
CAE хүрээ
Childhood absence epilepsy-ийн absence onset үед generalized spike-wave-ийн ILAE frequency range.
JAE хүрээ
Juvenile absence epilepsy-д generalized spike-wave нь CAE-ээс илүү хурдан байх боломжтой.

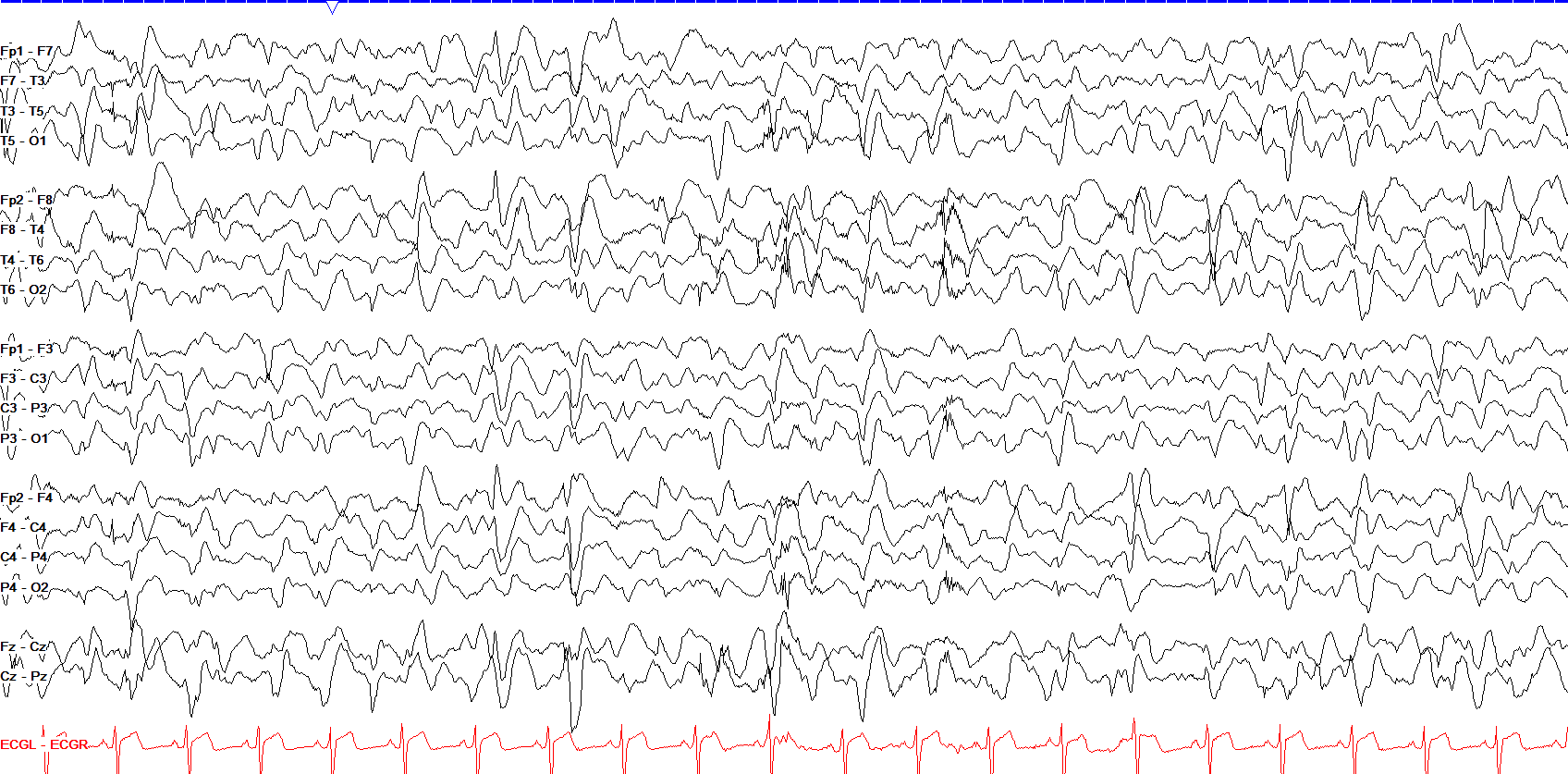

Аажим спайк-аажим долгионы бүрдэл
Lennox–Gastaut syndrome
Generalized slow spike-and-wave нь LGS-ийн гол EEG хэв шинжүүдийн нэг. Давтамж нь ≤2.5 Hz байна.
Гэхдээ LGS-ийг зөвхөн энэ pattern-оор оношлохгүй. Клиник seizure types, background болон бусад EEG features-ийг хамтатган үнэлнэ.
Орон зайн талбайг үнэлэх
Epileptiform discharge-ийг зөв танихад morphology-оос гадна neighboring electrodes дахь spatial distribution чухал.

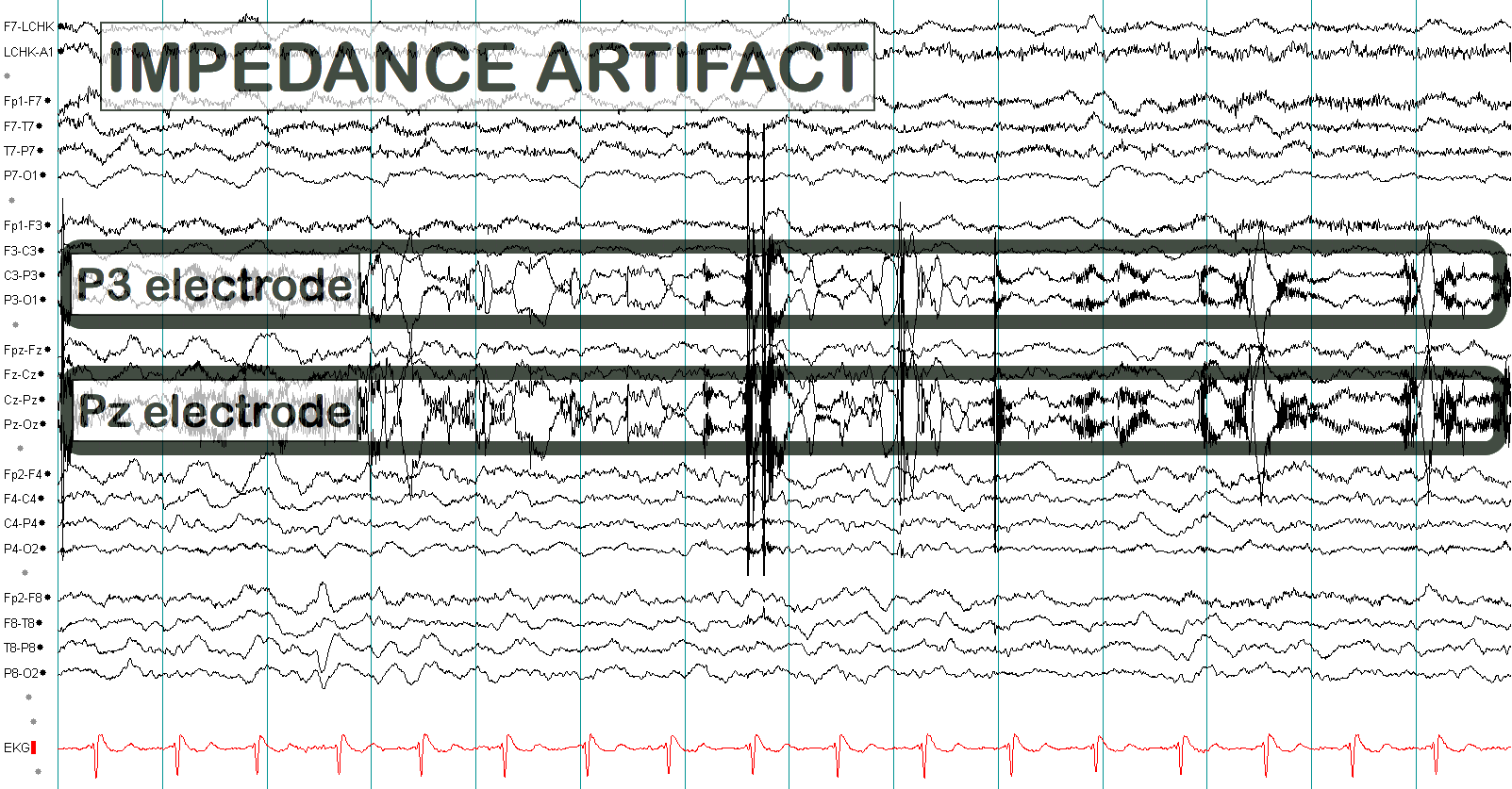

Нэг electrode дээр тусгаарлагдсан хурц transient бол electrode artifact зэрэг non-cerebral source-ийг мөн бодолцоно.
Phase reversal
Local voltage maximum/minimum-ийг олоход тусална
Bipolar montage дээр shared electrode орчимд phase reversal харагдаж болно. Үүнийг physiologic field болон бусад montage-тай хамтатган тайлбарлана.
Phase reversal илэрсэн electrode-ийг автоматаар “эпилепсийн голомт” гэж нэрлэхгүй.
Идэвхжүүлэх сорил
Гипервентиляци
Absence epilepsy-ийн үнэлгээнд generalized spike-wave болон clinical absence-ийг идэвхжүүлэх ач холбогдолтой.
Фотостимуляци
Зарим generalized epilepsy-д generalized epileptiform discharge өдөөгдөж болно.
Нойр
Discharge-ийн хэмжээ, morphology, synchrony болон fragmentation өөрчлөгдөж болно.
Хүүхдийн EEG-д хэрхэн үнэлэх вэ?
Хүүхдийн спайк-аажим долгионыг тайлбарлахдаа нас → сэрүүн/нойрны төлөв → background → morphology → frequency → distribution → clinical semiology гэсэн дарааллаар үнэлэх нь тохиромжтой.
Хооронд нь ялгах
| Хэв шинж | Хурц бүрэлдэхүүн | Аажим долгион | Гол ялгаа |
|---|---|---|---|
| Spike | Спайк | Заавал биш | Тусгаарлагдсан spike байж болно |
| Spike-and-wave | Спайк | Холбоотой | Спайк + associated аажим долгион |
| Polyspike-wave | Олон спайк | Дагалдана | Олон spike + аажим долгион |
| Slow spike-and-wave | Spike/sharp | Тод | Generalized ≤2.5 Hz бол LGS context-д чухал |
Бичлэгийг 7 алхмаар унших
Түгээмэл алдаа
3 Hz generalized spike-wave хармагцаа CAE гэж автоматаар оношлох.
Спайк болон дараах аажим долгионы morphology relationship-ийг шалгахгүй байх.
Fragmented generalized discharge-ийг focal discharge гэж хэт тайлбарлах.
Давтамжийг нүдээр таамаглаад, бодитоор хэмжихгүй байх.
Phase reversal-ийг шууд seizure onset zone гэж үзэх.
Background болон wake/sleep state-ийг орхигдуулах.
Spike-wave-ийг зөвхөн “3 Hz” гэдэг тоогоор бүү унш
СПАЙК → ААЖИМ ДОЛГИОН → FIELD → DISTRIBUTION → FREQUENCY → STATE → CLINICAL
Эхлээд morphology-г тань. Дараа нь Hz-ийг хэмж. Эцэст нь эмнэлзүйтэй уялдуул.Өөрийгөө шалгах
1. Spike-and-slow-wave complex-ийн үндсэн morphology аль вэ?
2. CAE-ийн absence onset үед generalized spike-wave-ийн тохирох хүрээ аль вэ?
3. LGS-тэй холбоотой generalized аажим spike-and-wave frequency аль вэ?
4. Нойронд generalized discharge focal мэт тасархай харагдвал юуг бодолцох вэ?
5. 3 Hz generalized spike-wave илэрсэн үед хамгийн зөв дүгнэлт аль вэ?
10 секундэд санах
Эх сурвалж
- Kane N, Acharya J, Beniczky S, et al. A revised glossary of terms most commonly used by clinical electroencephalographers and updated proposal for the report format of the EEG findings. Clin Neurophysiol Pract. 2017;2:170–185. doi:10.1016/j.cnp.2017.07.002.
- Hirsch E, French J, Scheffer IE, et al. ILAE definition of the Idiopathic Generalized Epilepsy Syndromes: Position statement by the ILAE Task Force on Nosology and Definitions. Epilepsia. 2022. doi:10.1111/epi.17236.
- Specchio N, Wirrell EC, Scheffer IE, et al. International League Against Epilepsy classification and definition of epilepsy syndromes with onset in childhood. Epilepsia. 2022. doi:10.1111/epi.17241.
- Hirsch LJ, Fong MWK, Leitinger M, et al. American Clinical Neurophysiology Society's Standardized Critical Care EEG Terminology: 2021 Version. J Clin Neurophysiol. 2021;38(1):1–29.
Полиспайк / Полиспайк-аажим долгионы бүрдэл
Олон дараалсан спайк бүрэлдэхүүнийг таних, аажим долгионтой холбоог тодорхойлох, тархалт ба эмнэлзүйн нөхцөлтэй уялдуулах
Полиспайк (polyspike) гэдэг нь дараалсан хоёр ба түүнээс олон спайкаас тогтсон эпилептиформ discharge юм. Полиспайкийн дараа холбоотой аажим долгион илэрвэл полиспайк-аажим долгионы бүрдэл (polyspike-and-wave complex) гэж танина.
Хурдан таних
Нэг discharge дотор олон хурц спайк бүрэлдэхүүн байна.
Полиспайкийн дараа холбоотой аажим долгион дагалдана.
Focal, multifocal эсвэл generalized байж болно.
Нэг waveform-оос epilepsy syndrome автоматаар оношлохгүй.
Spike-and-wave: нэг спайк + аажим долгион.
Polyspike-and-wave: дараалсан олон спайк +
аажим долгион.
Бодит EEG жишээнүүд
Эхлээд Тэмдэглэгээ OFF байдлаар бичлэгийг өөрөө уншина. Дараа нь ON болгож тэмдэглэгээтэй хувилбартай харьцуулна.

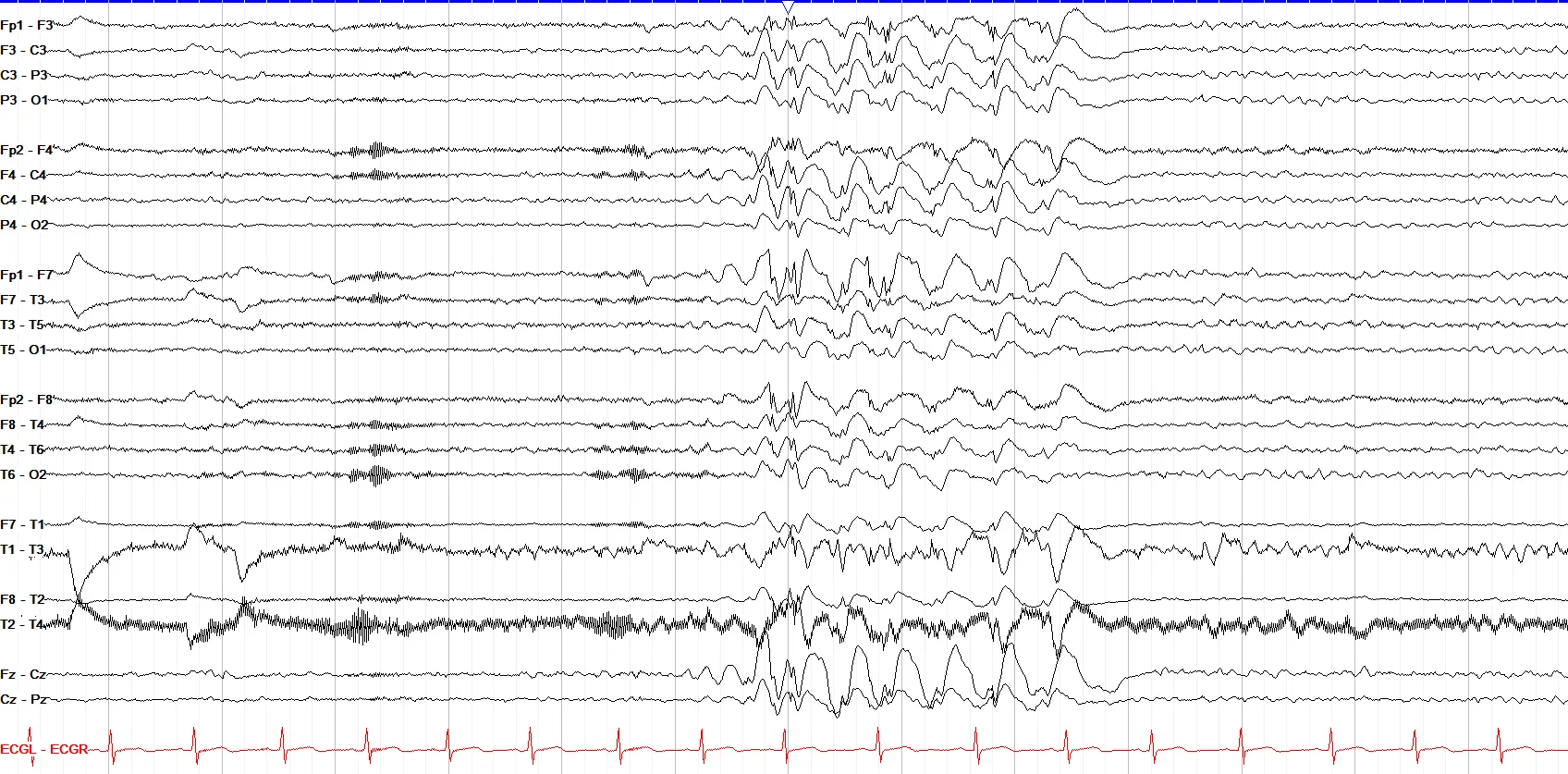

Өндөр далайцтай ерөнхий тархмал полиспайк-аажим долгионы бүрдэл
Polyspikes → аажим долгион → bilateral distribution → context
Полиспайк-аажим долгионы бүрдэл — Жишээ 2
Morphology → field → distribution → state
Полиспайк-аажим долгионы бүрдэл — Жишээ 3
Localization-ийг урьдчилан өгөөгүй — өөрөө уншина
Полиспайк гэж юу вэ?
Полиспайк (polyspike) нь дараалсан хоёр ба түүнээс олон спайк-аас тогтсон эпилептиформ discharge юм.
Полиспайкийн дараа түүнтэй холбоотой аажим долгион дагалдвал полиспайк-аажим долгионы бүрдэл (polyspike-and-wave complex) гэж нэрлэнэ.
Нэг спайк-аажим долгионы complex-оос ялгах хамгийн эхний алхам нь аажим долгионы өмнөх хурц бүрэлдэхүүнүүдийг тоолох юм.
Полиспайкийг задлан унших
Хурц бүрэлдэхүүнийг ол
Background-аас ялгарах spike components-ийг тодорхойл.
Спайкуудыг тоол
Нэг үү, эсвэл ≥2 дараалсан спайк байна уу?
Аажим долгионыг шалга
Полиспайкийн дараа холбоотой аажим долгион байгаа эсэх.
Field-ийг үнэл
Cerebral source-д нийцэх spatial voltage field байна уу?
Тархалтыг тогтоо
Focal, multifocal эсвэл generalized distribution.
State + context
Сэрүүн, нойр, activation болон clinical semiology-тэй уялдуул.
Спайк-wave ба полиспайк-wave
Спайк-аажим долгионы бүрдэл
Нэг spike component-ийн дараа холбоотой аажим долгион.
Полиспайк-аажим долгионы бүрдэл
≥2 дараалсан spike components-ийн дараа холбоотой аажим долгион.
Аажим долгионы өмнөх хурц бүрэлдэхүүнийг “нэг хурц долгион” гэж бүхэлд нь харахгүй. Time base болон sensitivity тохиромжтой үед тус бүрийн spike component-ийг ялгаж тоол.
Тархалтыг тодорхойлох
Голомтот полиспайк
Тодорхой region-д maximum бүхий полиспайк эсвэл полиспайк-аажим долгионы discharge.
Ерөнхий тархмал полиспайк
Хоёр талын өргөн тархалттай, homologous regions-д reasonably synchronous polyspike discharge.
Regional amplitude differences болон anterior predominance байж болно. Distribution-ийг бүх channels болон montage-ийг хамтатган үнэлнэ.
Ерөнхий эпилепсийн контекст
Полиспайк болон полиспайк-аажим долгионы generalized discharge нь generalized epilepsy-ийн EEG repertoire-ийн нэг хэсэг байж болно.

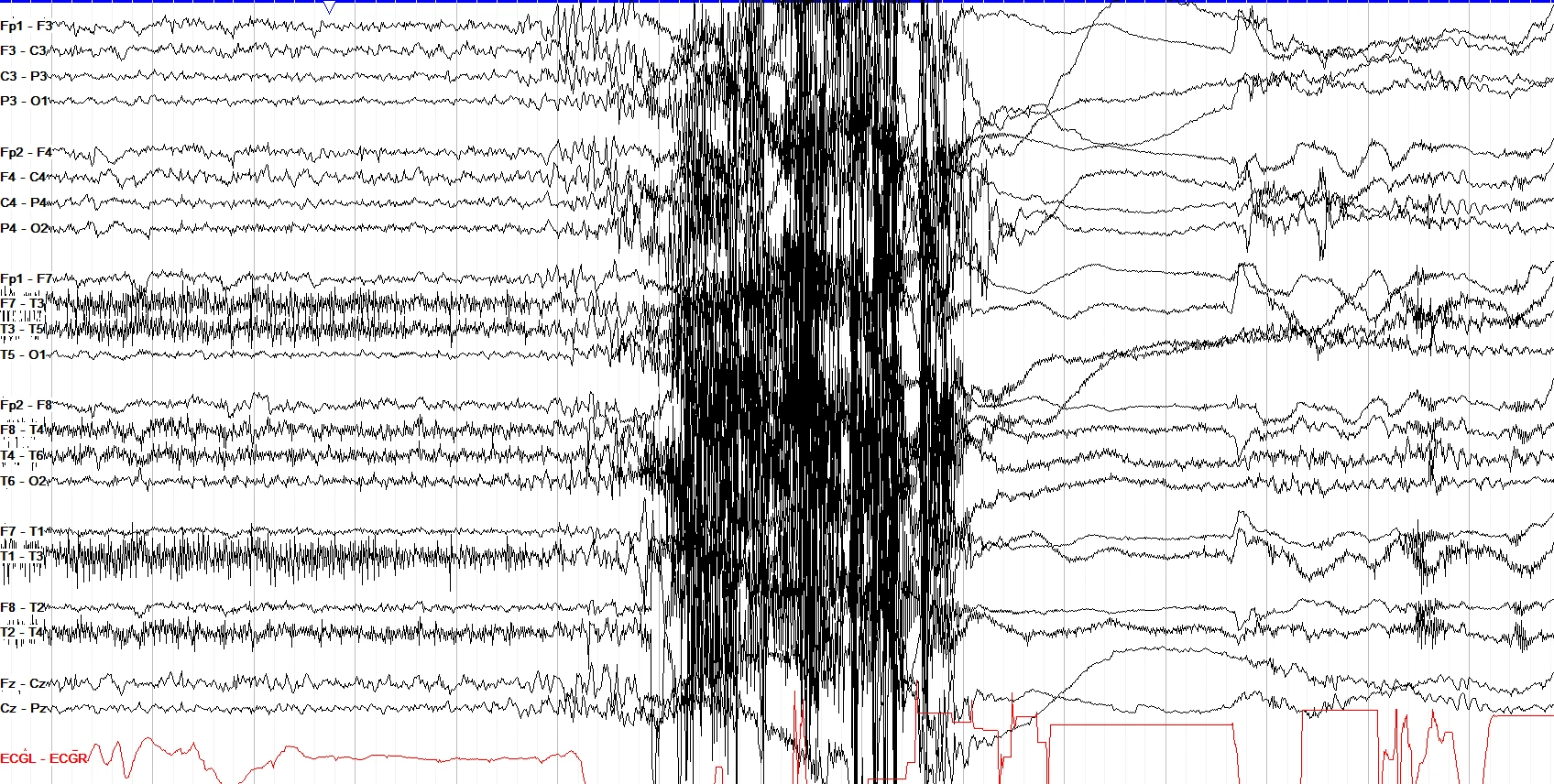

Ялангуяа myoclonic seizure бүхий generalized epilepsy-д polyspike-wave morphology чухал байж болох боловч EEG morphology дангаараа syndrome тодорхойлохгүй.
Juvenile myoclonic epilepsy-ийн оношид нас, өглөө давамгай myoclonic seizures, generalized tonic-clonic seizures, EEG background болон generalized epileptiform activity-г хамтатган үнэлнэ.

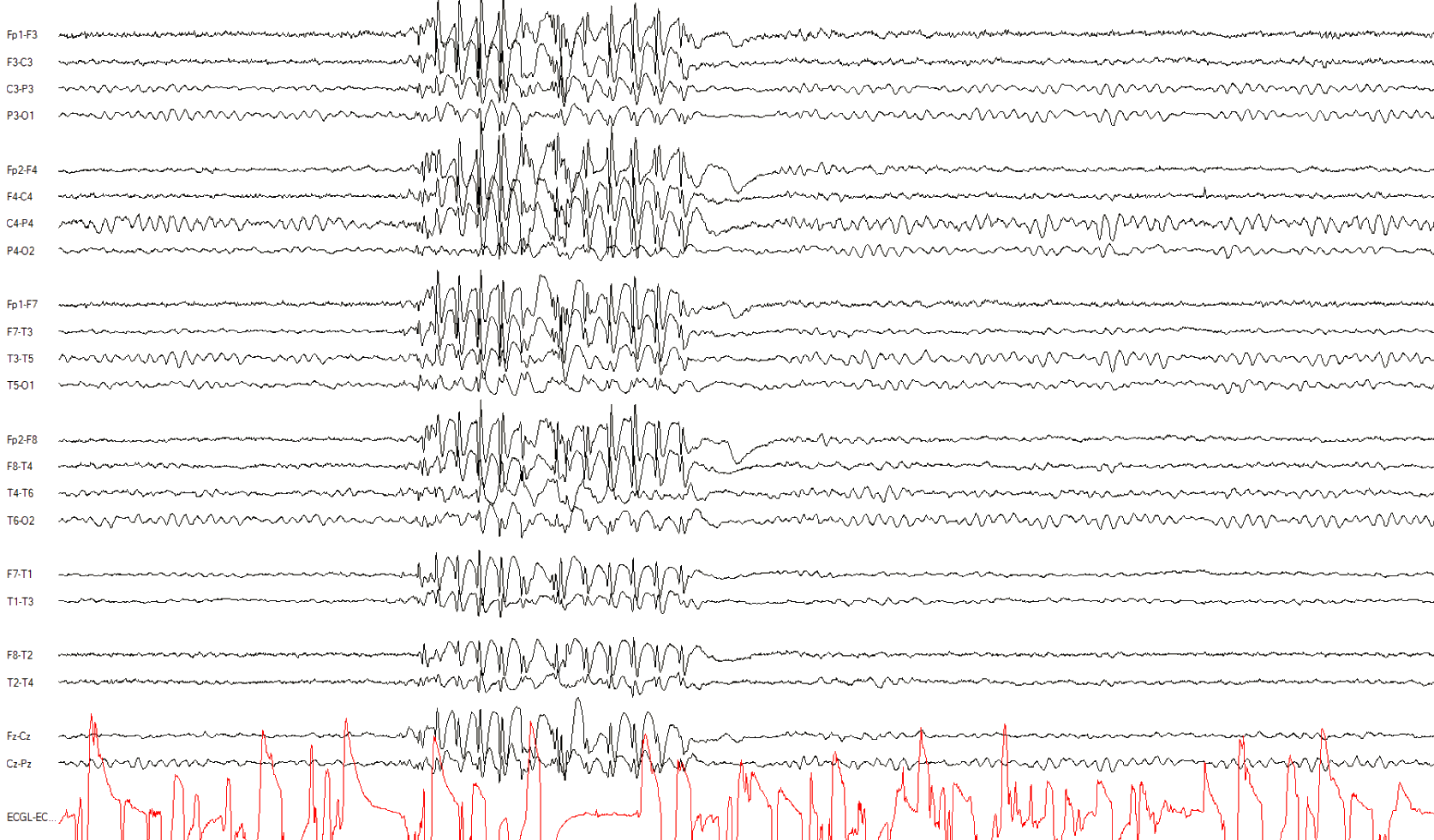

Juvenile Myoclonic Epilepsy
EEG-ийг клиниктэй уялдуул
Нойр ба идэвхжүүлэх сорил
Нойр
Generalized epileptiform discharges нэмэгдэх, fragmentation үүсэх эсвэл morphology өөрчлөгдөх боломжтой.
Фотостимуляци
Photosensitive generalized epilepsy-д generalized polyspike/polyspike-wave discharge өдөөгдөж болно.
Сэрсний дараах үе
Зарим generalized epilepsy, ялангуяа JME-ийн clinical/EEG abnormalities сэрсний дараа илүү тод байж болно.
Field-ийг заавал шалга
Маш хурц, олон бүрэлдэхүүнтэй waveform харагдлаа гээд шууд полиспайк гэж нэрлэхгүй.
Neighboring electrodes дахь field, polarity, gradient, montage болон background disruption-ийг хамтатган үнэлнэ.
Phase reversal
Local voltage maximum/minimum-ийг тодорхойлоход тусална
Bipolar montage дээр phase reversal нь local voltage maximum/minimum-ийг тодорхойлоход ашиглагдана. Үүнийг physiologic field болон бусад montage-тай хамтатган тайлбарлана.
Phase reversal илэрсэн electrode-ийг автоматаар эпилепсийн голомт гэж нэрлэхгүй.
Хүүхдийн EEG-д
Хүүхдийн полиспайк болон полиспайк-аажим долгионы discharge-ийг тайлбарлахдаа нас, developmental stage, EEG background, сэрүүн/нойрны төлөв, activation response болон seizure semiology зэргийг хамтатган үнэлнэ.
Хооронд нь ялгах
| Хэв шинж | Хурц бүрэлдэхүүн | Аажим долгион | Түлхүүр ялгаа |
|---|---|---|---|
| Spike | Нэг спайк | Заавал биш | Тусгаарлагдсан spike |
| Spike-and-wave | Нэг спайк | Холбоотой | Spike + аажим долгион |
| Polyspike | ≥2 спайк | Заавал биш | Дараалсан spike components |
| Polyspike-and-wave | ≥2 спайк | Холбоотой | Полиспайк + аажим долгион |
| Muscle artifact | Олон хурц мэт | Тогтвортой холбоогүй | Physiologic cerebral field дутмаг |
Полиспайк мэт харагдаж болох зүйлс

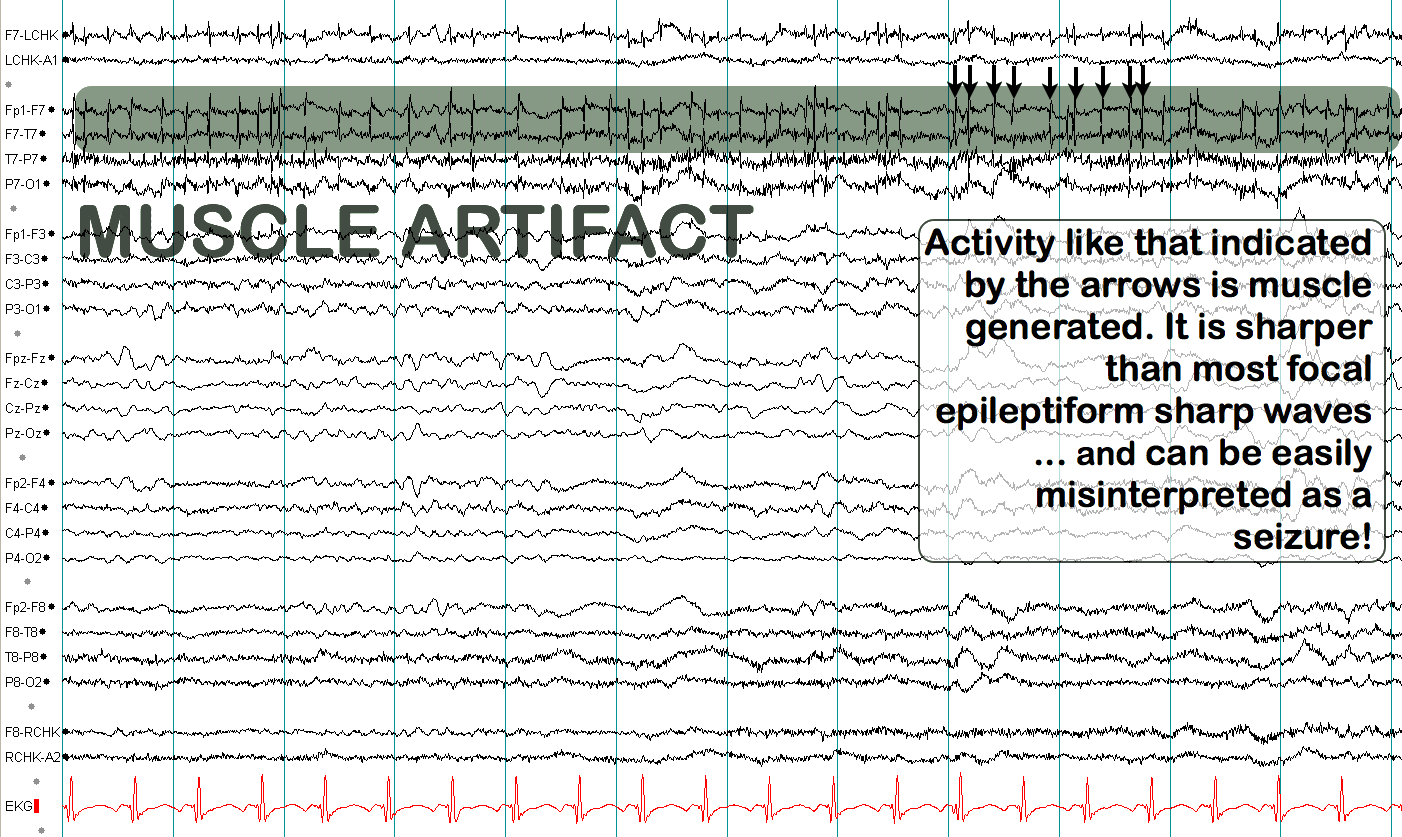

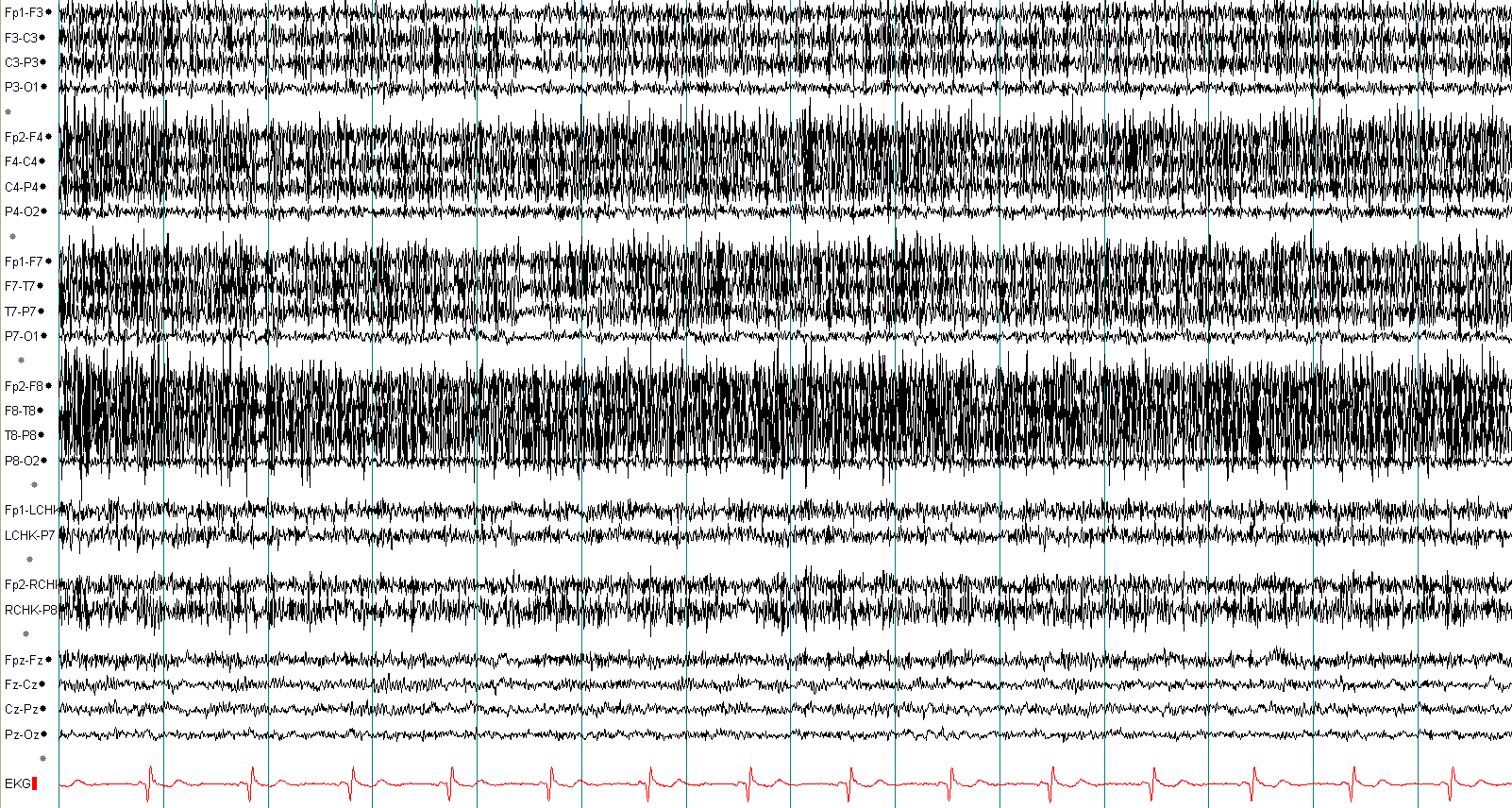

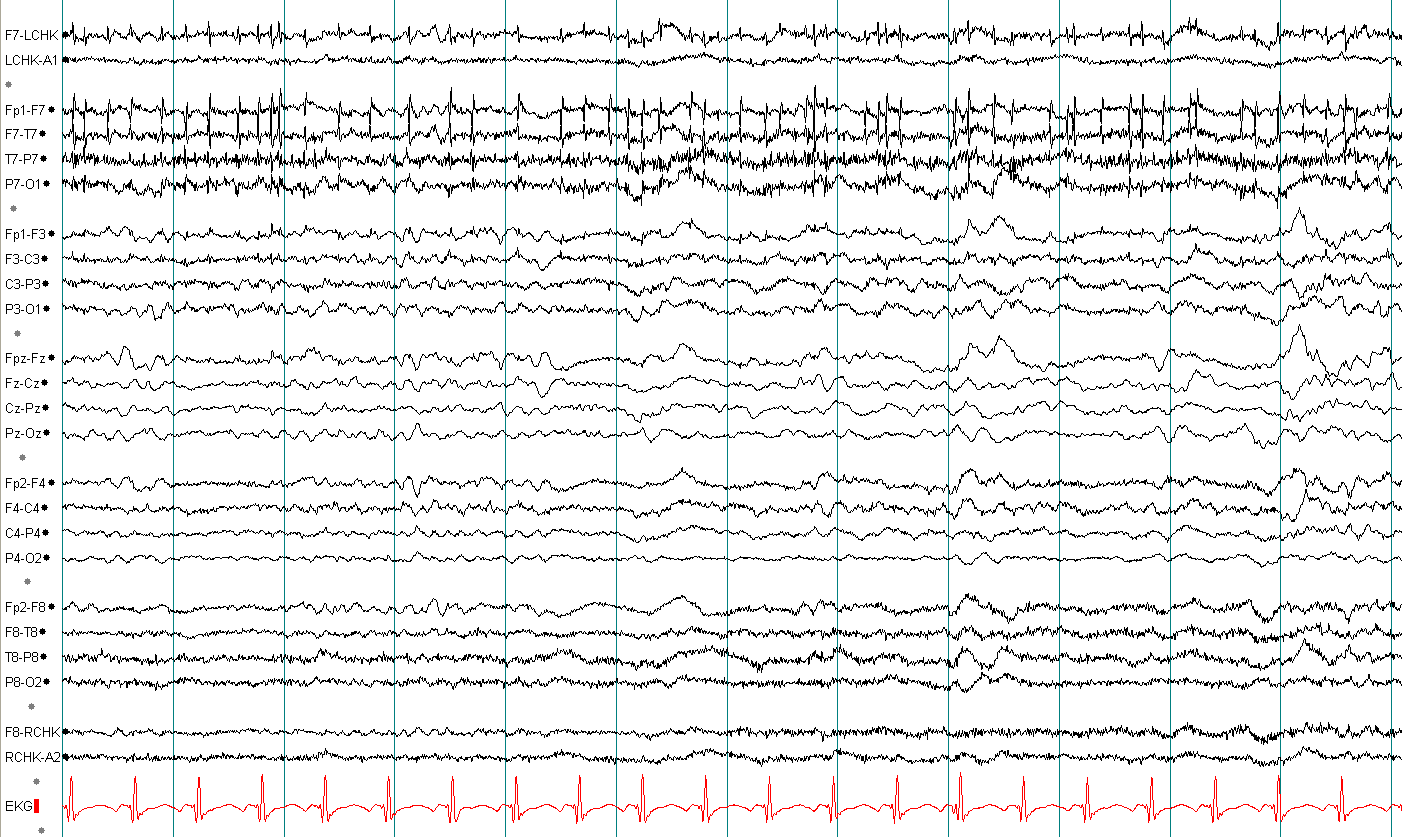

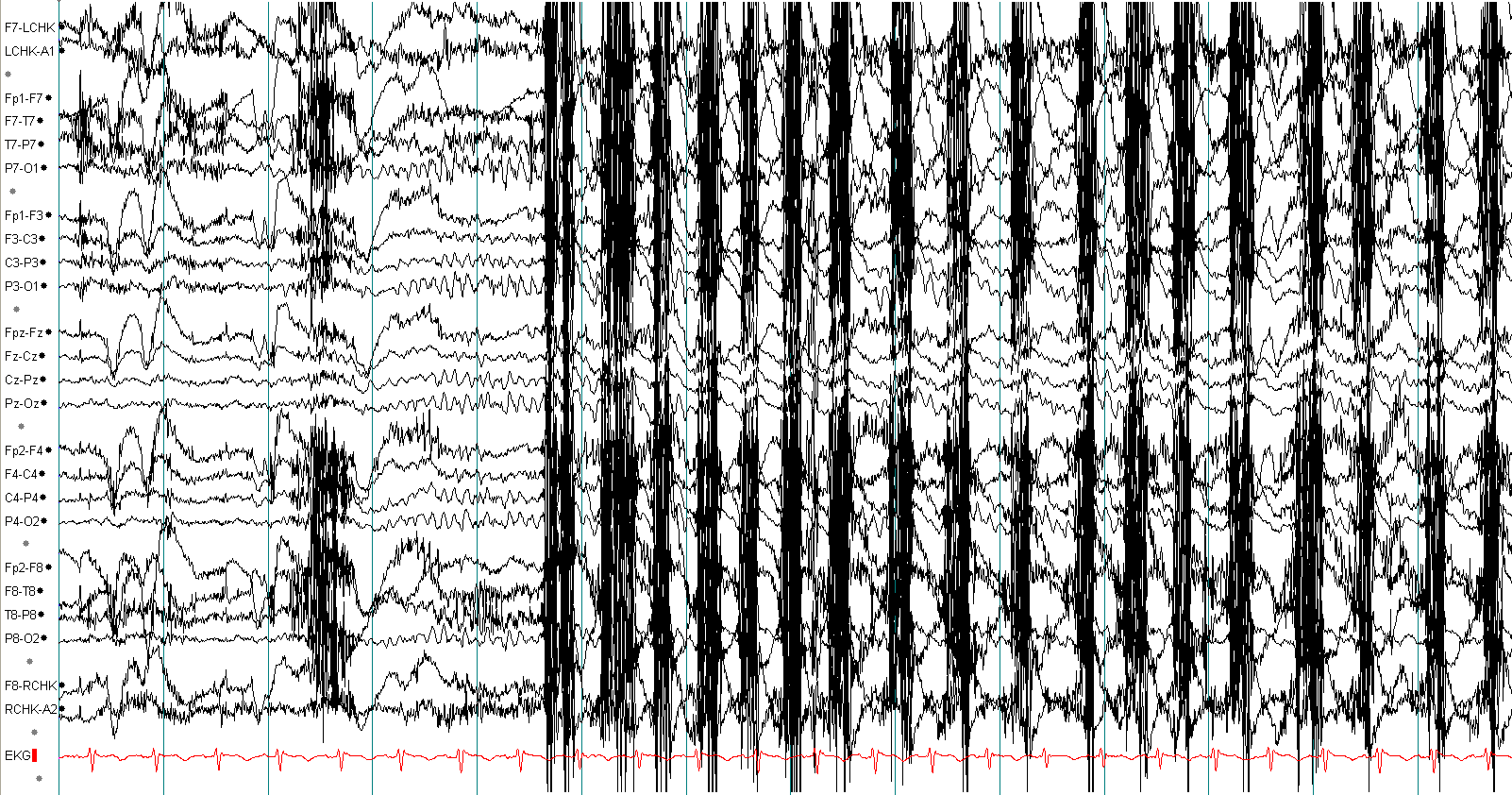

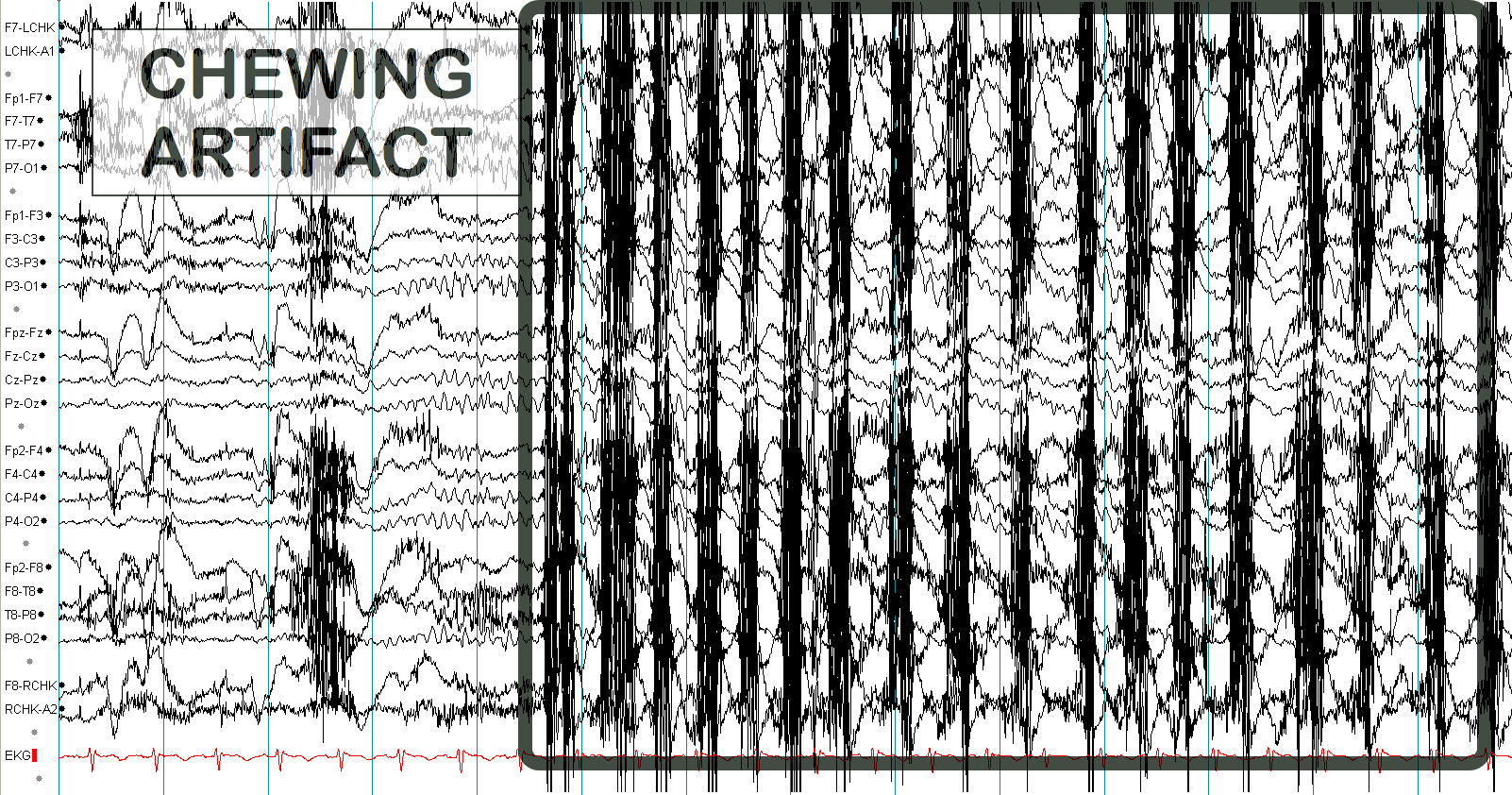

Булчингийн артефакт
Олон маш хурц, хурдан component полиспайк мэт харагдаж болно. Spatial field болон clinical state-ийг шалга.
Electrode artifact
Нэг electrode-д хэт давамгай, physiologic field-гүй sharp transients байвал electrode source-ийг бодолц.
Fragmented discharge
Generalized discharge fragmentation үүсэхэд хэсэгчилсэн sharp components мэт харагдаж болно.
Техникийн тохиргоо
Time base, sensitivity болон filters waveform-ийн харагдах morphology-д нөлөөлж болно.
Бичлэгийг 7 алхмаар унших
Түгээмэл алдаа
Нэг spike-and-wave complex-ийг полиспайк-wave гэж хэт тайлбарлах.
Спайк бүрэлдэхүүнүүдийг тоолохгүй байх.
Muscle artifact-ийг полиспайк гэж буруу таних.
Generalized polyspike-wave илэрмэгц JME гэж автоматаар оношлох.
Physiologic field болон distribution-ийг шалгахгүй байх.
Wake/sleep state болон activation effect-ийг орхигдуулах.
Phase reversal-ийг шууд seizure focus гэж үзэх.
EEG morphology-г clinical seizure type-тэй автоматаар адилтгах.
Аажим долгионы өмнөх спайкуудыг тоол
≥2 ДАРААЛСАН СПАЙК + ААЖИМ ДОЛГИОН = ПОЛИСПАЙК-ААЖИМ ДОЛГИОНЫ БҮРДЭЛ
Гэхдээ morphology-г field, distribution, state болон clinical context-оос тусгаарлан тайлбарлахгүй.Өөрийгөө шалгах
1. Полиспайкийн үндсэн morphology аль вэ?
2. Polyspike-and-wave complex-ийн үндсэн бүтэц аль вэ?
3. Generalized polyspike-wave илэрсэн үед аль дүгнэлт хамгийн зөв вэ?
4. Маш хурц олон component харагдсан үед хамгийн чухал дараагийн алхам аль вэ?
5. Spike-and-wave болон polyspike-and-wave-ийн хамгийн шууд morphology ялгаа аль вэ?
10 секундэд санах
Эх сурвалж
- Kane N, Acharya J, Beniczky S, et al. A revised glossary of terms most commonly used by clinical electroencephalographers and updated proposal for the report format of the EEG findings. Clinical Neurophysiology Practice. 2017;2:170–185. doi:10.1016/j.cnp.2017.07.002.
- Hirsch E, French J, Scheffer IE, et al. ILAE definition of the Idiopathic Generalized Epilepsy Syndromes: Position statement by the ILAE Task Force on Nosology and Definitions. Epilepsia. 2022. doi:10.1111/epi.17236.
- Specchio N, Wirrell EC, Scheffer IE, et al. International League Against Epilepsy classification and definition of epilepsy syndromes with onset in childhood: Position paper by the ILAE Task Force on Nosology and Definitions. Epilepsia. 2022. doi:10.1111/epi.17241.
- Hirsch LJ, Fong MWK, Leitinger M, et al. American Clinical Neurophysiology Society's Standardized Critical Care EEG Terminology: 2021 Version. Journal of Clinical Neurophysiology. 2021;38(1):1–29.
Голомтот таталтын үеийн EEG
Ictal onset → evolution → spatial distribution → propagation → clinical correlation
Голомтот таталт нь нэг хагас бөмбөлгийн хязгаарлагдмал neural network-оос үүсэж болох бөгөөд EEG дээр эхлэлийн бүс, хэмнэл, давтамж, morphology болон тархалтын цаг хугацааны өөрчлөлтийг системтэй үнэлнэ.
Хурдан таних
Хамгийн эхний unequivocal EEG өөрчлөлтийн spatial maximum-ийг тодорхойл.
Шинээр үүссэн rhythmic эсвэл repetitive activity байгаа эсэхийг шалга.
Frequency, morphology эсвэл location цаг хугацааны явцад өөрчлөгдөж байна уу?
Эхлэлийн бүсээс neighboring electrodes, hemisphere эсвэл bilateral network руу тархаж байгаа эсэх.
Ictal EEG-г нэг “хурц долгион”-оор биш, цаг хугацааны явц дахь өөрчлөлт-өөр уншина.
Бодит EEG жишээнүүд
Эхлээд Тэмдэглэгээ OFF хувилбарыг өөрөө унш. Дараа нь ON болгож тэмдэглэгээтэй бичлэгтэй харьцуул.

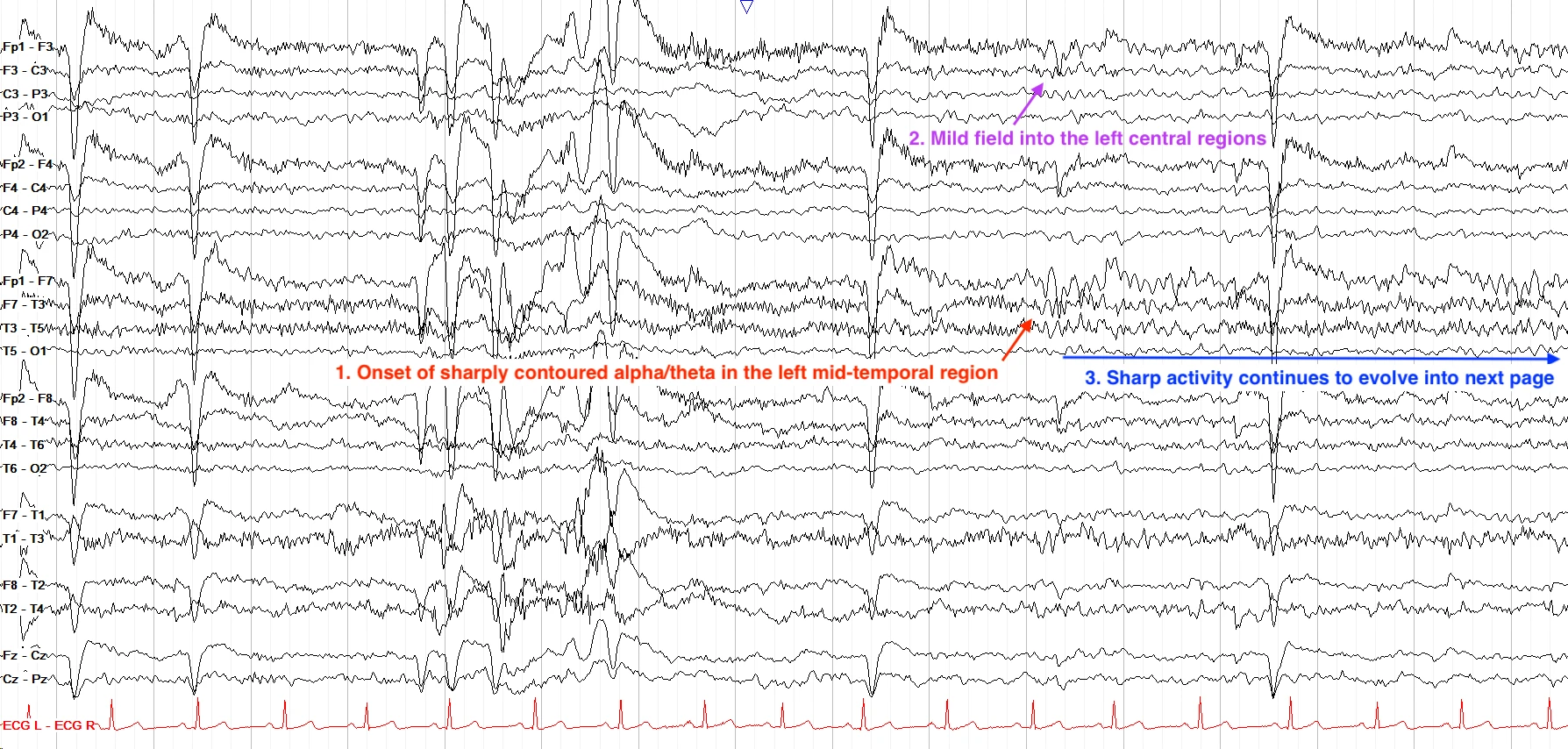

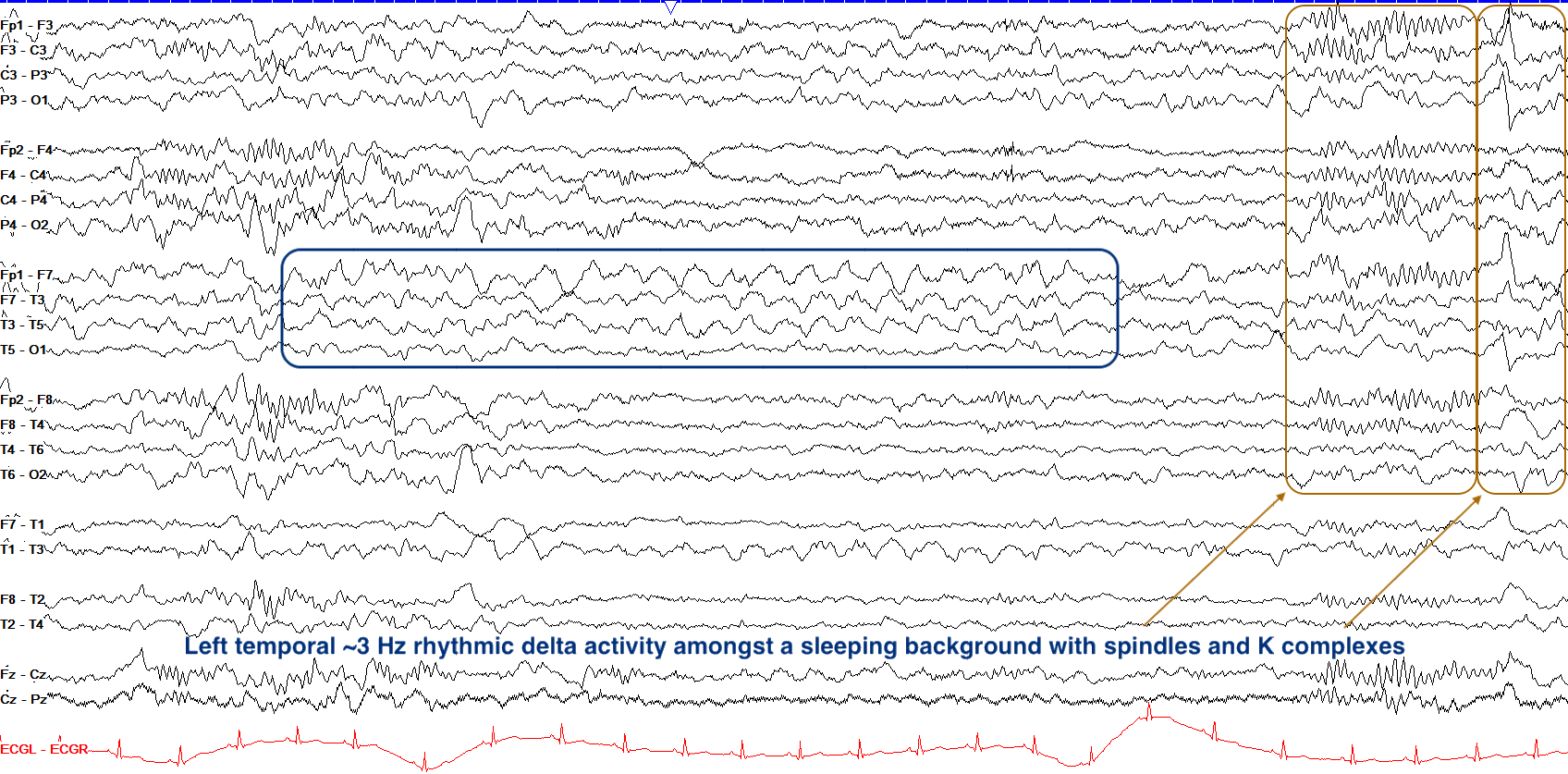

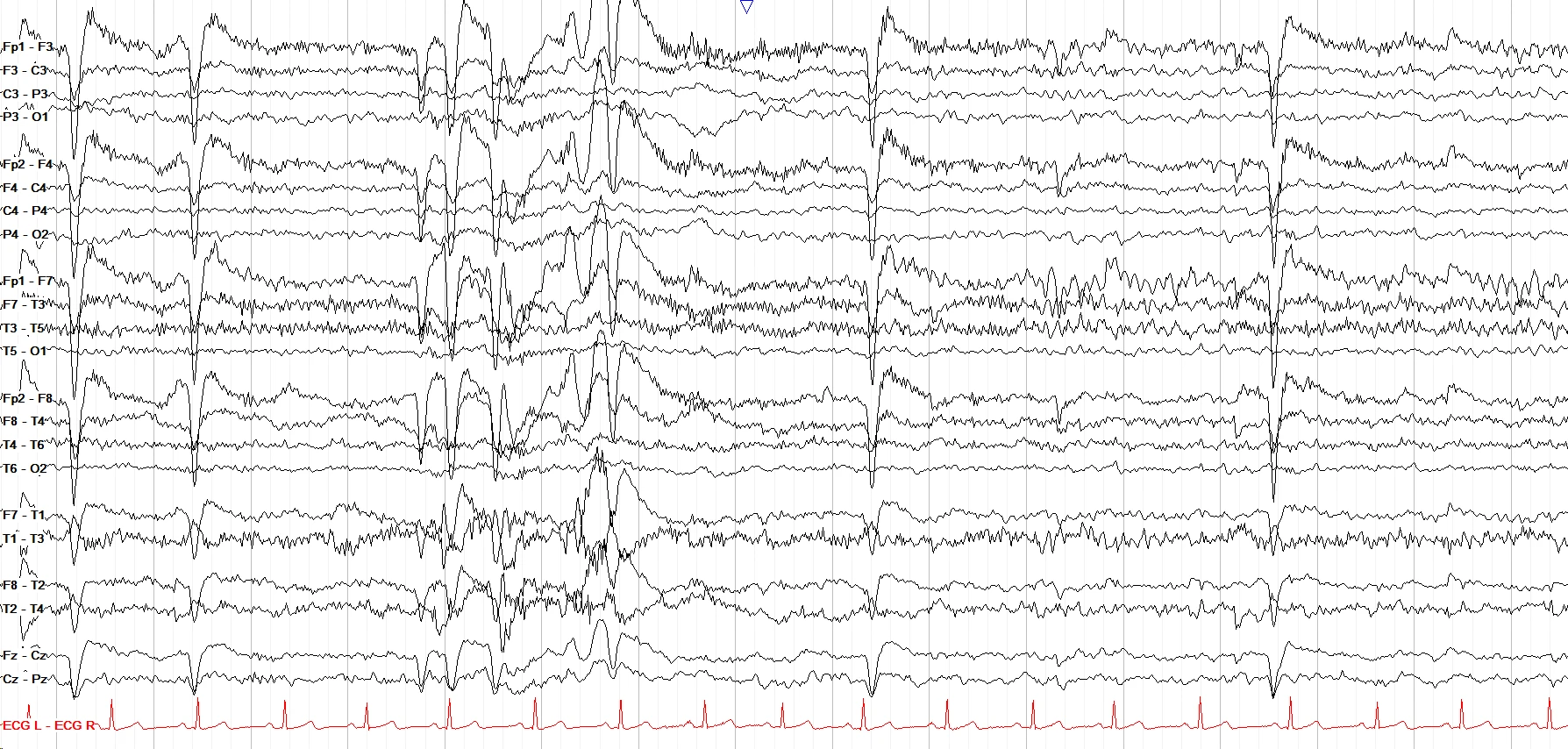

Зүүн темпорал голомтот таталт
Left temporal focal seizure

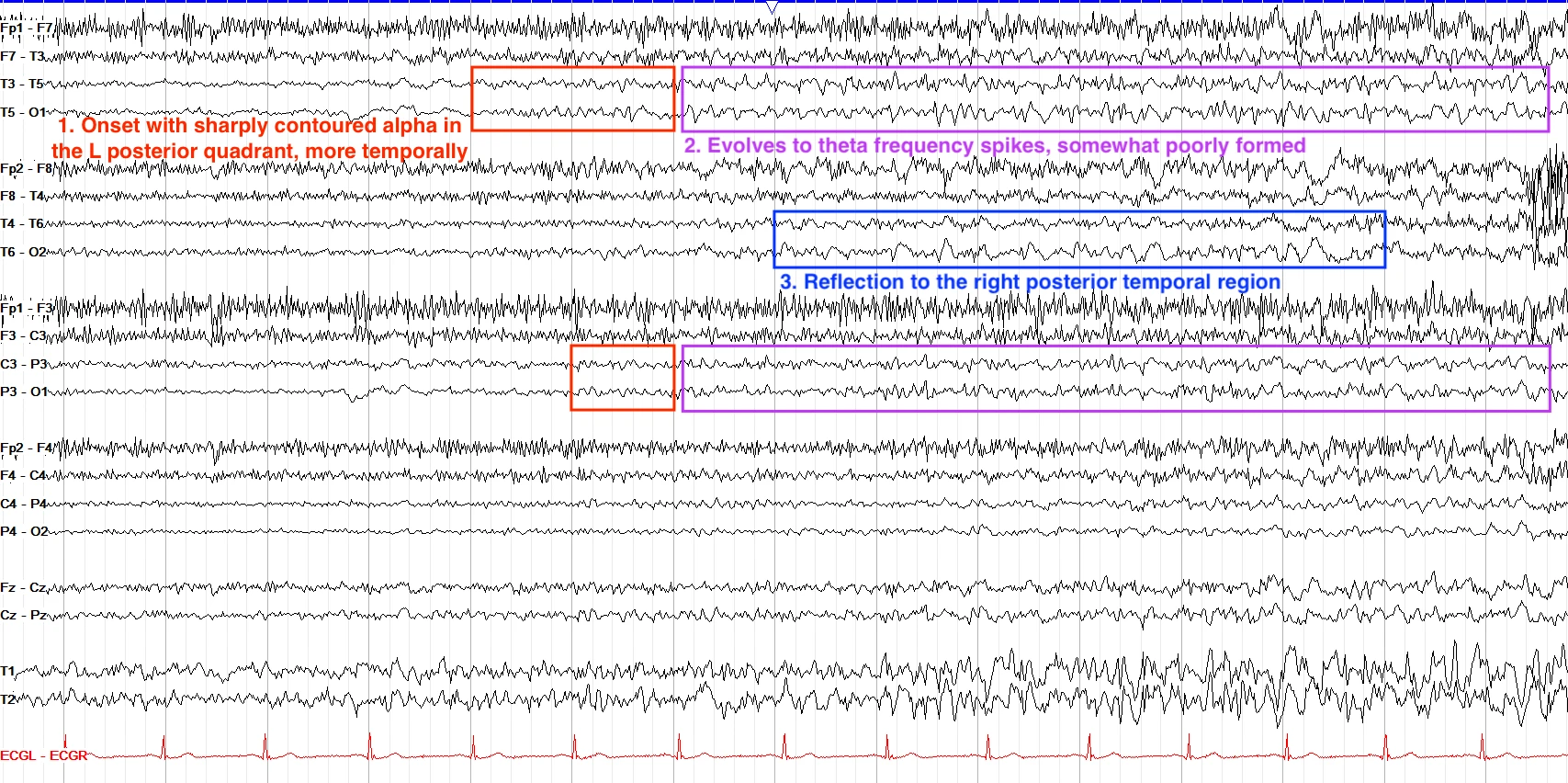

Зүүн posterior quadrant-аас эхлэлтэй таталт
Left posterior quadrant onset seizure

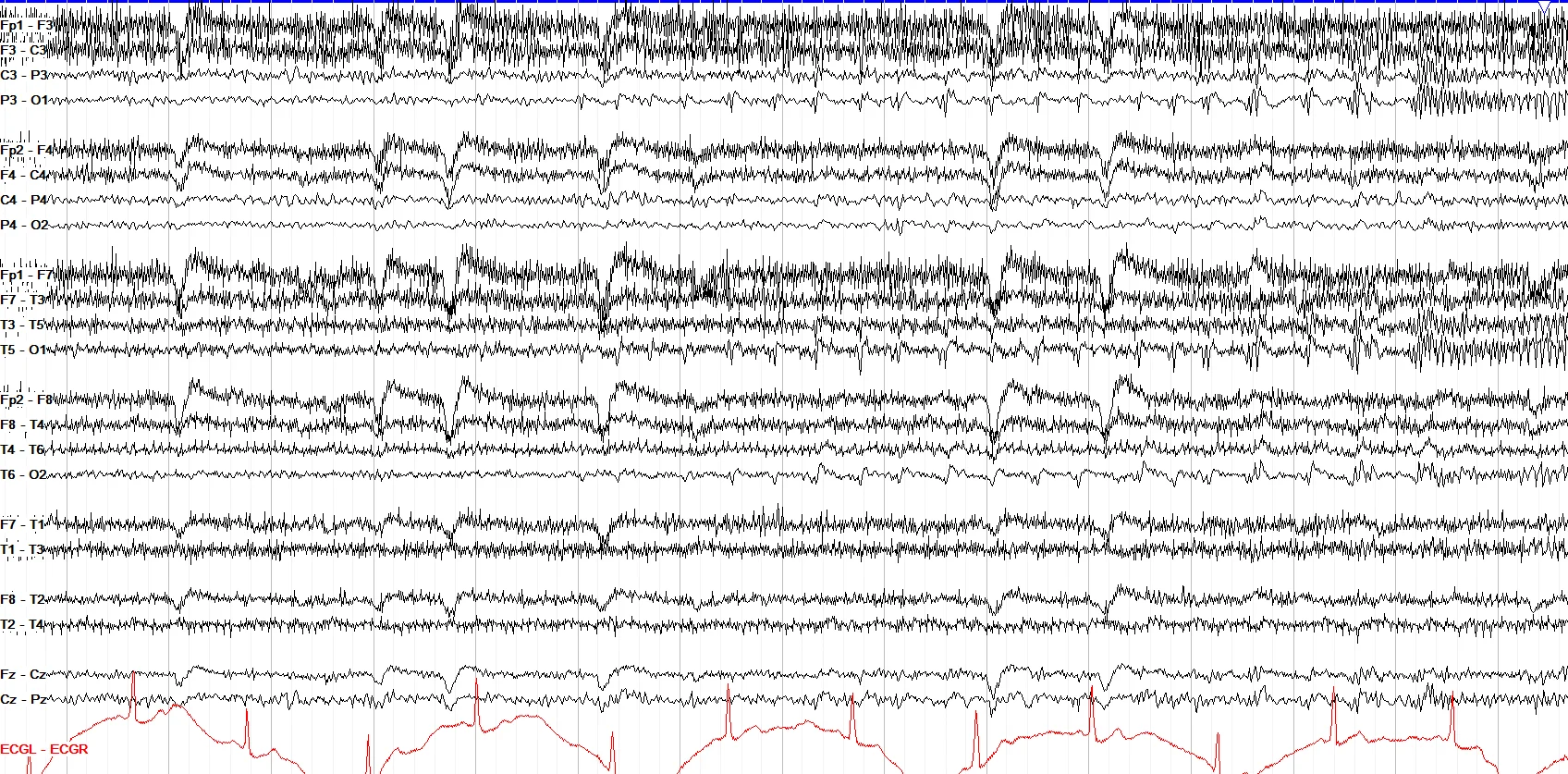

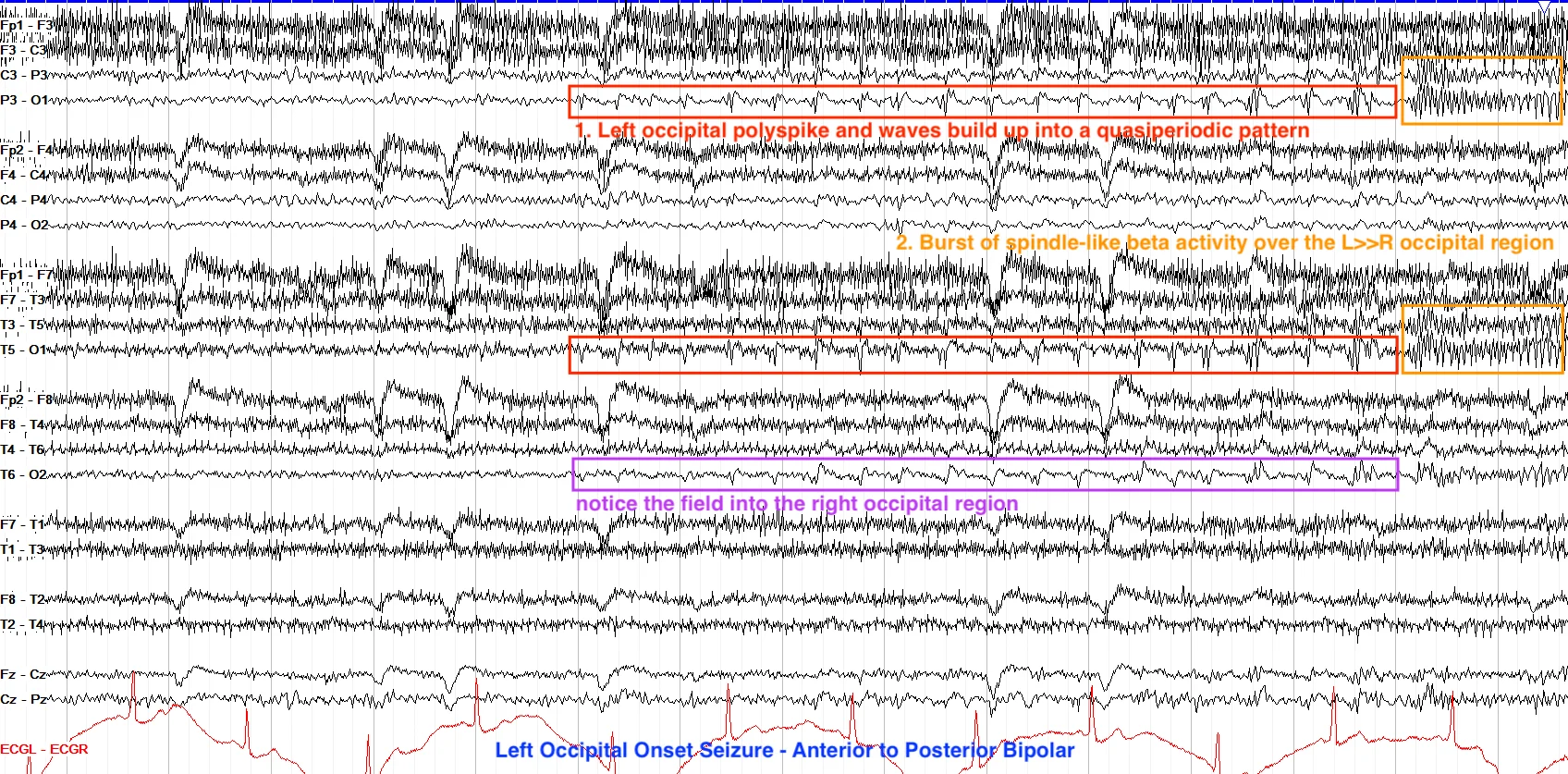

Зүүн окципитал таталт
Left occipital seizure

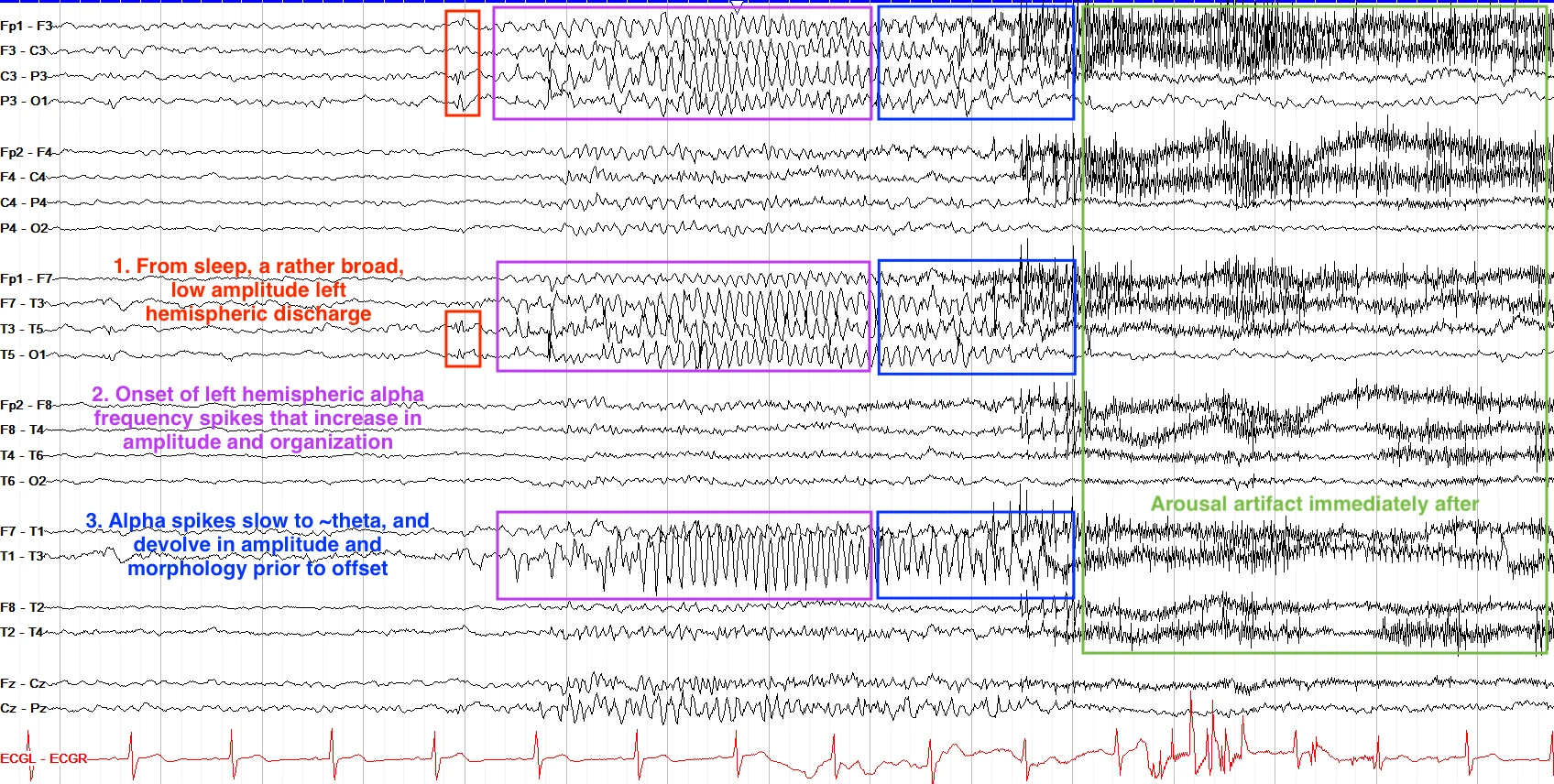

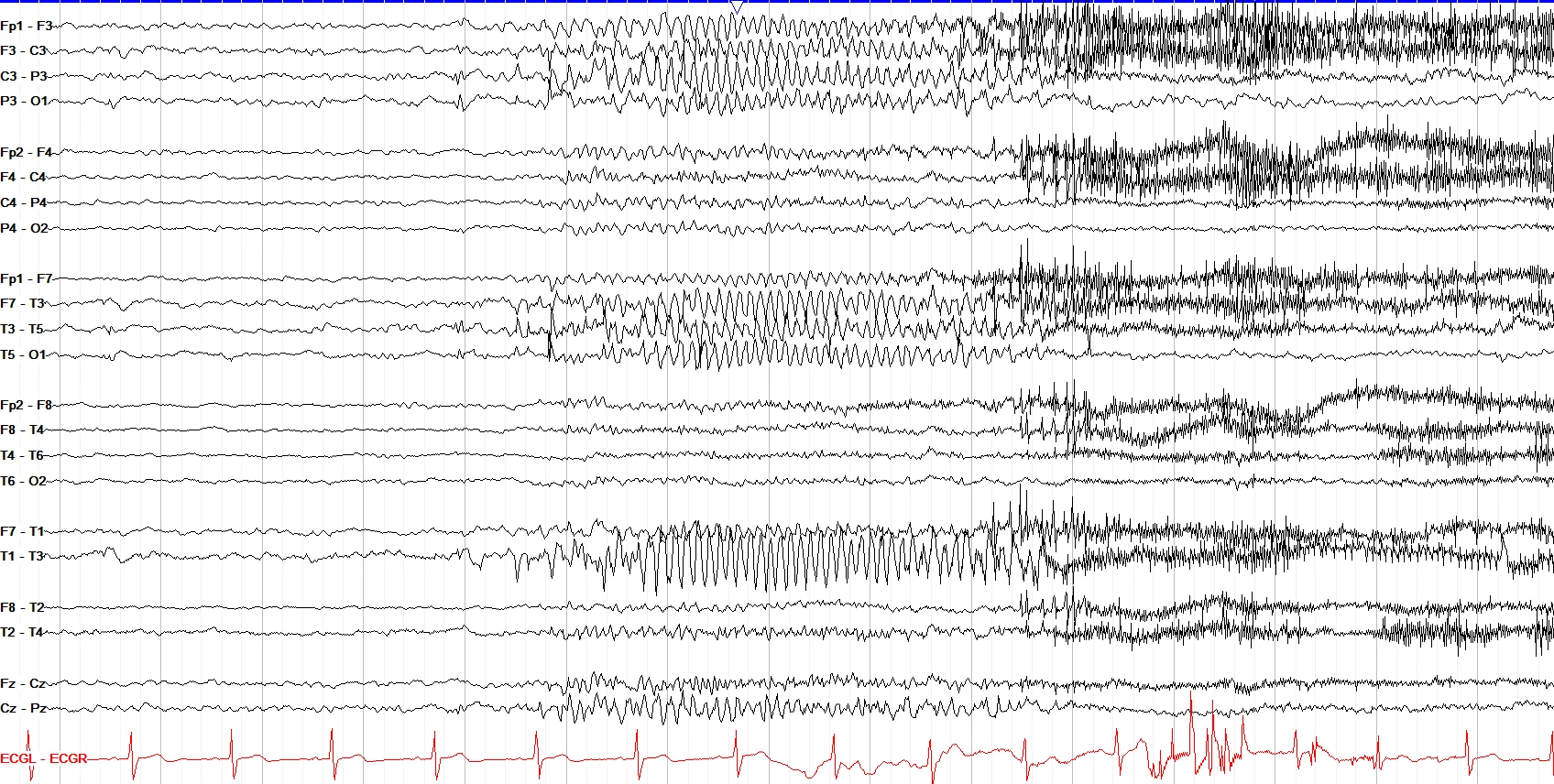

Зүүн хагас бөмбөлгийн богино голомтот таталт
Left hemispheric short focal seizure
Ictal pattern-ийг хэрхэн таних вэ?
Таталтын EEG-г нэг агшны morphology-оор бус динамик өөрчлөлтөөр үнэлнэ.
Шинээр үүссэн rhythmic/repetitive activity-ийн frequency, morphology эсвэл spatial distribution өөрчлөгдөж байгаа эсэхийг шалгана.
Clinical event байгаа бол EEG өөрчлөлттэй time-locked эсэхийг мөн үнэлнэ.
Electrographic seizure
Epileptiform discharges averaging >2.5 Hz for ≥10 seconds.
Definite evolution бүхий pattern ≥10 секунд үргэлжилсэн.
ACNS-ийн энэ standardized electrographic seizure definition нь ялангуяа critical-care EEG terminology-д хэрэглэгддэг. Routine EEG-ийн ictal interpretation-д morphology, evolution, clinical correlation болон recording context-ийг хамтатган үнэлнэ.
Evolution — хамгийн чухал ойлголт
Давтамж өөрчлөгдөх
Хэмнэл аажмаар хурдсах эсвэл удаашрах зэрэг дараалсан frequency change.
Хэлбэр өөрчлөгдөх
Waveform дараалсан байдлаар шинэ morphology руу шилжих.
Байрлал өөрчлөгдөх
Pattern neighboring electrode locations руу дараалан тархах.
Эхлэлийг тодорхойлох
Pre-ictal background ямар байсныг эхлээд тогтоо.
Background-аас хамгийн эхэлж ялгарсан unequivocal өөрчлөлтийг ол.
Эхний өөрчлөлт аль electrode/region-д хамгийн тод байгааг үнэл.
Neighboring channels дахь spatial field-ийг шалга.
Frequency, morphology, location өөрчлөгдөж байна уу?
Pattern хаашаа, ямар дарааллаар тархаж байна?
Энэ Atlas дахь 4 тархалтын хэв шинж
Temporal
Зүүн темпоралTemporal channels дахь earliest ictal change, subsequent evolution болон propagation-ийг үнэлнэ.
Posterior quadrant
Зүүн posterior quadrantPosterior temporal, parietal болон occipital electrodes-ийг нэг network байдлаар харна.
Occipital
Зүүн окципиталPosterior background-аас шинэ ictal rhythm-ийг ялгаж, anterior spread байгаа эсэхийг шалгана.
Hemispheric
Зүүн хагас бөмбөлөгӨргөн unilateral recruitment харагдсан ч хамгийн эрт эхэлсэн region-ийг хайсаар байна.
Эхлэлийн тархалтыг ялгах
Нэг хагас бөмбөлгийн network
Discretely localized эсвэл нэг hemisphere дотор илүү өргөн тархсан байж болно.
Bilateral network from onset
Эхнээсээ bilaterally distributed network хурдан хамрагдсан pattern.
Focal seizure нь нэг hemisphere дотор discretely localized эсвэл илүү өргөн distributed network-ийг хамарч болно.
Тархалтыг унших
Таталтын явцад хамгийн өндөр amplitude болсон region нь заавал эхлэлийн region биш. Хамгийн эрт unequivocal ictal change-ийг хай.
Interictal IED ба ictal pattern
| Шинж | Interictal IED | Ictal pattern |
|---|---|---|
| Үе | Таталт хооронд | Таталтын үед |
| Хугацаа | Ихэнхдээ богино transient | Үргэлжилсэн pattern байж болно |
| Evolution | Заавал байхгүй | Чухал ictal clue |
| Spatial spread | Field байна | Дараалсан propagation байж болно |
| Clinical correlate | Тухайн discharge бүрт заавал байхгүй | Байж болно; video-EEG-ээр шалгана |
EEG + өвчтөн
Нүд/толгойн deviation
Focal motor activity
Consciousness / responsiveness
EEG-clinical temporal relationship
Хүүхдийн EEG-д
Хүүхдийн focal ictal EEG-г тайлбарлахдаа нас, maturation, background activity, sleep/wake state, underlying lesion, seizure semiology болон medication зэргийг хамтатган үнэлнэ.
Таталт мэт харагдаж болох pattern

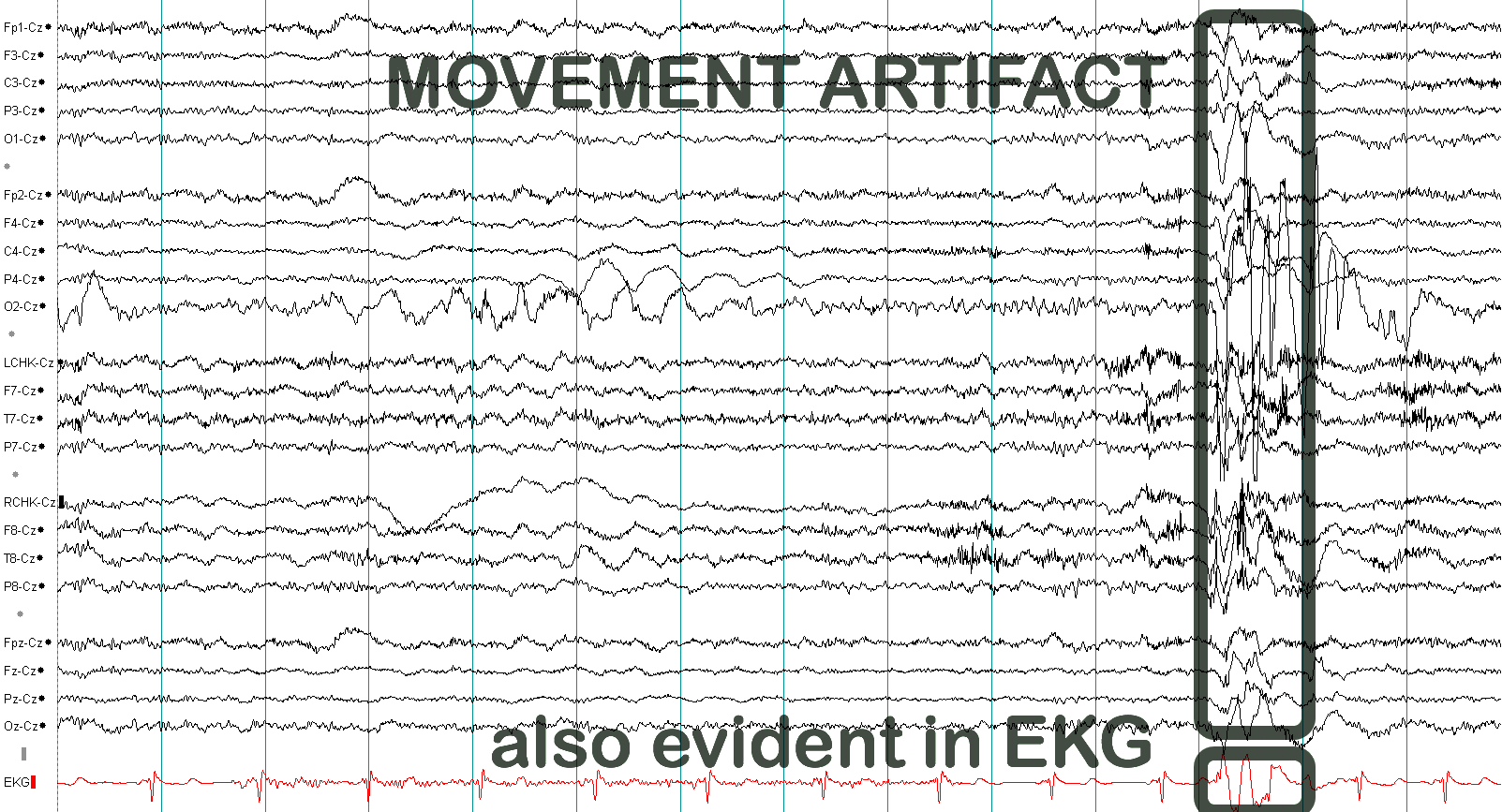

Rhythmic artifact
Movement, chewing, tremor зэрэг rhythmic artifact ictal rhythm мэт харагдаж болно.
Electrode artifact
Нэг electrode-д давамгай, physiologic field-гүй rhythmic activity-г болгоомжил.
Normal rhythmic activity
PDR, mu rhythm болон бусад physiologic rhythm-ийг context-оос салгаж ictal гэж нэрлэхгүй.
Interictal rhythmic pattern
Rhythmic харагдлаа гээд evolution болон clinical context-гүйгээр seizure гэж нэрлэхгүй.
Түгээмэл алдаа
Хамгийн өндөр amplitude-ийг onset гэж үзэх.
Нэг screenshot-аар бүх seizure-ийг тайлбарлах.
Evolution-ийг шалгахгүй байх.
Artifact-ийг ictal activity гэж андуурах.
Propagation region-ийг onset region гэж андуурах.
Clinical semiology-г EEG-ээс тусгаарлах.
Interictal spike-ийг өөрөө seizure гэж нэрлэх.
Зөвхөн нэг montage дээр дүгнэх.
8 алхмаар унших
Seizure бол зураг биш — процесс
ONSET → RHYTHM → EVOLUTION → PROPAGATION → CLINICAL CORRELATION
Нэг screenshot “хаана байна?” гэдгийг харуулж чадна. Харин бүтэн epoch “хаанаас эхэлж, хэрхэн хувьсаж, хаашаа тархсан?” гэдгийг харуулна.Өөрийгөө шалгах
1. Ictal EEG pattern-ийг танихад хамгийн чухал динамик шинж аль вэ?
2. Таталтын onset-ийг тодорхойлох хамгийн зөв арга?
3. Evolution-д аль нь хамаарах вэ?
4. Нэг isolated focal spike илэрвэл?
5. “Focal seizure” гэдэг нь?
10 секундэд санах
Эх сурвалж
- Hirsch LJ, Fong MWK, Leitinger M, et al. American Clinical Neurophysiology Society's Standardized Critical Care EEG Terminology: 2021 Version. J Clin Neurophysiol. 2021;38(1):1–29. doi:10.1097/WNP.0000000000000806.
- Beniczky S, Trinka E, Wirrell E, et al. Updated classification of epileptic seizures: A position paper by the International League Against Epilepsy. Epilepsia. 2025;66(6):1804–1823. doi:10.1111/epi.18338.
- Fisher RS, Cross JH, French JA, et al. Operational classification of seizure types by the International League Against Epilepsy. Epilepsia. 2017;58(4):522–530. doi:10.1111/epi.13670.
Ерөнхий тархмал таталтын үеийн EEG
Distribution → morphology → evolution → clinical correlation
Ерөнхий тархмал таталтын EEG-г тайлбарлахдаа хоёр талын тархалт, synchrony, morphology, frequency, цаг хугацааны evolution, clinical semiology болон өвчтөний нас, сэрүүн/нойрны төлөв-ийг хамтад нь үнэлнэ.
Хурдан таних
Эхлэлээсээ bilateral distributed pattern байна уу?
Spike-wave, polyspike-wave, fast activity эсвэл өөр rhythmic morphology байна уу?
Frequency, morphology, amplitude, distribution цаг хугацаанд өөрчлөгдөж байна уу?
Myoclonus, tonic event, behavioral arrest эсвэл clinical correlate байгаа эсэхийг шалга.
EEG morphology нь seizure type-ийг дэмжиж болно. Гэхдээ EEG pattern + video/semiology + clinical context хамт байж seizure-ийг зөв ангилна.
Бодит EEG жишээнүүд
Эхлээд Тэмдэглэгээ OFF-оор бичлэгийг өөрөө унш. Дараа нь ON болгож тэмдэглэгээтэй хувилбартай харьцуул.
Миоклоник таталт
Myoclonic seizure

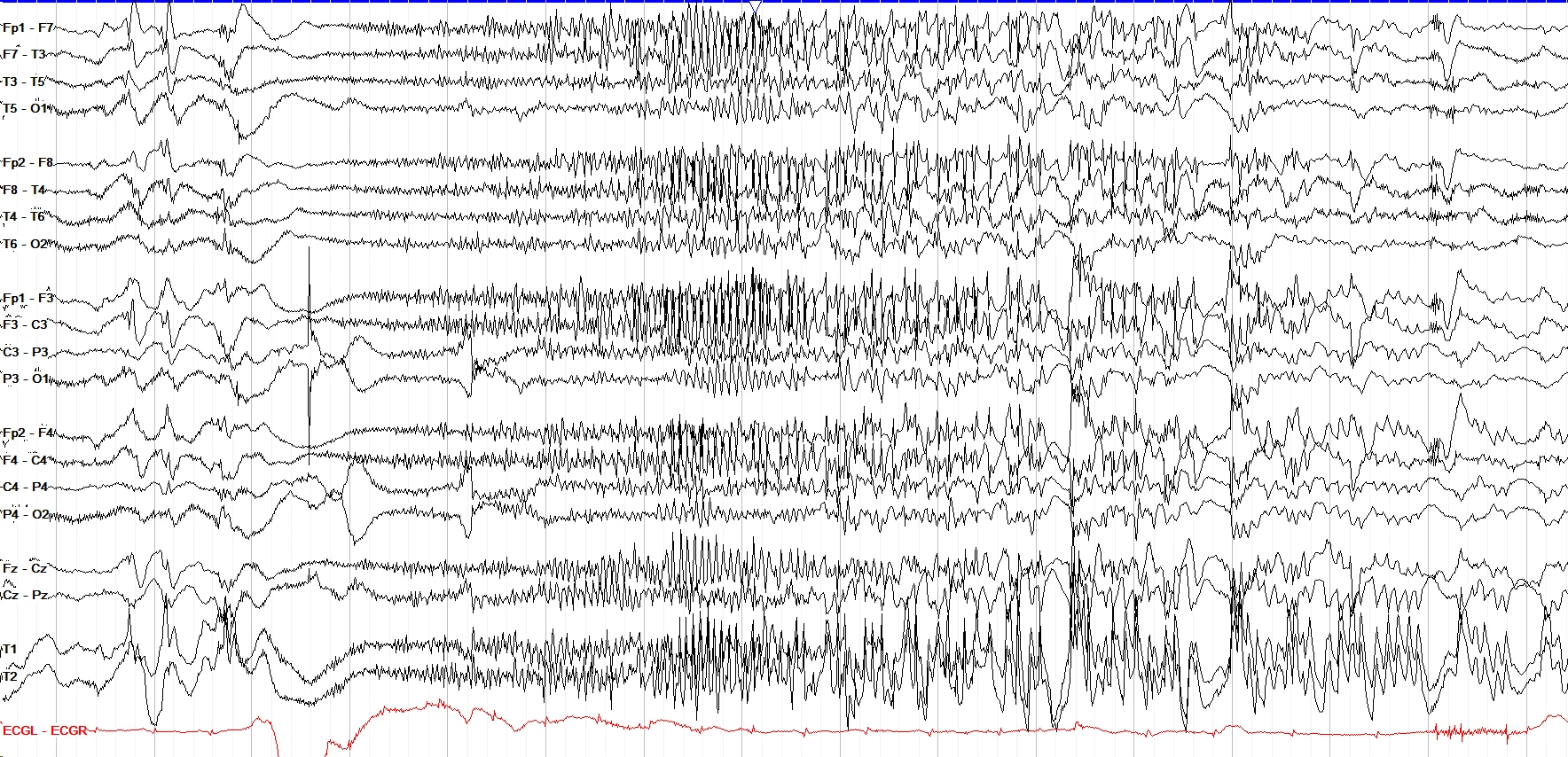

Тоник таталт — Жишээ I
Tonic seizure I

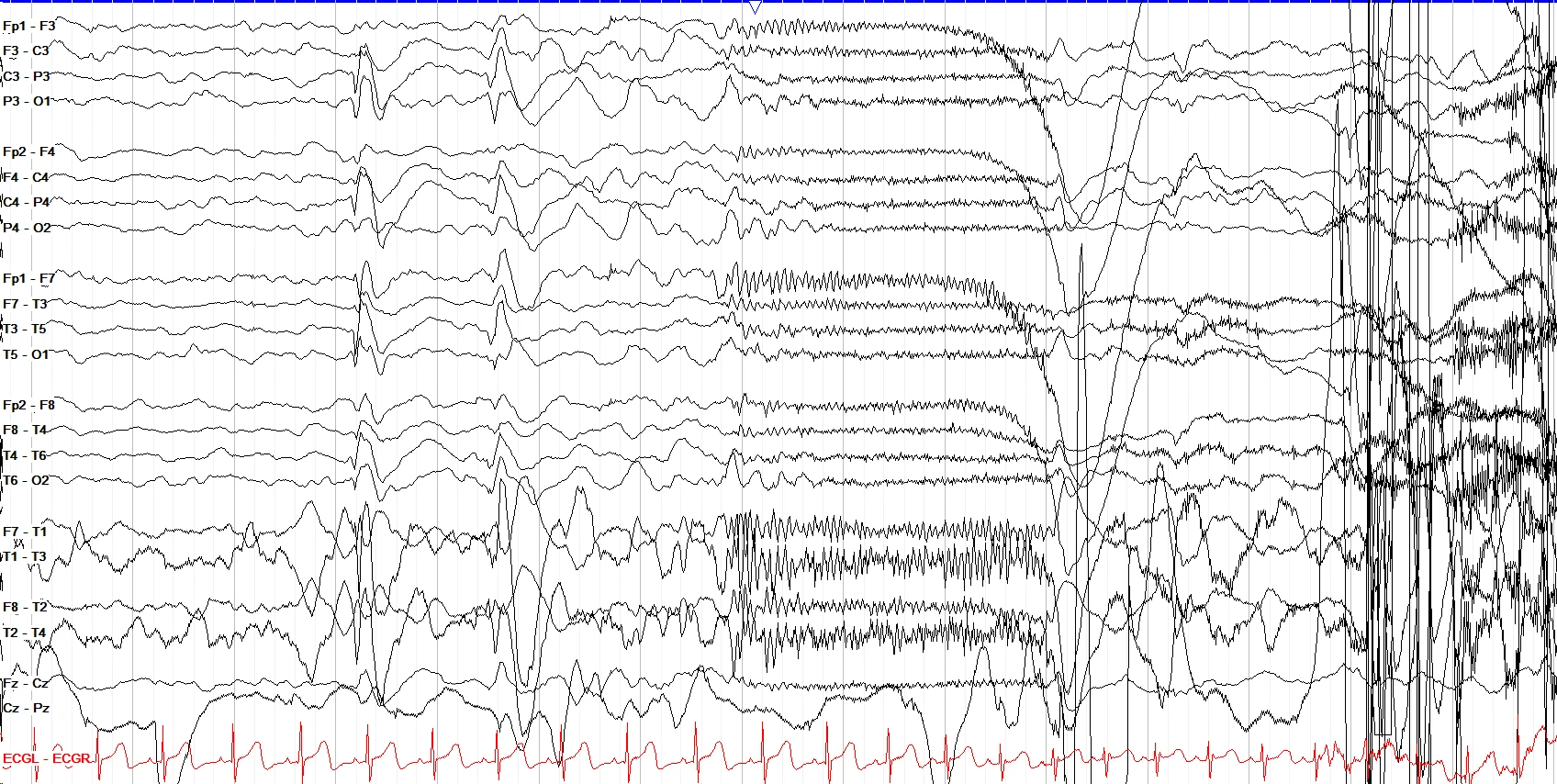

Тоник таталт — Жишээ II
Tonic seizure II
Типик абсанс таталт
Typical absence seizure

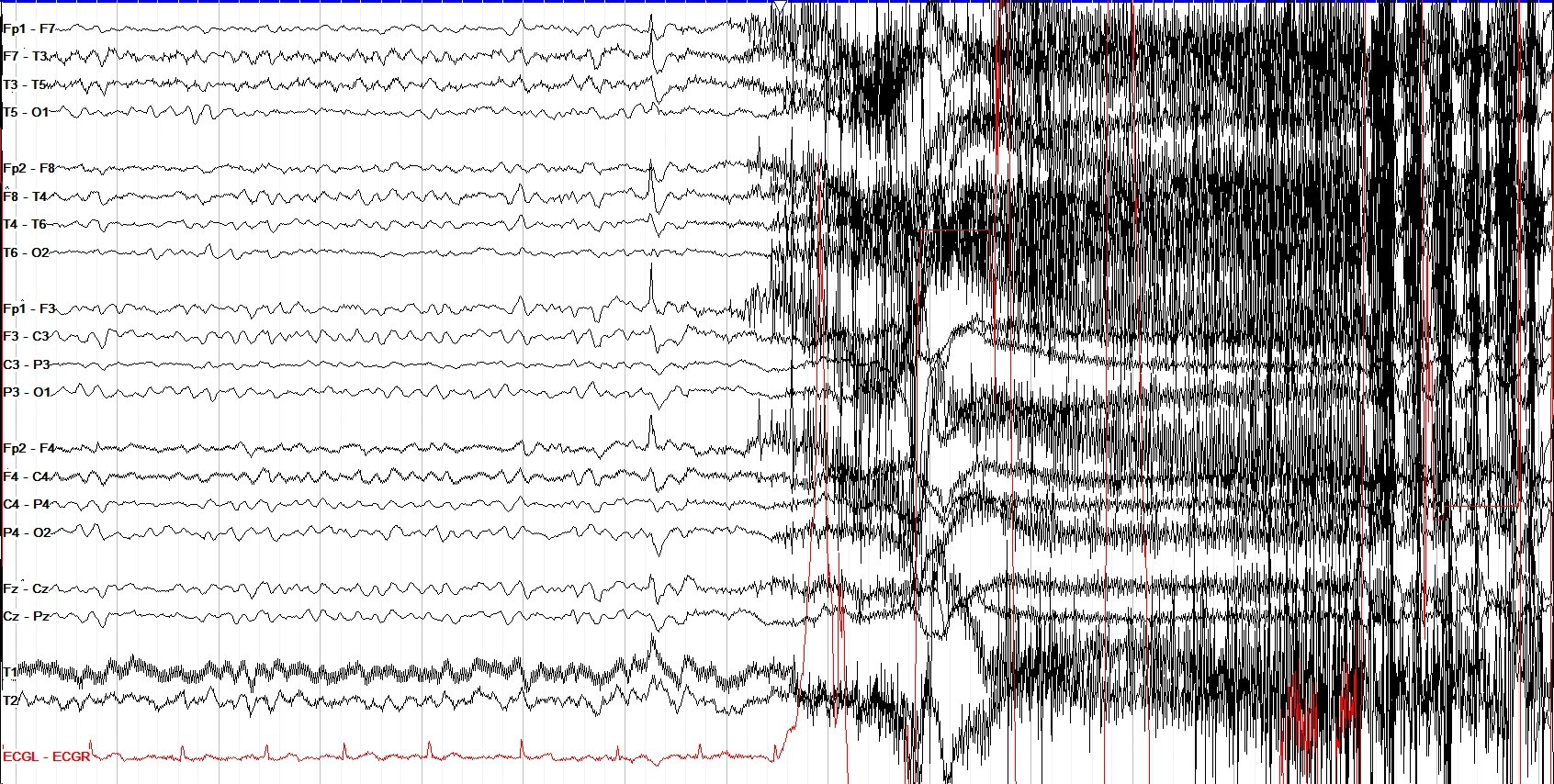

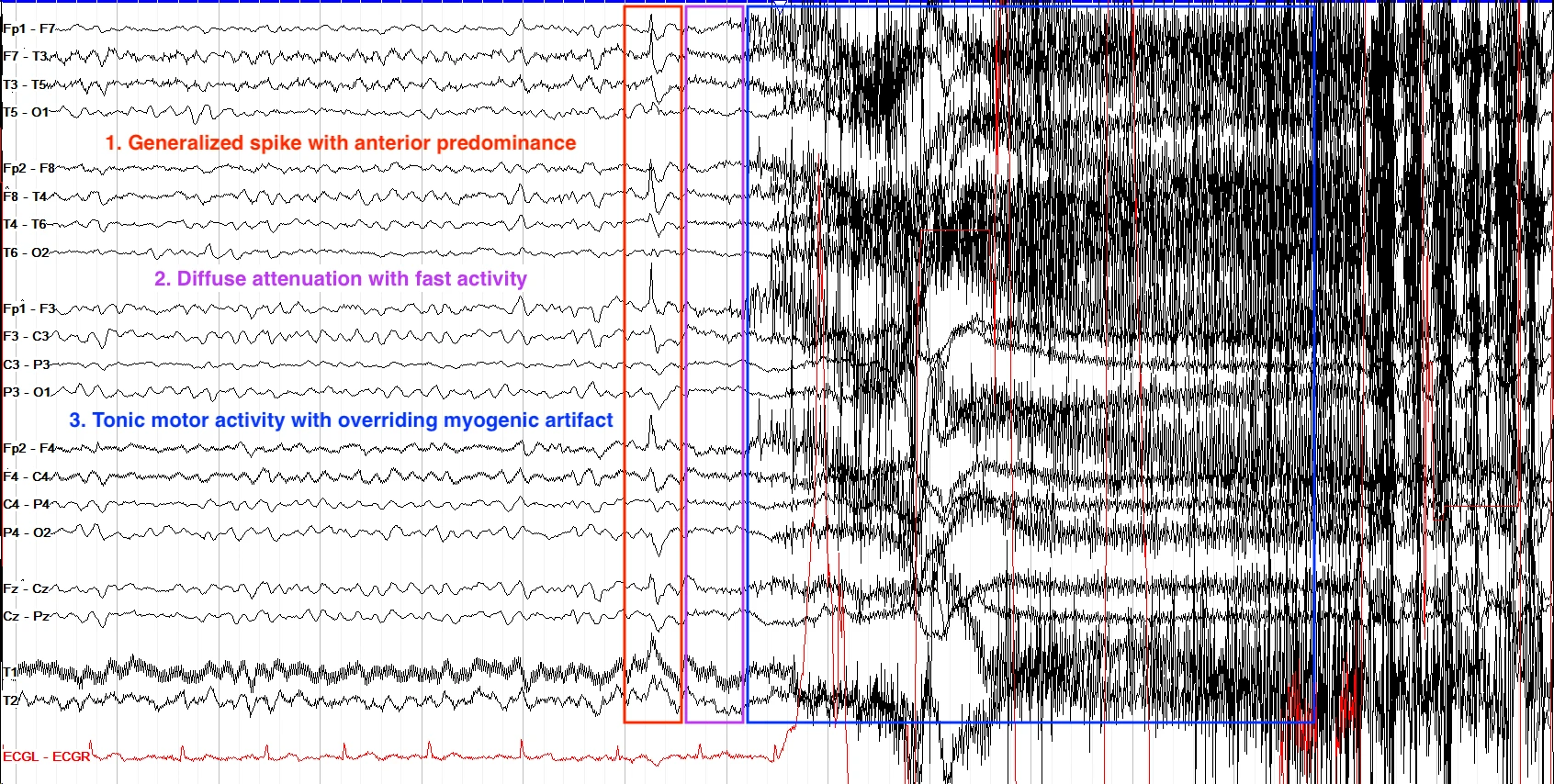

Ерөнхий тархмал таталт
Generalized seizure
Ерөнхий тархмал субклиник таталт
Generalized subclinical seizure
“Generalized” гэж юуг хэлэх вэ?
Generalized seizure нь эхлэлээсээ bilaterally distributed network-ийг хурдан хамарсан байдлаар илэрнэ.
Энэ нь бүх cortical electrode дээр яг ижил amplitude-тай, төгс synchronous байх ёстой гэсэн үг биш.
EEG distribution-ийг clinical seizure classification-тай хамтатган тайлбарлана.
Generalized discharge дотор regional predominance эсвэл богино focal-appearing fragment харагдаж болно. Нэг жижиг хэсгийг тасдаж хараад focal onset гэж яаравчлан дүгнэхгүй.
Ямар morphology харагдаж болох вэ?
Generalized spike-and-wave activity нь зарим generalized epilepsy/seizure context-д чухал EEG pattern.
Дараалсан хэд хэдэн спайк ба дараах аажим долгионоос бүрдэх morphology.
Зарим tonic seizure-ийн үед generalized fast activity төрлийн ictal pattern ажиглагдаж болно.
Frequency, morphology эсвэл distribution өөрчлөгдөх нь ictal interpretation-д чухал clue.
Миоклоник таталт
Гэнэт, маш богино булчингийн агшилт. Нэг эсвэл олон булчингийн бүлгийг хамарч болно.
Generalized polyspike-wave эсвэл өөр generalized epileptiform discharge нь myoclonic jerk-тэй time-locked байж болно.
Myoclonic jerk-ийн үед video болон EMG channel байгаа бол EEG discharge-тай temporal relationship-ийг шалгах нь маш үнэ цэнтэй.
Тоник таталт
Tonic movement өөрөө хүчтэй EMG/movement artifact үүсгэж болно. Иймээс event-ийн яг эхний хэсгийг анхааралтай унш.
Типик абсанс таталт
Abrupt behavioral arrest байж болно.
EEG дээр generalized spike-and-wave discharge илэрнэ.
Childhood absence epilepsy-ийн үед ictal generalized spike-wave нь ихэвчлэн 2.5–4 Hz хүрээнд байна.
Hyperventilation нь susceptible өвчтөнд absence discharge/seizure-ийг идэвхжүүлж болно.
Frequency ганцаараа syndrome diagnosis хийхгүй. Age, seizure semiology, background болон бусад EEG features-ийг хамтатган үнэлнэ.
Clinical шинж бүдэг эсвэл илрээгүй EEG event
Duration, frequency, morphology, evolution болон distribution-ийг системтэй үнэл.
Нүд, нүүр, гарын жижиг хөдөлгөөн, behavioral pause зэрэг subtle correlate байгаа эсэхийг дахин шалга.
Боломжтой бол event-ийн үеийн responsiveness/cognition-ийг үнэл.
“Subclinical” гэдэг нэр нь clinical correlate илрээгүй эсвэл танигдаагүйг илэрхийлж болох тул EEG event-ийг бүтэн video-EEG context-д тайлбарлах нь зөв.
Эхлэлийн network-ийг ялгах
Bilaterally distributed from onset
Эхлэлээсээ bilateral network хурдан хамрагдана.
One hemispheric network
Нэг hemisphere-ийн network-оос эхэлж цааш тархаж болно.
Focal seizure хурдан bilateral тархвал хожуу хэсэг нь generalized мэт харагдаж болно. Тиймээс хамгийн эхний ictal change-ийг заавал шалга.
Symmetry ба synchrony
Хоёр талын homologous regions хэр зэрэг хамрагдаж байгааг шалга.
Discharges хоёр талд temporal relationship ямар байгааг үнэл.
Amplitude хоёр талд яг ижил байх албагүй.
Frontal эсвэл өөр regional predominance байж болно.
Evolution-ийг хэрхэн унших вэ?
Давтамж
Pattern-ийн frequency цаг хугацаанд өөрчлөгдөж байна уу?
Хэлбэр
Waveform дараалсан шинэ morphology руу шилжиж байна уу?
Далайц
Amplitude-ийн өөрчлөлтийг бусад features-тэй хамтатган хар.
Тархалт
Spatial distribution цаг хугацаанд өөрчлөгдөж байна уу?
Activation procedures
Absence epilepsy context-д generalized spike-wave discharge болон clinical absence-ийг идэвхжүүлж болно.
Photosensitive generalized epilepsy-д photoparoxysmal response илэрч болно.
Generalized epileptiform discharges sleep-д идэвхжих эсвэл fragment хэлбэртэй харагдаж болно.
Зарим generalized epilepsy syndrome-д awakening period клиникийн хувьд чухал context байж болно.
Хүүхдийн EEG-д
Хүүхдийн generalized ictal EEG-г нас, developmental stage, syndrome, background organization, sleep/wake state, medication болон clinical semiology -тэй хамтатган тайлбарлана.
Focal мэт харагдах generalized discharge
Ялангуяа нойронд generalized epileptiform discharge fragment хэлбэртэй болох үед нэг тал эсвэл нэг region-д давамгай харагдаж болно.
Бүтэн recording, хоёр талын morphology, бусад generalized discharges болон clinical context-ийг хамтатган үнэл.
Generalized seizure мэт харагдаж болох зүйлс
Muscle artifact
Tonic/myoclonic movement-ийн үед diffuse fast artifact үүсч болно.
Movement artifact
Rhythmic хөдөлгөөн олон channel-д synchronous activity мэт харагдаж болно.
Eye movement
Frontal predominance бүхий ocular artifact-ийг generalized cerebral discharge-аас ялгана.
Photic driving
Physiologic photic driving-ийг photoparoxysmal response-оос ялгана.
Sleep transients
Physiologic sleep graphoelements-ийг epileptiform activity гэж хэт тайлбарлахгүй.
Focal → bilateral spread
Focal onset seizure хурдан bilateral тархсан эсэхийг эхний seconds-ээс шалгана.
Түгээмэл алдаа
Bilateral харагдлаа гээд автоматаар generalized onset гэж дүгнэх.
Seizure-ийн эхний seconds-ийг харахгүй байх.
3 Hz spike-wave хараад шууд absence syndrome оношлох.
Полиспайк-аажим долгионы бүрдэл хараад автоматаар JME гэж дүгнэх.
Muscle artifact-ийг generalized fast activity гэж андуурах.
Clinical semiology-г EEG-ээс тусгаарлан тайлбарлах.
Focal-appearing fragment-ийг шууд focal epilepsy гэж үзэх.
Age болон syndrome context-ийг үл тоомсорлох.
10 алхмаар унших
Generalized гэдгийг нэг channel биш, network-оор шийд
ONSET → DISTRIBUTION → MORPHOLOGY → EVOLUTION → CLINICAL
Bilateral pattern харагдсан үед “эхнээсээ bilateral байсан уу, эсвэл focal onset-оос дараа нь тархсан уу?” гэдэг асуултыг хамгийн түрүүнд тавь.Өөрийгөө шалгах
1. Generalized seizure-ийн үндсэн network ойлголт аль вэ?
2. Typical absence seizure-тэй хамгийн нийцэх EEG pattern?
3. Миоклоник таталтын EEG-г тайлбарлахад хамгийн чухал нэмэлт мэдээлэл аль вэ?
4. Bilateral ictal activity харагдвал focal vs generalized onset-ийг ялгах хамгийн чухал алхам?
5. Generalized seizure EEG-г системтэй уншихад аль нь зөв вэ?
6. Нойронд generalized discharge нэг region-д давамгай fragment хэлбэртэй харагдвал?
10 секундэд санах
Эх сурвалж
- Beniczky S, Trinka E, Wirrell E, et al. Updated classification of epileptic seizures: A position paper by the International League Against Epilepsy. Epilepsia. 2025;66(6):1804–1823. doi:10.1111/epi.18338.
- Hirsch LJ, Fong MWK, Leitinger M, et al. American Clinical Neurophysiology Society's Standardized Critical Care EEG Terminology: 2021 Version. J Clin Neurophysiol. 2021;38(1):1–29. doi:10.1097/WNP.0000000000000806.
- Hirsch E, French J, Scheffer IE, et al. ILAE definition of the Idiopathic Generalized Epilepsy Syndromes: Position statement by the ILAE Task Force on Nosology and Definitions. Epilepsia. 2022. doi:10.1111/epi.17236.
- Kane N, Acharya J, Beniczky S, et al. A revised glossary of terms most commonly used by clinical electroencephalographers and updated proposal for the report format of the EEG findings. Clin Neurophysiol Pract. 2017;2:170–185. doi:10.1016/j.cnp.2017.07.002.
Хэмт ба үечилсэн EEG хэв шинжүүд
GPDs • LPDs • BiPDs • GRDA • LRDA • Modifiers • BIRDs • Ictal–Interictal Continuum
Critical care EEG-г уншихдаа pattern-ийг шууд “таталт” гэж нэрлэхээс өмнө main term → localization → frequency → morphology → modifiers → evolution → clinical context гэсэн дарааллаар системтэй тодорхойлно.
RPP-г хурдан таних 6 асуулт
Давтагдах waveform-уудын хооронд тодорхой interval байна уу?
Waveform morphology ба interval харьцангуй жигд давтагдаж байна уу?
Generalized, lateralized эсвэл bilateral independent уу?
Pattern-ийн frequency-г тоон утгаар хэмж.
+F, +R, +S зэрэг нэмэлт features байгаа эсэхийг шалга.
Frequency, morphology эсвэл distribution өөрчлөгдөж байна уу?
RPP terminology нь EEG pattern-ийг стандартчилах зориулалттай. Pattern-ийн нэр нь өөрөө etiology эсвэл clinical diagnosis биш.
Бодит EEG жишээнүүд
Эхлээд OFF хувилбарыг өөрөө унш. Дараа нь ON болгож annotation-тай хувилбартай харьцуул.
Asynchronous GPDs vs BiPDs
Synchrony ба independence-ийг ялгах жишээ
GPDs +F
Generalized Periodic Discharges + Fast activity
Generalized Periodic Discharges
GPDs
GRDA +S
Generalized Rhythmic Delta Activity + Sharp
GRDA — Жишээ II
Generalized Rhythmic Delta Activity
GRDA
Generalized Rhythmic Delta Activity
GPDs ба GRDA-ийн завсрын morphology
In-between GPDs and GRDA
GPDs with triphasic morphology
Трифаз morphology бүхий GPDs
Зүүн temporal LRDA — нойронд
Left temporal Lateralized Rhythmic Delta Activity
Баруун temporal BIRDs • 4–5 Hz
Brief Potentially Ictal Rhythmic Discharges
Баруун temporal LRDA • 1.5 Hz
Right temporal LRDA
Mixed morphology — comparison
Хоёр тусдаа EEG trace-ийг morphology-ийн хувьд харьцуулах жишээ
Эхлээд Main Term-ийг сонго
Давтагдах waveform/discharge-уудын хооронд тодорхой interval ажиглагдана.
Delta frequency waveform-ууд rhythmic байдлаар үргэлжилнэ.
Spike/polyspike болон дараах аажим долгионы morphology.
RPP-ийн main term 2 нь PD, RDA эсвэл SW. BIRDs болон IIC нь ACNS 2021-д RPP main term биш, тусдаа Section E ба Section F ангилал юм.
Periodic vs Rhythmic
Давтагдах waveform-уудын хооронд inter-discharge interval байна.
Waveform morphology болон interval харьцангуй жигд үргэлжилнэ.
Нэг waveform-ийг томруулж харахаас илүү хэд хэдэн секундын epoch дээр repetition pattern-ийг харьцуул.
Distribution-ийг тодорхойлох
Bilaterally synchronous, reasonably symmetric pattern.
Нэг hemisphere/region-д давамгай; bilateral asynchronous lateralized pattern мөн энэ ангилалд орж болно.
Хоёр hemisphere-д independent patterns.
Нэг hemisphere-д хоорондоо independent хоёр pattern.
Олон distinct independent locations-д pattern илэрнэ.
GPDs
GPDs нь generalized distribution бүхий periodic discharges.
Frequency, prevalence, duration, morphology болон modifiers-ийг нэмэлтээр тодорхойлно.
GPDs нь олон өөр clinical/etiologic нөхцөлд ажиглагдаж болох тул pattern-ийн нэрийг etiology-тэй шууд адилтгахгүй.
LPDs
LPDs нь нэг hemisphere эсвэл нэг region-д давамгай periodic discharges юм.
Тайлагнахдаа frequency, prevalence, duration, amplitude, sharpness, plus modifiers (+F/+R) болон fluctuation/evolution-ийг системтэй тодорхойлно.
LPDs нь acute structural lesion зэрэг олон clinical context-д ажиглагдаж болох бөгөөд pattern-ийн нэр нь өөрөө electrographic seizure гэсэн үг биш.
LPDs = discharge → interval → discharge. LRDA = lateralized continuous rhythmic delta activity. Periodicity ба rhythmicity-г бүхэл epoch-оор нь ялгаж хар.
Одоогийн 12 зурагт dedicated LPD OFF/ON pair өгөөгүй тул зохиомол зураг нэмээгүй. LPD зураг ирвэл энэ хэсэгт шууд холбоно.
BiPDs
BiPDs-ийн гол санаа нь хоёр талын periodic discharge independently үүсч байгаа явдал. Хоёр талд waveform харагдаж байна гэдэг ганцаараа GPDs гэж нэрлэх үндэслэл болохгүй.
+F • +R • +S
Үндсэн pattern дээр нэмэгдсэн fast activity.
Periodic discharge дээр нэмэгдсэн rhythmic component.
RDA дээр sharp эсвэл spike-like component нэмэгдсэн.
“Plus” modifier нь pattern-ийг илүү нарийн тодорхойлно. Гэхдээ +F, +R эсвэл +S байгаа нь дангаараа electrographic seizure гэсэн үг биш.
GRDA
Үндсэн activity нь delta frequency хүрээнд байна.
Consecutive waveform-ууд relatively uniform morphology-тай.
Bilateral generalized distribution-тай.
Sharp/spike-like component нэмэгдэж болно.
Critical-care EEG-д бүх RPP ижил seizure association-тай биш. Pattern type, frequency, modifiers болон clinical context-ийг тусад нь үнэл.
LRDA
Нэг hemisphere эсвэл region-д давамгай rhythmic delta.
Frequency-г Hz-ээр тодорхойл.
+S зэрэг modifier байгаа эсэхийг шалга.
Evolution болон clinical correlate байгаа эсэхийг заавал үнэл.
LRDA нь seizure risk-тэй холбоотой байж болох ч pattern-ийг дангаар нь seizure гэж нэрлэхгүй. Frequency, modifiers, evolution болон clinical context чухал.
Triphasic morphology
“Triphasic morphology” гэдэг нь waveform-ийн morphology-г тодорхойлж байгаа нэршил.
Үндсэн main term-ийг эхлээд тогтоож, дараа нь triphasic morphology-г descriptor хэлбэрээр тэмдэглэнэ.
Энэ morphology олон clinical context-д илэрч болно. EEG morphology-оор etiology-г автоматаар тогтоохгүй.
BIRDs ба IIC-ийг RPP main term-ээс тусад нь ангилна
Brief Potentially Ictal Rhythmic Discharges — RPP main term биш, тусдаа potentially ictal discharge category.
Ictal–Interictal Continuum — qualifying EEG patterns-ийг clinical context-д авч үзэх framework.
Энэ хичээлд BIRDs/IIC-ийг нэг дор заах зорилгоор багтаасан ч ACNS ангиллаар RPP-ийн main terms биш.
BIRDs
Маш богино rhythmic event.
Rhythmic morphology-той.
Localization-ийг тодорхойл.
Seizure association-ийг clinical context-д үнэл.
Ictal–Interictal Continuum
IIC нь electrographic seizure-ийн шалгуурыг бүрэн хангахгүй боловч clinical нөхцөлөөс хамааран ictal significance байж болох EEG pattern-уудыг авч үзэх conceptual framework юм.
Давтамж нэмэгдэх тусам pattern-ийн significance өөрчлөгдөж болно.
+F/+R/+S зэрэг features-ийг хамтатган үнэл.
Frequency, morphology, location-ийн evolution-ийг шалга.
Examination, imaging, medication, etiology болон clinical change чухал.
IIC pattern-ийг EEG morphology ганцаараа биш, тухайн өвчтөний clinical context болон serial EEG өөрчлөлттэй хамтатган тайлбарлана.
Pattern-ийг seizure-ээс ялгах
Periodic/rhythmic morphology, location, frequency, modifiers.
Temporal/spatial evolution байгаа эсэхийг шалга.
Clinical correlate болон context-ийг шалга.
Seizure / IIC / RPP interpretation.
RPP-г 10 алхмаар унших
Түгээмэл алдаа
GPDs-ийг автоматаар “metabolic encephalopathy” гэж нэрлэх.
Triphasic morphology-г etiology гэж ойлгох.
GRDA болон GPDs-ийг хооронд нь андуурах.
LRDA-г автоматаар electrographic seizure гэж нэрлэх.
+F/+R/+S modifier-ийг main term-ийн оронд ашиглах.
Bilateral asynchronous PDs-ийг GPDs гэж буруу ангилах.
Frequency-г хэмжилгүй qualitative тайлбар хийх.
Evolution болон clinical correlate-ийг шалгахгүй байх.
Pattern-ийг эхлээд нэрлэ. Дараа нь significance-ийг шийд.
MAIN TERM → LOCATION → FREQUENCY → MODIFIER → EVOLUTION → CLINICAL
“Энэ seizure мөн үү?” гэж эхлэхээс өмнө “Энэ pattern яг юу вэ?” гэдгийг стандарт нэршлээр тодорхойл.Өөрийгөө шалгах
1. GPDs-ийн зөв тайлал аль вэ?
2. Generalized rhythmic delta activity-ийн товчлол?
3. GPDs +F дахь “+F” юуг илэрхийлэх вэ?
4. Triphasic morphology-ийн тухай зөв өгүүлбэр?
5. LRDA илэрсэн үед аль дүгнэлт зөв вэ?
6. BiPDs-ийн гол шинж?
7. LPDs-ийн зөв тайлал аль вэ?
8. RPP interpretation-ийн хамгийн зөв дараалал?
10 секундэд санах
Эх сурвалж
- Hirsch LJ, Fong MWK, Leitinger M, et al. American Clinical Neurophysiology Society's Standardized Critical Care EEG Terminology: 2021 Version. J Clin Neurophysiol. 2021;38(1):1–29. doi:10.1097/WNP.0000000000000806.
- Kane N, Acharya J, Beniczky S, et al. A revised glossary of terms most commonly used by clinical electroencephalographers and updated proposal for the report format of the EEG findings. Clin Neurophysiol Pract. 2017;2:170–185. doi:10.1016/j.cnp.2017.07.002.
- Beniczky S, Trinka E, Wirrell E, et al. Updated classification of epileptic seizures: A position paper by the International League Against Epilepsy. Epilepsia. 2025;66(6):1804–1823. doi:10.1111/epi.18338.
Generalized Slowing
EEG-ийн суурь идэвхийн тархмал удаашрал нь тархины үйл ажиллагааны ерөнхий алдагдлыг илэрхийлж болох nonepileptiform EEG шинж юм.
Хэрхэн таних вэ?
Удаан идэвх нь нэг голомтоор хязгаарлагдахгүй, хоёр талд өргөн тархсан байна.
Нас ба сэрүүн байдлын төлөвт хүлээгдэж буй суурь хэмээс theta/delta идэвх давамгай болно.
Суурь EEG-ийн зохион байгуулалт буурч, хэвийн anterior–posterior gradient бүдгэрч болно.
PDR удаашрах, муу зохион байгуулалттай болох, эсвэл хүнд үед танигдахгүй болж болно.
Өдөөлтөнд EEG хэрхэн өөрчлөгдөж байгааг заавал үнэлнэ.
Нас, ухамсрын түвшин, нойр, эмийн нөлөө, метаболик болон системийн нөхцөлтэй хамтатган тайлбарлана.
Бодит EEG жишээнүүд
Mild Generalized Slowing
Хөнгөн зэргийн тархмал суурь удаашрал.
Суурь хэмийн давтамж, зохион байгуулалт, posterior dominant rhythm болон тархалтын хэмжээг эхэлж үнэл.
Moderate Generalized Slowing
Дунд зэргийн тархмал суурь удаашрал.
Удаан идэвх хэр өргөн тархсан, background organization хэр алдагдсан, PDR хадгалагдсан эсэхийг шалга.
Severe Generalized Slowing
Хүнд зэргийн тархмал суурь удаашрал.
Хүнд generalized slowing үед зөвхөн “delta байна” гэж дүгнэхгүй. Continuity, organization, reactivity болон бусад background шинжийг хамтад нь үнэл.
Generalized Slowing гэж юу вэ?
Diffuse background slowing
Generalized slowing гэдэг нь тухайн өвчтөний нас, сэрүүн байдлын төлөв болон физиологийн нөхцөлд хүлээгдэж буйгаас илүү удаан EEG идэвх тархмал байдлаар илрэхийг хэлнэ.
Энэ нь өөрөө эпилептиформ discharge биш бөгөөд тархины үйл ажиллагааны ерөнхий алдагдлыг илэрхийлж болох EEG шинж юм.
EEG өөрчлөлтийн шалтгааныг клиник нөхцөлтэй хамтатган тогтооно.
Mild → Moderate → Severe
Mild Slowing
- Background бага зэрэг удааширсан
- PDR харьцангуй хадгалагдаж болно
- Organization их хэмжээгээр алдагдаагүй байж болно
- Theta activity нэмэгдэх боломжтой
Moderate Slowing
- Удаан идэвх илүү давамгай
- Background organization буурна
- PDR удааширч эсвэл муу зохион байгуулалттай болно
- Theta/delta activity илүү тод болно
Severe Slowing
- Тархмал delta activity давамгайлж болно
- Хэвийн organization мэдэгдэхүйц алдагдана
- PDR танигдахгүй байж болно
- Reactivity болон continuity-г заавал үнэлнэ
Юуг системтэй үнэлэх вэ?
Frequency
Тухайн нас болон төлөвт хүлээгдэж буй background frequency-тэй харьцуул.
PDR
Давтамж, symmetry, organization болон eye opening-д attenuation байгаа эсэх.
AP Gradient
Хэвийн anterior–posterior organization хадгалагдсан эсэхийг шалга.
Symmetry
Тархмал удаашрал үнэхээр bilateral/diffuse эсэх, нэмэлт focal asymmetry байгаа эсэх.
Continuity
Ялангуяа хүнд өвчтөнд continuous, discontinuous эсвэл suppression шинж байгаа эсэх.
Reactivity
Дуу, хүрэлцэх болон бусад зохих өдөөлтийн дараа EEG background өөрчлөгдөж байгаа эсэх.
Generalized vs Focal Slowing
Generalized Slowing
- Өргөн, bilateral тархалт
- Background бүхэлдээ удааширсан байж болно
- Diffuse cerebral dysfunction-тэй нийцэж болно
- Шалтгаан нь олон янз, nonspecific
Focal Slowing
- Тодорхой бүсэд давамгай
- Тогтвортой эсвэл intermittent байж болно
- Focal cerebral dysfunction-ийг сэжиглүүлнэ
- Structural lesion зэрэг шалтгааныг клиниктэй уялдуулна
Эмнэлзүйн ач холбогдол
Diffuse cerebral dysfunction
Generalized slowing нь тархины үйл ажиллагааны тархмал алдагдалтай нийцэж болох боловч шалтгаан-өвөрмөц EEG шинж биш.
EEG-ийн хүндийн зэрэг болон клиник байдал хоорондоо тодорхой хэмжээнд уялдаж болох ч EEG-г дангаар нь ашиглан этиологийг тогтоохгүй.
Метаболик / токсик энцефалопати
Системийн хүнд өвчин
Эмийн болон седатив нөлөө
Postictal state
Diffuse cerebral injury
Ухамсрын түвшний өөрчлөлттэй бусад нөхцөл
State & Medication
Drowsiness / Sleep
Нойрмоглох болон нойрны үед физиологийн удаан идэвх нэмэгддэг. Сэрүүн EEG-тэй андуурч болохгүй.
Medication
Седатив болон төв мэдрэлийн тогтолцоонд нөлөөлөх эмүүд background EEG-г өөрчилж болно.
Consciousness
EEG авах үеийн ухамсрын түвшинг мэдэхгүйгээр background slowing-ийг зөв тайлбарлах боломжгүй.
Хүүхдийн EEG-д
Age matters.
Хүүхдийн хэвийн EEG background нь нас ахихын хэрээр өөрчлөгдөн боловсордог. Иймээс насанд хүрэгчдийн хэвийн давтамжийг хүүхдэд шууд хэрэглэхгүй.
Нярай болон бага насны хүүхдийн физиологийн удаан идэвхийг эмгэг generalized slowing гэж буруу тайлбарлахаас зайлсхийх хэрэгтэй.
Андуурах зүйлс
Drowsiness
Сэрүүн байдлаас нойрмог байдал руу шилжих үед alpha буурч theta нэмэгдэх нь физиологийн байж болно.
Sleep
Нойрны хэвийн удаан идэвхийг патологийн generalized slowing гэж бүү тайлбарла.
Age
Хүүхдийн насанд тохирох background нь насанд хүрэгчдийнхээс удаан байж болно.
Medication
Эмийн нөлөөгүй мэтээр EEG-г тайлбарлах нь background abnormality-г хэт үнэлэхэд хүргэж болно.
Focal + Generalized
Generalized slowing байгаа ч дээр нь нэмэлт focal abnormality давхар байж болно.
Epileptiform ≠ Slowing
Удаан идэвх дангаараа spike эсвэл sharp wave гэсэн үг биш.
Read the Trace — 8 Steps
“Slow” гэдгийг хараад шууд abnormal гэж бүү дүгнэ.
Эдгээрийг хамтад нь үнэлсний дараа generalized slowing гэж дүгнэнэ.
Quick Quiz
1. Generalized slowing-ийн хамгийн зөв тайлбар аль вэ?
2. Background slowing үнэлэхийн өмнө аль мэдээлэл хамгийн чухал вэ?
3. Generalized slowing өөрөө юуг батлахгүй вэ?
4. Хүнд generalized slowing үед дараахаас алийг хамтад нь үнэлэх вэ?
5. Хүүхдийн EEG-д generalized slowing үнэлэх зөв арга?
Generalized Slowing Summary
Тархмал удаан background activity.
Nonepileptiform EEG abnormality.
Diffuse cerebral dysfunction-тэй нийцэж болно.
Этиологи-өвөрмөц биш.
Age + state + medication заавал харгалзана.
Frequency-ээс гадна organization, PDR, continuity, reactivity-г үнэлнэ.
Үндсэн эх сурвалж
- Kane N, Acharya J, Beniczky S, et al. A revised glossary of terms most commonly used by clinical electroencephalographers and updated proposal for the report format of the EEG findings. Clin Neurophysiol Pract. 2017;2:170–185. DOI: 10.1016/j.cnp.2017.07.002.
- Hirsch LJ, Fong MWK, Leitinger M, et al. American Clinical Neurophysiology Society's Standardized Critical Care EEG Terminology: 2021 Version. J Clin Neurophysiol. 2021;38(1):1–29. DOI: 10.1097/WNP.0000000000000806.
Focal Slowing
Тархины тодорхой бүсэд давамгай илрэх theta болон/эсвэл delta давтамжийн удаан идэвх нь тухайн бүсийн cerebral dysfunction-ийг илэрхийлж болох nonepileptiform EEG шинж юм.
Хэрхэн таних вэ?
Удаан идэвх нь тодорхой бүсэд давамгай, regional distribution-тэй байна.
Theta болон delta давтамжийн идэвх тухайн бүсэд хэвийн background-аас илүү давамгайлна.
Intermittent эсвэл continuous байдлаар илэрч болно.
Polymorphic буюу хэлбэр, давтамж нь хувьсамтгай удаан идэвх түгээмэл.
Эсрэг талтай харьцуулахад frequency, amplitude эсвэл organization ялгаатай байж болно.
EEG localization-ийг мэдрэлийн үзлэг, imaging болон клиник өгөгдөлтэй уялдуулна.
Бодит EEG жишээнүүд
Left Temporal Intermittent Delta Slowing
Зүүн temporal бүсэд intermittent байдлаар илрэх focal delta slowing.
Удаашрал бүх бичлэгийн турш тасралтгүй байна уу, эсвэл хэсэг хугацаанд илэрч алга болж байна уу? Мөн эсрэг temporal бүстэй харьцуул.
Left Continuous Polymorphic Delta Slowing
Зүүн талд continuous, polymorphic delta slowing давамгайлсан жишээ.
Удаан идэвхийн persistence болон morphology-г тусад нь үнэл. Continuous focal polymorphic delta нь тухайн бүсийн тогтвортой dysfunction-ийг илүү хүчтэй сэжиглүүлэх боломжтой.
Right Posterior Polymorphic Delta Slowing
Баруун posterior бүсэд давамгай polymorphic delta slowing.
“Focal slowing” гэж зогсохгүй, аль hemisphere болон аль region-д maximum байгааг тодорхойлж тайлагнана.
Focal Slowing гэж юу вэ?
Regional cerebral dysfunction
Focal slowing гэдэг нь EEG-ийн тодорхой анатомийн бүсэд тухайн нас болон төлөвт хүлээгдэж буй background-аас илүү удаан давтамжийн идэвх давамгайлахыг хэлнэ.
Тогтвортой focal slowing нь тухайн бүсийн cerebral dysfunction-ийг сэжиглүүлэх бөгөөд structural болон nonstructural олон шалтгаантай байж болно.
Удаан идэвх дангаараа spike, sharp wave эсвэл seizure гэсэн үг биш.
Intermittent vs Continuous
Intermittent Focal Slowing
- Бичлэгийн тодорхой хэсгүүдэд илэрнэ.
- Хэсэг хугацаанд алга болж болно.
- State-dependent өөрчлөлтийг шалгана.
- Нойрмоглол, нойрны нөлөөг харгалзана.
- Regional dysfunction-тэй нийцэж болно.
Continuous Focal Slowing
- Бичлэгийн ихэнх хугацаанд хадгалагдана.
- Тогтвортой regional abnormality үүсгэнэ.
- Structural dysfunction-ийг илүү анхаарна.
- Imaging болон клиник localization-тай харьцуулна.
- Underlying lesion-ийг EEG дангаараа тогтоохгүй.
Polymorphic Delta Slowing
Хэлбэр ба давтамж нь хувьсамтгай
Polymorphic delta activity нь мөчлөг бүр ижил хэлбэртэй давтагдахгүй, morphology болон frequency нь хувьсамтгай удаан идэвх юм.
Хаана удааширч байна вэ?
“Continuous polymorphic delta slowing is present over the left temporal region.”
Зөвхөн “abnormal EEG” гэж бичихээс илүү distribution + persistence + morphology-г тодорхойлно.Focal vs Generalized Slowing
Focal Slowing
- Regional maximum
- Нэг hemisphere-д давамгай байж болно
- Regional cerebral dysfunction
- Structural correlation-ийг анхаарна
- Localization-ийг тайланд дурдана
Generalized Slowing
- Diffuse / bilateral distribution
- Background бүхэлдээ удааширч болно
- Diffuse cerebral dysfunction
- Systemic / metabolic context чухал
- Organization, PDR, reactivity үнэлнэ
Эмнэлзүйн ач холбогдол
EEG нь dysfunction-ийг харуулна — этиологийг дангаараа тогтоохгүй
Focal slowing нь тухайн бүсийн тархины үйл ажиллагаа хэвийн бус байгааг илэрхийлж болох ч шалтгаан нь олон янз байна.
Focal slowing илэрлээ гээд дээрх өвчнүүдийн аль нэгийг EEG-ээр шууд оношлохгүй. Clinical history, neurologic examination болон neuroimaging-тай хамтатган тайлбарлана.
Focal Slowing vs Epileptiform Discharge
| Feature | Focal Slowing | Epileptiform Discharge |
|---|---|---|
| Morphology | Ихэвчлэн broad / polymorphic slow activity | Pointed spike/sharp morphology байж болно |
| Frequency | Theta / delta давамгай | Duration-аас гадна morphology ба field чухал |
| Field | Regional slowing | Physiologic cerebral field шаардлагатай |
| Meaning | Focal cerebral dysfunction | Cortical hyperexcitability-тэй нийцэж болно |
| Epilepsy? | Дангаараа батлахгүй | Клиник нөхцөлтэй хамтатган тайлбарлана |
Хүүхдийн EEG-д
Age + State + Symmetry
Хүүхдийн background EEG наснаас хамаарч мэдэгдэхүйц өөрчлөгддөг. Иймээс focal slowing үнэлэхдээ тухайн насанд хүлээгдэж буй background maturation-ийг харгалзана.
Нойрмоглол болон нойрны физиологийн удаан идэвхийг focal abnormality гэж буруу тайлбарлахгүй байх нь чухал.
Андуурах зүйлс
Drowsiness
Нойрмоглох үед background physiologic байдлаар удааширна.
Sleep
Нойрны физиологийн удаан идэвхийг regional abnormality гэж бүү хэт тайлбарла.
Eye Movement
Frontal slow deflection нь ocular artifact байж болохыг шалга.
Movement Artifact
Movement болон electrode artifact нь хуурамч regional slowing үүсгэж болно.
Asymmetric Montage
Technical болон electrode асуудлаас үүссэн asymmetry-г cerebral abnormality гэж бүү үз.
Postictal Slowing
Таталтын дараах focal slowing түр зуур илэрч болох тул timing чухал.
Read the Trace — 8 Steps
“Where is it slow?” гэдгээс эхэл.
Focal slowing-ийг зөвхөн “slow wave” гэж нэрлэхээс илүү хаана, ямар давтамжтай, intermittent эсвэл continuous эсэх, morphology ямар байгааг тодорхойл.
Quick Quiz
1. Focal slowing-ийн үндсэн EEG ач холбогдол аль вэ?
2. Focal slowing тайлагнахад аль мэдээлэл хамгийн хэрэгтэй вэ?
3. Continuous focal polymorphic delta slowing илэрвэл?
4. Focal slowing-ийн mimic аль нь байж болох вэ?
5. Хүүхдийн focal slowing үнэлэхэд хамгийн зөв зарчим?
Focal Slowing Summary
Тодорхой region-д давамгай удаан идэвх.
Theta болон/эсвэл delta байж болно.
Intermittent эсвэл continuous байж болно.
Polymorphic delta нь focal dysfunction-тэй нийцэж болно.
Focal slowing ≠ epileptiform discharge.
Clinical + imaging correlation зайлшгүй.
Үндсэн эх сурвалж
- Kane N, Acharya J, Beniczky S, et al. A revised glossary of terms most commonly used by clinical electroencephalographers and updated proposal for the report format of the EEG findings. Clin Neurophysiol Pract. 2017;2:170–185. DOI: 10.1016/j.cnp.2017.07.002.
- Hirsch LJ, Fong MWK, Leitinger M, et al. American Clinical Neurophysiology Society's Standardized Critical Care EEG Terminology: 2021 Version. J Clin Neurophysiol. 2021;38(1):1–29. DOI: 10.1097/WNP.0000000000000806.
Drowsiness
Сэрүүн байдлаас нойрны N1 үе рүү шилжихэд posterior dominant rhythm (PDR) суларч, background-д theta идэвх нэмэгдэн, frontal сувгуудад slow roving eye movements илэрч болох физиологийн transition state.
Хэрхэн таних вэ?
Сэрүүн үеийн posterior dominant rhythm аажмаар суларч, тогтвортой байдал нь буурна.
Background-д theta activity нэмэгдэж, сэрүүн EEG-ийн organization өөрчлөгдөнө.
Frontal сувгуудад удаан, roving нүдний хөдөлгөөн илэрч болно.
Сэрүүн үеийн frequent blink artifact багасах эсвэл алга болох хандлагатай.
Frontal/temporal EMG activity багасах нь behavioral state өөрчлөгдөж буйг дэмжинэ.
EEG morphology-г patient state, eye movements болон өмнөх awake background-тай харьцуулна.
Бодит EEG жишээнүүд
Drowsiness / N1 Transition
PDR attenuation болон slow roving eye movements-ийг танина.
Posterior rhythm суларч байна уу? Frontal сувгуудад эсрэг polarity бүхий удаан ocular deflection ажиглагдаж байна уу? Awake background-тай харьцуул.
Normal Drowsiness
PDR attenuation, eyeblink absence болон muscle artifact reduction-ийг ажиглана.
EEG-ийн өөрчлөлтийг ганц feature-ээр биш, posterior rhythm, ocular activity, muscle artifact болон behavioral state-ийг хамтад нь үнэлнэ.
Drowsiness гэж юу вэ?
Wake → Sleep transition
Drowsiness гэдэг нь сэрүүн байдлаас нойрны эхний үе рүү шилжих физиологийн төлөв юм.
Энэ үед awake EEG-ийн зохион байгуулалт аажмаар өөрчлөгдөж, posterior alpha/PDR сулран, theta activity нэмэгддэг.
State transition-тэй холбоотой физиологийн theta activity-г generalized cerebral dysfunction гэж автоматаар тайлбарлахгүй.
Awake → Drowsiness → N1
Сэрүүн
- PDR тод
- Eye blink түгээмэл
- Muscle artifact илүү
- Background organized
Нойрмоглол
- PDR attenuate
- Theta нэмэгдэнэ
- Slow eye movements
- EMG багасна
Нойрны эхний үе
- Alpha further reduced
- Low-voltage mixed frequency
- Slow eye movements байж болно
- Vertex waves гарч эхэлж болно
PDR хэрхэн өөрчлөгдөх вэ?
Posterior rhythm аажмаар сулрана
Drowsiness үед PDR-ийн amplitude, persistence болон organization буурч болно.
Slow Roving Eye Movements
Frontal сувгуудад хамгийн тод
Удаан lateral eye movements нь frontopolar electrodes дээр том amplitude бүхий удаан deflection хэлбэрээр харагдаж болно.
Нүдний хөдөлгөөний чиглэлээс хамааран зүүн ба баруун frontal derivation-д polarity ялгаатай байж болно.
Нойрмоглолыг дэмжих бусад шинж
Сэрүүн үеийн frequent blink artifact багасч болно.
Frontal болон temporal EMG contamination багасна.
Voluntary movement artifact багасах хандлагатай.
Alpha dominance буурч, mixed frequency activity нэмэгдэнэ.
Drowsiness vs Generalized Slowing
Drowsiness
- State-dependent
- PDR attenuation дагалдана
- Slow eye movements байж болно
- EMG / blink багасна
- Sleep progression илэрнэ
Generalized Slowing
- Behavioral state-аар бүрэн тайлбарлагдахгүй
- Diffuse theta/delta excess
- Background organization алдагдаж болно
- Reactivity буурч болно
- Clinical context шаардлагатай
Хүүхдийн EEG-д
Age + State + Maturation
Хүүхдийн EEG background, posterior rhythm болон sleep patterns наснаас хамаарч өөрчлөгдөнө.
Иймээс drowsiness-ийн theta activity-г үнэлэхдээ тухайн хүүхдийн нас, developmental maturation болон behavioral state-ийг заавал харгалзана.
Андуурах зүйлс
Generalized Slowing
Physiologic theta-г encephalopathy гэж хэт тайлбарлаж болохгүй.
Eye Movement Artifact
Slow frontal deflection-ийг cerebral delta activity гэж андуурч болно.
Temporal Theta
Drowsy state-д гарсан theta-г focal abnormality гэж шууд дүгнэхгүй.
Electrode Artifact
Slow drift болон electrode artifact-г physiologic eye movement-ээс ялгана.
Sharp Transients
Drowsiness үед гарсан ганц sharp transient нь epileptiform discharge гэсэн үг биш.
Age Effect
Pediatric EEG-д насанд тохирсон background-ийг adult standard-аар бүү үнэл.
Read the Trace — 8 Steps
“Before calling it slowing — identify the state.”
Drowsiness танихад нэг wave-ээс илүү state transition-ийг бүхэлд нь хар.
Quick Quiz
1. Drowsiness эхлэхэд аль өөрчлөлт түгээмэл вэ?
2. Drowsiness үед frontal сувгуудад юу илэрч болох вэ?
3. Drowsiness-ийн theta-г pathological slowing-оос ялгахад?
4. Drowsiness үед muscle artifact ихэвчлэн?
5. Хүүхдийн drowsiness EEG үнэлэх зөв зарчим?
Drowsiness Summary
Wake → sleep transition.
PDR attenuate хийнэ.
Theta activity нэмэгдэнэ.
Slow roving eye movements илэрч болно.
Eyeblink ба EMG artifact багасна.
Drowsiness ≠ pathological slowing.
Үндсэн эх сурвалж
- Kane N, Acharya J, Beniczky S, et al. A revised glossary of terms most commonly used by clinical electroencephalographers and updated proposal for the report format of the EEG findings. Clin Neurophysiol Pract. 2017;2:170–185. DOI: 10.1016/j.cnp.2017.07.002.
- St. Louis EK, Frey LC, Britton JW, et al. Electroencephalography (EEG): An Introductory Text and Atlas of Normal and Abnormal Findings in Adults, Children, and Infants. American Epilepsy Society.
Sleep Stage N2
NREM нойрны II үе • Sleep Spindles • K-complexes
N2 үе нь sleep spindle болон K-complex илрэхээр танигддаг NREM нойрны чухал үе юм.
N2 үеийг хэрхэн таних вэ?
N2 Sleep
NREM нойрны II үе. N1-ээс гүнзгий боловч N3 slow-wave sleep-д хараахан шилжээгүй үе.
Sleep Spindle
Ихэвчлэн төв болон frontocentral хэсэгт тод илэрдэг 11–16 Hz давтамжтай хэмнэллэг идэвхжил.
K-complex
Нойрны үед илрэх өндөр далайцтай, хоёр фазтай өвөрмөц transient. N2 үеийг таних гол шинжүүдийн нэг.
EEG үндсэн шинж
Sleep Spindles
Sleep spindle нь 11–16 Hz давтамжтай, ихэвчлэн 12–14 Hz-ийн хэмнэллэг идэвхжил байна. Үргэлжлэх хугацаа нь ≥0.5 секунд.
Тархалт
Sleep spindle нь ихэвчлэн central / frontocentral хэсэгт хамгийн тод ажиглагдана.
K-complex
K-complex нь тод negative component-ийн дараах positive component бүхий өндөр далайцтай transient бөгөөд нийт үргэлжлэх хугацаа нь ≥0.5 секунд байна.
Background
N1 үед эхэлсэн low-amplitude mixed-frequency background үргэлжилж болох боловч spindle болон K-complex илрэх нь N2 үеийг танихад чухал.
Бодит EEG жишээнүүд
Зураг дээр дарж эсвэл Annotations OFF / ON товчийг ашиглан тэмдэглэгээг харьцуулна уу.
N2 Sleep EEG
N2 Sleep EEG
N2 Sleep EEG
N1 → N2 → N3
| Үе | Гол EEG шинж | Таних түлхүүр |
|---|---|---|
| N1 | Low-amplitude mixed-frequency activity, vertex waves илэрч болно. | Wakefulness-ээс нойр руу шилжих үе |
| N2 | Sleep spindle + K-complex | N2-ийн гол landmarks |
| N3 | Өндөр далайцтай аажим долгион давамгайлна | Slow-Wave Sleep |
5 алхмаар таних
Анхаарах зүйлс
N2 үеийг таних хамгийн чухал physiologic sleep landmarks-ийн нэг.
N2 үед хэвийн физиологийн sleep transient байдлаар илэрч болно.
Нойрны физиологийн transient-ийг зөвхөн sharp contour-т тулгуурлан epileptiform discharge гэж дүгнэж болохгүй.
Morphology, distribution, sleep state болон clinical context-ийг хамтад нь үнэлнэ.
Өөрийгөө шалгаарай
1. N2 үеийг таних хамгийн онцлог EEG шинж аль вэ?
2. Sleep spindle-ийн давтамжийн хүрээ аль вэ?
3. Sharp хэлбэртэй sleep transient харагдвал хамгийн зөв арга аль вэ?
3 зүйл тогтоогоорой
N2-ийн гол landmarks = Sleep Spindle + K-complex.
Sleep spindle нь 11–16 Hz, ≥0.5 секунд үргэлжилнэ.
Sleep transient-ийг epileptiform discharge-аас morphology + distribution + state ашиглан ялгана.
Эх сурвалж
- American Academy of Sleep Medicine. The AASM Manual for the Scoring of Sleep and Associated Events.
- Seminar in Epileptology: Normal awake and sleep patterns, interictal abnormalities, and ictal patterns on scalp EEG.
- Technical notes for digital polysomnography recording in sleep medicine practice.
N3 Sleep
NREM нойрны III үе • Slow-Wave Sleep
N3 нь NREM нойрны хамгийн гүн үе бөгөөд EEG-д өндөр далайцтай аажим долгион давамгайлах нь гол онцлог юм. Энэ үеийг мөн Slow-Wave Sleep (SWS) гэж нэрлэдэг.
N3 Sleep гэж юу вэ?
Deep NREM Sleep
N3 нь NREM нойрны хамгийн гүн үе. Сэрээхэд харьцангуй хэцүү бөгөөд EEG background илүү синхрон, өндөр далайцтай аажим идэвхжилтэй болно.
Slow Waves
N3-ийн үндсэн EEG шинж нь 0.5–2 Hz давтамжтай, өндөр далайцтай аажим долгион юм.
Slow-Wave Sleep
Аажим долгион давамгайлах тул N3 үеийг Slow-Wave Sleep гэж нэрлэдэг.
N3 үеийн EEG шинж
Slow-Wave Activity
N3 үед 0.5–2 Hz давтамжтай аажим долгион тодорно. Эдгээр долгион нь N2 үеийн background-аас илүү удаан биш, харин давтамж багатай аажим долгион гэдгээрээ тодорхойлогдоно.
High Amplitude
Аажим долгионы далайц нь frontally хэмжихэд ихэвчлэн ≥75 μV peak-to-peak байна.
Epoch-ийн ≥20%
AASM sleep staging-ийн зарчмаар 30 секундийн epoch-ийн ≥20%-д slow-wave activity илэрвэл N3 гэж ангилна.
Frontally Prominent
N3-ийн өндөр далайцтай аажим долгион ихэвчлэн frontal derivations-д илүү тод ажиглагдана.
Sleep Spindles
Sleep spindle N3 үед бүрэн алга болох албагүй. Зарим epoch-д spindle давхар ажиглагдаж болно.
Deep Sleep Context
N3-ийг зөв танихдаа зөвхөн нэг аажим долгионыг бус, нийт epoch-ийн бүтэц болон sleep state-ийг хамтад нь үнэлнэ.
N3 / Slow-Wave Sleep
EEG зураг дээр дарж эсвэл Annotations OFF / ON товчийг ашиглан тэмдэглэгээтэй болон тэмдэглэгээгүй хувилбарыг харьцуулна уу.
N3 Sleep EEG
N3-ийг 5 алхмаар таних
N2 ба N3-ийг ялгах
| Шинж | N2 Sleep | N3 Sleep |
|---|---|---|
| Гол landmark | Sleep spindle, K-complex | Өндөр далайцтай аажим долгион |
| Slow-wave activity | Давамгай биш | Давамгай |
| Давтамж | Mixed-frequency background | 0.5–2 Hz |
| Далайц | Хувьсамтгай | ≥75 μV peak-to-peak |
| Sleep spindle | N2-ийн гол landmark | Илэрч болох ч N3-ийн гол шалгуур биш |
| Нойрны гүн | Дунд шат | Deep NREM sleep |
Хүүхдийн N3 Sleep
Насны нөлөө
Sleep architecture болон N3-ийн хэмжээ наснаас хамаарч өөрчлөгдөнө. Хүүхдийн EEG-г насанд хүрэгчдийн бичлэгтэй шууд адилтгаж болохгүй.
Өндөр далайц
Хүүхдийн нойрны EEG-д физиологийн аажим идэвхжил илүү тод, өндөр далайцтай харагдаж болно.
Sleep activation
Нойр нь зарим interictal epileptiform discharge-ийг идэвхжүүлж болох тул physiologic sleep pattern болон epileptiform activity-г ялган үнэлнэ.
Андуурахаас сэргийлэх
Аажим долгион ≠ эмгэг
N3 үед өндөр далайцтай аажим долгион нь физиологийн хэвийн sleep pattern байж болно.
Нэг долгионоор N3 гэж бүү дүгнэ
Нэг өндөр далайцтай аажим долгион харагдсанаар N3 гэж ангилахгүй. Нийт epoch-ийг үнэлнэ.
Artifact-ийг шалга
Movement, sweat болон electrode artifact нь low-frequency activity үүсгэж болох тул morphology болон distribution-ийг шалгана.
Epileptiform activity
Нойроор идэвхжсэн spike/sharp discharge-ийг physiologic slow-wave activity-тай андуурахгүйгээр morphology-г үнэлнэ.
Өөрийгөө шалгаарай
1. N3 Sleep-ийн хамгийн онцлог EEG шинж аль вэ?
2. N3-ийн slow-wave activity-ийн давтамжийн хүрээ аль вэ?
3. 30 секундийн epoch-ийг N3 гэж ангилахад slow-wave activity ойролцоогоор хэдэн хувийг эзлэх шаардлагатай вэ?
4. N3-ийн аажим долгион аль хэсэгт илүү тод ажиглагдах хандлагатай вэ?
5. N3 үед sleep spindle илэрвэл аль тайлбар зөв вэ?
3 зүйл тогтоогоорой
N3 = Slow-Wave Sleep. NREM нойрны хамгийн гүн үе.
Гол EEG шинж нь 0.5–2 Hz, ≥75 μV өндөр далайцтай аажим долгион.
30 секундийн epoch-ийн ≥20%-д slow-wave activity илэрвэл N3 гэж ангилна.
Эх сурвалж
- American Academy of Sleep Medicine. The AASM Manual for the Scoring of Sleep and Associated Events.
- Berry RB, et al. Rules for scoring respiratory events, arousals and sleep stages according to AASM sleep-scoring terminology.
- Normal EEG sleep architecture and physiologic sleep patterns in clinical electroencephalography.
Other Sleep EEG Patterns
Physiologic Sleep Transients & Normal Variants
Нойр болон нойрмоглох үед илрэх зарим физиологийн EEG pattern нь sharp, rhythmic эсвэл spike-like morphology-той харагдаж, epileptiform discharge-тай андуурагдаж болно.
Энэ хичээлийн зорилго нь POSTS, Wicket Waves, RMTD, Small Sharp Spikes болон 14 & 6 Hz Positive Bursts-ийг таньж, эмгэг EEG өөрчлөлтөөс ялгах юм.
POSTS
Positive Occipital Sharp Transients of Sleep
Positive Occipital Sharp Transients of Sleep
POSTS нь нойрны үед илэрдэг хэвийн физиологийн occipital transient юм. Sharp morphology-той учраас epileptiform sharp wave-тай андуурагдах боломжтой.
Recognition Guide
Real EEG Examples
Positive Occipital Sharp Transients
Зураг дээр дарж OFF ↔ ON
POSTS — Second Example
Зураг дээр дарж OFF ↔ ON
Wicket Waves
Temporal Arciform EEG Variant
Arciform Temporal Pattern
Wicket waves нь temporal бүсэд илэрдэг arciform буюу wicket-shaped хэвийн EEG variant. Зарим wicket нь sharp харагддаг тул temporal epileptiform discharge гэж хэт тайлбарлах эрсдэлтэй.
Recognition Guide
Temporal Wicket Pattern
Зураг дээр дарж OFF ↔ ON
Common pitfall: Isolated sharp-looking wicket-ийг morphology-г нь context-оос салган temporal spike гэж ангилахгүй.
RMTD
Rhythmic Mid-Temporal Theta of Drowsiness
Rhythmic Mid-Temporal Theta of Drowsiness
RMTD нь нойрмоглох үед илэрч болох rhythmic temporal theta activity. Rhythmic харагддаг учраас temporal ictal pattern-тай андуурагдаж болох ч хэвийн variant юм.
Rhythmic Mid-Temporal Theta
Зураг дээр дарж OFF ↔ ON
Small Sharp Spikes
Also called BETS • Benign Epileptiform Transients of Sleep
Small Sharp Spikes (SSS) гэдэг нэршлийг энд үндсэн нэр болгон хэрэглэв. BETS нь уламжлалт/alternative нэршил бөгөөд нэрэнд “epileptiform” орсон нь тухайн pattern өөрөө эпилепсийн баталгаа гэсэн утгатай биш.
Brief Small Sharp Transients
Small sharp spikes нь ихэвчлэн бага далайцтай, богино хугацаатай sharp transient хэлбэрээр drowsiness/light sleep үед илэрч болох benign sleep variant юм.
SSS / BETS
Зураг дээр дарж OFF ↔ ON
Important: “BETS” гэсэн хуучин нэршлийн epileptiform гэдэг үгэнд тулгуурлан epilepsy гэж дүгнэж болохгүй.
14 & 6 Hz Positive Bursts
14- and 6-Hz Positive Bursts
Positive Bursts During Drowsiness & Sleep
14- ба 6-Hz positive bursts нь ялангуяа хүүхэд, өсвөр насанд танигддаг physiologic EEG variant бөгөөд drowsiness болон хөнгөн нойрны үед илэрч болно.
13-year-old Example
Polarity matters: “Spike-like” харагдсан гэдгээр нь epileptiform spike гэж ангилахгүй. Montage болон polarity-г заавал шалгана.
5 Pattern-ийг зэрэгцүүлж харах
| Pattern | Гол morphology | Distribution | State | Common Pitfall |
|---|---|---|---|---|
| POSTS | Positive sharp transient | Occipital | Sleep | Occipital sharp wave |
| Wicket Waves | Arciform / wicket-shaped | Temporal | Drowsiness / sleep | Temporal spike |
| RMTD | Rhythmic theta | Mid-temporal | Drowsiness | Temporal seizure |
| Small Sharp Spikes | Brief small sharp transient | Temporal | Drowsiness / light sleep | Temporal epileptiform spike |
| 14 & 6 Hz Bursts | Positive rhythmic bursts | Posterior temporal | Drowsiness / light sleep | Spike-like discharge |
Normal Variant vs Epileptiform Discharge
Нэг sharp transient-ийг хараад шууд “epileptiform” гэж нэрлэхээс өмнө дараах шинжүүдийг системтэй шалгана.
Distribution
Тухайн pattern-д тохирох physiologic distribution байна уу?
Polarity
Positive эсвэл negative polarity-г montage-тай хамт үнэл.
Field
Convincing physiologic electrical field байгаа эсэхийг шалга.
After-going Slow Wave
Дараах аажим долгион байгаа эсэхийг morphology-той хамт үнэл.
State
Wakefulness, drowsiness, NREM эсвэл REM аль үед илэрч байна?
Evolution
Rhythmic activity frequency, morphology эсвэл spatial distribution-аар evolution үзүүлж байна уу?
EEG pattern-ийг зөвхөн нэг sharp contour-д тулгуурлан тайлбарлахгүй.
Хүүхдийн EEG-д юуг анхаарах вэ?
Age Matters
Хэвийн EEG pattern-ийн morphology болон prevalence нас, хөгжлийн үе шаттай холбоотой өөрчлөгдөнө.
Sleep Activates EEG
Нойр нь physiologic transients төдийгүй epileptiform discharge-ийг ч тодруулж болох тул хооронд нь ялгах шаардлагатай.
14 & 6 Hz Bursts
14- ба 6-Hz positive bursts нь хүүхэд, өсвөр насны EEG-д танихад онцгой ач холбогдолтой variant.
Whole Recording
Нэг waveform-аас илүү тухайн хүүхдийн background, sleep stage болон бүх бичлэгийн context-ийг үнэлнэ.
Хамгийн түгээмэл алдаа
Sharp = Epileptiform гэж үзэх
Sharp contour өөрөө epileptiform discharge-ийн хангалттай шалгуур биш.
Polarity-г үл тоох
POSTS болон 14 & 6 Hz bursts зэрэг pattern-д polarity нь recognition-ийн чухал хэсэг.
Rhythmic = Seizure гэж үзэх
RMTD rhythmic харагддаг. Ictal evolution болон clinical context-ийг шалгах шаардлагатай.
Sleep stage-ийг үл тоох
Physiologic pattern-үүдийн sleep-state association нь зөв interpretation хийхэд тусална.
Single Channel Interpretation
Нэг electrode/channel дээр тулгуурлахгүй. Spatial field болон montage-ийг бүхэлд нь үнэл.
Clinical Context-гүй дүгнэх
EEG finding-ийг clinical indication болон бүх бичлэгийн context-оос тусгаарлан тайлбарлахгүй.
Өөрийгөө шалгаарай
1. POSTS-ийн хамгийн characteristic distribution аль вэ?
2. Wicket Waves-ийн гол morphology аль вэ?
3. RMTD-ийг temporal seizure-ээс ялгахад аль шинж хамгийн чухал вэ?
4. BETS гэсэн нэршлийн тухай аль нь зөв вэ?
5. 14 & 6 Hz Positive Bursts-ийн чухал recognition clue аль вэ?
6. Normal variant ба epileptiform discharge-ийг ялгах хамгийн зөв арга аль вэ?
5 pattern — 5 recognition clue
Sharp ≠ Epileptiform. EEG interpretation-д morphology-г distribution, polarity, field, sleep state болон clinical context-тэй үргэлж хамтатган үнэл.
Эх сурвалж
- American Clinical Neurophysiology Society. Standardized Critical Care EEG Terminology and clinical EEG terminology resources.
- American Academy of Sleep Medicine. The AASM Manual for the Scoring of Sleep and Associated Events.
- Standard clinical electroencephalography references describing benign EEG variants and physiologic sleep-related patterns.
- Pediatric EEG references describing age-dependent physiologic EEG patterns and sleep activation.
Sleep EEG Patterns Complete
Drowsiness → N1 → N2 → N3 → REM → Other Sleep EEG Patterns
NEUROEDU · ARTIFACTS · LESSON 01
Eye artifacts
Нүдний артефакт
Eye blinks · Vertical eye movements · Lateral eye movements · Slow rolling eye movements
ARTIFACTS · ХИЧЭЭЛИЙН ДАРААЛАЛ
Бүлгийн төлөвлөгөө
- Eye artifacts — Нүдний артефакт · Энэ хичээл
- Muscle artifacts — Булчингийн артефакт
- Chewing & tongue — Зажлах, хэлний хөдөлгөөний артефакт
- ECG & pulse — Зүрхний цахилгаан идэвх, судасны лугшилтын артефакт
- Electrode artifacts — Электродын артефакт
- Movement artifacts — Хөдөлгөөний артефакт
- Sweat artifacts — Хөлсний артефакт
- Electrical & environmental — Цахилгаан, орчны артефакт
02–08: дараагийн хичээлүүдийн төлөвлөгөө.
CORE CONCEPT
Яагаад нүдний хөдөлгөөн ЭЭГ-д бичигддэг вэ?
Эвэрлэг бүрхэвч нь торлогтой харьцуулахад эерэг потенциалтай тул нүд диполь мэт үйлчилнэ. Хөдөлгөөн хийхэд дух орчмын электродод хэмжигдэх потенциал өөрчлөгдөнө. Энэ нь тархины бор гадаргын идэвх биш. [1,2]
Нүдэнд ойр духны холболтууд.
Видео, EOG, үйл явдлын тэмдэглэгээ.
Дэлгэц дээрх хазайлтын чиглэл холболтоос хамаарна.
“Дээш хазайсан = spike” гэж дүгнэхгүй. Электродын дараалал, лавлах электрод, туйлын дүрслэлийг шалгана.
EEG GALLERY · 11 EXAMPLES
ЭЭГ жишээнүүд
OFF хувилбарыг эхлээд уншаад ON тэмдэглэгээтэй харьцуулна. Хос бүр бие даасан Annotation товчтой.
EEG EXAMPLE 01
Eye artifacts · Жишээ 1
Эхлээд тэмдэглэгээгүй зургийг уншаад, ON хувилбартай харьцуулаарай. Зураг дээр дарахад мөн OFF ↔ ON солигдоно.
Зургийг унших дараалал
- Урд духны холболтуудыг олж, хэлбэлзлийн тархалтыг ажигла.
- Нүдний хөдөлгөөнтэй холбоотой тэмдэглэгээ байгаа эсэхийг шалга.
- ON хувилбарыг нээгээд өөрийн ажиглалттай харьцуул.
EEG EXAMPLE 02
Eye artifacts · Жишээ 2
Эхлээд тэмдэглэгээгүй зургийг уншаад, ON хувилбартай харьцуулаарай. Зураг дээр дарахад мөн OFF ↔ ON солигдоно.
Зургийг унших дараалал
- Урд духны холболтуудыг олж, хэлбэлзлийн тархалтыг ажигла.
- Нүдний хөдөлгөөнтэй холбоотой тэмдэглэгээ байгаа эсэхийг шалга.
- ON хувилбарыг нээгээд өөрийн ажиглалттай харьцуул.
EEG EXAMPLE 03
Eye artifacts · Жишээ 3
Эхлээд тэмдэглэгээгүй зургийг уншаад, ON хувилбартай харьцуулаарай. Зураг дээр дарахад мөн OFF ↔ ON солигдоно.
Зургийг унших дараалал
- Урд духны холболтуудыг олж, хэлбэлзлийн тархалтыг ажигла.
- Нүдний хөдөлгөөнтэй холбоотой тэмдэглэгээ байгаа эсэхийг шалга.
- ON хувилбарыг нээгээд өөрийн ажиглалттай харьцуул.
EEG EXAMPLE 04
Eye artifacts · Жишээ 4
Эхлээд тэмдэглэгээгүй зургийг уншаад, ON хувилбартай харьцуулаарай. Зураг дээр дарахад мөн OFF ↔ ON солигдоно.
Зургийг унших дараалал
- Урд духны холболтуудыг олж, хэлбэлзлийн тархалтыг ажигла.
- Нүдний хөдөлгөөнтэй холбоотой тэмдэглэгээ байгаа эсэхийг шалга.
- ON хувилбарыг нээгээд өөрийн ажиглалттай харьцуул.
EEG EXAMPLE 05
Eye artifacts · Жишээ 5
Эхлээд тэмдэглэгээгүй зургийг уншаад, ON хувилбартай харьцуулаарай. Зураг дээр дарахад мөн OFF ↔ ON солигдоно.
Зургийг унших дараалал
- Урд духны холболтуудыг олж, хэлбэлзлийн тархалтыг ажигла.
- Нүдний хөдөлгөөнтэй холбоотой тэмдэглэгээ байгаа эсэхийг шалга.
- ON хувилбарыг нээгээд өөрийн ажиглалттай харьцуул.
EEG EXAMPLE 06
Eye artifacts · Жишээ 6
Эхлээд тэмдэглэгээгүй зургийг уншаад, ON хувилбартай харьцуулаарай. Зураг дээр дарахад мөн OFF ↔ ON солигдоно.
Зургийг унших дараалал
- Урд духны холболтуудыг олж, хэлбэлзлийн тархалтыг ажигла.
- Нүдний хөдөлгөөнтэй холбоотой тэмдэглэгээ байгаа эсэхийг шалга.
- ON хувилбарыг нээгээд өөрийн ажиглалттай харьцуул.
EEG EXAMPLE 07
Eye artifacts · Жишээ 7
Эхлээд тэмдэглэгээгүй зургийг уншаад, ON хувилбартай харьцуулаарай. Зураг дээр дарахад мөн OFF ↔ ON солигдоно.
Зургийг унших дараалал
- Урд духны холболтуудыг олж, хэлбэлзлийн тархалтыг ажигла.
- Нүдний хөдөлгөөнтэй холбоотой тэмдэглэгээ байгаа эсэхийг шалга.
- ON хувилбарыг нээгээд өөрийн ажиглалттай харьцуул.
EEG EXAMPLE 08
Eye artifacts · Жишээ 8
Эхлээд тэмдэглэгээгүй зургийг уншаад, ON хувилбартай харьцуулаарай. Зураг дээр дарахад мөн OFF ↔ ON солигдоно.
Зургийг унших дараалал
- Урд духны холболтуудыг олж, хэлбэлзлийн тархалтыг ажигла.
- Нүдний хөдөлгөөнтэй холбоотой тэмдэглэгээ байгаа эсэхийг шалга.
- ON хувилбарыг нээгээд өөрийн ажиглалттай харьцуул.
EEG EXAMPLE 09
Eye artifacts · Жишээ 9
Эхлээд тэмдэглэгээгүй зургийг уншаад, ON хувилбартай харьцуулаарай. Зураг дээр дарахад мөн OFF ↔ ON солигдоно.
Зургийг унших дараалал
- Урд духны холболтуудыг олж, хэлбэлзлийн тархалтыг ажигла.
- Нүдний хөдөлгөөнтэй холбоотой тэмдэглэгээ байгаа эсэхийг шалга.
- ON хувилбарыг нээгээд өөрийн ажиглалттай харьцуул.
EEG EXAMPLE 10
Eye artifacts · Жишээ 10
Эхлээд тэмдэглэгээгүй зургийг уншаад, ON хувилбартай харьцуулаарай. Зураг дээр дарахад мөн OFF ↔ ON солигдоно.
Зургийг унших дараалал
- Урд духны холболтуудыг олж, хэлбэлзлийн тархалтыг ажигла.
- Нүдний хөдөлгөөнтэй холбоотой тэмдэглэгээ байгаа эсэхийг шалга.
- ON хувилбарыг нээгээд өөрийн ажиглалттай харьцуул.
EEG EXAMPLE 11
Eye artifacts · Жишээ 11
Эхлээд тэмдэглэгээгүй зургийг уншаад, ON хувилбартай харьцуулаарай. Зураг дээр дарахад мөн OFF ↔ ON солигдоно.
Зургийг унших дараалал
- Урд духны холболтуудыг олж, хэлбэлзлийн тархалтыг ажигла.
- Нүдний хөдөлгөөнтэй холбоотой тэмдэглэгээ байгаа эсэхийг шалга.
- ON хувилбарыг нээгээд өөрийн ажиглалттай харьцуул.
1. Eye blinks — Нүд анивчих
Ихэвчлэн хоёр талын урд духны хэсэгт өндөр далайцтай түр зуурын хэлбэлзэл үүснэ. Анивчихад нүд дээш эргэх хөдөлгөөнтэй холбоотойгоор Fp1/Fp2 орчимд эерэг потенциал давамгайлж болно. [1,2]
Vertical eye movements — Босоо хөдөлгөөн
Дээш/доош харах, нүд нээх/аних хөдөлгөөн нь урд духны потенциалыг өөрчилнө. Зөвхөн хазайлтын дүрсээр хөдөлгөөний чиглэлийг тогтоохгүй; монтаж болон видео/EOG-той тулгана.
Бичлэг дээр юуг шалгах вэ?
- Анивчилттай хугацаагаар давхцаж байна уу?
- Fp1/Fp2-тэй холбогдох сувгууд давамгай юу?
- Арын хэсэгт ижил үйл явдал хэр тархсан байна вэ?
2. Lateral eye movements — Хэвтээ хөдөлгөөн
F7/F8 орчимд эсрэг туйлын потенциал илэрч болно. Баруун тийш харахад F8 орчим эерэг, F7 орчим сөрөг болох хандлагатай; зүүн тийш харахад эсрэгээр өөрчлөгдөнө. [2]
Энэ нь электродын потенциалын тайлбар. Биполяр сувгийн дээш/доош хазайлтыг үүнтэй шууд адилтгахгүй.
3. Slow rolling eye movements
Нойрмоглол болон N1 үед нүдний аажим өнхрөх хөдөлгөөн дух, хажуу духны сувгуудад бичигдэж болно. Суурь идэвхийн төлөв болон EOG-той хамт үнэлнэ. [1]
Холбоотой хичээл: Drowsiness · N1 sleep
COMPARE · VERIFY
Ялган таних хүснэгт
| Олдвор | Шалгах хамаарал | Алдаа |
|---|---|---|
| Урд духны түр зуурын хэлбэлзэл | Анивчилт, нүд нээх/аних үйл явдал | Шууд frontal spike гэж нэрлэх |
| F7/F8-ийн эсрэг туйл | Хэвтээ нүдний хөдөлгөөн | Phase reversal-ийг дангаар эпилептиформ гэж үзэх |
| Духны аажим хэлбэлзэл | Нойрмоглол, EOG | Шууд тархины дельта идэвх гэж үзэх |
Артефакт нь тархины жинхэнэ идэвхтэй давхцаж болно. Нэг артефакт таньснаар бүх бичлэгийг тайлбарласан гэж үзэхгүй. [2,3]
Баталгаажуулах дараалал
- Тухайн үйл явдлын хугацааг тэмдэглэ.
- Видео болон EOG байгаа бол зэрэгцүүлж хар.
- Боломжтой үед анивчих, баруун/зүүн харах энгийн үйлдлээр давтагдах эсэхийг шалга.
- Монтаж, тархалт, суурь идэвхийг дахин харьцуул.
Тайланд бичих жишиг
“Урд духны түр зуурын хэлбэлзлүүд нь видео дээрх нүд анивчилттай хугацаагаар давхцсан бөгөөд нүдний артефакттай нийцнэ.”
Энэ өгүүлбэрийг зөвхөн хугацааны хамаарлыг бодитоор шалгасан үед хэрэглэнэ.
TEST YOURSELF
Мэдлэгээ шалгаарай
Асуулт бүрд нэг хариулт сонгоод “Шалгах” товчийг дар.
Нийт 5 асуулт.
KEY TAKEAWAYS
Байрлал · Хугацаа · Монтаж
- Нүдний хөдөлгөөний артефактыг духны сувгуудаас хай.
- Видео/EOG-той хугацаагаар тулга.
- Туйл ба дэлгэцийн хазайлтыг монтажтай нь тайлбарла.
- Суурь идэвхийг тусад нь үнэл.
NEUROEDU · ARTIFACTS · LESSON 02
Muscle artifacts
Булчингийн артефакт
EMG activity · Дух, чамархай, эрүү, хүзүүний булчингийн идэвх
CORE CONCEPT
Булчингийн идэвх ЭЭГ-д хэрхэн харагддаг вэ?
Толгой, нүүр, хүзүүний булчингийн цахилгаан идэвх хуйхны электродод бүртгэгдэж, тархины бичлэг дээр давхарлан харагдаж болно. Үүнийг EMG буюу булчингийн артефакт гэнэ. [1]
Жигд бус, нягт, хурц шүдлэг хурдан идэвх нийтлэг. Дан огцом шилжилт эсвэл бөөгнөрөл хэлбэртэй ч байж болно.
Идэвхтэй булчинд ойр захын холболтод тод; зөвхөн дух, чамархайд хязгаарлагдахгүй. [2]
Дух үрчийлгэх, эрүү зуух, зажлах, ярих, хүзүү чангалахтай цаг хугацааны хамааралтай эсэхийг шалгана.
EMG өргөн давтамжтай. “Зөвхөн 20 Hz-ээс дээш бол булчин” гэсэн хатуу дүрэм хэрэглэхгүй: булчингийн идэвх alpha болон beta хүрээний EEG-г ч халхалж болно. [2]
Танихад туслах гурван асуулт
- Хаана тод байна? Хөрш холболтууд, төвийн болон захын электродын ялгааг харьцуул.
- Юутай зэрэг өөрчлөгдөв? Видео, үйл явдлын тэмдэглэл, боломжтой EMG сувгийг шалга.
- Булчин сулрахад яав? Хөдөлгөөний өмнө, үеэр, дараах EEG-г харьцуул; артефактын доорх суурь идэвхийг үнэл.
Эдгээр шинжийг хамтатган үнэлнэ. Нэг хурц долгионы хэлбэр дангаараа гарал үүслийг тогтоохгүй.
REAL EEG · 5 EXAMPLES
Тэмдэглэгээгүй зургийг эхлээд уншаарай
Annotation товч эсвэл зураг дээр дарж OFF ↔ ON солино. Зураг бүрийг бүтэн хэмжээгээр нээж болно.
EEG EXAMPLE 01
Muscle artifacts · Жишээ 1
Хамгийн нягт хурдан идэвх аль холболтод байна вэ?
Ажиглалтаа нэгтгэх
Тархалт → хэлбэр → цаг хугацааны өөрчлөлт → суурь идэвх гэсэн дарааллаар тайлбарла. ON тэмдэглэгээг өөрийн ажиглалттай харьцуул. Зөвхөн энэ кадраас булчингийн нэр эсвэл таталтын оношийг заавал тогтоох шаардлагагүй.
EEG EXAMPLE 02
Muscle artifacts · Жишээ 2
Хөрш сувгуудын тархалт адилхан байна уу?
Ажиглалтаа нэгтгэх
Тархалт → хэлбэр → цаг хугацааны өөрчлөлт → суурь идэвх гэсэн дарааллаар тайлбарла. ON тэмдэглэгээг өөрийн ажиглалттай харьцуул. Зөвхөн энэ кадраас булчингийн нэр эсвэл таталтын оношийг заавал тогтоох шаардлагагүй.
EEG EXAMPLE 03
Muscle artifacts · Жишээ 3
Бөөгнөрлийн эхлэл, төгсгөл болон суурь идэвхийг харьцуулаарай.
Ажиглалтаа нэгтгэх
Тархалт → хэлбэр → цаг хугацааны өөрчлөлт → суурь идэвх гэсэн дарааллаар тайлбарла. ON тэмдэглэгээг өөрийн ажиглалттай харьцуул. Зөвхөн энэ кадраас булчингийн нэр эсвэл таталтын оношийг заавал тогтоох шаардлагагүй.
EEG EXAMPLE 04
Muscle artifacts · Жишээ 4
Видео эсвэл EMG суваг байсан бол ямар хамаарлыг шалгах вэ?
Ажиглалтаа нэгтгэх
Тархалт → хэлбэр → цаг хугацааны өөрчлөлт → суурь идэвх гэсэн дарааллаар тайлбарла. ON тэмдэглэгээг өөрийн ажиглалттай харьцуул. Зөвхөн энэ кадраас булчингийн нэр эсвэл таталтын оношийг заавал тогтоох шаардлагагүй.
EEG EXAMPLE 05
Muscle artifacts · Жишээ 5
Эпилептиформ идэвх гэж дүгнэхээс өмнө ямар нэмэлт мэдээлэл хэрэгтэй вэ?
Ажиглалтаа нэгтгэх
Тархалт → хэлбэр → цаг хугацааны өөрчлөлт → суурь идэвх гэсэн дарааллаар тайлбарла. ON тэмдэглэгээг өөрийн ажиглалттай харьцуул. Зөвхөн энэ кадраас булчингийн нэр эсвэл таталтын оношийг заавал тогтоох шаардлагагүй.
COMPARE
Юунаас ялгах вэ?
| Хэв маяг | Ажиглах шинж | Шалгах арга |
|---|---|---|
| Булчингийн артефакт | Жигд бус хурдан идэвх; идэвхтэй булчинд ойр илүү тод байж болно. | Булчинг сулруулсан хэсэг, видео, EMG-тай харьцуулах. |
| Beta activity | Тархины beta ба EMG-ийн давтамж давхцана. Давтамж дангаар ялгахгүй. [2] | Тархалт, зохион байгуулалт, булчингийн хөдөлгөөнтэй хамаарлыг үнэлэх. |
| Spike / Полиспайк | Богино, хурц харагдах нь булчингийн идэвхтэй төстэй байж болно. | Орон зайн талбай, суурь идэвхээс ялгарах байдал, давтагдах хэлбэр, дагалдах аажим долгионыг хамтатган үнэлэх. |
| Ictal fast activity | Хурдан идэвх таталтын үед ч үүснэ; булчингийн артефакттай зэрэгцэж болно. | Бүтэн үйл явдлын эхлэл, өөрчлөлт, тархалт болон эмнэлзүйг видео-EEG-ээр үнэлэх. |
| 50/60 Hz цахилгаан шуугиан | Илүү тогтмол, нэг давтамж давамгайлах шинжтэй байж болно. | Электродын контакт, орчны төхөөрөмж болон бичлэгийн тохиргоог шалгах. |
Булчингийн артефакт илэрсэн нь таталт байхгүйг батлахгүй. Хөдөлгөөнтэй хэсэг EEG-г халхалсан бол харагдаагүй үйл явдлыг “үгүй” гэж дүгнэхгүй.
Бичлэгийн үед хийх шалгалт
- Өвчтөний нүүр, эрүү, хүзүүний хөдөлгөөн болон видео бичлэгийг харьцуул.
- Хамтран ажиллах боломжтой бол эрүү, дух, мөрөө сулруулахыг хүсэж, өөрчлөлтийг тэмдэглэ.
- Шаардлагатай бол энгийн хөдөлгөөнийг богино хугацаанд давтуулан ижил артефакт үүсэх эсэхийг шалга; үйл явдлыг тэмдэглэ.
- Электродын контакт, холболт, монтажийг шалгаж, артефакт багатай үеийг тусад нь үнэл.
- Шүүлтүүр өөрчилсөн бол тохиргоог тэмдэглэж, анхны бичлэгтэй заавал харьцуул.
High-frequency filter буюу low-pass хязгаарыг бууруулах нь хурдан EMG-г багасгаж болох ч жинхэнэ хурц, хурдан EEG бүрэлдэхүүнийг мөн өөрчилнө. Шүүсэн зураг дангаараа артефактын баталгаа биш.
Хүүхдийн бичлэгт
Уйлах, хөхөх, зажлах, нүүрээ ярвайх үед булчингийн болон хөдөлгөөний артефакт давхардаж болно. Хүүхэд тайвширсан үеийг харьцуулж, асран хамгаалагчийн ажиглалт ба видео тэмдэглэлийг ашиглана.
Нэг богино артефакттай кадраар бүх бичлэгийг үнэлэхгүй. Нойр, сэрүүн үе болон техникийн чанарыг тус тусад нь тэмдэглэнэ.
Түгээмэл алдаа
- Хурц харагдсан бүх хэлбэлзлийг spike эсвэл Полиспайк гэж нэрлэх.
- Бүх хурдан идэвхийг булчингийн гаралтай гэж үзэх.
- Булчингийн артефакт зөвхөн нэг давтамжийн хүрээнд байдаг гэж ойлгох.
- Шүүлтүүрээр багассан идэвхийг тархины гаралгүй гэж дүгнэх.
- Хөдөлгөөнтэй хэсгийн өмнөх ба дараах EEG-г шалгахгүй орхих.
TEST YOURSELF
Өөрийгөө шалгаарай
Асуулт бүрт нэг хариулт сонгоод “Хариулт шалгах” дарна.
Нийт 6 асуулт.
KEY TAKEAWAYS
Санах гол санаа
- Булчингийн идэвх EEG дээр хурдан, хурц, жигд бус харагдаж болно.
- EMG өргөн давтамжтай тул beta хүрээнд ч EEG-тэй давхцана. [2]
- Байрлал, хэлбэр, хөдөлгөөнтэй хамаарал болон булчин сулрах үеийг хамтатган үнэл.
- Шүүлтүүрийн өөрчлөлт оношийг дангаар батлахгүй.
- Артефакттай хэсэгт EEG үнэлгээний хязгаарлалтыг тодорхой тэмдэглэ.
REFERENCES
Эх сурвалж
- Britton JW et al. American Epilepsy Society, 2016. Common Artifacts During EEG Recording. Физиологийн артефакт, хөдөлгөөн ба зажлахтай холбоотой жишээнүүд.
- Goncharova II et al. Clinical Neurophysiology, 2003. EMG contamination of EEG: spectral and topographical characteristics. Булчингийн идэвхийн давтамж ба хуйхны тархалтын судалгаа.
ЭЭГ зургийн эх: NeuroEdu.mn-д байршуулсан, хэрэглэгчийн сонгосон 5 хос. Ерөнхий тайлбар нь зургуудын тодорхой электрод, булчин, оношийг баталгаажуулсан тайлан биш.
NEUROEDU · ARTIFACTS · LESSON 03
ECG & Pulse artifacts
Зүрхний цахилгаан идэвх ба судасны лугшилтын артефакт
QRS timing · Electrical contamination · Pulse-related movement
CORE CONCEPT
ECG артефакт гэж юу вэ?
Зүрхний цахилгаан идэвх EEG-ийн холболтод давхар бүртгэгдэхийг ECG артефакт гэнэ. Хурц хэлбэртэй харагдаж болох тул эпилептиформ spike-тай андуурч болно. Гол шалгалт нь ECG сувгийн QRS бүртэй цаг хугацааны тогтвортой хамааралтай эсэх юм. [2]
Богино, хурц хэлбэлзэл; харагдах туйл ба далайц нь монтажаас хамаарна.
Хэд хэдэн дараалсан QRS-тай зэрэгцүүлж шалгана.
Зүүн талд илүү тод байж болно. Байрлал дангаараа оношлох шинж биш. [2]
PULSE ARTIFACT
Судасны лугшилтаас үүсэх хөдөлгөөн
Судасны ойролцоох электрод лугшилтаар хөдөлснөөр EEG-д давтагдах хэлбэлзэл үүсч болно. Аажим долгион мэт харагдаж, давтамж нь зүрхний мөчлөгийг дагана. Энэ нь зүрхний цахилгаан идэвх шууд бичигдэхээс ялгаатай механик үүсэлтэй. [1] [2]
QRS-тэй яг давхцаж байна уу, эсвэл дараа нь тогтвортой зайтай гарч байна уу гэдгийг харьцуул. Нэг кадрын харагдах хэлбэрээр цахилгаан ба механик гарал үүслийг эцэслэн тогтоохгүй.
EEG GALLERY · 5 EXAMPLES
ЭЭГ жишээнүүд
Эхлээд OFF зургийг уншаад ON тэмдэглэгээтэй харьцуулаарай. Товч эсвэл зураг дээр дарахад солигдоно.
EEG EXAMPLE 01
ECG & Pulse artifacts · Жишээ 1
ECG суваг харагдаж байна уу? Байвал QRS-ийн цаг хугацааг тэмдэглэ.
Ажиглалтаа шалгах
Тархалт → хэлбэр → давтагдал → ECG-тэй хамаарал гэсэн дарааллаар тайлбарла. ECG суваг харагдахгүй бол QRS-тэй хамаарлыг энэ зургаас батлах боломжгүйг тэмдэглэ.
EEG EXAMPLE 02
ECG & Pulse artifacts · Жишээ 2
Сэжигтэй хэлбэлзлийг хэд хэдэн дараалсан QRS-тай харьцуулаарай.
Ажиглалтаа шалгах
Тархалт → хэлбэр → давтагдал → ECG-тэй хамаарал гэсэн дарааллаар тайлбарла. ECG суваг харагдахгүй бол QRS-тэй хамаарлыг энэ зургаас батлах боломжгүйг тэмдэглэ.
EEG EXAMPLE 03
ECG & Pulse artifacts · Жишээ 3
Аль холболтод тод байна вэ? Хөрш сувгууд болон лавлах электродыг шалга.
Ажиглалтаа шалгах
Тархалт → хэлбэр → давтагдал → ECG-тэй хамаарал гэсэн дарааллаар тайлбарла. ECG суваг харагдахгүй бол QRS-тэй хамаарлыг энэ зургаас батлах боломжгүйг тэмдэглэ.
EEG EXAMPLE 04
ECG & Pulse artifacts · Жишээ 4
Хурц эсвэл аажим хэлбэрээс гадна ямар хамаарал ажиглагдаж байна вэ?
Ажиглалтаа шалгах
Тархалт → хэлбэр → давтагдал → ECG-тэй хамаарал гэсэн дарааллаар тайлбарла. ECG суваг харагдахгүй бол QRS-тэй хамаарлыг энэ зургаас батлах боломжгүйг тэмдэглэ.
EEG EXAMPLE 05
ECG & Pulse artifacts · Жишээ 5
Дүгнэлт хийхэд ECG суваг, урт бичлэг эсвэл электродын шалгалт хэрэгтэй юу?
Ажиглалтаа шалгах
Тархалт → хэлбэр → давтагдал → ECG-тэй хамаарал гэсэн дарааллаар тайлбарла. ECG суваг харагдахгүй бол QRS-тэй хамаарлыг энэ зургаас батлах боломжгүйг тэмдэглэ.
COMPARE
ECG, лугшилт ба тархины идэвх
| Хэв маяг | Гол асуулт | Нэмэлт шалгалт |
|---|---|---|
| ECG артефакт | QRS бүртэй зэрэгцэж байна уу? | Олон зүрхний мөчлөг, монтаж ба ECG сувгийг харьцуул. |
| Лугшилтын артефакт | Зүрхний мөчлөгтэй холбоотой механик хөдөлгөөн байна уу? | Электродын байрлал, контакт болон хөдөлгөөнийг шалга. |
| Эпилептиформ discharge | Тархины гаралтай идэвхийг дэмжих хэлбэр, орон зайн талбай байна уу? | Суурь EEG, бусад үе болон ECG-тэй давхцах эсэхийг хамтатган үнэл. |
| Electrode pop | Нэг электродын техникийн асуудал байж болох уу? | Контакт ба давтагдлыг шалга; QRS-тэй тогтвортой хамаарал байгаа эсэхийг хар. |
“Хурц” эсвэл “хэмтэй” харагдах нь дангаараа эпилептиформ, таталтын идэвх гэсэн үг биш. Артефакт жинхэнэ EEG-тэй давхардаж болдог. [1]
Шалгах дараалал
- ECG сувгийг олж, дараалсан QRS-уудыг тэмдэглэ.
- Сэжигтэй хэлбэлзлийн эхлэлийг QRS-тай нэг цагийн тэнхлэг дээр харьцуул.
- Холболтуудыг харьцуулж, нийтлэг электрод эсвэл лавлах электродын нөлөөг бодолц.
- Техникч электродын контакт, судасны ойролцоох байрлалыг шалгана; өөрчилсөн бол тэмдэглэнэ.
- Өөрчлөлтийн өмнөх ба дараах бичлэгийг харьцуулж, суурь EEG үнэлэх боломжийг тэмдэглэ.
Зөвхөн шүүлтүүр өөрчлөгдөхөд хэлбэлзэл багассанаар гарал үүслийг батлахгүй.
Хүүхэд ба ICU бичлэгт
Давтагдах хэлбэлзлийг тухайн үеийн бодит ECG-тэй харьцуул. Зүрхний давтамжийг нас эсвэл тайван үеийн төсөөлсөн утгаар орлуулж болохгүй. Видео, мониторын тэмдэглэл, электродын техникийн мэдээллийг хамтатган ашиглана.
ECG сувгийн жинхэнэ өөрчлөлтийг “EEG артефакт” гэсэн нэрээр үл тоомсорлож болохгүй. Энэ хичээл нь зүрхний хэм алдагдлыг оношлох хичээл биш.
Түгээмэл алдаа
- Нэг удаагийн QRS-тай давхцлыг хангалттай баталгаа гэж үзэх.
- Зөвхөн зүүн талд байгаа учраас ECG артефакт гэж нэрлэх.
- Лугшилтын аажим хэлбэлзлийг шууд тархины голомтот аажим долгион гэж тайлбарлах.
- Электродын асуудлыг шалгахгүйгээр таталтын идэвх гэж дүгнэх.
TEST YOURSELF
Өөрийгөө шалгаарай
Асуулт бүрт нэг хариулт сонгоно.
Нийт 6 асуулт.
KEY TAKEAWAYS
Санах гол санаа
- ECG артефактад QRS-тэй тогтвортой хамаарлыг эрэлхийл.
- Лугшилтын артефакт механик хөдөлгөөнөөс үүсч болно.
- Хурц хэлбэр, нэг талын байрлал дангаараа онош биш.
- Бичлэгийн цаг хугацаа, монтаж, электродын нөхцөлийг хамтатган шалга.
REFERENCES
Эх сурвалж
- Britton JW et al. American Epilepsy Society, 2016. Common Artifacts During EEG Recording. Физиологийн артефактууд; Figure 89 — лугшилтын артефакт.
- Learning EEG. Artifacts on EEG — ECG & Cardiac. QRS-тэй хамаарал, ECG болон механик гаралтай артефактын ялгаа.
Зураг: NeuroEdu.mn-д байршуулсан хэрэглэгчийн сонгосон 5 хос. Жишээнүүдийн асуулт нь ажиглах дарааллыг заана; тодорхой электрод, артефактын дэд төрөл эсвэл оношийг урьдчилан оноогоогүй.
NEUROEDU · ARTIFACTS · LESSON 04
Electrode artifacts
Электродын артефакт
Impedance · Contact instability · Electrode pop · Reference contamination
CORE CONCEPT
Электродын асуудал EEG-д хэрхэн нөлөөлөх вэ?
Электрод–арьсны контакт тогтворгүй болох, электрод сулрах эсвэл хөдөлснөөр тархины гаралгүй хэлбэлзэл бичлэгт үүсч болно. Хурц шилжилт, суурь шугамын хэлбэлзэл, шуугиан зэрэг хэлбэрээр харагдана. [1]
Электрод–арьсны холбоосын цахилгаан импеданс. Үүнийг EEG зургийн далайцаас шууд хэмжихгүй; төхөөрөмжөөр шалгана.
Өндөр эсвэл харилцан их ялгаатай импеданс шуугианыг нэмэгдүүлж болно. Контактын тогтвортой байдлыг мөн үнэлнэ.
Артефакт сэжиглэвэл электродын нөхцөл, импедансыг дахин шалгаж, өөрчлөлтийг тэмдэглэнэ. [3]
“Impedance” гэдэг нэр нь тодорхой долгионы хэлбэрийн онош биш. Энэ жишээг импеданс/контактын сэдвээр унших бөгөөд зөвхөн файлын нэрээр electrode pop гэж тогтоохгүй.
EEG GALLERY · 4 EXAMPLES
Электродын артефакт ба ялган таних жишээнүүд
Эхлээд OFF хувилбарыг уншаад, товч эсвэл зураг дээр дарж ON тэмдэглэгээтэй харьцуулна.
EEG EXAMPLE 01
Impedance / electrode contact · Жишээ 1
Аль холболтууд өөрчлөгдсөн байна вэ? Тэдгээрт нийтлэг электрод байгаа эсэхийг шалгаад ON тэмдэглэгээтэй харьцуулаарай. Зураг дээр дарж мөн сольж болно.
Ажиглах дараалал
- Монтажийн электродын нэрсийг унш.
- Өөрчлөлттэй сувгуудын нийтлэг электродыг хай.
- Эхлэл, буцах явц, хөрш электродын талбайг харьцуул.
- Импедансын хэмжилт, видео, техникийн тэмдэглэл хэрэгтэй эсэхийг тодорхойл.
EEG EXAMPLE 02
Bad Fp1 electrode during SWS
Fp1 электрод ба аажим долгионт нойр
Fp1 оролцсон холболтуудыг бусад сувгуудтай харьцуул. Нойрны суурь идэвх ба электродын өөрчлөлтийг тусад нь ажигла.
Ажиглалтаа шалгах
OFF зургийн ажиглалтаа ON тэмдэглэгээтэй харьцуул. Тархалт, хэлбэр, нийтлэг электрод болон техникийн мэдээллийг хамтатган үнэл; зургийн гарчгийг дангаар нь оношийн баталгаа болгохгүй.
EEG EXAMPLE 03
Excess beta + eye blinks
Хавсарсан хэв маягийг ялгах
Beta идэвх, нүдний анивчилт болон электродын огцом шилжилт байгаа эсэхийг тус тусад нь шалга. Энэ жишээний бүх өөрчлөлтийг электродын артефакт гэж нэгтгэхгүй.
Ажиглалтаа шалгах
OFF зургийн ажиглалтаа ON тэмдэглэгээтэй харьцуул. Тархалт, хэлбэр, нийтлэг электрод болон техникийн мэдээллийг хамтатган үнэл; зургийн гарчгийг дангаар нь оношийн баталгаа болгохгүй.
EEG EXAMPLE 04
F7 electrode pop
Нийтлэг F7 электродыг шалгах
F7 оролцсон холболтуудыг ол. Огцом шилжилтийн туйл, суурь шугамдаа буцах явц, хөрш сувгийн тархалтыг ажигла.
Ажиглалтаа шалгах
OFF зургийн ажиглалтаа ON тэмдэглэгээтэй харьцуул. Тархалт, хэлбэр, нийтлэг электрод болон техникийн мэдээллийг хамтатган үнэл; зургийн гарчгийг дангаар нь оношийн баталгаа болгохгүй.
Electrode pop
Контактын огцом өөрчлөлт нь хурц эхлэлтэй, дараа нь суурь шугамдаа аажим буцах хэлбэлзэл үүсгэж болно. Заримдаа давтагдан таталтын идэвхтэй төстэй харагдана. [1] [2]
Нэг электродтой холбоотой тархалт, техникийн нөхцөл болон контактыг зассаны дараах өөрчлөлтийг хамтатган үнэл. Хурц эхлэл дангаараа electrode pop эсвэл spike гэдгийг батлахгүй.
MONTAGE REASONING
Нэг электрод яагаад хоёр сувагт харагддаг вэ?
Биполяр холболтын доорх жишээ нь зургийн тайлбар биш, хасалтын зарчмыг үзүүлсэн сургалтын загвар юм:
| Холболт | Зөвхөн F7-д +A артефакт нэмэгдвэл |
|---|---|
| Fp1 − F7 | −A бүрэлдэхүүн нэмэгдэнэ |
| F7 − T7 | +A бүрэлдэхүүн нэмэгдэнэ |
Нийтлэг F7 электрод хоёр холболтод эсрэг оролттой тул эсрэг туйлын хазайлт үүсгэнэ. Phase reversal дангаараа тархины голомт эсвэл эпилептиформ идэвхийн баталгаа биш.
Лавлах электродын артефакт
V(суваг) = V(идэвхтэй электрод) − V(лавлах электрод). Нийтлэг лавлах электродод шуугиан орвол түүнд холбогдсон олон сувагт ижил хугацаанд нөлөөлнө. Монтаж сольж харьцуулах нь туслах боловч анхны сигнал ханасан бол дахин монтажлахад сэргээгдэхгүй.
Ялган таних
| Ажиглалт | Бодолцох зүйл | Шалгах |
|---|---|---|
| Нэг нийтлэг электродтой сувгууд өөрчлөгдөх | Электродын контакт | Импеданс, утас, бэхэлгээ, монтаж |
| Хурц эхлэл, аажим буцалт | Electrode pop боломжтой | Талбай, давтагдал, техникийн тэмдэглэл |
| Нийтлэг лавлахтай олон сувагт зэрэг нөлөөлөх | Лавлах электродын нөлөө боломжтой | Өөр монтажтай харьцуулах |
| 50/60 Hz орчим тогтмол шуугиан | Цахилгаан орчны нөлөө; контакттай хавсарч болно | Контакт, орчин, төхөөрөмжийн холболт |
| Хөрш электродод физиологийн талбайтай хурц transient | Тархины гаралтай идэвхийг мөн үнэлнэ | Хэлбэр, суурь EEG, давтагдал ба нөхцөл |
Техникийн шалгалтын дараалал
- Сэжигтэй сувгууд, нийтлэг электродыг тодорхойл.
- Техникч электродын контакт, бэхэлгээ, утас ба залгуурыг шалгана.
- Импедансыг хэмжиж, төхөөрөмж болон лабораторийн протоколтой харьцуулна.
- Хийсэн засвар, цаг хугацааг бичлэгт тэмдэглэнэ.
- Засварын өмнөх ба дараах EEG-г ижил тохиргоонд харьцуулна.
Шүүлтүүрээр артефактыг далдлах нь контактыг засахтай адил биш. Шүүлтүүр EEG-ийн хурц болон аажим бүрэлдэхүүнийг өөрчилж болно. [3]
Хүүхдийн бичлэг ба түгээмэл алдаа
Хөдөлгөөн ихтэй үед электродын бэхэлгээ, арьсны байдлыг дахин шалгаж, арьс бэлтгэлийг зөөлөн, тухайн протоколын дагуу хийнэ.
- Нэг сувгийн өөрчлөлт бүрийг артефакт гэж үзэхгүй.
- Phase reversal-ийг шууд эпилептиформ голомт гэж нэрлэхгүй.
- Зурагнаас импедансын тоон утга таахгүй.
- Артефакт засагдсан ч үлдсэн EEG-г тусад нь үнэлнэ.
TEST YOURSELF
Өөрийгөө шалгаарай
Асуулт бүрт нэг хариулт сонгоно.
Нийт 6 асуулт.
KEY TAKEAWAYS
Санах гол санаа
- Нийтлэг электродтой сувгуудыг харьцуул.
- Импедансыг хэмж; зурагнаас таахгүй.
- Phase reversal нь эпилептиформ онош биш.
- Контактыг засаж, үр дүнг тэмдэглэн, EEG-г дахин үнэл.
REFERENCES
Эх сурвалж
- Learning EEG — Electrical & Electrode artifacts. Электродын сул контакт, pop болон цахилгаан шуугианы жишээ.
- Britton JW et al. American Epilepsy Society, 2016. Common Artifacts During EEG Recording. Figures 90–91: electrode pop.
- ACNS, 2008. Guideline One: Minimum Technical Requirements for Performing Clinical Electroencephalography. Импедансын давтан шалгалт, монтаж ба шүүлтүүрийн зарчим; түүхэн техникийн эх сурвалж.
Зургийн эх: хэрэглэгчийн сонгосон NeuroEdu.mn-ийн 4 OFF/ON хос. Шинэ жишээнүүдийн гарчгийг файлын нэрээр авсан. Асуултууд нь ажиглах дарааллыг заана; зургийн нарийвчилсан тайлбар, хэмжилтийг энд баталгаажуулаагүй.
NEUROEDU · ARTIFACTS · LESSON 05
Sweat artifacts
Хөлсний артефакт
Very slow drift · Skin potentials · Sweat & electrode pop
CORE CONCEPT
Хөлсний артефактыг таних
Хөлрөлттэй холбоотой арьсны болон электрод–арьсны заагийн потенциалын өөрчлөлт EEG-д маш аажим хэлбэлзэл, суурь шугамын хазайлт үүсгэж болно. Энэ нь тархины аажим долгионтой андуурагдах боломжтой. [1]
Ихэвчлэн 0.5 Hz-ээс бага, маш аажим хэлбэлзэлтэй. Энэ нь дангаараа оношлох босго биш.
Хоёр талд, нэг талд эсвэл цөөн электродод илэрч болно; тогтсон нэг байрлалгүй.
Арьсны чийг, электродын контакт, видео ба техникийн тэмдэглэлийг хамтатган шалгана.
Маш аажим хэлбэлзэл бүр хөлсний артефакт биш. Суурь EEG, нойр-сэрүүний байдал, монтаж болон техникийн нөхцөлийг хамтатган үнэлнэ.
EEG EXAMPLE 01
Sweat and electrode pop
Суурь шугамын маш аажим хэлбэлзэл болон огцом шилжилт байгаа эсэхийг тусад нь ажигла. Товч эсвэл зураг дээр дарж тэмдэглэгээг солино.
Зургийг унших дараалал
- Хугацааны хэмжээс, монтаж, харагдаж буй шүүлтүүрийн тохиргоог шалга.
- Маш аажим хазайлтыг огцом шилжилтээс салгаж ажигла.
- Өөрчлөлттэй сувгуудын нийтлэг электродыг хай.
- Артефакт багатай хэсгийн суурь EEG-г харьцуул.
- ON тэмдэглэгээг өөрийн ажиглалттай тулга.
COMPARE
Хөлс, electrode pop, тархины аажим идэвх
| Хэв маяг | Ажиглах шинж | Шалгах зүйл |
|---|---|---|
| Sweat artifact | Маш аажим, долгиолсон суурь шугамын өөрчлөлт. | Арьсны чийг, контакт, тархалт ба хугацааны өөрчлөлт. |
| Electrode pop | Огцом эхлэлтэй, дараа нь аажим буцах шилжилт байж болно. [1,2] | Нийтлэг электрод, бэхэлгээ, контактын тогтвортой байдал. |
| Тархины аажим идэвх | Нойр эсвэл эмгэг өөрчлөлттэй холбоотой байж болно. | Орон зайн талбай, суурь EEG, нойр-сэрүүний байдал, артефакт багатай үе. |
Нэг бичлэгт хэд хэдэн артефакт зэрэгцэж болно. Нэгийг нь таньснаар бусад хэлбэлзлийн гарал үүсэл автоматаар тогтохгүй.
Бичлэгийн үед хийх шалгалт
- Өвчтөн хөлөрсөн эсэх, арьсны чийг ба орчны халууныг шалга.
- Өвчтөний нөхцөлд тохируулан тав тух, агааржуулалтыг сайжруулж, техникийн протоколын дагуу чийг ба контактын асуудлыг зас.
- Электродын бэхэлгээ, шаардлагатай бол импедансыг дахин шалга.
- Хийсэн өөрчлөлтийн цагийг тэмдэглээд өмнөх ба дараах EEG-г ижил тохиргоонд харьцуул.
- Артефакт багатай үеэс тархины суурь идэвхийг дахин үнэл.
Хүүхдийн бичлэгт арьсыг хүчтэй үрэхээс зайлсхийж, электродын арчилгааг нас болон лабораторийн протоколд тохируулна.
FILTER PITFALL
Шүүлтүүрээр багассан нь оношийн баталгаа биш
Low-frequency filter буюу high-pass хязгаарыг нэмэхэд хөлсний маш аажим хэлбэлзэл багасаж болно. Гэхдээ жинхэнэ тархины аажим идэвх ч багасаж, хэлбэр нь өөрчлөгдөнө. [3]
Тиймээс эхлээд арьс, электродын нөхцөлийг шалгана. Шүүлтүүр өөрчилсөн бол тэмдэглэж, анхны тохиргоотой харьцуул. Шүүсэн зураг дангаараа “тархины гаралгүй” гэсэн баталгаа болохгүй.
Түгээмэл алдаа
- Бүх аажим хэлбэлзлийг тархины delta гэж нэрлэх.
- Хөлсний артефакт заавал хоёр талдаа тэгш байх ёстой гэж үзэх.
- Давхар байгаа electrode pop-ийг spike гэж шууд дүгнэх.
- Шүүлтүүрээр далдалж, контактын шалтгааныг шалгахгүй орхих.
TEST YOURSELF
Өөрийгөө шалгаарай
Асуулт бүрт нэг хариулт сонгоно.
Нийт 6 асуулт.
KEY TAKEAWAYS
Санах гол санаа
- Хөлсний артефакт маш аажим суурь шугамын өөрчлөлт үүсгэж болно.
- Тархалт болон давтамж дангаараа оношлохгүй.
- Electrode pop давхар байгаа эсэхийг шалга.
- Арьс, контактыг засаж, шүүлтүүрийн нөлөөг бодолцон EEG-г дахин үнэл.
REFERENCES
Эх сурвалж
- Learning EEG — Sweat & Other Artifacts; Electrical & Electrode. Хөлсний артефактын хэлбэр, тархалт, давхар электродын артефакт.
- Britton JW et al. American Epilepsy Society, 2016. Common Artifacts During EEG Recording. Figures 90–92: electrode pop ба sweat artifact.
- ACNS, 2008. Guideline One: Minimum Technical Requirements for Performing Clinical Electroencephalography. Шүүлтүүрийн нөлөө, импедансын давтан шалгалтын зарчим; түүхэн техникийн эх сурвалж.
Зургийн эх: хэрэглэгчийн сонгосон NeuroEdu.mn-ийн Sweat-and-electrode-pop хос. Ажиглах асуултууд нь тодорхой электрод, давтамжийн хэмжилтийг урьдчилан оноогоогүй.
NEUROEDU · ARTIFACTS · LESSON 06
60 Hz & Telephone artifacts
Цахилгаан ба орчны артефакт
50/60 Hz interference · Telephone / device interference · Notch filter
CORE CONCEPT
60 Hz · Сүлжээний цахилгааны шуугиан
Цахилгаан орчноос EEG-ийн бичлэгт орсон нөлөө нь тархины гаралгүй артефакт юм. Сүлжээний 50 эсвэл 60 Hz нөлөө ихэвчлэн маш хурдан, жигд хэлбэлзэл мэт харагдана. Муу контакттай электрод оролцсон сувгуудад илүү тод байж болно. [1]
50 Hz = секундэд 50 мөчлөг; 60 Hz = секундэд 60 мөчлөг. 50 ба 60-ыг ижил утга гэж үзэхгүй.
Илүү жигд, нягт хурдан идэвхийг ажигла; хэвлэсэн эсвэл жижигрүүлсэн зурагнаас давтамжийг шууд таахгүй.
Нэг эсвэл олон сувагт байж болно. Нийтлэг электрод, лавлах электрод болон холболтыг шалга.
Telephone / төхөөрөмжтэй холбоотой нөлөө
Утас, цэнэглэгч, ойр орчмын цахилгаан төхөөрөмж бичлэгт саад үүсгэж болно. [1] Сэжигтэй эх үүсвэрийн ажиллах үе ба EEG-ийн өөрчлөлтийн цаг хугацааг харьцуулна.
“Telephone” гэсэн ангиллын нэр нь долгионы хэлбэрээр батлагдсан онош биш. Давтамж, тархалт, төхөөрөмжтэй хамаарал болон техникийн шалгалтыг хамтатган үнэлнэ.
EEG GALLERY · 4 EXAMPLES
ЭЭГ жишээнүүд
OFF зургийг эхлээд уншаад ON тэмдэглэгээтэй харьцуулаарай. Товч эсвэл зураг дээр дарахад солигдоно.
EEG EXAMPLE 01
Electrical artifacts · Жишээ 1
Хурдан идэвх хэр жигд байна вэ? Хугацааны масштабыг шалга.
Ажиглалтаа нэгтгэх
Хэлбэр → тархалт → давтамжийг шалгах боломж → орчны үйл явдалтай хамаарал. Зөвхөн хурдан харагдсанаар 50/60 Hz гэж нэрлэхгүй.
EEG EXAMPLE 02
Electrical artifacts · Жишээ 2
Өөрчлөлттэй холболтуудад нийтлэг электрод байна уу?
Ажиглалтаа нэгтгэх
Хэлбэр → тархалт → давтамжийг шалгах боломж → орчны үйл явдалтай хамаарал. Зөвхөн хурдан харагдсанаар 50/60 Hz гэж нэрлэхгүй.
EEG EXAMPLE 03
Electrical artifacts · Жишээ 3
Нөлөө тасралтгүй юу, эсвэл хэсэгчилсэн үү? Видео болон техникийн тэмдэглэлтэй харьцуул.
Ажиглалтаа нэгтгэх
Хэлбэр → тархалт → давтамжийг шалгах боломж → орчны үйл явдалтай хамаарал. Зөвхөн хурдан харагдсанаар 50/60 Hz гэж нэрлэхгүй.
EEG EXAMPLE 04
Electrical artifacts · Жишээ 4
ON тэмдэглэгээг өөрийн ажиглалттай харьцуул. Эх үүсвэрийг батлахад ямар нэмэлт шалгалт хэрэгтэй вэ?
Ажиглалтаа нэгтгэх
Хэлбэр → тархалт → давтамжийг шалгах боломж → орчны үйл явдалтай хамаарал. Зөвхөн хурдан харагдсанаар 50/60 Hz гэж нэрлэхгүй.
Ялган таних асуултууд
| Боломжит эх үүсвэр | Юуг шалгах вэ? |
|---|---|
| 50/60 Hz шуугиан | Бодит давтамж, хэлбэрийн жигд байдал, электродын контакт, орчны эх үүсвэр. |
| Төхөөрөмжийн нөлөө | Төхөөрөмж ажиллах/зогсохтой цаг хугацааны хамаарал; боломжтой бол хяналттай техникийн шалгалт. |
| Булчингийн идэвх | Хөдөлгөөн, булчинг сулруулах үе, видео ба боломжтой EMG сувгийг харьцуулах. |
| Тархины хурдан идэвх | Суурь EEG, орон зайн талбай, цаг хугацааны өөрчлөлт ба эмнэлзүйг хамтатган үнэлэх. |
Нэг бичлэгт хэд хэдэн эх үүсвэр зэрэгцэж болно. Артефакт илэрсэн нь тархины бусад өөрчлөлтийг үгүйсгэхгүй.
Шалгах дараалал
- Өөрчлөлт эхэлсэн цаг, хамрагдсан сувгуудыг тэмдэглэ.
- Электродын контакт, импеданс, кабель ба залгуурыг техникч шалгана.
- Ойр орчмын утас, цэнэглэгч, шаардлагагүй төхөөрөмжийг тогтооно.
- Аюулгүй боломжтой өөрчлөлтийг нэг нэгээр хийж, өмнөх ба дараах бичлэгийг харьцуулна.
- Шалтгаан тодорхойгүй эсвэл үргэлжилбэл төхөөрөмжийн инженерийн шалгалт хүснэ.
Өвчтөнд шаардлагатай эмнэлгийн төхөөрөмжийг дур мэдэн салгахгүй. Хамгаалалтын газардуулгыг салгах эсвэл өөрчлөхийг шуугиан арилгах арга болгон ашиглахгүй.
FILTER PITFALL
Notch filter
Notch нь сонгосон давтамжийн орчмын бүрэлдэхүүнийг сулруулна. Гэхдээ EEG-ийн хурц transient-ийг гажуудуулж эсвэл багасгаж болдог тул контактын болон орчны шалтгааныг эхэлж шалгана. [2]
Notch ашигласан бол тохиргоог тэмдэглэж, боломжтой үед анхны бичлэгтэй харьцуул. Шүүлтүүрээр багассан нь эх үүсвэрийг дангаараа батлахгүй; өндөр давтамжтай бүх идэвхийг автоматаар артефакт гэж үзэхгүй.
Түгээмэл алдаа
- Зураг дээрх нягт хурдан идэвхийг хэмжилтгүйгээр 60 Hz гэж нэрлэх.
- Утас ойр байсан учраас шалтгаан нь заавал утас гэж дүгнэх.
- Notch асаагаад контактын асуудлыг шалгахгүй орхих.
- Шүүлтүүрийн тохиргооны өөрчлөлтийг тэмдэглэхгүй байх.
TEST YOURSELF
Өөрийгөө шалгаарай
Асуулт бүрт нэг хариулт сонгоно.
Нийт 6 асуулт.
KEY TAKEAWAYS
Санах гол санаа
- Хурдан идэвхийн давтамжийг хэмжээс ба эх бичлэгээр шалга.
- Электрод, орчны эх үүсвэр, цаг хугацааны хамаарлыг хамтатган үнэл.
- Notch нь шалтгааныг засахгүй; EEG-ийн хэлбэрт нөлөөлж болно.
- Техникийн өөрчлөлт бүрийг тэмдэглэж, EEG-г дахин үнэл.
REFERENCES
Эх сурвалж
- Learning EEG — Electrical & Electrode artifacts. Сүлжээний давтамж, орчны төхөөрөмж ба электродын нөлөө.
- ACNS, 2008. Guideline One: Minimum Technical Requirements for Performing Clinical Electroencephalography. Цахилгаан аюулгүй байдал, контакт ба notch-ийн нөлөө; түүхэн техникийн эх сурвалж.
Зургийн эх: хэрэглэгчийн сонгосон NeuroEdu.mn-ийн 015–022 дөрвөн хос. Асуултууд нь ажиглах дарааллыг заана; жишээ бүрт 60 Hz эсвэл telephone гэсэн дэд төрөл урьдчилан оноогоогүй.
NEUROEDU · PEDIATRIC EEG · 01
Хүүхдийн хэвийн ЭЭГ
Наснаас хамаарах суурь хэм · Age-dependent background
Хүүхдийн бичлэгийг нас, хөгжлийн үе, сэрүүн ба нойрны төлөвтэй нь хамт уншиж суръя.
START HERE
Нас → Төлөв → Суурь хэм
Хүүхдийн ЭЭГ өсөлт, тархины боловсролтыг даган өөрчлөгдөнө. Насанд хүрэгчдийн хэвийн бичлэгтэй шууд адилтгаж үнэлэхгүй. [1, 2]
01 · Нас
Бичлэгийн үеийн насыг тэмдэглэ. Нярайд жирэмсний хугацаа болон төрснөөс хойших насыг хамтатган тооцох шаардлагатай.
02 · Төлөв
Сэрүүн, нойрмог, унтаж байгаа хэсгийг ялга. Нүд нээсэн, анисан мөчийг бичлэгийн тэмдэглэгээтэй тулга.
03 · Суурь хэм
Давтамж, байрлал, хоёр талын тэгш хэм, урвалж чанарыг дарааллаар тайлбарла.
DEVELOPMENT
PDR нас ахихад хэрхэн өөрчлөгдөх вэ?
Арын давамгай хэм (PDR) нярай үеэс хойш хөгжиж, давтамж нь аажмаар нэмэгдэнэ. Доорх нь сургалтын ойролцоо баримжаа; оношийн хатуу босго биш. [1]
| Насны баримжаа | PDR-ийн ойролцоо давтамж |
|---|---|
| 2 сар орчим | 3–4 Hz |
| 6 сар орчим | 4–5 Hz |
| 12 сар орчим | 5–7 Hz |
| 3 нас орчим | 8 Hz орчимд хүрч болно |
Сэрүүн ба нойрмог үеийг ялгах
Нойрмоглоход суурь хэм аажимсаж болно. Ийм хэсгийг бүрэн сэрүүн үеийн PDR гэж хэмжихээс зайлсхий. Нүд нээхэд арын хэм буурах эсэхийг шалга. [1, 3]
Суралцахдаа нэг хэсгийг дараах хэлбэрээр тэмдэглээрэй:
Нас: … · Төлөв: … · Арын хэм: … Hz · Тэгш хэм: … · Нүд нээхэд: …Нойрмог үеийн хичээл → · N2 нойр →
GUIDED PRACTICE
Бичлэг унших дадлага
Бодит ЭЭГ жишээний зураг энэ хувилбарт хараахан нэмэгдээгүй. Доорх нь сургалтын зохиомол нөхцөлүүд юм.
А · 6 сартай хүүхдэд арын хэм 4–5 Hz. Шууд аажимсалт гэж дүгнэх үү?
Үгүй. Насны баримжаатай нийцэж болно. Төлөв, тэгш хэм, урвалж чанарыг хамт үнэлж байж тайлбарлана.
Б · Нүд анихад арын хэм тодорч, нээхэд буурав. Юуг тэмдэглэх вэ?
Нүд нээхэд үзүүлэх урвал хадгалагдсан гэж тэмдэглэнэ. Хэмийн давтамж болон хоёр талын тархалтыг мөн тодорхойлно.
В · Хүүхэд нойрмоглож эхлэхэд бичлэг аажимсав. Юуг эхэлж шалгах вэ?
Төлөвийн өөрчлөлтийг шалгаж, бүрэн сэрүүн хэсэгтэй харьцуулна. Аажимссан хэсгийг шууд сэрүүн үеийн суурь хэм гэж сонгохгүй.
TEST YOURSELF
Өөрийгөө шалгаарай
Хариултаа сонгоод тайлбарыг харна уу.
KEY TAKEAWAYS
Нас, төлөв, урвалыг хамт үнэл
- PDR-ийн давтамж хөгжлийн явцад өөрчлөгдөнө.
- Нэг тоог дангаар нь оношийн босго болгож болохгүй.
- Сэрүүн болон нойрмог хэсгийг тусад нь ажигла.
- Өөрийн тайлбарт нас, төлөв, давтамж, тэгш хэм, урвалыг оруул.
NEUROEDU · PEDIATRIC NORMAL EEG
Хүүхдийн нойрны EEG
Normal Pediatric Drowsy and Asleep EEG
Hypnagogic hypersynchrony · Vertex waves · Sleep spindles · K-complexes · Posterior slow waves of youth
CORE PRINCIPLE
Хүүхдийн нойрны EEG-г нас + state-тай хамт уншина
Нойрмоглох болон нойрны үеийн хэвийн EEG graphoelement-үүд хүүхдийн нас ахихын хэрээр morphology, amplitude, symmetry, synchrony болон distribution-аар өөрчлөгдөнө.
Sleep pattern тухайн насанд тохирч байна уу?
Awake, drowsy, N1, N2, N3 эсвэл REM үү?
Хоёр hemisphere-д ижил хэмжээнд илэрч байна уу?
Хоёр талын activity нэгэн зэрэг эхэлж байна уу?
SLEEP MATURATION
Sleep EEG-ийн насжилтын гол үеүүд
Frontocentral spindle activity илэрч эхэлнэ.
Хоёр hemisphere-д symmetric боловч яг ижил мөчид эхлэхгүй байж болно.
Vertex waves болон K-complexes илүү тодорно.
Drowsiness үед өндөр далайцтай delta–theta burst илэрч болно.
Үндсэн sleep stages ялган танигдана.
Bilateral spindle synchrony ихэвчлэн бүрэлдсэн байна.
DROWSINESS
Hypnagogic hypersynchrony
Хүүхэд сэрүүнээс нойр руу шилжих үед өндөр далайцтай, diffuse, rhythmic delta–theta activity богино burst хэлбэрээр илэрч болно. Үүнийг hypnagogic hypersynchrony гэнэ.
Awake → sleep transition.
Slow rhythmic activity давамгайлна.
Маш өндөр далайцтай харагдаж болно.
Bilateral generalized distribution.
Hypnagogic hypersynchrony нь өндөр далайцтай, rhythmic харагддаг тул generalized epileptiform discharge эсвэл ictal pattern-тай андуурагдаж болно.
N2 SLEEP
Sleep spindle · Vertex wave · K-complex
Sleep spindles
Frontocentral / central fast rhythmic activity. Хүүхдэд өндөр далайцтай байж болно.
Vertex waves
Central-midline maximal sharp transient. Хүүхдэд repetitive, high-amplitude харагдаж болно.
K-complex
High-amplitude biphasic slow complex, N2 sleep-ийн хэвийн graphoelement.
REAL EEG · EXAMPLE 01
Жишээ 1 · Hypnagogic hypersynchrony
2 настай хүүхэд нойрмоглох үед өндөр далайцтай delta ба theta slowing diffuse байдлаар илэрч байна. Энэ нь хэвийн hypnagogic hypersynchrony.
EEG INTERPRETATION
Normal drowsiness pattern
- High-amplitude slow activity.
- Delta болон theta frequency давамгайлна.
- Diffuse bilateral distribution.
- Drowsiness-тэй temporal relationship байна.
- Ictal evolution ажиглагдахгүй.
REAL EEG · EXAMPLE 02
Жишээ 2 · N2 sleep · High-amplitude spindles
2 настай хүүхдийн хэвийн N2 sleep. Тэмдэглэсэн хэсэгт synchronous, symmetric, high-amplitude sleep spindles ажиглагдана.
EEG INTERPRETATION
Mature bilateral spindle organization
- Bilateral sleep spindles байна.
- Spindles symmetric.
- Spindles synchronous.
- Amplitude өндөр боловч pediatric age-д физиологийн байж болно.
REAL EEG · EXAMPLE 03
Жишээ 3 · Asynchronous sleep spindles
6 сартай хүүхдийн sleep spindles хоёр hemisphere-д хоёуланд нь байгаа боловч яг нэгэн зэрэг эхлэхгүй байна. Энэ нь asynchronous but symmetric spindle maturation-ийн хэвийн жишээ.
EEG INTERPRETATION
Normal immature spindle synchrony
- Spindles хоёр hemisphere-д байна.
- Representation нь symmetric.
- Timing нь asynchronous.
- 6 сартай хүүхдийн насанд хэвийн maturation pattern.
REAL EEG · EXAMPLE 04
Жишээ 4 · Synchronous spindles
2 настай хүүхдийн хэвийн N2 sleep. Sleep spindles нь хоёр талд symmetric болон synchronous байна.
EEG INTERPRETATION
Age-appropriate bilateral spindle synchrony
- Spindles bilateral байна.
- Morphology хоёр талд ойролцоо.
- Timing synchronous болсон байна.
- Энэ нь 2 настайд хүлээгдэх хэвийн maturation.
REAL EEG · EXAMPLE 05
Жишээ 5 · Diffuse 4–5 Hz hypersynchrony
Drowsiness үед өндөр далайцтай diffuse 4–5 Hz slowing илэрч байгаа нь hypnagogic hypersynchrony-тай нийцнэ.
Pattern нь rhythmic боловч true spike component, ictal evolution болон clinical absence seizure байгаа эсэхийг шалгана.
REAL EEG · EXAMPLE 06
Жишээ 6 · Posterior slow waves of youth
10 настай хүүхдийн drowsiness үед bilateral posterior region-д intermittent high-amplitude polymorphic 2–2.5 Hz slow activity харагдана. Энэ нь posterior slow waves of youth-ийн хэвийн жишээ.
EEG INTERPRETATION
Normal posterior slow activity of childhood
- Intermittent high-amplitude polymorphic slow activity.
- Ойролцоогоор 2–2.5 Hz.
- Bilateral parietal, posterior temporal болон occipital region-д давамгай.
- Drowsiness үед тодорч болно.
- Full wakefulness болон sleep-д буурч/алга болно.
REAL EEG · EXAMPLE 07
Жишээ 7 · Moderate-amplitude sleep spindles
2 настай хүүхдийн хэвийн N2 sleep. Spindles нь bilateral synchronous болон symmetric бөгөөд зарим бага насны infant-д харагддаг маш өндөр далайцтай spindle-ээс харьцангуй moderate amplitude-тай байна.
EEG INTERPRETATION
Normal spindle maturation
- Bilateral spindle activity байна.
- Symmetric.
- Synchronous.
- Amplitude нь moderate.
- 2 настай хүүхдийн normal N2 sleep-тэй нийцнэ.
COMPARE
Sleep spindle maturation
| Үзүүлэлт | 6 сар | 2 нас |
|---|---|---|
| Presence | Хоёр талд байна | Хоёр талд байна |
| Symmetry | Symmetric | Symmetric |
| Synchrony | Asynchronous байж болно | Ихэвчлэн synchronous |
| Amplitude | Өндөр байж болно | Moderate эсвэл high |
| Interpretation | Immature normal organization | More mature spindle organization |
Asynchrony ≠ asymmetry. Бага насанд left/right spindle timing өөр байж болох ч хоёр hemisphere-д spindle representation symmetric байх нь чухал.
DROWSINESS PATTERNS
Хэвийн slow activity-г ялгах
High-amplitude rhythmic delta–theta, drowsiness үед diffuse тархалттай.
Posterior region-д intermittent polymorphic slow waves, хүүхэд/өсвөр насанд хэвийн variant.
COMMON PITFALLS
Хэвийн pediatric sleep pattern-ийг андуурахгүй
Hypnagogic hypersynchrony = generalized seizure?
Үгүй. Drowsiness-тэй temporal relationship, morphology, evolution болон clinical correlate-ийг үнэлнэ.
6 сартайн asynchronous spindles abnormal уу?
Заавал биш. Infant spindles timing-ийн хувьд asynchronous байж болох ч хоёр hemisphere-д symmetric representation-тай байх нь чухал.
2 настайд spindle asynchronous хэвээр байвал?
Энэ насанд bilateral synchrony илүү бүрэлдсэн байх хүлээлттэй тул тогтвортой marked asynchrony, asymmetry эсвэл unilateral absence-ийг нийт бичлэгтэй хамтатган үнэлнэ.
Posterior slow wave = focal posterior slowing?
Заавал биш. Posterior slow waves of youth нь bilateral, age-related normal variant байж болно. Persistence, asymmetry болон awake background-тай уялдуулна.
High-amplitude spindle = abnormal fast activity?
Үгүй. Бага насны хүүхдийн physiologic spindle adult spindle-ээс илүү өндөр далайцтай байж болно.
SYSTEMATIC READING
Pediatric drowsy/sleep EEG-г унших дараалал
- Нас Насанд тохирсон sleep maturation-ийг эхэлж тогтоо.
- State Awake → drowsy → N1 → N2 → N3 / REM.
- Drowsy slowing Hypnagogic hypersynchrony байгаа эсэхийг хар.
- Vertex waves Central distribution болон morphology-г үнэл.
- Sleep spindles Presence, symmetry, synchrony, amplitude-г үнэл.
- K-complex N2 architecture-тэй уялдуул.
- Posterior slow waves Нас болон state-тай уялдуулан normal variant эсэхийг үнэл.
- Epileptiform activity Normal sleep transient-ээс жинхэнэ epileptiform discharge-ийг ялга.
TEST YOURSELF
Өөрийгөө шалгаарай
KEY TAKEAWAYS
Гол санаа
Pediatric sleep EEG-г нас + state-тай хамтатган унш.
Hypnagogic hypersynchrony = high-amplitude diffuse delta–theta activity.
Infant spindles asynchronous боловч symmetric байж болно.
2 нас орчимд spindle synchrony ихэвчлэн бүрэлдсэн байна.
Posterior slow waves of youth нь pediatric normal variant байж болно.
Normal sleep graphoelement-ийг epileptiform discharge-тай андуурахгүй.
NEUROEDU · PEDIATRIC EPILEPSY · 01
SeLECTS
Төв-чамархайн спайктай өөрөө хязгаарлагдах эпилепси
Self-limited epilepsy with centrotemporal spikes
Клиник шинж · Төв-чамархайн тархалт · Нойрны идэвхжил
SYNDROME FIRST
ЭЭГ-ийн шинж ≠ хамшинжийн онош
SeLECTS нь хүүхэд насанд эхэлдэг голомтот эпилепсийн хамшинж. Өмнө нь benign rolandic epilepsy / BECTS гэж нэрлэдэг байсан. “Өөрөө хязгаарлагдах” нь нас ахихад таталт намжих явцыг илэрхийлнэ; суралцах, хэл ярианы хүндрэл огт гарахгүй гэсэн үг биш. [1]
CLINICAL CONTEXT
Таталтын түүхээс юу асуух вэ?
Нүүр ба ам
Нэг талын уруул, хэл, хацрын мэдрэхүйн өөрчлөлт эсвэл нүүрний татвалзалт.
Хэл яриа
Ярих боломжгүй болох, үг хэлэхэд хүндрэх, шүлс гоожих.
Нойртой холбоо
Таталт ихэвчлэн нойронд тохиолдоно. Голомтот таталт хоёр талын тоник-клоник хэлбэрт шилжиж болно. [2]
“Хүүхэд юу мэдэрсэн?”, “Нүүрний аль тал эхэлсэн?”, “Ярьж, ойлгож байсан уу?”, “Унтаж байсан уу?” гэсэн асуултаар түүхээ тодруул.
EEG SIGNATURE
Төв-чамархайн эпилептиформ идэвх
| Үзүүлэлт | Түгээмэл онцлог |
|---|---|
| Суурь хэм | Насанд тохирсон хэвийн суурь хэм |
| Interictal morphology | Өндөр далайцтай spike / sharp wave, дагалдах аажим долгион |
| Тархалт | Төв-чамархайн бүс; нэг эсвэл хоёр талд |
| Цахилгаан орон | Төв-чамархайд сөрөг, духанд эерэг талтай transverse dipole харагдаж болно |
| Идэвхжил | Нойрмоглох болон нойронд нэмэгдэнэ |
Сөрөг туйл C3/C4, T7/T8 орчимд давамгай байж болно; хуучин нэршлээр T3/T4. Монтаж, лавлах электродыг шалгаж тайлбарлана. [3]
Бичлэгийг унших 5 алхам
- Суурь хэм: сэрүүн хэсгийн зохион байгуулалт, тэгш хэмийг тэмдэглэ.
- Байрлал: хурц долгион аль сувгуудад хамгийн тод байгааг тогтоо.
- Орон: хөрш сувгууд болон өөр монтажтай харьцуул.
- Төлөв: сэрүүн ба нойрны хэсгийн өөрчлөлтийг тэмдэглэ.
- Клиник: олдворыг таталтын түүх, хөгжилтэй уялдуул.
Тайлбар бичих загвар: “Суурь хэм … . … талын төв-чамархайн бүсэд … эпилептиформ идэвх ажиглагдаж, нойронд … . Клиникийн мэдээлэлтэй уялдуулан үнэлнэ.”
Энэ нь бөглөж ашиглах сургалтын загвар; бодит өвчтөний дүгнэлт биш.
REVIEW THE DIAGNOSIS
Хэзээ оношийг дахин нягтлах вэ?
- Таталтын дараах үеэс бусад үед тогтвортой голомтот аажимсалт.
- Олон бичлэгт тогтмол нэг талын өөрчлөлт эсвэл нойрны идэвхжилгүй байх.
- 3 наснаас өмнө эсвэл 14 наснаас хойш эхлэх.
- Хэл яриа, танин мэдэхүй, зан үйл, хөдөлгөөний чадварын ухралт.
Эдгээрийн ач холбогдол ижил биш: зарим нь анхааруулах, зарим нь хамшинжийг үгүйсгэх шалгуур. Хөгжлийн ухралт болон нойронд spike-wave идэвхжил хавсарвал D/EE-SWAS-ийг авч үзнэ. [4, 5]
Ялган таних
Vertex waves ба төв-чамархайн спайк
Нойрны хэвийн vertex wave-ийг зөвхөн хурц хэлбэрээр нь эпилептиформ гэж нэрлэхгүй. Төлөв, төвийн дунд шугамын тархалт, цахилгаан орны ялгааг шалга. Хүүхдийн нойрны ЭЭГ →
Бүтцийн шалтгаант голомтот эпилепси
Тогтвортой голомтот өөрчлөлт болон тохироогүй клиник шинж байвал бүтцийн шалтгааныг эрэлхийлэх үнэлгээ шаардлагатай байж болно. [5]
ЭЭГ олдвор байгаа ч клиник таталт тохирохгүй
Төв-чамархайн разряд бусад нөхцөлд ч илэрч болно. Хамшинжийн нэрийг ЭЭГ олдвороос шууд гаргахгүй. [5]
REAL EEG · EXAMPLE 01
SeLECTS · Жишээ 1
Эхлээд тэмдэглэгээгүй зургийг уншаад ON хувилбартай харьцуулаарай. Товчлуур эсвэл зураг дээр дарахад OFF ↔ ON солигдоно.
OFF зургийг бүтэн хэмжээгээр нээх ↗ON зургийг бүтэн хэмжээгээр нээх ↗
Зургийг унших дараалал
- Монтаж, сувгийн нэр, хугацаа болон далайцын масштабыг ол.
- Хурц долгионы хамгийн тод сувгууд, хөрш сувгийн тархалтыг харьцуул.
- Суурь хэм болон бичлэгийн төлөвийг тусад нь үнэл.
- ON хувилбарыг нээж өөрийн ажиглалттай харьцуул.
Нэг зураг дангаараа хамшинжийн оношийг батлахгүй; клиник болон нийт бичлэгтэй уялдуулна.
TEST YOURSELF
Өөрийгөө шалгаарай
KEY TAKEAWAYS
Клиник + ЭЭГ + хөгжлийн явц
- Төв-чамархайн тархалт болон нойрны идэвхжлийг тань.
- Суурь хэмийг тусад нь үнэл.
- Хамшинжийг нэг спайкаар оношлохгүй.
- Хөгжлийн ухралт гарвал оношийг дахин үнэл.
NEUROEDU · PEDIATRIC EPILEPSY
Хүүхдийн абсанс эпилепси
Childhood absence epilepsy · CAE
Клиник абсанс ба тархмал spike–wave идэвхийг хамтатган үнэлэх нь
CLINICAL + EEG
Абсанс бол таталтын хэлбэр; CAE бол хамшинж
CAE ихэвчлэн 4–10 насанд эхэлдэг. Өдөрт олон удаа богино хугацааны абсанс илэрч болно. Хамшинжийг нас, таталтын давтамж, хөгжлийн түүх, ЭЭГ-тэй хамт тодорхойлно. Абсанс илэрсэн бүх тохиолдол CAE биш. [1]
Клиник
Үйлдэл түр тасалдаж, хариу урвал буурна. Ихэвчлэн 3–20 секунд үргэлжилдэг. Таталтын дараах будилаан ердийн биш. [2]
ЭЭГ
Клиник абсанстай давхцах тархмал, ойролцоогоор 3 Hz spike–wave; хүрээ нь 2.5–4 Hz. [3]
Идэвхжүүлэх сорил
Гипервентиляци разряд болон абсансыг өдөөж болно. Сорилын чанар, эмчилгээний байдлыг харгалзана. [3]
ЭЭГ-ийг унших дараалал
- Суурь хэмийн насанд тохирох байдлыг үнэл.
- Разрядын эхлэл, төгсгөл, тархалтыг ажигла.
- Хугацааны масштабаар spike–wave комплексийн давтамжийг тооц.
- Видео, үйлдэл болон хариу урвалын тэмдэглэгээтэй тулга.
- Клиник абсанс ба богино interictal разрядыг ялга.
REAL EEG · EXAMPLE 01
Абсанс · Жишээ 1
Эхлээд тэмдэглэгээгүй зургийг уншаад ON хувилбартай харьцуулаарай. Товчлуур эсвэл зураг дээр дарахад OFF ↔ ON солигдоно.
OFF зургийг бүтэн хэмжээгээр нээх ↗ON зургийг бүтэн хэмжээгээр нээх ↗
Зургийг унших дараалал
- Монтаж, сувгийн нэр, хугацаа болон далайцын масштабыг ол.
- Хурц долгионы хамгийн тод сувгууд, хөрш сувгийн тархалтыг харьцуул.
- Суурь хэм болон бичлэгийн төлөвийг тусад нь үнэл.
- ON хувилбарыг нээж өөрийн ажиглалттай харьцуул.
Нэг зураг дангаараа хамшинжийн оношийг батлахгүй; клиник болон нийт бичлэгтэй уялдуулна.
REAL EEG · EXAMPLE 02
Абсанс · Жишээ 2
Суурь хэм, хурц долгионы тархалт болон хөрш сувгуудын өөрчлөлтийг ажиглаарай.
Андуурах нөхцөлүүд
Хэсэгчилсэн тархмал разряд → голомтот эпилепси?
Нойронд тархмал spike–wave хэсэгчилж, голомтот мэт харагдаж болно. Бүх бичлэгт нэг байрлалд тогтвортой эсэхийг шалга. [3]
Бүх “гөлрөх” үйл явдал абсанс уу?
Үгүй. Удаан үргэлжлэх, өдөр бүр бус тохиолдох, дараах будилаантай үйл явдалд голомтот таталт болон эпилепсийн бус гөлрөлтийг авч үзнэ. [2]
Ямар шинж CAE-ийн оношийг дахин нягтлахад хүргэх вэ?
Тогтвортой нэг голомтын разряд, суурь хэмийн аажимсалт, тохироогүй нас болон бусад таталтын хэлбэрийг хамтад нь үнэлнэ. Албан ёсны оношилгооны шалгуурыг ашигла. [4]
TEST YOURSELF
Өөрийгөө шалгаарай
KEY TAKEAWAYS
Клиник ба ЭЭГ-ийн уялдаа
- Абсанс ба CAE гэсэн ойлголтыг ялга.
- Тархмал spike–wave-ийн давтамжийг масштабаар хэмж.
- Богино разрядыг клиник үйл явдалтай тулга.
- Нэг зураг дангаараа хамшинжийг батлахгүй.
NEUROEDU · PEDIATRIC EPILEPSY
Өсвөр үеийн миоклоник эпилепси
Juvenile myoclonic epilepsy · JME
Миоклоник таталт · Сэрэх үе · Тархмал Полиспайк–аажим долгион
CLINICAL CONTEXT
Өглөө юм унагадаг эсэхийг асуу
JME-ийн зайлшгүй клиник шинж нь миоклоник таталт. Огцом, богино угзралт ихэвчлэн дээд мөчдөд, нойрноос сэрсний дараах эхний цагт илэрнэ. Нойр дутуу байх нь өдөөж болно. [1]
Миоклоник таталт
“Аяга, халбага гэнэт унагадаг уу?”, “Сэрсний дараа гар огцом угзардаг уу?” гэж тодруул.
Тоник-клоник таталт
Хавсарч болно. Үүнээс өмнөх жижиг угзралтуудыг өвчтөн таталт гэж ойлгоогүй байж болно.
Абсанс
Заримд хавсарна; CAE-тэй харьцуулахад цөөн давтамжтай байж болно. [1]
EEG FEATURES
Тархмал spike–wave / Полиспайк–аажим долгион
| Үнэлэх зүйл | Гол санаа |
|---|---|
| Суурь хэм | Ердийн үед хэвийн |
| Interictal | Тархмал 3–5.5 Hz spike–wave эсвэл Полиспайк–аажим долгион |
| Миоклоник таталтын үе | Тархмал Полиспайк–аажим долгионы Полиспайк хэсэг угзралттай давхцаж болно |
| Идэвхжүүлэх нөхцөл | Нойр дутуу байдал, нойрмоглох, нойр, сэрэх үе; гэрлийн сорилд мэдрэг байж болно |
Бүх өвчтөнд гэрлийн мэдрэг байдал илрэх албагүй. [2, 3]
3–5.5 Hz гэдэг нь spike–wave комплексийн давталтыг илэрхийлнэ. Нэг Полиспайк доторх хурц оройнуудын давтамжтай андуурахгүй.
Бичлэгийг унших дараалал
- Нас, таталтын эхлэл, сэрэх үеийн угзралтын түүхийг тэмдэглэ.
- Суурь хэмийг разрядаас тусад нь үнэл.
- Бүх сувгаар тархалт, тэгш хэм, морфологийг харьцуул.
- Видео болон EMG суваг байвал угзралтын мөчтэй тулга.
- Нойрны төлөв, сорилын тэмдэглэгээг шалга.
Булчингийн артифакт хурц идэвхийг халхалж болно. Нэг сувгийн хурц хэсгээр дүгнэхгүй.
GUIDED PRACTICE
Ялган таних асуултууд
Полиспайк харагдвал шууд JME гэж оношлох уу?
Үгүй. Миоклоник таталтын түүх болон нийт хамшинжийн шалгуур шаардлагатай. [3]
Таталт зөвхөн нойрон дунд угзрах хэлбэртэй бол?
Миоклоник таталт голчлон эсвэл дан нойронд илрэх нь JME-д тохирохгүй. Бусад шалтгааныг үнэлнэ. [3]
Өдөр бүр олон удаа гөлрөх боловч миоклоник таталтгүй бол?
Абсансын хамшинжүүдийг авч үзнэ. Полиспайк–аажим долгион байсан ч дангаар нь JME болгохгүй. Абсансын хичээл →
Таталт эхлэхдээ үргэлж нэг талын шинжтэй бол?
Тогтвортой голомтот эхлэл нь оношийг дахин нягтлах анхааруулах шинж. [3]
REAL EEG · EXAMPLE 01
JME · Жишээ 1
Эхлээд тэмдэглэгээгүй зургийг уншаад ON хувилбартай харьцуулаарай. Товчлуур эсвэл зураг дээр дарахад OFF ↔ ON солигдоно.
OFF зургийг бүтэн хэмжээгээр нээх ↗ON зургийг бүтэн хэмжээгээр нээх ↗
Зургийг унших дараалал
- Монтаж, сувгийн нэр, хугацаа болон далайцын масштабыг ол.
- Хурц долгионы хамгийн тод сувгууд, хөрш сувгийн тархалтыг харьцуул.
- Суурь хэм болон бичлэгийн төлөвийг тусад нь үнэл.
- ON хувилбарыг нээж өөрийн ажиглалттай харьцуул.
Нэг зураг дангаараа хамшинжийн оношийг батлахгүй; клиник болон нийт бичлэгтэй уялдуулна.
TEST YOURSELF
Өөрийгөө шалгаарай
KEY TAKEAWAYS
Миоклоник таталтын түүхийг орхигдуулахгүй
- Сэрэх үеийн огцом угзралт, юм унагах түүхийг асуу.
- Тархмал Полиспайк–аажим долгионыг клиниктэй уялдуул.
- Морфологи болон хамшинжийн оношийг ялга.
- Нойронд л илрэх эсвэл тогтвортой голомтот шинж байвал оношийг дахин үнэл.
NEUROEDU · PEDIATRIC EPILEPSY
Нялхсын эпилептик спазмын хамшинж
Infantile Epileptic Spasms Syndrome · IESS
Epileptic spasms · Hypsarrhythmia · Developmental plateau / regression · Sleep–wake activation
CLINICAL CONTEXT
Epileptic spasm-ыг эрт таних
Infantile Epileptic Spasms Syndrome (IESS) нь ихэвчлэн 1–24 сартайд эхэлдэг бөгөөд хамгийн түгээмэл эхлэл 3–12 сарын хооронд байна.
Epileptic spasms
Их бие болон проксимал мөчдийн огцом flexion, extension эсвэл flexion–extension хөдөлгөөн.
Cluster
Нэг нэгээр бус, дараалсан бөөгнөрөл хэлбэрээр илрэх нь түгээмэл.
Сэрэх үе
Спазм болон EEG өөрчлөлт нойрноос сэрэх үед тод илэрч болно.
Хөгжил
Хөгжлийн явц удаашрах, plateau үүсэх эсвэл регресс ажиглагдаж болно.
EEG FEATURES
Hypsarrhythmia-г системтэй таних
Diffuse high-voltage irregular slow activity.
Хэвийн anterior–posterior organization алдагдсан байна.
Олон голомтот spike, sharp wave эсвэл polyspike элбэг илэрч болно.
Нойрмоглох, нойр болон сэрэх үед өөрчлөлт тодорч болно.
| EEG хэсэг | Үнэлэх зүйл |
|---|---|
| Background | Focal эсвэл diffuse slowing; өндөр далайцтай, эмх цэгцгүй суурь хэм байж болно. |
| Interictal | Hypsarrhythmia, multifocal эсвэл focal epileptiform discharges. |
| Hypsarrhythmia | High-voltage irregular slow waves + abundant multifocal spikes/polyspikes + poor organization. |
| Ictal spasm | High-voltage sharp/slow wave-ийн дараа attenuation болон low-amplitude fast activity илэрч болно. |
| Activation | Drowsiness, sleep болон awakening үед epileptiform abnormality нэмэгдэж болно. |
EEG-г зөвхөн нэг epoch-оор бус, wake → drowsiness → sleep → awakening дарааллаар үнэлэх нь чухал.
EEG READING WORKFLOW
IESS сэжигтэй EEG-г унших дараалал
- Суурь хэмийг эхэлж хар. Насанд тохирсон organization байгаа эсэх, background-ийн далайц болон удаашралыг үнэл.
- Далайцыг үнэл. Diffuse, irregular, unusually high-voltage activity байгаа эсэхийг шалга.
- Epileptiform discharge хай. Spike, sharp wave, polyspike-ийн тархалт болон олон голомтот байдлыг үнэл.
- Organization-ийг үнэл. Хэвийн anterior–posterior gradient, symmetry болон continuity хадгалагдсан эсэх.
- Нойр–сэрэх төлөвтэй тулга. Pattern sleep болон awakening үед хэрхэн өөрчлөгдөж байгааг харьцуул.
- Видео бичлэгтэй уялдуул. EEG өөрчлөлтийн үеэр flexion, extension, head drop эсвэл subtle spasm байгаа эсэхийг шалга.
REAL EEG · EXAMPLE 01
Жишээ 1 · Hypsarrhythmia
Эхлээд тэмдэглэгээгүй EEG-г өөрөө уншаад, дараа нь Annotation ON болгож тэмдэглэсэн хэсэгтэй харьцуулна.
OFF зургийг бүтэн хэмжээгээр нээх ↗ ON зургийг бүтэн хэмжээгээр нээх ↗
Зургийг хэрхэн унших вэ?
- Background-ийн далайцыг үнэл.
- Diffuse irregular slow activity байгаа эсэхийг хар.
- Spike / sharp wave-ийн тархалтыг тодорхойл.
- Нэг голомт уу эсвэл multifocal уу гэдгийг үнэл.
- Anterior–posterior organization хадгалагдсан эсэхийг шалга.
- ON зурагтай харьцуул.
REAL EEG · EXAMPLE 02
Жишээ 2 · Hypsarrhythmia
5 сартай хүүхдийн EEG. Маш өндөр далайцтай тархмал удаашрал, олон тооны multifocal epileptiform discharge, хэвийн anterior–posterior organization алдагдсан байгаа нь hypsarrhythmia-тай нийцнэ.
High-amplitude diffuse slowing + abundant multifocal epileptiform activity + loss of typical anterior–posterior organization.
Энэ хүүхдэд тухайн үед clinical epileptic spasms-ийн сэжиг байхгүй. Иймээс EEG нь hypsarrhythmia-тай нийцэж байгаа боловч EEG дүрсийг дангаар нь ашиглан IESS гэж оношлохгүй.
Энэ жишээнээс юу сурах вэ?
Hypsarrhythmia нь маш чухал EEG pattern боловч IESS нь клиник–электроэнцефалографийн хамшинж. Epileptic spasms-ийн клиник илрэл байгаа эсэхийг заавал тусад нь үнэлнэ.
REAL EEG · EXAMPLE 03
Жишээ 3 · Modified hypsarrhythmia
18 сартай, infantile spasms-тэй хүүхэд. EEG-ийн энэ epoch-д modified hypsarrhythmia илэрч, хоёр хагас бөмбөлгийн synchronization нэмэгдсэн байна.
Modified hypsarrhythmia pattern with increased interhemispheric synchronization.
Classic ба modified hypsarrhythmia
Hypsarrhythmia нь бүх хүүхдэд яг ижил дүрстэй байх албагүй. Зарим бичлэгт synchronization, asymmetry, focal emphasis эсвэл бусад зохион байгуулалтын өөрчлөлт давамгайлж болно.
Ийм үед зөвхөн нэг morphology-г нэрлэхээс илүү background, epileptiform discharges, symmetry болон clinical spasms-тай уялдуулан тайлбарлана.
COMPARE
3 жишээг харьцуулах
| Жишээ 1 | Жишээ 2 | Жишээ 3 | |
|---|---|---|---|
| Pattern | Hypsarrhythmia | Hypsarrhythmia | Modified hypsarrhythmia |
| High amplitude | Үнэлнэ | Тод | Үнэлнэ |
| Multifocal discharges | Үнэлнэ | Элбэг | Pattern-тэй уялдуулна |
| Organization | Үнэлнэ | Алдагдсан | Өөрчлөгдсөн |
| Clinical spasms | Клиник мэдээлэлтэй тулгана | Тухайн үед сэжиггүй | Байгаа |
GUIDED PRACTICE
Ялган таних асуултууд
Hypsarrhythmia харагдвал шууд IESS гэж оношлох уу?
Үгүй. IESS-ийн хувьд epileptic spasms клиникийн зайлшгүй seizure type юм. EEG pattern-ийг клиниктэй уялдуулна.
Hypsarrhythmia байхгүй бол IESS-ийг үгүйсгэх үү?
Үгүй. Зарим хүүхдэд focal эсвэл multifocal epileptiform abnormalities илэрч, classic hypsarrhythmia байхгүй байж болно.
Awake EEG харьцангуй хэвийн байвал?
Нойрмоглох, нойр болон сэрэх үеийн бичлэгийг заавал үнэлэх хэрэгтэй. Зарим өөрчлөлт эдгээр төлөвт илүү тод илэрч болно.
Спазм асимметрик байвал?
Structural etiology болон focal onset-ийн боломжийг нягтална. EEG, MRI болон клиник мэдээллийг хамтад нь үнэлнэ.
Нэг удаагийн head drop-ыг spasm гэж үзэх үү?
Epileptic spasms ихэвчлэн cluster байдлаар илэрдэг. Видео-EEG correlation болон бусад seizure type-ийг ялгана.
TEST YOURSELF
Өөрийгөө шалгаарай
KEY TAKEAWAYS
Гол санаа
IESS-ийн клиникийн үндсэн шинж нь epileptic spasms.
Hypsarrhythmia = high-amplitude irregular slowing + abundant epileptiform discharges + poor organization.
Classic hypsarrhythmia бүх хүүхдэд заавал байх албагүй.
EEG abnormality-г sleep болон awakening үед заавал үнэл.
Hypsarrhythmia харагдсан ч clinical spasms байхгүй бол IESS гэж EEG дангаар оношлохгүй.
EEG morphology, video semiology, developmental history болон structural cause-ийг хамтад нь үнэл.
NEUROEDU · PEDIATRIC EPILEPSY
Lennox–Gastaut хамшинж
Lennox–Gastaut Syndrome · LGS
Tonic seizures · Slow spike-wave · Generalized paroxysmal fast activity · Abnormal background
CLINICAL CONTEXT
LGS-ийг EEG дангаар оношлохгүй
Lennox–Gastaut syndrome (LGS) нь хүүхэд насанд эхэлдэг developmental and epileptic encephalopathy бөгөөд олон хэлбэрийн таталт, өвөрмөц EEG шинжүүд болон хөгжлийн / танин мэдэхүйн хоцрогдолтой холбоотой.
Тоник таталт
LGS-ийн зайлшгүй таталтын хэлбэр. Ялангуяа нойронд илэрч болно.
Олон төрлийн таталт
Atypical absence, atonic, myoclonic, focal impaired awareness, GTCS, epileptic spasms зэрэг хавсарч болно.
Эмэнд тэсвэртэй
Таталт олон тохиолдолд эмэнд тэсвэртэй хэлбэрээр үргэлжилдэг.
Хөгжлийн хоцрогдол
Танин мэдэхүйн болон зан үйлийн хоцрогдол хавсрах нь түгээмэл.
EEG FEATURES
LGS EEG-г хурдан таних
Generalized эсвэл focal slowing илэрч болно.
Generalized slow spike-and-wave нь LGS-ийн гол interictal шинж.
Generalized paroxysmal fast activity нь ялангуяа slow-wave sleep-д тодорно.
Focal болон multifocal spike/sharp wave хавсарч болно.
| Үнэлэх зүйл | LGS-д ажиглагдаж болох EEG шинж |
|---|---|
| Background | Abnormal; generalized эсвэл focal slowing. |
| Slow spike-wave | Generalized slow spike-and-wave <2.5 Hz. |
| GPFA | Generalized paroxysmal fast activity, ихэвчлэн ≥10 Hz, slow-wave sleep-д тод илэрч болно. |
| Focal findings | Focal эсвэл multifocal spike / sharp wave илэрч болно. |
| State dependence | Wake, drowsiness болон sleep EEG-г харьцуулан үнэлэх шаардлагатай. |
| Ictal EEG | Таталтын төрлөөс хамаарч өөр байна. Tonic seizure-ийн EEG-г клиник дүрстэй уялдуулан үнэлнэ. |
Remember: slow spike-wave болон GPFA нь ижил pattern биш. Нэг нь spike-wave комплекс, нөгөө нь paroxysmal fast activity юм.
EEG READING WORKFLOW
LGS сэжигтэй EEG-г унших дараалал
- Бичлэгийн төлөвийг эхэлж тодорхойл. Awake, drowsy эсвэл sleep EEG эсэхийг шалга.
- Background organization-ийг үнэл. Frequency, amplitude, symmetry, continuity болон organization-ийг хар.
- AP gradient болон PDR-г шалга. Нас болон бичлэгийн төлөвтэй уялдуулан posterior organization байгаа эсэхийг үнэл.
- Slow spike-wave хай. Generalized discharge мөн эсэх, давталтын хурд <2.5 Hz байгаа эсэхийг үнэл.
- GPFA хай. Ялангуяа sleep EEG-д generalized paroxysmal fast activity байгаа эсэхийг шалга.
- Focal / multifocal discharge-ийг тэмдэглэ. Тархалт, тал давамгайлал, morphology болон variability-г үнэл.
- Evolution байгаа эсэхийг шалга. Interictal discharge-ийг evolving ictal pattern-тай андуурахгүй.
- Клиник мэдээлэлтэй уялдуул. Tonic seizure болон бусад seizure type, developmental course-ийг EEG-тэй тулгана.
REAL EEG · EXAMPLE 01
Жишээ 1 · Awake LGS EEG
Эхлээд тэмдэглэгээгүй EEG-г өөрөө уншина. Дараа нь Annotation ON болгож background болон epileptiform discharge-уудтай харьцуулна.
OFF зургийг бүтэн хэмжээгээр нээх ↗ ON зургийг бүтэн хэмжээгээр нээх ↗
EEG INTERPRETATION
Slow spike-wave spectrum + abnormal background
- Background organization-ийг эхэлж үнэлнэ.
- Generalized slow spike-and-wave morphology-г тодорхойлно.
- Anterior–posterior organization болон posterior dominant rhythm-ийг шалгана.
- Нэг epoch-ийн өөрчлөлтийг нийт EEG бичлэгтэй уялдуулна.
Зургийг унших дараалал
- Монтаж, sensitivity, time base-ийг шалга.
- Background frequency болон organization-ийг үнэл.
- Generalized epileptiform discharge-ийг ол.
- Spike-wave комплексийн давталтын хурдыг ажигла.
- AP gradient болон PDR байгаа эсэхийг шалга.
- ON зурагтай харьцуул.
REAL EEG · EXAMPLE 02
Жишээ 2 · Multifocal sharp and spike waves
Энэ жишээнд multifocal sharp and spike waves ойролцоогоор 1–2 Hz давтамжтай, тархмал бөгөөд хувьсамтгай байдлаар илэрч байна.
EEG INTERPRETATION
Multifocal epileptiform discharges
- Sharp болон spike discharge-ууд олон голомтот байна.
- Тархалт нь diffuse.
- Discharge-ийн байршил болон morphology variable.
- Давтамж ойролцоогоор 1–2 Hz.
Зургийг унших дараалал
- Хамгийн тод sharp/spike discharge-ийг ол.
- Нэг тогтвортой focus байна уу гэдгийг шалга.
- Өөр өөр бүсэд discharge ээлжилж байгаа эсэхийг хар.
- Bilateral болон diffuse тархалтыг үнэл.
- Давталтын хурдыг ойролцоогоор хэмж.
- Background activity-тай хамтатган тайлбарла.
REAL EEG · EXAMPLE 03
Жишээ 3 · GPFA + spike-wave
Энэ bipolar montage EEG-д generalized paroxysmal fast activity (GPFA) болон 1–2.5 Hz non-evolving multifocal / generalized spike-wave discharges ажиглагдана.
EEG INTERPRETATION
GPFA + multifocal/generalized spike-wave
- Generalized paroxysmal fast activity (GPFA) ажиглагдана.
- GPFA нь сонгосон epoch-д зүүн хагас бөмбөлөгт илүү тод хэлбэржсэн байна.
- 1–2.5 Hz non-evolving multifocal болон generalized spike-wave discharges хавсарсан байна.
- Тодорхой anterior–posterior frequency/amplitude gradient ажиглагдахгүй.
- Өвчтөн энэ epoch-ийн үед drowsy, eyes closed.
- Тодорхой posterior dominant rhythm харагдахгүй.
Зургийг унших дараалал
- Эхлээд patient state: drowsy, eyes closed гэдгийг тэмдэглэ.
- Background organization-ийг үнэл.
- Fast activity бүхий paroxysm-уудыг ол.
- Fast activity generalized эсэх, hemisphere dominance байгаа эсэхийг шалга.
- 1–2.5 Hz spike-wave discharge-ийг тусад нь тань.
- Discharge evolution байгаа эсэхийг шалга.
- AP gradient болон PDR-г үнэл.
Энэ epoch-ийн үед өвчтөн нойрмог, нүд аниастай байгаа тул PDR байхгүй байгааг дангаар нь патологийн нотолгоо гэж үзэхгүй. Background болон нийт EEG бичлэгтэй хамтатган үнэлнэ.
COMPARE THE EXAMPLES
3 EEG жишээг харьцуулах
| Шинж | Жишээ 1 | Жишээ 2 | Жишээ 3 |
|---|---|---|---|
| Гол pattern | Slow spike-wave spectrum | Multifocal sharp/spike | GPFA + spike-wave |
| Frequency | Slow spike-wave | 1–2 Hz | Spike-wave 1–2.5 Hz |
| Distribution | Generalized pattern | Multifocal / diffuse / variable | Generalized + multifocal |
| Fast activity | Тусад нь үнэлнэ | Гол шинж биш | GPFA байна |
| Background | Abnormal organization | Нийт бичлэгтэй уялдуулна | AP gradient байхгүй |
| State | Awake | Interictal epoch | Drowsy · eyes closed |
PATTERN COMPARISON
Slow spike-wave ба GPFA-г ялгах
Generalized <2.5 Hz
- Spike + slow-wave комплекс.
- Харьцангуй удаан давталттай.
- Сэрүүн болон нойрны EEG-д илэрч болно.
- Abnormal background-тай хавсарна.
Generalized fast activity
- Paroxysmal fast rhythm.
- Ихэвчлэн ≥10 Hz.
- Slow-wave sleep-д илүү тод.
- LGS-ийн оношилгоонд чухал EEG шинж.
GUIDED PRACTICE
Ялган таних асуултууд
3 Hz generalized spike-wave харагдвал LGS мөн үү?
LGS-ийн characteristic slow spike-wave нь <2.5 Hz байдаг. 3 Hz болон түүнээс хурдан generalized spike-wave илэрвэл бусад generalized epilepsy syndrome-ийг бодолцоно.
Multifocal spike байгаа нь LGS-ийг үгүйсгэх үү?
Үгүй. LGS-д focal эсвэл multifocal spike/sharp wave хавсарч болно. Syndrome diagnosis-ийг нийт EEG болон клиниктэй хамтатган хийдэг.
GPFA-г хаана идэвхтэй хайх вэ?
Нойрны EEG, ялангуяа slow-wave sleep-д GPFA илүү тод илэрч болно. Тиймээс зөвхөн awake EEG хангалтгүй байж болно.
Slow spike-wave байгаа ч tonic seizure байхгүй бол?
EEG morphology дангаараа LGS-ийн оношийг тогтоохгүй. Tonic seizure нь LGS-ийн mandatory seizure type юм.
GPFA нэг талд илүү тод байж болох уу?
Generalized pattern нь тодорхой epoch-д асимметрик эсвэл нэг талд илүү тод харагдаж болно. Нийт бичлэгийн distribution, phase relationship болон clinical context-ийг үнэлнэ.
PDR байхгүй бол шууд abnormal background гэж үзэх үү?
Үгүй. Patient state чухал. Нойрмог болон нойрны үед PDR тодорхой харагдахгүй байж болно. Сэрүүн үеийн background-тай харьцуулна.
DIFFERENTIAL DIAGNOSIS
Юутай ялгах вэ?
Myoclonic-atonic seizure давамгайлах, EEG болон clinical phenotype-ийг LGS-ээс ялгана.
Sleep-д spike-wave activation давамгайлах болон хөгжлийн regression-ийн temporal relationship-ийг үнэлнэ.
Эхлэх нас, prolonged febrile/hemiclonic seizure, EEG evolution болон phenotype-ийг харьцуулна.
Clinical course болон өвөрмөц EEG pattern-ийг хамтатган үнэлнэ.
TEST YOURSELF
Өөрийгөө шалгаарай
KEY TAKEAWAYS
Гол санаа
LGS-ийн EEG background abnormal байдаг.
Characteristic generalized slow spike-wave <2.5 Hz.
GPFA нь ялангуяа sleep EEG-д хайх чухал pattern.
Focal болон multifocal spike/sharp wave LGS-д хавсарч болно.
EEG morphology-г patient state-тай заавал уялдуулна.
Tonic seizure + өөр seizure type + characteristic EEG findings-ийг хамтатган syndrome diagnosis хийнэ.
NEUROEDU · PEDIATRIC EPILEPSY
Ohtahara syndrome
Early Infantile Developmental and Epileptic Encephalopathy · EIDEE
Very early onset · Tonic seizures / spasms · Burst-suppression · Severe developmental impairment
CLINICAL CONTEXT
Маш эрт эхэлдэг developmental and epileptic encephalopathy
Ohtahara syndrome нь түүхэн нэршил бөгөөд орчин үеийн ILAE ангилалд Early Infantile Developmental and Epileptic Encephalopathy (EIDEE) өргөн ойлголтод багтана. Эпилепси ихэвчлэн амьдралын эхний 3 сарын дотор, заримдаа төрсний дараах эхний өдрүүдээс эхэлдэг.
Маш эрт эхлэл
Ихэнхдээ neonatal эсвэл early infancy үед эхэлнэ.
Tonic seizures
Tonic spasm / tonic seizure давамгайлах нь сонгодог.
Хүнд явц
Developmental impairment эрт илэрч, seizure burden өндөр байх нь түгээмэл.
Эмгэг шалтгаан
Structural, genetic, metabolic шалтгаан олон янз байж болно.
TERMINOLOGY
Ohtahara syndrome ба EIDEE
Ohtahara syndrome
“Early infantile epileptic encephalopathy with suppression-burst” гэсэн уламжлалт ойлголттой ойролцоо хэрэглэгддэг.
EIDEE
ILAE-ийн орчин үеийн ангилалд neonatal / early infantile onset бүхий developmental and epileptic encephalopathy-гийн өргөн ойлголт.
NeuroEdu дээр энэ сэдвийг “Ohtahara syndrome (EIDEE)” гэж оруулбал хамгийн ойлгомжтой.
EEG FEATURES
Burst-suppression pattern-г таних
Spike, sharp wave, polyspike, slow wave хольцтой идэвхтэй хэсэг.
Burst-үүдийн хооронд маш нам далайцтай suppression үе орно.
Pattern нь сэрүүн болон нойронд хоёуланд нь ажиглагдаж болно.
Насанд тохирсон normal background organization үгүй буюу маш хүнд алдагдсан байна.
| Үнэлэх зүйл | Ohtahara syndrome / EIDEE-д ажиглагдаж болох EEG шинж |
|---|---|
| Background | Severely abnormal, age-appropriate organized background байхгүй. |
| Interictal pattern | Burst-suppression нь сонгодог EEG pattern. |
| Burst | High-amplitude mixed epileptiform + slow activity. |
| Suppression | Low-amplitude / near-flat interval burst-үүдийн хооронд орно. |
| State dependence | Wake болон sleep-д хоёуланд нь pattern үргэлжилж болно. |
| Evolution | Зарим өвчтөнд EEG/clinical phenotype цааш IESS эсвэл бусад DEE рүү хувьсаж болно. |
Remember: Burst-suppression гэдэг нь зүгээр “high amplitude EEG” биш. Ээлжилсэн burst + suppression гэсэн мөчлөгт бүтэцтэй pattern юм.
EEG READING WORKFLOW
Burst-suppression EEG-г унших дараалал
- Patient age-г эхэлж тэмдэглэ. Neonatal эсвэл very early infancy үед авах байр суурь өөр.
- Normal organization байгаа эсэхийг шалга. Насанд тохирсон background architecture хадгалагдсан эсэхийг хар.
- High-amplitude burst хэсгийг ол. Spike / sharp / polyspike / slow wave орсон mixed pattern-ийг ажигла.
- Suppression interval-ийг үнэл. Burst хоорондох low-amplitude / near-flat үе байгааг шалга.
- Энэ мөчлөг давтагдаж байна уу? Single artifact эсвэл isolated discharge-тай андуурахгүй.
- Wake болон sleep-д pattern үргэлжлэх эсэхийг үнэл. Сонгодог Ohtahara pattern ихэвчлэн хоёр төлөвт хоёуланд нь илэрнэ.
- Видео / клиниктэй уялдуул. Tonic seizure, tonic spasm, focal seizure semiology-тэй тулга.
REAL EEG · EXAMPLE 01
Жишээ 1 · Burst-suppression
Эхлээд тэмдэглэгээгүй EEG-г өөрөө уншаад, дараа нь Annotation ON болгож burst ба suppression хэсгийг харьцуулна.
OFF зургийг бүтэн хэмжээгээр нээх ↗ ON зургийг бүтэн хэмжээгээр нээх ↗
EEG INTERPRETATION
Burst-suppression pattern
- High-amplitude burst хэсэг болон low-amplitude suppression interval ээлжилж байна.
- Насанд тохирсон organized background ажиглагдахгүй.
- Энэ pattern нь very early onset DEE, тэр дундаа Ohtahara / EIDEE phenotype-тэй нийцэж болно.
Зургийг унших дараалал
- Монтаж, sensitivity, time base-ийг шалга.
- Хамгийн өндөр далайцтай burst хэсгийг ол.
- Түүний дараах suppression interval-ийг ажигла.
- Энэ бүтэц хэд хэдэн удаа давтагдаж байгаа эсэхийг хар.
- ON зурагтай харьцуулж burst ба suppression-ийг баталгаажуул.
PATTERN ANATOMY
Burst ба suppression-ийг тусад нь ойлгох
Идэвхтэй EEG хэсэг
- Өндөр далайцтай mixed activity
- Spike, sharp wave, polyspike орж болно
- Slow wave component хавсарна
- Эпилептиформ шинжтэй идэвх давамгайлна
Нам далайцтай завсар
- Бага далайцтай эсвэл near-flat
- Burst-үүдийн хооронд орно
- EEG organization байхгүйг илтгэнэ
- Artifact-тай андуурахгүйгээр давталтыг харна
GUIDED PRACTICE
Ялган таних асуултууд
Burst-suppression харагдвал шууд Ohtahara syndrome гэж оношлох уу?
Үгүй. Burst-suppression бол маш чухал EEG pattern боловч syndrome diagnosis-д нас, clinical seizures, encephalopathy, шалтгаан болон нийт EEG бичлэгийг хамтатган үнэлнэ.
Ohtahara / EIDEE-г IESS-ээс юугаар ялгах вэ?
Ohtahara / EIDEE нь ихэвчлэн neonatal эсвэл very early infancy үед эхэлж, burst-suppression pattern давамгайлна. IESS-д epileptic spasms болон hypsarrhythmia илүү сонгодог.
Early Myoclonic Encephalopathy (EME)-тай яаж ялгах вэ?
Аль алинд нь burst-suppression илэрч болох ч EME-д erratic myoclonus болон metabolic etiology-г илүү бодолцоно. Ohtahara phenotype-д tonic seizure/spasm давамгайлах нь түгээмэл.
Wake ба sleep-д хоёуланд нь pattern-ийг шалгах нь яагаад чухал вэ?
Сонгодог Ohtahara burst-suppression pattern сэрүүн болон нойронд хоёуланд нь үргэлжилж болох тул state-dependent үнэлгээ чухал.
Phenotype цааш өөрчлөгдөж болох уу?
Тийм. Зарим өвчтөнд clinical болон EEG phenotype цааш IESS эсвэл бусад developmental and epileptic encephalopathy хэлбэр рүү хувьсаж болно.
TEST YOURSELF
Өөрийгөө шалгаарай
KEY TAKEAWAYS
Гол санаа
Ohtahara syndrome нь түүхэн нэршил, орчин үеийн ангилалд EIDEE ойлголтод орно.
Эхлэл нь ихэвчлэн neonatal эсвэл very early infancy үед байна.
Сонгодог EEG pattern нь burst-suppression.
Burst-suppression нь burst + suppression гэсэн ээлжилсэн бүтэцтэй pattern.
Tonic seizure / tonic spasm түгээмэл илэрч болно.
Зарим өвчтөнд clinical болон EEG phenotype цааш IESS эсвэл бусад DEE рүү хувьсаж болно.
NEUROEDU · PEDIATRIC EEG
Нярайн EEG
Neonatal Electroencephalography
Age → State → Continuity → Synchrony → Symmetry → Voltage → Variability → Reactivity → Sleep–wake cycle
CORE PRINCIPLE
Нярайн EEG-г наснаас нь салгаж уншиж болохгүй
Нярайн EEG-ийн хэвийн төрх нь тархины боловсролттой маш хурдан өөрчлөгдөнө. Иймээс EEG-г тайлбарлахын өмнө postmenstrual / conceptual age, бичлэгийн үеийн behavioral state болон эмнэлзүйн нөхцөлийг заавал тодорхойлно.
Gestational age болон postnatal age хэд вэ?
Awake, active sleep, quiet sleep эсвэл transitional state уу?
Continuity, voltage, symmetry, synchrony-г үнэл.
EEG morphology нь тухайн насанд тохирч байна уу?
MATURATION
Нас ахих тусам EEG илүү continuous, synchronous болно
Quiet sleep-д discontinuity тод. Interburst interval нас ахих тусам богиносно.
Awake болон active sleep илүү continuous, sleep-state differentiation нэмэгдэнэ.
Wake / active sleep continuous. Quiet sleep-д tracé alternant илэрч болно.
Background continuous боловч mature PDR, тод AP gradient хараахан байхгүй.
PEDIATRIC MATURATION
Posterior Dominant Rhythm-ийн насжилтын хөгжил
Нярай үед тодорхой posterior dominant rhythm (PDR) болон mature anterior–posterior gradient байхгүй. PDR ихэвчлэн 3–4 сартайд 3–4 Hz-ээр илэрч эхлээд нас ахихын хэрээр давтамж нь нэмэгдэнэ.
| Нас | Typical PDR frequency |
|---|---|
| Нярай / ~44 weeks CA | Тодорхой PDR байхгүй |
| 3–4 сар | 3–4 Hz |
| 6 сар | 4–5 Hz |
| 12 сар | 5–7 Hz |
| 2 нас | 6–7 Hz |
| 3 нас | 7–8 Hz |
| 8 нас | 8–10 Hz |
| 15+ нас | 8.5–10 Hz |
BACKGROUND ASSESSMENT
Background-ийг 7 үзүүлэлтээр үнэл
Тухайн нас болон state-д тохирч байгаа эсэхийг үнэл.
Хоёр талын burst болон background timing-ийг харьцуул.
Amplitude, frequency, graphoelement-ийн тогтвортой asymmetry-г шалга.
Amplitude-ийг age болон behavioral state-тай уялдуул.
State болон цаг хугацаанд background өөрчлөгдөх ёстой.
Touch, sound, handling болон care procedure-тэй EEG өөрчлөлтийг тулга.
Background болон graphoelements-ийн maturation-ийг үнэл.
CONTINUITY
Tracé discontinu ≠ tracé alternant
Илүү immature pattern
Өндөр далайцтай activity burst-үүдийн хооронд нам далайцтай interburst interval орно. Preterm quiet sleep-д physiologic байж болно.
Term quiet sleep
Өндөр далайцтай activity болон харьцангуй нам далайцтай боловч бүрэн suppression биш activity ээлжилнэ.
SLEEP–WAKE CYCLING
Behavioral state бол нярайн EEG-ийн гол мэдээлэл
Сэрүүн
Term infant-д background ихэвчлэн continuous, mixed-frequency activity байна.
Идэвхтэй нойр
Eye movements, irregular respiration, continuous mixed-frequency EEG харагдаж болно.
Тайван нойр
Term neonate-д tracé alternant болон илүү зохион байгуулалттай slow-wave activity илэрнэ.
Шилжилтийн үе
Active ба quiet sleep-ийн хооронд тодорхой ангилахад хэцүү үе байж болно.
Нэг epoch-ийг state-ийг мэдэхгүйгээр “continuous” эсвэл “discontinuous” гэж тайлбарлах нь хангалтгүй.
REAL EEG · EXAMPLE 01
Жишээ 1 · Хэвийн сэрүүн үеийн EEG
3 долоо хоногтой, хугацаандаа төрсөн нярайн хэвийн сэрүүн үеийн EEG. Background нь continuous бөгөөд delta-аас beta хүртэлх бага–дунд далайцтай polyfrequency activity-ийн холимог байна.
Background тасралтгүй үргэлжилнэ.
Mixed polyfrequency activity.
Сэрүүн term infant-д тохирох далайц.
3 долоо хоногтой нярайд mature PDR болон AP gradient байхгүй байх нь хэвийн.
EEG INTERPRETATION
Age-appropriate normal awake neonatal background
- Continuous low-to-moderate amplitude polyfrequency background.
- Delta-аас beta хүртэлх frequency component холилдон харагдана.
- Тодорхой posterior dominant rhythm байхгүй.
- Mature anterior–posterior frequency/amplitude gradient хараахан бүрэлдээгүй.
- Excessive sharp wave transients ажиглагдахгүй.
PDR DEVELOPMENT
PDR хэзээ гарч ирэх вэ?
Энэ зургийг хэрхэн унших вэ?
- Нас: 3 долоо хоногтой term infant.
- State: awake.
- Background continuous эсэхийг үнэл.
- Delta–beta mixed frequencies-ийг ажигла.
- Symmetry болон synchrony-г харьцуул.
- PDR байхгүйг насны хувьд хэвийн гэж тань.
- Sharp transients excessive эсэхийг шалга.
REAL EEG · EXAMPLE 02
Жишээ 2 · Хэвийн нойрны EEG
Нойрны үед diffuse moderate-to-high voltage delta-аас beta хүртэлх mixed-frequency activity нь 2–3 секунд үргэлжлэх харьцангуй нам далайцтай үе-тэй ээлжилж байна. Энэ нь tracé alternant-тай нийцнэ.
Background morphology awake EEG-ээс өөрчлөгдөнө.
Higher-voltage activity ба relative attenuation ээлжилнэ.
Relative low-voltage interval, complete suppression биш.
Left > right centroparietal asynchronous spindle-like activity.
EEG INTERPRETATION
Tracé alternant with rudimentary asynchronous sleep spindles
- Diffuse moderate-to-high voltage mixed delta-to-beta activity байна.
- Activity нь ойролцоогоор 2–3 секунд үргэлжлэх relative attenuation-тай ээлжилнэ.
- Relative low-voltage interval нь бүрэн suppression биш.
- Бичлэгийн сүүлийн хэсэгт 13–18 Hz low-amplitude activity centroparietal region-д ажиглагдана.
- Fast activity нь зүүн талд баруунаасаа илүү тод бөгөөд rudimentary asynchronous sleep spindle-тэй нийцнэ.
DO NOT CONFUSE
Tracé alternant vs Burst-suppression
- Term quiet sleep-д хэвийн байж болно.
- Relative low-voltage interval.
- Interval нь complete suppression биш.
- Sleep-state organization хадгалагдана.
- Marked background abnormality.
- Profound suppression periods.
- Normal organization хүнд алдагдсан.
- Clinical context-тэй заавал уялдуулна.
Энэ зургийг хэрхэн унших вэ?
- Behavioral state — sleep гэдгийг эхэлж тэмдэглэ.
- Higher-voltage activity болон relative low-voltage үе ээлжилж байгаа эсэхийг хар.
- Relative attenuation-ийн duration-ийг хэмж.
- Complete suppression эсэхийг шалга.
- Pattern-ийг tracé alternant гэж тань.
- Centroparietal fast activity-г ажигла.
- Left-right spindle synchrony-г харьцуул.
COMPARE THE EXAMPLES
Awake ба sleep EEG-г харьцуулах
| Үзүүлэлт | Жишээ 1 · Awake | Жишээ 2 · Sleep |
|---|---|---|
| Background | Continuous | Alternating pattern |
| Frequency | Mixed delta → beta | Mixed delta → beta |
| Continuity | Continuous | Tracé alternant |
| PDR | Байхгүй — насны хувьд хэвийн | Sleep үед гол үнэлгээ биш |
| Sleep spindle | — | Rudimentary asynchronous spindle |
| Interpretation | Normal awake neonatal EEG | Normal sleep neonatal EEG |
Age + state + background гэсэн гурван мэдээллийг салгахгүй уншина.
NORMAL NEONATAL GRAPHOELEMENTS
Хэвийн transient-ийг epileptiform discharge-тай андуурахгүй
Slow delta wave дээр superimposed fast activity. Preterm maturation marker.
Encoches frontales. Term age орчимд physiologic байдлаар харагдаж болно.
Immature neonatal EEG-д наснаас хамаарах transient pattern.
Frontal rhythmic slow activity. Sleep architecture-тай уялдан харагдаж болно.
ABNORMAL BACKGROUND
Эмгэг neonatal background-ийг системтэй таних
Тухайн PMA-д хүлээгдэхээс илүү урт эсвэл гүн interburst interval.
High-voltage burst ба profound suppression ээлжилнэ.
Тогтвортой маш бага далайцтай background.
Hemisphere хооронд тогтвортой amplitude эсвэл frequency difference.
Age-д хүлээгдэхээс их interhemispheric delay.
State болон цаг хугацаанд background хангалттай өөрчлөгдөхгүй.
Stimulation-ийн дараа appropriate EEG response муу.
EEG morphology нь conceptional age-аас immature харагдана.
NEONATAL SEIZURES
Neonatal seizure-д EEG онцгой чухал
Нярайн таталт clinical sign багатай, эсвэл зөвхөн EEG дээр илрэх боломжтой. Иймээс сэжигтэй neonatal seizure-ийг video-EEG-тэй уялдуулан үнэлнэ.
Background-аас ялгарах шинэ rhythmic abnormal activity.
Давтагдах rhythmic waveform байна.
Frequency, morphology, amplitude эсвэл spatial distribution цаг хугацаанд өөрчлөгдөнө.
Electroclinical эсвэл electrographic-only байж болно.
Clinical movement харагдахгүй байсан ч neonatal electrographic seizure байж болно.
SYSTEMATIC READING
Нярайн EEG-г 10 алхмаар унш
- Postmenstrual / conceptual age Gestational age + postnatal age-ийг тодорхойл.
- Behavioral state Awake, active sleep, quiet sleep эсвэл transition?
- Continuity Continuous, discontinuous, tracé alternant эсвэл suppression?
- Voltage Amplitude age болон state-д тохирч байна уу?
- Symmetry Homologous region-үүдийг харьцуул.
- Synchrony Hemisphere хооронд timing тохирч байна уу?
- Variability State болон цаг хугацаанд EEG өөрчлөгдөж байна уу?
- Reactivity Stimulation болон care procedure-тэй тулга.
- Graphoelements Delta brush, frontal sharp transient, spindle зэрэг насанд тохирох element-ийг хай.
- Seizures Rhythmic evolving pattern байгаа эсэхийг шалга.
REPORTING TEMPLATE
Neonatal EEG тайлбарын загвар
Age: ___ weeks PMA / conceptual age.
States recorded: Awake / active sleep / quiet sleep / transitional.
Background: Continuity ___, voltage ___, symmetry ___, synchrony ___.
Variability / reactivity: ___.
Sleep–wake cycling: Present / immature / absent / indeterminate.
Age-appropriate graphoelements: ___.
Sharp transients / epileptiform abnormalities: ___.
Electrographic seizures: Present / absent.
Impression: EEG background is ___ for postmenstrual age.
GUIDED PRACTICE
Ялган таних асуултууд
Discontinuous EEG болгон abnormal уу?
Үгүй. Discontinuity-ийн хэвийн эсэхийг postmenstrual age болон behavioral state-аар тодорхойлно.
Tracé alternant нь burst-suppression мөн үү?
Үгүй. Tracé alternant нь term neonate-ийн quiet sleep-д физиологийн pattern байж болно.
3 долоо хоногтой term infant-д PDR байхгүй бол abnormal уу?
Үгүй. PDR ихэвчлэн 3–4 сартайгаас 3–4 Hz орчим давтамжтай илэрч эхэлдэг.
Хурц transient бүр epileptiform уу?
Үгүй. Neonatal EEG-д physiologic sharp transients байдаг. Morphology, distribution, field, frequency болон background-тай хамтатган үнэлнэ.
Clinical хөдөлгөөнгүй бол seizure байхгүй юу?
Үгүй. Neonatal seizure electrographic-only хэлбэрээр илэрч болно.
Background-ийг нэг 10 секунд epoch-оор шийдэх үү?
Үгүй. Wake–sleep transition, variability, reactivity болон нийт бичлэгийг үнэлнэ.
TEST YOURSELF
Өөрийгөө шалгаарай
KEY TAKEAWAYS
Гол санаа
Neonatal EEG-г postmenstrual / conceptual age-гүйгээр тайлбарлахгүй.
Behavioral state background morphology-г өөрчилнө.
Continuity нь age-dependent.
Term quiet sleep-д tracé alternant физиологийн байж болно.
Нярайд PDR байхгүй нь хэвийн. PDR ихэвчлэн 3–4 сартайд 3–4 Hz-ээр эхэлнэ.
Neonatal seizure electrographic-only байж болно.
NEUROEDU · NONEPILEPTIFORM EEG
Голомтот амплитуд бууралт
Focal Attenuation
Reduced voltage · Hemispheric asymmetry · Loss of physiologic rhythms · Structural dysfunction
DEFINITION
Focal attenuation гэж юу вэ?
Focal attenuation гэдэг нь EEG-ийн тодорхой бүс эсвэл нэг hemisphere-ийн amplitude нь эсрэг талын ижил байрлалтай homologous region-оос тогтвортой бага харагдахыг хэлнэ.
Энэ нь focal cortical dysfunction, том structural lesion, ишеми, postictal dysfunction эсвэл cortex ба scalp electrode-ийн хооронд signal-ийг сулруулах бүтэц байгааг илэрхийлж болно.
Нэг талын voltage харьцангуй багассан байна.
Түр зуурын биш, бичлэгийн турш тогтвортой эсэхийг шалгана.
Зүүн ба баруун ижил anatomical region-ийг харьцуулна.
PDR, spindle, vertex wave, K-complex зэрэг rhythm буурсан эсэхийг харна.
QUICK RECOGNITION
Focal attenuation-г хэрхэн таних вэ?
Homologous contralateral channel-тай харьцуул.
Alpha/theta/beta component-ийн representation багасч болно.
Spindle, vertex wave, K-complex нэг талд багасч болно.
Олон epoch болон montage дээр давтагдана.
ATTENUATION vs SLOWING
Voltage ↓
EEG activity-ийн amplitude homologous contralateral area-аас буурна.
Frequency ↓
Theta/delta activity тухайн бүсэд хэвийн хэмжээнээс давамгайлна.
CAUSES
Focal attenuation-ийн боломжит шалтгаанууд
Том cortical infarct болон ischemic injury.
Acute/subacute severe cortical dysfunction.
Cortex байхгүй эсвэл functionally disconnected hemisphere-д activity absent/markedly suppressed байна.
Том intracranial lesion focal attenuation үүсгэж болно.
Cortex ба electrode-ийн хоорондох fluid/blood signal amplitude-ийг бууруулж болно.
Extracerebral tissue нь signal transmission-д нөлөөлж болно.
Seizure-ийн дараа transient focal attenuation илэрч болно.
Electrode problem, montage, impedance болон reference-ийг үргэлж шалгана.
IMPORTANT PITFALL
Craniectomy ба breach effect
Craniotomy / craniectomy-ийн үед skull-ийн filtering effect багассанаар тухайн хэсгийн EEG activity илүү өндөр amplitude, илүү sharp, fast харагдах breach effect үүсч болно.
Тиймээс skull defect-тэй талд amplitude үнэхээр багассан бол underlying cortical dysfunction, infarction, edema эсвэл бусад structural өөрчлөлтийг тусад нь бодолцоно.
REAL EEG · EXAMPLE 01
Жишээ 1 · Anatomic hemispherectomy
Баруун талын anatomic hemispherectomy хийлгэсэн өвчтөнд баруун hemisphere-ийн activity тасралтгүй suppressed байна.
EEG INTERPRETATION
No independent right hemispheric activity
- Баруун hemisphere-д independent cerebral activity ажиглагдахгүй.
- Marked continuous right-sided attenuation/suppression байна.
- Баруун posterior region-д зарим waveform харагдаж болох ч энэ нь left hemispheric activity-ийн volume conduction / reflection байж болно.
- Activity independent эсэхийг montage болон field-ээр шалгана.
REAL EEG · EXAMPLE 02
Жишээ 2 · Subtle attenuation + slowing
Post-stroke cerebral edema-ийн улмаас right hemicraniectomy хийлгэсэн өвчтөнд баруун талын subtle attenuation болон slowing ажиглагдана.
EEG INTERPRETATION
Focal attenuation + focal slowing
- Right-sided amplitude нь left side-аас харьцангуй бага.
- Right hemispheric frequency composition мөн удааширсан.
- Иймээс энэ жишээнд attenuation болон slowing хоёул байна.
- Clinical context нь post-stroke cerebral edema.
Craniectomy өөрөө breach effect үүсгэн amplitude-ийг нэмэгдүүлэх боломжтой. Иймээс энэ attenuation-ийг skull defect-ээр дангаар тайлбарлахгүй.
REAL EEG · EXAMPLE 03
Жишээ 3 · Sleep element attenuation
Right MCA infarct-тай өвчтөнд нойрны үеийн хэвийн graphoelement-үүдийн баруун талын attenuation ажиглагдана.
EEG INTERPRETATION
Loss of physiologic sleep elements
- Left side-д vertex wave / K-complex activity харагдана.
- Homologous right-sided activity мэдэгдэхүйц багассан эсвэл байхгүй.
- Sleep graphoelement-ийн asymmetry нь focal hemispheric dysfunction-ийн нэмэлт шинж болж болно.
- Энэ өвчтөнд structural correlate нь right MCA infarction.
REAL EEG · EXAMPLE 04
Жишээ 4 · Hemispheric amplitude/frequency asymmetry
Зүүн hemisphere-д delta болон theta activity холилдон харагдаж байхад баруун hemisphere-д low-amplitude delta activity давамгайлж, зүүн талд байгаа theta frequencies харьцангуй дутагдаж байна.
EEG INTERPRETATION
Amplitude reduction + loss of faster components
- Left hemisphere: admixed delta + theta activity.
- Right hemisphere: lower-amplitude delta activity.
- Right side-д theta component харьцангуй дутмаг.
- Зөвхөн overall amplitude биш, frequency composition-ийг хоёр талд харьцуулах нь чухал.
REAL EEG · EXAMPLE 05
Жишээ 5 · “Flattened” right-sided appearance
Right-sided leads дээр EEG amplitude мэдэгдэхүйц буурсан тул бичлэг “flattened” мэт харагдана.
EEG INTERPRETATION
Persistent right-sided voltage attenuation
- Right homologous channels нь left side-аас тогтвортой lower amplitude.
- Overall appearance нь “flattened”.
- Technical artifact-ийг эхлээд үгүйсгэнэ.
- True persistent asymmetry бол focal hemispheric dysfunction-ийг дэмжинэ.
COMPARE THE EXAMPLES
Focal attenuation өөр өөрөөр харагдаж болно
| Жишээ | Гол EEG шинж | Clinical / structural context |
|---|---|---|
| 1 | Continuous hemispheric suppression | Right anatomic hemispherectomy |
| 2 | Subtle attenuation + slowing | Post-stroke edema / hemicraniectomy |
| 3 | Loss of vertex/K-complex activity | Right MCA infarct |
| 4 | Low-amplitude delta + reduced theta | Right hemispheric dysfunction |
| 5 | Persistent reduced amplitude | Focal hemispheric attenuation |
BEFORE CALLING IT ABNORMAL
Technical attenuation-ийг эхлээд үгүйсгэ
Electrode / montage problem
- Poor electrode contact
- Abnormal impedance
- Loose electrode
- Reference contamination
- Montage-dependent appearance
True focal dysfunction
- Multiple montages дээр persistence
- Homologous channels дээр consistent asymmetry
- Physiologic rhythms мөн attenuated
- Slowing хавсарч болно
- Imaging / clinical correlate байж болно
COMMON PITFALLS
Түгээмэл алдаа
Lower amplitude = lesion заавал мөн үү?
Үгүй. Electrode contact, impedance, montage, extracerebral tissue, skull anatomy зэрэг technical/anatomic хүчин зүйлийг эхлээд шалгана.
Attenuation болон slowing ижил үү?
Үгүй. Attenuation нь voltage reduction, slowing нь frequency reduction. Гэхдээ focal structural lesion-д хоёул зэрэг илэрч болно.
Craniectomy талд amplitude бага байх ёстой юу?
Үгүй. Skull defect нь breach effect-ийн улмаас cortical activity-г илүү өндөр amplitude-тай харагдуулж болно.
Sleep spindle/vertex asymmetry ч focal attenuation мөн үү?
Тийм, persistent unilateral reduction эсвэл absence нь focal dysfunction-ийг илтгэж болно. Нас болон sleep stage-тай хамтатган үнэлнэ.
Нэг montage дээр л attenuation харагдвал?
Шууд cerebral abnormality гэж дүгнэхгүй. Referential, longitudinal bipolar, transverse bipolar зэрэг өөр montage-оор баталгаажуулна.
SYSTEMATIC READING
Focal attenuation-г 8 алхмаар унш
- Technical quality Electrode, impedance, reference, artifact-ийг шалга.
- Montage Нэгээс олон montage дээр asymmetry хадгалагдаж байгаа эсэхийг шалга.
- Homologous comparison F3–F4, C3–C4, P3–P4, O1–O2 гэх мэт ижил region-ийг харьцуул.
- Amplitude Аль талын voltage буурсныг тодорхойл.
- Frequency composition Faster frequencies мөн алдагдсан эсэхийг хар.
- Physiologic rhythms PDR, spindle, vertex wave, K-complex-ийг харьцуул.
- Slowing Attenuation-тай focal slowing хавсарсан эсэхийг тэмдэглэ.
- Clinical / imaging correlation Stroke, edema, surgery, hemorrhage болон imaging-тэй тулга.
REPORTING TEMPLATE
EEG тайлангийн жишиг өгүүлбэр
Mild: There is subtle attenuation of background activity over the right hemisphere compared with the left.
With slowing: There is attenuation and polymorphic slowing over the right hemisphere, consistent with focal cerebral dysfunction.
Sleep elements: Physiologic sleep structures including vertex waves and K-complexes are attenuated over the right hemisphere.
Marked: There is marked persistent attenuation of right hemispheric cerebral activity.
TEST YOURSELF
Өөрийгөө шалгаарай
KEY TAKEAWAYS
Гол санаа
Focal attenuation = regional amplitude reduction.
Homologous left/right regions-ийг заавал харьцуул.
Attenuation болон slowing хамт илэрч болно.
PDR, spindle, vertex, K-complex-ийн asymmetry-г мөн шалга.
Skull defect нь breach effect үүсгэж amplitude нэмэгдүүлж чадна.
Technical artifact-ийг үгүйсгээд clinical + imaging context-тэй уялдуул.
NEUROEDU · NONEPILEPTIFORM EEG
Тасралтгүй тархмал удаашрал
Continuous Generalized Slowing
Persistent theta–delta slowing · Loss of background organization · Diffuse cerebral dysfunction
DEFINITION
Continuous Generalized Slowing гэж юу вэ?
Continuous generalized slowing гэдэг нь EEG background-д bilateral diffuse theta болон/эсвэл delta frequency activity тогтвортой давамгайлах pattern юм.
Энэ үед slow activity нь зөвхөн богино episode-оор бус, бичлэгийн ихэнх хугацаанд үргэлжилж, хэвийн faster background activity, posterior dominant rhythm болон anterior–posterior organization буурч болно.
Bilateral, diffuse distribution.
Slow activity background-д тогтвортой давамгай.
Faster frequencies-ийг slow activity орлоно.
Slowing өөрөө epileptiform discharge биш.
TERMINOLOGY
“Continuous slowing” ба “EEG continuity” ижил ойлголт биш
Frequency abnormality
Theta/delta slow activity background-д тогтвортой давамгайлахыг хэлнэ.
Suppression-based descriptor
ACNS critical-care terminology дахь continuous, discontinuous, burst-suppression зэрэг ойлголтыг хэлнэ.
QUICK RECOGNITION
Continuous generalized slowing-г 6 шинжээр танина
Bilateral hemispheric slowing.
Slow frequencies давамгайлна.
Slowing бичлэгийн турш тогтвортой байна.
Severity-ээс хамаарч PDR алдагдана.
AP gradient тодорхой бус болж болно.
Хөнгөн үед хадгалагдаж, хүнд үед буурч болно.
FREQUENCY COMPOSITION
Theta → Delta: dysfunction гүнзгийрэхэд slow activity нэмэгдэнэ
Mild diffuse dysfunction-д excessive generalized theta prominent байж болно.
Dysfunction нэмэгдэхэд theta болон delta activity хамт давамгайлна.
Marked diffuse delta predominance илүү хүнд dysfunction-тэй холбоотой байж болно.
KEY DISTINCTION
Intermittent vs Continuous Generalized Slowing
Slowing үе үе илэрнэ
- Slow-wave episode тасалдана.
- Faster background хооронд нь харагдана.
- Organization илүү сайн хадгалагдаж болно.
- Severity-г нийт EEG-ээр үнэлнэ.
Slowing background-ийг давамгайлна
- Theta/delta бараг тогтвортой байна.
- Faster activity харьцангуй багасна.
- PDR/AP organization бүдгэрч болно.
- Diffuse dysfunction-ийг илүү хүчтэй дэмжинэ.
“Continuous” гэдэг нь slow activity-ийн persistence-ийг илэрхийлнэ. Etiology эсвэл prognosis-ийг өөрөө тодорхойлохгүй.
AGE & STATE
Physiologic slowing-ийг pathological slowing-оос ялга
- State transition-тэй уялдана.
- Awake үед faster organization сэргэнэ.
- Sleep graphoelements илэрнэ.
- Appropriate variability хадгалагдана.
- Awake үед persistent байна.
- PDR expected age-аас удаан байж болно.
- AP gradient буурна.
- Mental status disturbance-тай уялдаж болно.
REAL EEG · EXAMPLE 01
Жишээ 1 · Continuous generalized slowing
Энэ EEG-д slow activity нь isolated burst хэлбэрээр бус, background-ийн ихэнх хугацаанд bilateral, diffuse байдлаар давамгайлж байна.
Bilateral diffuse involvement.
Theta–delta components давамгай.
Slowing нь isolated episode биш.
Background abnormality.
EEG INTERPRETATION
Persistent diffuse slow background activity
- Slow activity bilateral болон diffuse байна.
- Theta/delta frequency components давамгайлна.
- Slowing нь transient burst-ээр хязгаарлагдахгүй.
- Normal faster background organization буурсан байна.
- Pattern өөрөө epileptiform discharge биш.
ENCEPHALOPATHY CONTINUUM
Background dysfunction гүнзгийрэхэд organization хэрхэн өөрчлөгдөх вэ?
PDR, AP gradient, state, reactivity хадгалагдана.
PDR удааширч эхэлнэ.
Organization бүдгэрнэ.
State, variability, reactivity алдагдаж болно.
| Feature | Mild | Moderate | Severe |
|---|---|---|---|
| Frequency | Theta ↑ | Theta + delta | Delta / marked abnormality |
| PDR | Slow | Poor / unclear | Absent |
| AP gradient | Preserved | Reduced | Absent |
| State changes | Preserved | Reduced / rudimentary | May be absent |
| Reactivity | Preserved | Preserved or reduced | Reduced / absent |
REACTIVITY
Continuous slowing дээр reactivity-г заавал үнэл
Ижил frequency composition-той хоёр EEG prognostic болон physiologic утгаараа ялгаатай байж болно. Background stimulation-д хэрхэн өөрчлөгдөж байгааг тэмдэглэнэ.
Cerebral response present
Sound, touch эсвэл бусад stimulation-ийн дараа background frequency, amplitude эсвэл organization reproducibly өөрчлөгдөнө.
No reproducible cerebral response
Appropriate stimulation-д cerebral EEG background meaningful өөрчлөлт үзүүлэхгүй.
CLINICAL ASSOCIATIONS
Continuous Generalized Slowing-ийн боломжит шалтгаанууд
Diffuse slowing нь etiology-specific биш. Олон төрлийн global cerebral dysfunction ижил EEG morphology үүсгэж болно.
Exogenous toxin эсвэл medication toxicity.
Hepatic, renal, electrolyte, glucose болон systemic disturbances.
CNS depressant medications, sedatives болон anesthesia.
Encephalitis болон meningoencephalitis.
Global cerebral hypoxia/ischemia.
Diffuse degenerative cerebral disease.
Diffuse dysfunction-тэй generalized slowing илэрч болно.
Diencephalic / brainstem-midline pathology diffuse slowing үүсгэж болно.
Generalized seizure-ийн дараа transient diffuse slowing илэрч болно.
Severe systemic disease cerebral function-д нөлөөлж болно.
MORPHOLOGY
Polymorphic generalized slowing vs GRDA
Often polymorphic
Waveform shape, amplitude болон interval variable байж болно.
- Rhythmic байх албагүй
- Theta ± delta
- Diffuse dysfunction-ийн nonspecific marker
Generalized Rhythmic Delta Activity
Relatively uniform, repetitive rhythmic delta morphology.
- Delta frequency
- Generalized distribution
- Standardized critical-care EEG pattern
COMMON PITFALLS
Түгээмэл алдаа
Continuous slowing = continuous EEG background?
Үгүй. Нэг нь frequency composition, нөгөө нь background continuity/suppression-ийг тодорхойлдог.
Diffuse slowing = epilepsy?
Үгүй. Generalized slowing нь nonepileptiform abnormality. Epileptiform activity-г тусад нь үнэлнэ.
Diffuse slowing = metabolic encephalopathy?
Заавал биш. Toxic, metabolic, infectious, hypoxic, medication-related болон бусад олон etiology байж болно.
Drowsy patient-ийн theta/delta abnormal уу?
Заавал биш. Behavioral state болон awake background-тай харьцуулна.
Хүүхдийн diffuse slow EEG-г adult criterion-оор үнэлэх үү?
Үгүй. Pediatric background нь age-dependent тул насанд тохирсон reference шаардлагатай.
Delta их байвал шууд severe encephalopathy гэж нэрлэх үү?
Үгүй. State changes, organization, variability, reactivity болон medication effects-ийг хамтад нь үнэлнэ.
SYSTEMATIC READING
Continuous Generalized Slowing-г 10 алхмаар унш
- Age Насанд тохирох normal background-ийг тодорхойл.
- Behavioral state Awake, drowsy эсвэл asleep уу?
- Distribution Bilateral generalized эсэхийг шалга.
- Predominant frequency Theta, delta эсвэл mixed theta–delta?
- Persistence Intermittent бус, background-д тогтвортой давамгай юу?
- PDR Present, slow, poorly formed эсвэл absent?
- AP gradient Normal anterior–posterior organization хадгалагдсан уу?
- State changes Wake–sleep differentiation байгаа эсэхийг үнэл.
- Reactivity Stimulation-д cerebral background өөрчлөгдөж байна уу?
- Clinical correlation Mental status, medication, labs болон imaging-тэй тулга.
REPORTING
EEG тайлангийн жишиг өгүүлбэрүүд
Basic:
The background demonstrates continuous
generalized theta-delta slowing.
With preserved reactivity:
There is continuous generalized polymorphic
theta-delta slowing with preserved reactivity.
Interpretation:
These findings are consistent with
a diffuse cerebral dysfunction.
Etiology:
This finding is nonspecific with respect to etiology
and should be interpreted in the appropriate
clinical context.
GUIDED PRACTICE
Ялган таних асуултууд
Theta–delta activity бүх бичлэгт байна. Юуг эхэлж шалгах вэ?
Age болон behavioral state. Sleep болон drowsiness physiologic slowing үүсгэдэг.
Faster frequencies бүрэн алга болох ёстой юу?
Үгүй. Continuous generalized slowing-ийн дунд faster activity холилдон байж болно.
Continuous generalized slowing нь structural lesion-ийг localize хийх үү?
Ерөнхийдөө үгүй. Энэ нь diffuse/global dysfunction-ийг илэрхийлдэг. Focal abnormality тусдаа байгаа эсэхийг шалгана.
Reactivity хадгалагдсан бол EEG хэвийн үү?
Үгүй. Reactive боловч diffusely slow EEG abnormal хэвээр байж болно. Reactivity нь severity-ийн нэмэлт үзүүлэлт.
TEST YOURSELF
Өөрийгөө шалгаарай
KEY TAKEAWAYS
Гол санаа
Continuous generalized slowing = persistent bilateral diffuse theta/delta.
Энэ нь nonepileptiform background abnormality.
Awake patient-д diffuse slowing нь global cerebral dysfunction-ийг дэмжинэ.
Age, drowsiness болон sleep-ийг үргэлж шалгана.
Continuous slowing ≠ background continuity.
Etiology-г EEG дангаар тогтоохгүй — clinical correlation шаардлагатай.
NEUROEDU · NONEPILEPTIFORM EEG
Үе үе илрэх тархмал удаашрал
Intermittent Generalized Slowing
Diffuse theta–delta slowing · Background organization · State · Reactivity · Encephalopathy
DEFINITION
Intermittent Generalized Slowing гэж юу вэ?
Intermittent generalized slowing гэдэг нь EEG background-ийн дунд bilateral, diffuse theta болон/эсвэл delta activity үе үе нэмэгдэн илрэхийг хэлнэ.
Энэ өөрчлөлт нь нийт бичлэгийн турш тасралтгүй үргэлжлэхгүй бөгөөд хэвийн faster background activity slow-wave episode-үүдийн хооронд тодорхой хэмжээнд хадгалагдаж болно.
Өөрчлөлт bilateral, diffuse тархалттай байна.
Theta болон delta frequencies нэмэгдэнэ.
Нийт бичлэгийн турш continuous биш.
Slowing өөрөө epileptiform discharge биш.
QUICK RECOGNITION
5 алхмаар таних
Нэг focal region-ээр хязгаарлагдахгүй.
Faster background дээр slow activity нэмэгдэнэ.
Slow activity үе үе гарч, завсар хооронд багасна.
PDR болон AP gradient бүрэн эсвэл хэсэгчлэн хадгалагдаж болно.
Drowsiness болон sleep-ээр тайлбарлагдах эсэхийг шалга.
FREQUENCY
Theta ба delta activity юуг илэрхийлэх вэ?
4–7 Hz
Awake adult background-д excessive diffuse theta нь mild diffuse cerebral dysfunction-ийн эхний өөрчлөлтүүдийн нэг байж болно.
<4 Hz
Diffuse delta activity нэмэгдэх нь илүү тод cerebral dysfunction-тэй холбоотой байж болно.
KEY DISTINCTION
Intermittent vs Continuous Generalized Slowing
Slow activity үе үе илэрнэ
- Slow-wave episodes тасалдана.
- Faster background хооронд нь харагдана.
- Background organization заримдаа хадгалагдана.
- Mild–moderate dysfunction-д илэрч болно.
Slow activity background-ийг давамгайлна
- Theta/delta activity бараг тасралтгүй.
- Faster organized background багасна.
- PDR/AP organization илүү их алдагдаж болно.
- Илүү тод diffuse dysfunction-ийг дэмжиж болно.
“Intermittent” болон “continuous” гэдэг нь EEG abnormality-ийн temporal burden-ийг тодорхойлно; etiology-г тодорхойлох нэр биш.
STATE MATTERS
Drowsiness-ийг encephalopathy гэж андуурахгүй
Нойрмоглох үед physiologic generalized theta, зарим насанд high-amplitude slow activity нэмэгдэх нь хэвийн байж болно. Иймээс generalized slowing харагдмагц abnormal гэж нэрлэхгүй.
- State transition-тэй temporal relationship байна.
- Awake үед organization сэргэнэ.
- Sleep graphoelements дараа нь гарч болно.
- Appropriate state-dependent variability байна.
- Awake үед persistence ажиглагдана.
- Expected PDR удааширч/алдагдаж болно.
- AP organization буурч болно.
- Clinical mental status change-тай уялдаж болно.
DO NOT CONFUSE
Generalized slowing ≠ GRDA
Often polymorphic
Diffuse theta/delta activity нь morphology болон interval-аараа хувьсамтгай байж болно.
- Rhythmic байх албагүй
- Diffuse dysfunction-ийн nonspecific marker
- Intermittent эсвэл continuous байж болно
Generalized Rhythmic Delta Activity
Bilateral synchronous, relatively uniform rhythmic delta activity.
- Rhythmic morphology
- Delta range
- ACNS-ийн standardized RPP terminology-д орно
REAL EEG · EXAMPLE 01
Жишээ 1 · Intermittent generalized slowing
Background activity-ийн дунд тархмал slow-wave activity үе үе нэмэгдэнэ. Slowing нь нийт бичлэгийн турш тасралтгүй биш тул intermittent generalized slowing гэж тодорхойлно.
Bilateral diffuse slowing.
Slow frequencies transiently нэмэгдэнэ.
Slow activity бүх бичлэгийг тасралтгүй эзлэхгүй.
Spike/sharp discharge биш.
EEG INTERPRETATION
Intermittent diffuse theta–delta slowing
- Bilateral generalized distribution байна.
- Slow activity background-ийн дунд үе үе нэмэгдэнэ.
- Faster background activity хооронд нь хадгалагдана.
- Pattern нь continuous generalized slowing биш.
- Epileptiform discharge биш.
ENCEPHALOPATHY CONTINUUM
Slowing нэмэгдэх тусам organization хэрхэн өөрчлөгдөх вэ?
PDR · AP gradient · state · reactivity хадгалагдана.
Theta нэмэгдэж эхэлнэ.
PDR/AP gradient бүдгэрнэ.
State, variability, reactivity алдагдаж болно.
| Feature | Mild | Moderate | Severe |
|---|---|---|---|
| Predominant frequency | Theta нэмэгдэнэ | Theta + delta | Delta / markedly abnormal background |
| PDR | Удааширсан | Poorly formed / absent | Absent |
| AP gradient | Хадгалагдаж болно | Бүдгэрнэ | Алдагдана |
| State changes | Preserved | Reduced / rudimentary | Absent байж болно |
| Reactivity | Preserved | Preserved эсвэл reduced | Reduced / absent байж болно |
CLINICAL ASSOCIATIONS
Generalized slowing-ийн боломжит шалтгаанууд
Diffuse slowing нь nonspecific. Дараах олон нөхцөл ижил EEG өөрчлөлт үүсгэж болно.
Drug toxicity болон exogenous toxins.
Electrolyte, hepatic, renal, glucose болон бусад systemic disturbance.
Sedatives, anesthetics болон бусад CNS depressants.
Encephalitis, meningoencephalitis, systemic infection.
Global cerebral hypoxia/ischemia.
Diffuse or deep midline cerebral pathology.
Diffuse neurodegenerative processes.
Generalized seizure-ийн дараах transient slowing.
REACTIVITY
Stimulation-д background хэрхэн өөрчлөгдөж байна вэ?
Diffuse encephalopathy үнэлэхэд generalized slowing-ийн хэмжээнээс гадна EEG reactivity маш чухал.
Cerebral change present
Stimulation-ийн дараа EEG frequency, amplitude эсвэл organization reproducibly өөрчлөгдөнө.
No clear cerebral response
Appropriate stimulation-ийн дараа cerebral background reproducibly өөрчлөгдөхгүй.
COMMON PITFALLS
Түгээмэл андуурал
Drowsiness slowing = encephalopathy?
Үгүй. Physiologic drowsiness үед diffuse theta нэмэгдэх боломжтой. Awake background болон state transition-ийг шалгана.
Generalized slowing = epilepsy?
Үгүй. Generalized slowing өөрөө nonepileptiform abnormality. Epileptiform discharge байгаа эсэхийг тусад нь үнэлнэ.
Generalized slowing = GRDA?
Заавал биш. GRDA нь rhythmic delta pattern. Generalized slowing polymorphic болон nonrhythmic байж болно.
Theta activity харагдвал заавал abnormal уу?
Үгүй. Age, wakefulness, drowsiness, sleep болон medication effect-ийг харгалзана.
Slowing-ийн frequency-ээр encephalopathy severity-г дангаар тогтоох уу?
Үгүй. Background organization, PDR, AP gradient, state changes, variability болон reactivity-г хамтатган үнэлнэ.
Generalized slowing шалтгааныг тогтоож чадах уу?
Ихэнх тохиолдолд үгүй. Энэ нь diffuse cerebral dysfunction-ийн nonspecific EEG marker юм.
SYSTEMATIC READING
Intermittent Generalized Slowing-г 10 алхмаар унш
- Age Насанд тохирох хэвийн background-тай харьцуул.
- State Awake, drowsy эсвэл sleep аль нь вэ?
- Distribution Generalized эсвэл focal эсэхийг тогтоо.
- Frequency Theta, delta эсвэл хоёул давамгай юу?
- Morphology Polymorphic эсвэл rhythmic эсэхийг шалга.
- Temporal burden Intermittent эсвэл continuous?
- PDR / AP gradient Normal background organization хадгалагдсан уу?
- State changes Wake–sleep differentiation байгаа эсэхийг үнэл.
- Reactivity Stimulation-д reproducible cerebral response байна уу?
- Clinical correlation Mental status, medication, laboratory болон imaging-тэй тулга.
REPORTING
EEG тайлангийн жишиг өгүүлбэр
Mild example:
The awake background demonstrates intermittent
generalized theta slowing with preservation of
background organization and reactivity.
More prominent example:
There are intermittent bursts of generalized
polymorphic theta-delta slowing,
consistent with mild diffuse cerebral dysfunction.
Etiology statement:
This finding is nonspecific with respect to etiology
and should be interpreted in the appropriate
clinical context.
GUIDED PRACTICE
Ялган таних асуултууд
Slow activity хоёр талд байна. Шууд generalized slowing гэж нэрлэх үү?
Үгүй. Эхлээд age, state болон artifact-ийг шалгана. Drowsiness болон sleep физиологийн slowing үүсгэдэг.
Intermittent generalized slowing нь focal lesion-ийг заах уу?
Ерөнхийдөө diffuse dysfunction-ийн marker. Focal structural abnormality-г дангаар localize хийх pattern биш.
Rhythmic delta харагдвал яах вэ?
Pattern rhythmic, bilateral synchronous, delta-range бол GRDA criteria-д нийцэж байгаа эсэхийг шалгана.
Severity-г юугаар үнэлэх вэ?
Predominant frequency-аас гадна PDR, AP gradient, variability, state changes, continuity болон reactivity-г үнэлнэ.
TEST YOURSELF
Өөрийгөө шалгаарай
KEY TAKEAWAYS
Гол санаа
Intermittent generalized slowing = үе үе илрэх bilateral diffuse theta/delta.
Энэ нь nonepileptiform EEG abnormality.
Awake үед pathologic generalized slowing diffuse cerebral dysfunction-ийг дэмжинэ.
Drowsiness, sleep болон age-related slowing-ийг эхлээд үгүйсгэ.
Generalized slowing болон GRDA ижил биш.
Etiology-г EEG дангаар тогтоохгүй; clinical correlation шаардлагатай.
NEUROEDU · NONEPILEPTIFORM EEG
Хөнгөн зэргийн энцефалопати
Mild Encephalopathy
Slow PDR · Excessive theta · Preserved organization · State changes · Reactivity
DEFINITION
Mild encephalopathy EEG ямар харагддаг вэ?
Хөнгөн diffuse cerebral dysfunction-ийн үед хэвийн EEG architecture бүрэн алдагдаагүй боловч posterior dominant rhythm удаашрах, awake background-д excessive theta нэмэгдэх зэрэг эрт өөрчлөлтүүд илэрч болно.
Normal anterior–posterior organization, variability, sleep–wake state changes болон stimulation-д үзүүлэх reactivity ихэвчлэн хадгалагдсан байна.
Насанд тохирохоос удаан posterior rhythm.
Awake background-д excessive theta нэмэгдэнэ.
Background organization ихэвчлэн танигдана.
External stimulation-д response хадгалагдана.
QUICK RECOGNITION
Mild encephalopathy-г 6 шинжээр танина
Adult-д alpha range-аас доош удааширч болно.
Awake background-д theta хэт давамгайлна.
Гүнзгийрэх үед delta нэмэгдэж эхэлж болно.
Normal organization бүрэн алдагдаагүй.
Drowsy/sleep transitions танигдана.
Stimulation-д background өөрчлөгдөнө.
EARLY CLUE
Posterior dominant rhythm удаашрах
Awake adult-д PDR нь ерөнхийдөө alpha frequency range-д байх хүлээлттэй. Mild diffuse dysfunction-ийн эхний EEG шинжүүдийн нэг нь PDR-ийн symmetric slowing байж болно.
Age-appropriate PDR
- Posterior predominant
- Eye closure-д тодорно
- Eye opening-д attenuate хийнэ
- Appropriate AP organization
Slow PDR
- Expected age-аас удаан
- Theta activity холилдоно
- Organization ихэвчлэн танигдана
- Reactivity хадгалагдаж болно
EXCESSIVE THETA
Awake background-д theta activity нэмэгдэх
Mild encephalopathy-ийн үед alpha background дотор excessive generalized theta activity нэмэгдэх нь түгээмэл.
Normal awake adult posterior rhythm.
Excessive awake theta нь diffuse dysfunction-ийг дэмжинэ.
Dysfunction гүнзгийрэхэд илүү нэмэгдэж болно.
REAL EEG · EXAMPLE 01
Жишээ 1 · Mild–moderate diffuse slowing
COVID-19-тэй өвчтөнд mild–moderate diffuse slowing илэрсэн жишээ. Энэ нь diffuse cerebral dysfunction-ийн nonspecific EEG manifestation юм.
EEG INTERPRETATION
Diffuse cerebral dysfunction
- Generalized slow activity нэмэгдсэн байна.
- Background нь normal awake EEG-ээс удаан.
- Өөрчлөлт bilateral/diffuse distribution-тай.
- Энэ нь epileptiform discharge биш.
- Mild–moderate гэсэн boundary нь continuum тул нийт background organization-оор үнэлэгдэнэ.
REAL EEG · EXAMPLE 02
Жишээ 2 · Slow PDR + excessive theta
Awake EEG нь excessive theta activity-тай, posterior dominant rhythm нь 6–7 Hz байна. Эдгээр нийлмэл өөрчлөлт mild encephalopathy-тай нийцнэ.
Slowing-ийг drowsiness-аар тайлбарлахгүй.
Awake adult-д удааширсан PDR.
Excessive generalized theta.
Background architecture тодорхой хэмжээнд хадгалагдана.
WHY IS THIS MILD?
Abnormal frequency, but retained organization
- PDR байна, гэхдээ удаан.
- Excessive awake theta нэмэгдсэн.
- Background бүрэн disorganized болоогүй.
- Severe diffuse delta predominance байхгүй.
- Энэ combination mild diffuse cerebral dysfunction-ийг дэмжинэ.
REAL EEG · EXAMPLE 03
Жишээ 3 · Diffuse slow background
Энэ epoch-д generalized slow background activity харагдаж байна. Гэхдээ нэг static epoch-оос mild, moderate эсвэл severe гэж найдвартай grading хийхгүй.
WHAT ELSE DO WE NEED?
Severity requires the complete EEG
- Patient awake эсвэл drowsy байсан уу?
- PDR байгаа юу, ямар frequency-тэй вэ?
- Anterior–posterior gradient хадгалагдсан уу?
- Sleep–wake state changes байгаа юу?
- Stimulation-д reactivity байна уу?
- Sedation эсвэл medication effect байна уу?
CONTINUUM
Mild → Moderate → Severe
Organized + reactive.
Excess theta, organization retained.
Theta–delta, AP gradient lost.
State/reactivity may be lost.
| Feature | Mild | Moderate | Severe |
|---|---|---|---|
| PDR | Present but slow | Poor / absent | Absent |
| Predominant slow activity | Theta | Theta + delta | Marked delta / suppression-spectrum |
| Organization | Retained | Poor | Absent |
| State changes | Present | Reduced / rudimentary | May be absent |
| Reactivity | Usually present | Present / reduced | May be absent |
DO NOT CONFUSE
Mild encephalopathy vs physiologic drowsiness
Physiologic slowing
- State-dependent
- Awake үед PDR хэвийн болно
- Sleep transition үргэлжилнэ
- Appropriate variability байна
Pathologic awake slowing
- Awake үед excessive theta
- PDR expected age-аас slow
- Clinical arousal impairment байж болно
- State-аар бүрэн тайлбарлагдахгүй
CLINICAL ASSOCIATIONS
Mild diffuse cerebral dysfunction-ийн шалтгаанууд
Sedatives, CNS depressants.
Electrolyte, renal, hepatic, glucose disturbance.
Sepsis, infection, severe systemic disease.
Encephalitis / meningoencephalitis.
Seizure-ийн дараах transient slowing.
Mild/global cerebral hypoxic dysfunction.
Diffuse neurodegenerative processes.
ICU өвчтөнд олон хүчин зүйл хавсарч болно.
COMMON PITFALLS
Түгээмэл алдаа
6–7 Hz PDR үргэлж mild encephalopathy юу?
Үгүй. Age, developmental stage болон behavioral state заавал харгалзана. Adult patient-д slow байж болох ч бага насны хүүхдэд хэвийн байж болно.
Theta харагдвал abnormal уу?
Заавал биш. Drowsiness, childhood/adolescence болон medication effect-тэй холбоотой physiologic theta байдаг.
Mild encephalopathy = metabolic encephalopathy?
Үгүй. “Mild” нь severity, “metabolic” нь etiology-г илэрхийлнэ.
EEG normal architecture хадгалагдсан бол хэвийн гэсэн үг үү?
Үгүй. PDR удаашрал болон excessive awake theta background organization хадгалагдсан үед ч abnormal байж болно.
Нэг static epoch-оор severity grading хийх үү?
Болгоомжтой. Whole record, state changes, PDR, organization, reactivity болон medication context шаардлагатай.
SYSTEMATIC READING
Mild encephalopathy-г 9 алхмаар үнэл
- Age Age-appropriate PDR-г эхлээд мэд.
- State Awake эсэхийг баталгаажуул.
- PDR frequency Expected frequency-ээс удаан эсэхийг хэмж.
- Theta burden Awake background-д excessive theta байгаа эсэх.
- Delta Diffuse delta нэмэгдсэн эсэхийг шалга.
- AP gradient Background organization хадгалагдсан уу?
- State changes Drowsiness/sleep architecture танигдаж байна уу?
- Reactivity Stimulation-д cerebral response байна уу?
- Clinical correlation Medication, labs, infection, imaging, mental status-тай тулга.
REPORTING TEMPLATE
Тайлангийн жишиг өгүүлбэр
Description:
The awake background demonstrates a slowed
posterior dominant rhythm of 6–7 Hz with
excessive generalized theta activity.
Organization:
Background organization and reactivity are preserved.
Impression:
These findings are consistent with
a mild diffuse cerebral dysfunction.
Etiology statement:
The findings are nonspecific with respect to etiology
and should be interpreted in the appropriate clinical context.
TEST YOURSELF
Өөрийгөө шалгаарай
KEY TAKEAWAYS
Гол санаа
Mild encephalopathy-ийн эрт шинж = slow PDR.
Awake EEG-д excessive theta нэмэгдэж болно.
Background organization ихэвчлэн хадгалагдана.
State changes болон reactivity ихэвчлэн хадгалагдана.
Drowsiness болон age-related slowing-ийг эхлээд ялгана.
Severity ба etiology-г нэг static epoch-оор тогтоохгүй.
NEUROEDU · NONEPILEPTIFORM EEG
Дунд зэргийн энцефалопати
Moderate Encephalopathy
Theta + Delta slowing · Poor PDR · Reduced AP gradient · Reduced organization · State changes · Reactivity
DEFINITION
Moderate encephalopathy EEG ямар харагддаг вэ?
Diffuse cerebral dysfunction гүнзгийрэх үед awake EEG background-д theta болон delta frequency activity мэдэгдэхүйц нэмэгдэнэ.
Normal posterior dominant rhythm болон anterior–posterior organization танигдахад хэцүү эсвэл алдагдсан болж эхэлдэг.
Гэхдээ severe encephalopathy-аас ялгаатай нь background-д зарим variability, state changes болон reactivity хадгалагдсан байж болно.
Generalized theta мэдэгдэхүйц нэмэгдэнэ.
Delta activity background-д ихээр оролцоно.
Posterior rhythm муу бүрэлдсэн эсвэл байхгүй.
Normal anterior–posterior organization бүдгэрнэ.
Rudimentary state differentiation байж болно.
Reactivity хадгалагдсан эсвэл буурсан байж болно.
QUICK RECOGNITION
Moderate encephalopathy-г системтэй таних
Slow frequencies background-д давамгайлна.
Normal posterior rhythm ялгахад хэцүү.
Normal anterior–posterior organization буурна.
Background бага хувьсамтгай болно.
Sleep/wake differentiation бүрэн алдагдаагүй байж болно.
Stimulation response-г заавал шалгана.
BACKGROUND ORGANIZATION
PDR ба anterior–posterior gradient яагаад чухал вэ?
PDR becomes poorly formed
Mild dysfunction үед PDR удааширсан ч танигддаг байж болно. Moderate dysfunction-д PDR улам муу бүрэлдэж эсвэл absent болно.
Organization becomes poor
Normal awake EEG-ийн anterior хэсэгт faster/lower amplitude, posterior хэсэгт slower/higher amplitude organization бүдгэрч эсвэл алга болно.
MORPHOLOGY
Triphasic morphology
Diffuse slowing-ийн дунд зарим waveform triphasic morphology-тай харагдаж болно.
❌
Morphology нь specific etiology-г батлахгүй.✓
Waveform shape-г descriptively тэмдэглэнэ.REAL EEG · EXAMPLE 01
Жишээ 1 · Delta–theta slowing + triphasic morphology
EEG background-д delta болон theta slow activity холилдон харагдаж, зарим waveform нь triphasic morphology-тай байна.
Slow activity-ийн нэг хэсэг.
Delta-тай холилдон байна.
Зарим waveform 3-phase appearance-тай.
Morphology alone ≠ seizure.
EEG INTERPRETATION
Diffuse delta–theta slowing with triphasic morphology
- Delta болон theta activity background-д нэмэгдсэн.
- Slow-wave morphology diffusely abnormal байна.
- Зарим complex triphasic morphology-тай.
- Triphasic morphology нь etiology-specific биш.
- Full-record organization болон reactivity-г severity grading-д заавал үнэлнэ.
REAL EEG · EXAMPLE 02
Жишээ 2 · Poor AP gradient + absent PDR
EEG-д theta болон delta frequencies холилдон, anterior–posterior gradient муу, posterior dominant rhythm байхгүй байна.
Slow background component.
Diffuse slow activity.
Normal organization буурсан.
Posterior dominant rhythm танигдахгүй.
WHY THIS IS IMPORTANT
Loss of organization beyond simple slowing
- Theta–delta slowing байна.
- PDR absent.
- AP organization муу.
- Энэ combination нь simple mild slowing-оос илүү significant diffuse dysfunction-ийг дэмжинэ.
REAL EEG · EXAMPLE 03
Жишээ 3 · Delta–theta slowing
Background-д delta болон theta frequency activity давамгайлан харагдаж байна.
EEG INTERPRETATION
Mixed diffuse slow-frequency background
- Delta component байна.
- Theta component мөн байна.
- Faster organized background харьцангуй буурсан.
- Distribution болон state-ийг full record дээр үнэлнэ.
- Slowing өөрөө nonepileptiform abnormality.
REAL EEG · EXAMPLE 04
Жишээ 4 · Intermixed delta–theta + faster activity
Background-д 2–4 Hz delta болон 5–6 Hz theta frequencies холилдон, мөн зарим 12–14 Hz faster activity ажиглагдана.
Prominent slow component.
Intermixed generalized slowing.
Faster activity мөн хадгалагдсан.
COMPARE THE EXAMPLES
Moderate diffuse dysfunction өөр өөрөөр харагдаж болно
| Жишээ | Гол EEG шинж | Teaching point |
|---|---|---|
| 1 | Delta + theta + triphasic morphology | Morphology etiology-specific биш |
| 2 | Theta + delta + poor AP gradient + no PDR | Organization loss severity-г дэмжинэ |
| 3 | Delta–theta slowing | Frequency alone-аар grade хийхгүй |
| 4 | Delta 2–4 + theta 5–6 + fast 12–14 Hz | Faster activity slow background-тай зэрэгцэж болно |
SEVERITY CONTINUUM
Mild → Moderate → Severe
Normal PDR + AP gradient.
Theta ↑, organization retained.
PDR/AP gradient poor.
State/reactivity may disappear.
| Feature | Mild | Moderate | Severe |
|---|---|---|---|
| PDR | Present, slow | Poor / absent | Absent |
| Frequency | Theta ↑ | Theta + delta ↑↑ | Marked delta / severe abnormality |
| AP gradient | Recognizable | Poor / absent | Absent |
| Organization | Retained | Poor | Absent / markedly abnormal |
| State changes | Present | Rudimentary / reduced | May be absent |
| Reactivity | Present | Present / reduced | Reduced / absent |
REACTIVITY & STATE
Moderate EEG дээр үлдсэн cerebral function-ийг хай
Stimulation response
Sound, touch эсвэл бусад stimulation-ийн дараа cerebral background reproducibly өөрчлөгдөж байгаа эсэхийг шалгана.
Rudimentary transitions
Awake, drowsy, sleep-related background differentiation бүрэн эсвэл хэсэгчлэн хадгалагдаж болно.
CLINICAL ASSOCIATIONS
Moderate diffuse cerebral dysfunction-ийн боломжит шалтгаанууд
Drug/toxin exposure.
Hepatic, renal, electrolyte, glucose disturbance.
Sedatives болон CNS depressants.
Encephalitis, systemic infection.
Global cerebral insult.
Seizure-ийн дараах diffuse slowing.
Diffuse neurodegenerative process.
Олон systemic хүчин зүйл хавсарсан байж болно.
COMMON PITFALLS
Түгээмэл андуурал
Theta + delta харагдвал шууд moderate гэж нэрлэх үү?
Үгүй. PDR, AP gradient, state changes, variability болон reactivity-г хамтад нь үнэлнэ.
Triphasic morphology = hepatic encephalopathy?
Үгүй. Triphasic morphology нь waveform description. Toxic-metabolic болон бусад нөхцөлд илэрч болно.
Triphasic morphology = GPDs?
Заавал биш. GPD гэж нэрлэхийн тулд generalized periodic discharge criteria тусад нь хангах ёстой.
PDR байхгүй бол severe encephalopathy юу?
Заавал биш. Moderate diffuse dysfunction-д PDR absent байж болно. Severity нь нийт background function-ээр тодорхойлогдоно.
12–14 Hz activity байгаа бол EEG хэвийн үү?
Үгүй. Faster beta-range activity slow theta/delta background-ийн дунд холилдон байж болно.
Drowsiness-ийг moderate slowing гэж андуурч болох уу?
Тийм. Behavioral state болон awake baseline-ийг заавал шалгана.
SYSTEMATIC READING
Moderate encephalopathy-г 10 алхмаар үнэл
- Age Age-appropriate normal background-ийг тогтоо.
- State Awake, drowsy, sleep эсэхийг тодорхойл.
- Predominant frequency Theta, delta эсвэл mixed theta–delta?
- PDR Present, slow, poorly formed эсвэл absent?
- AP gradient Normal organization хадгалагдсан уу?
- Morphology Polymorphic, rhythmic, triphasic morphology байгаа эсэхийг тэмдэглэ.
- Variability Background spontaneous variability байна уу?
- State changes Sleep/wake differentiation үлдсэн эсэхийг үнэл.
- Reactivity Appropriate stimulation-д cerebral response байна уу?
- Clinical correlation Mental status, drugs, labs, infection, imaging болон oxygenation-тай тулга.
REPORTING TEMPLATE
EEG тайлангийн жишиг өгүүлбэрүүд
Description:
The background is comprised predominantly of
generalized theta and delta activity with poor
anterior-to-posterior organization and no
well-formed posterior dominant rhythm.
With reactivity:
Background reactivity to stimulation is present
but reduced.
Impression:
These findings are consistent with
a moderate diffuse cerebral dysfunction.
Triphasic morphology:
Occasional slow-wave complexes demonstrate
triphasic morphology.
Etiology statement:
The findings are nonspecific with respect to
etiology and should be interpreted in the
appropriate clinical context.
TEST YOURSELF
Өөрийгөө шалгаарай
KEY TAKEAWAYS
Гол санаа
Moderate encephalopathy-д theta + delta background давамгайлна.
PDR нь poorly formed эсвэл absent байж болно.
Anterior–posterior gradient буурна эсвэл алдагдана.
State changes болон reactivity зарим хэмжээнд хадгалагдаж болно.
Triphasic morphology = descriptive morphology, specific etiology биш.
Severity-г нэг epoch биш, бүтэн EEG background-аар үнэлнэ.
NEUROEDU · NONEPILEPTIFORM EEG
Хүнд зэргийн энцефалопати
Severe Encephalopathy
Marked delta slowing · Loss of organization · Loss of state changes · Poor / absent reactivity · Low voltage · Coma patterns
DEFINITION
Severe encephalopathy EEG ямар харагддаг вэ?
Diffuse cerebral dysfunction маш хүнд болох үед хэвийн EEG architecture мэдэгдэхүйц алдагдаж, background нь slow, poorly organized, monotonous, low-voltage эсвэл nonreactive болж болно.
Mild болон moderate encephalopathy-д үлдэж байсан posterior dominant rhythm, anterior–posterior gradient, normal state changes болон reactivity severe stage-д эрс буурч эсвэл бүрэн алга болж болно.
Slow frequencies давамгайлна.
Normal posterior dominant rhythm танигдахгүй.
Normal AP organization алдагдана.
Wake–sleep differentiation байхгүй байж болно.
External stimulation-д cerebral response буурна.
Background amplitude мөн буурч болно.
QUICK RECOGNITION
Severe diffuse dysfunction-ийн гол шинжүүд
Faster frequencies мэдэгдэхүйц багасна.
Posterior rhythm танигдахгүй.
Normal spatial organization байхгүй.
Background monotonous харагдаж болно.
Normal sleep–wake transitions алдагдана.
Severe dysfunction-ийн чухал шинж.
EEG REACTIVITY
Severe encephalopathy-г үнэлэхэд reactivity онцгой чухал
Reactivity гэдэг нь external stimulation өгсний дараа EEG background-ийн frequency, amplitude эсвэл organization reproducibly өөрчлөгдөх үзэгдэл.
Cerebral response present
Slow background байсан ч stimulation-ийн дараа EEG background өөрчлөгдвөл residual cerebral responsiveness байгааг харуулна.
No reproducible cerebral change
Appropriate stimulation-д background meaningful өөрчлөлт үзүүлэхгүй.
SEVERE BACKGROUND
Low-amplitude delta without faster frequencies
Background нь зөвхөн low-amplitude delta activity-аас үндсэндээ бүрдэж, theta, alpha, beta зэрэг faster frequency components байхгүй болох нь significant diffuse cerebral dysfunction-ийг дэмжинэ.
Slowest conventional EEG frequency band давамгай.
Background-ийн amplitude мэдэгдэхүйц буурч болно.
Faster physiologic components харагдахгүй.
Reactivity байхгүй бол severe dysfunction-ийг илүү дэмжинэ.
COMA PATTERN
Alpha coma
Alpha coma гэдэг нь clinical coma-тай өвчтөнд alpha-frequency activity diffuse байдлаар давамгайлах EEG pattern.
Normal awake alpha-аас ялгаатай нь alpha-coma pattern нь normal posterior organizationгүй, diffuse эсвэл anterior-predominant байж, reactivity буурсан эсвэл байхгүй байж болно.
Ойролцоогоор 8–13 Hz activity давамгайлна.
Pattern-ийг clinical consciousness state-тай хамт нэрлэнэ.
Normal posterior awake alpha distribution биш байж болно.
Reactivity нь prognostic interpretation-д чухал.
REAL EEG · EXAMPLE 01
Жишээ 1 · Markedly abnormal diffuse background
Энэ epoch-д diffuse slow, poorly organized background харагдана. Severity-г зөв тодорхойлохын тулд бүтэн бичлэг дээр reactivity, state changes, predominant frequency болон voltage-г хамтад нь үнэлнэ.
SYSTEMATIC APPROACH
- Predominant frequency-г тодорхойл.
- Faster physiologic activity үлдсэн эсэхийг шалга.
- PDR/AP gradient байгаа эсэхийг үнэл.
- Voltage-г үнэл.
- Reactivity болон state changes-ийг бүтэн record дээр шалга.
REAL EEG · EXAMPLE 02
Жишээ 2 · Low-amplitude delta + absent reactivity
Background нь low-amplitude delta activity-аас үндсэндээ бүрдэж, faster frequencies харагдахгүй байна.
Энэ morphology дангаараа moderate–severe diffuse dysfunction-тэй нийцэж болох боловч тухайн өвчтөнд EEG reactivity мөн байхгүй байсан тул overall interpretation нь severe encephalopathy-д илүү нийцнэ.
Slow activity давамгай.
Background amplitude буурсан.
Faster frequencies харагдахгүй.
Severe grading-д чухал.
WHY SEVERE?
Low-voltage slow background + no reactivity
- Predominant background delta range.
- Faster physiologic frequencies absent.
- Background low amplitude.
- Normal organization байхгүй.
- EEG reactivity байхгүй.
REAL EEG · EXAMPLE 03
Жишээ 3 · Alpha coma
Clinical coma-тай өвчтөнд diffuse alpha-frequency activity давамгайлж байгаа alpha coma pattern.
EEG INTERPRETATION
Alpha-frequency coma background
- Alpha-range frequency activity давамгай.
- Clinical state нь coma.
- Normal awake posterior alpha гэж тайлбарлахгүй.
- Distribution болон reactivity-г заавал тэмдэглэнэ.
- Etiology болон prognosis-г pattern-аар дангаар тогтоохгүй.
REAL EEG · EXAMPLE 04
Жишээ 4 · Diffuse abnormal coma background
Энэ EEG-д diffuse abnormal background activity харагдаж байна. Зөв coma-pattern classification хийхийн тулд dominant frequency, clinical consciousness state, reactivity, sedative exposure болон бүтэн EEG шаардлагатай.
COMA BACKGROUND PATTERNS
Coma EEG-д dominant frequency чухал
Alpha-frequency predominant background in coma.
Theta frequency background давамгайлна.
Diffuse delta background давамгайлна.
Drug/sedative effect зэрэг clinical context чухал.
Faster spindle-like activity slow delta дээр давхарлаж болно.
Bursts нь attenuation/suppression periods-тэй ээлжилнэ.
SEVERITY CONTINUUM
Mild → Moderate → Severe
PDR + state + reactivity.
Excess theta.
Poor PDR / organization.
State/reactivity may be lost.
| Feature | Mild | Moderate | Severe |
|---|---|---|---|
| PDR | Slow but present | Poor / absent | Absent |
| Predominant frequency | Theta ↑ | Theta + delta | Marked delta or coma-specific pattern |
| Organization | Retained | Poor | Absent / markedly abnormal |
| State changes | Present | Rudimentary / reduced | Absent байж болно |
| Reactivity | Present | Present / reduced | Markedly reduced / absent байж болно |
| Voltage | Usually preserved | Variable | Low / suppressed spectrum байж болно |
PROGNOSTICATION
EEG-г prognosis-д дангаар ашиглахгүй
Severe encephalopathy болон coma pattern-ийн prognostic significance нь etiology, timing, sedation, temperature, metabolic status, EEG reactivity болон serial evolution-оос хамаарна.
Reactivity байгаа нь generally more favorable functional information өгдөг.
Severe dysfunction-ийг дэмждэг боловч clinical context-оос тусгаарлан ашиглахгүй.
Background recovery эсвэл deterioration хугацааны явцад илүү мэдээлэл өгч болно.
COMMON PITFALLS
Түгээмэл алдаа
Delta background = severe encephalopathy?
Заавал биш. Reactivity, voltage, state changes, organization болон clinical state-г хамтад нь үнэлнэ.
Unreactive EEG = brain death?
Үгүй. EEG unreactivity нь severe cerebral dysfunction-ийн шинж байж болох боловч neurological death-ийн оноштой ижил ойлголт биш.
Alpha-frequency activity харагдвал normal awake EEG юу?
Clinical coma-тай өвчтөнд diffuse, poorly reactive alpha activity нь alpha coma pattern байж болно.
Alpha coma үргэлж fatal уу?
Үгүй. Etiology болон reactivity-аас outcome мэдэгдэхүйц хамаардаг.
Low voltage EEG = electrocerebral inactivity?
Үгүй. Low-voltage cerebral activity болон electrocerebral inactivity нь өөр ойлголтууд.
Sedation-ийг үл тоож severity grading хийж болох уу?
Үгүй. Sedatives болон anesthetic medications background frequency, voltage, continuity болон reactivity-д хүчтэй нөлөөлж болно.
SYSTEMATIC READING
Severe encephalopathy EEG-г 12 алхмаар үнэл
- Clinical state Coma, stupor, sedation level-ийг тодорхойл.
- Medication Sedative/anesthetic exposure-г шалга.
- Predominant frequency Delta, theta, alpha эсвэл beta?
- Voltage Normal, low эсвэл suppressed?
- Symmetry Diffuse symmetric эсвэл asymmetric?
- PDR Posterior dominant rhythm байгаа эсэх.
- AP gradient Normal organization үлдсэн эсэх.
- Continuity Continuous, discontinuous, burst-suppression?
- Variability Spontaneous background variation байгаа эсэх.
- State changes Wake/sleep-related transitions байгаа эсэх.
- Reactivity Reproducible cerebral response байгаа эсэх.
- Serial evolution Өмнөх EEG-тэй харьцуулж improving/worsening эсэхийг үнэл.
REPORTING TEMPLATE
EEG тайлангийн жишиг өгүүлбэрүүд
Low-voltage delta:
The background is comprised predominantly of
low-amplitude generalized delta activity without
appreciable faster frequencies.
Reactivity:
There is no reproducible change in the cerebral
background in response to stimulation.
Impression:
These findings are consistent with a severe
diffuse cerebral dysfunction.
Alpha coma:
The background is characterized by generalized
alpha-frequency activity in a clinically comatose patient.
Reactivity should be described separately.
Etiology:
The EEG findings are nonspecific with respect to
etiology and require clinical correlation.
TEST YOURSELF
Өөрийгөө шалгаарай
KEY TAKEAWAYS
Гол санаа
Severe encephalopathy-д normal EEG organization мэдэгдэхүйц алдагдана.
Delta activity давамгайлж, faster frequencies алдагдаж болно.
State changes болон variability буурч/алга болж болно.
Absent EEG reactivity нь severity assessment-д чухал.
Alpha coma нь clinical coma + alpha-frequency predominant background гэсэн descriptive pattern.
Prognosis-г EEG pattern-аар дангаар бус etiology + reactivity + serial evolution-оор үнэлнэ.
NEUROEDU · NONEPILEPTIFORM EEG
Хэт идэвхжил
Excessive Fast Activity
Excess beta activity · Medication effect · Symmetry · Distribution · Muscle artifact differential
DEFINITION
Excessive Fast Activity гэж юу вэ?
Excessive fast activity гэдэг нь EEG background-д хүлээгдэж буй хэмжээнээс их хэмжээний хурдан frequency activity, ялангуяа beta-range activity давамгайлан харагдахыг хэлнэ.
Энэ өөрчлөлт нь ихэвчлэн generalized болон relatively symmetric байж болох бөгөөд medication effect, behavioral state болон technical artifact-тай уялдуулан тайлбарлана.
Beta болон түүнээс хурдан frequency components.
Тухайн age/state-д хүлээгдэх хэмжээнээс их.
Medication effect үед bilateral generalized байж болно.
Fast activity өөрөө epileptiform discharge биш.
QUICK RECOGNITION
Excessive fast activity-г 6 алхмаар танина
Ихэвчлэн 13 Hz-ээс дээш хурдан activity.
Generalized эсвэл anterior/frontally prominent байж болно.
Medication effect үед хоёр талд ойролцоо байна.
Normal beta-аас илүү тод, өндөр amplitude-тай байж болно.
Behavioral state-тай уялдуулан үнэлнэ.
Benzodiazepine, barbiturate болон sedatives-ийг шалга.
FREQUENCY
Beta activity
Beta activity нь normal EEG-ийн нэг хэсэг байж болох боловч хэт их хэмжээтэй, өргөн тархалттай эсвэл unusually prominent бол excessive fast activity гэж тодорхойлж болно.
Low-amplitude fast activity, anterior regions-д илүү тод байж болно.
Хурдан activity unusually abundant, diffuse эсвэл өндөр amplitude-тай болно.
Drugs, sleep stage, skull defect болон artifact-ийг шалгана.
CLINICAL ASSOCIATIONS
Excessive fast activity-ийн түгээмэл шалтгаанууд
Excess beta activity-ийн түгээмэл medication association.
Diffuse fast activity үүсгэж болно.
Drug effect-ийг EEG interpretation-д заавал харгалзана.
Dose болон agent-аас хамааран fast activity өөрчлөгдөнө.
Breach effect-ийн улмаас focal fast activity тодорч болно.
Cerebral fast activity-г дуурайж болох хамгийн чухал mimic.
DIFFERENTIAL DIAGNOSIS
Excessive fast activity-г юунаас ялгах вэ?
Irregular high-frequency activity
Temporal/frontal leads-д ихэвчлэн давамгай, irregular, very fast бөгөөд muscle tension-тай өөрчлөгдөнө.
Focal fast + sharp appearance
Skull defect-ийн доор focal amplitude болон fast activity нэмэгдэж болно.
N2 graphoelement
Waxing–waning morphology, central/frontocentral distribution болон sleep state-тай уялдана.
Episodic fast burst
Paroxysmal burst хэлбэрээр гарч, epilepsy context-тэй холбоотой байж болно.
PDR harmonic
Posterior rhythmic activity, eye opening/closure-д PDR шиг реактив байна.
Technical source
Fixed-frequency interference, electrode/equipment context-ийг шалгана.
HIGH-YIELD DIFFERENCE
Cerebral beta vs muscle artifact
| Feature | Cerebral fast activity | Muscle artifact |
|---|---|---|
| Morphology | Relatively organized | Irregular / spiky / dense |
| Distribution | Physiologic field may be present | Often frontal/temporal muscle regions |
| Symmetry | Drug effect үед often symmetric | Often asymmetric |
| Behavior | Background state-тай уялдана | Jaw/forehead tension-тай өөрчлөгдөнө |
| Relaxation | Persistent байж болно | Patient relax хийхэд багасна |
REAL EEG · EXAMPLE 01
Жишээ 1 · Excessive fast activity
Энэ EEG дээр fast-frequency activity-ийн distribution, symmetry болон amplitude-ийг homologous regions хооронд харьцуулна.
Beta-range activity-г тодорхойл.
Generalized эсвэл focal?
Left-right difference байгаа эсэх.
Medication болон EMG effect-ийг шалга.
REAL EEG · EXAMPLE 02
Жишээ 2 · Prominent fast-frequency background
Fast activity background-д хэр их хувийг эзэлж байгаа, anterior эсвэл diffuse predominance байгаа эсэхийг үнэлнэ.
READING POINTS
- Fast activity-ийн frequency-г үнэл.
- Anterior vs diffuse distribution-г хар.
- Symmetric эсэхийг шалга.
- Underlying slower background байгаа эсэхийг үнэл.
- Medication exposure-тэй тулга.
REAL EEG · EXAMPLE 03
Жишээ 3 · Fast activity — artifact check
Хурдан activity харагдах үед cerebral beta эсвэл myogenic artifact эсэхийг morphology болон distribution-аар ялгана.
REAL EEG · EXAMPLE 04
Жишээ 4 · Excessive fast activity
Fast activity-ийн significance-г тодорхойлохдоо зөвхөн frequency биш, background organization, spatial distribution болон clinical context-ийг хамтатган үнэлнэ.
SYSTEMATIC INTERPRETATION
- Predominant fast frequency-г тодорхойл.
- Amplitude unusually prominent эсэхийг шалга.
- Generalized эсвэл focal distribution-г тэмдэглэ.
- Symmetry-г үнэл.
- Medication history болон skull defect байгаа эсэхийг шалга.
INTERACTIVE EEG
Pattern-ийг өөрөө олоорой
Эхлээд annotation-гүй EEG-г харж fast activity-ийн distribution-г өөрөө тодорхойлоод, дараа нь ON болгож annotation-тай хувилбартай харьцуул.
Fast activity ямар frequency range-д байна?
Generalized, frontal эсвэл focal уу?
Хоёр hemisphere-д ижил байна уу?
Medication, breach effect эсвэл artifact?
IMPORTANT DIFFERENCE
Excessive Fast Activity vs Paroxysmal Fast Activity
| Feature | Excessive Fast Activity | Paroxysmal Fast Activity |
|---|---|---|
| Pattern | Background fast activity | Distinct paroxysmal burst |
| Duration | Persistent / abundant | Episodic |
| Medication association | Common | Not defining |
| Epilepsy association | Not inherently epileptiform | May have epileptic significance |
| Interpretation | Context-dependent background finding | Separate epileptiform/ictal-context pattern evaluation |
FOCAL FAST ACTIVITY
Skull defect ба breach effect
Craniotomy эсвэл craniectomy-ийн дараа skull-ийн filtering effect багассанаар тухайн бүсийн cerebral activity өндөр amplitude, sharp болон fast харагдаж болно.
Usually diffuse
Bilateral generalized excessive beta medication effect-тэй илүү нийцнэ.
Focal
Skull defect-ийн anatomically corresponding region-д focal fast/sharp activity тодорно.
COMMON PITFALLS
Түгээмэл алдаа
Excess beta = epilepsy?
Үгүй. Excessive fast activity нь өөрөө nonepileptiform background finding.
Fast activity = muscle artifact?
Заавал биш. Morphology, distribution, symmetry болон patient muscle activity-тай уялдуулж ялгана.
Diffuse beta харагдвал medication history хэрэгтэй юу?
Тийм. Benzodiazepine, barbiturate болон sedative exposure interpretation-д маш чухал.
Focal fast activity medication effect мөн үү?
Заавал биш. Breach effect, focal artifact болон бусад local factors-ийг шалгана.
Sleep spindle excessive fast activity мөн үү?
Үгүй. Sleep spindle нь N2-ийн physiologic graphoelement бөгөөд waxing–waning morphology, central distribution болон sleep state-тай уялдана.
12–14 Hz activity үргэлж abnormal уу?
Үгүй. Frequency дангаараа abnormality-г тогтоохгүй. Distribution, amplitude, amount, state болон clinical context чухал.
SYSTEMATIC READING
Excessive Fast Activity-г 10 алхмаар унш
- State Awake, drowsy эсвэл asleep уу?
- Frequency Beta эсвэл түүнээс хурдан уу?
- Amount Normal хэмжээнээс excessive байна уу?
- Amplitude Low, moderate эсвэл unusually high уу?
- Distribution Generalized, anterior эсвэл focal уу?
- Symmetry Left-right representation ижил үү?
- Morphology Organized cerebral fast activity эсвэл irregular EMG?
- Medication Benzodiazepine, barbiturate, sedation байгаа юу?
- Skull defect Craniotomy/craniectomy байгаа эсэхийг шалга.
- Clinical correlation Neurologic status болон indication-тай тулга.
REPORTING TEMPLATE
EEG тайлангийн жишиг өгүүлбэр
Description:
There is excessive diffuse fast activity,
predominantly in the beta frequency range.
Symmetry:
The fast activity is bilateral and symmetric.
Interpretation:
This finding may be seen in association with
sedating medications, including benzodiazepines
and barbiturates.
Qualification:
Clinical and medication correlation is recommended.
TEST YOURSELF
Өөрийгөө шалгаарай
KEY TAKEAWAYS
Гол санаа
Excessive fast activity нь ихэвчлэн prominent beta activity.
Diffuse symmetric beta үед medication effect-ийг шалга.
Benzodiazepine болон barbiturate classic associations.
Fast activity өөрөө epileptiform биш.
Focal fast activity үед breach effect-ийг бодолц.
Cerebral beta-г muscle artifact-тай андуурахгүй.
NEUROEDU · CRITICAL CARE EEG
Burst-Suppression
Burst-Suppression / Burst-Attenuation
Bursts ↔ Suppression · Background continuity · Anesthesia · Coma · Hypoxic–ischemic injury
DEFINITION
Burst-suppression гэж юу вэ?
Burst-suppression гэдэг нь өндөр amplitude-тай cerebral activity-ийн burst-үүд болон маш бага voltage-тай suppression periods ээлжлэн илрэх EEG background pattern юм.
Энэ pattern нь profound cerebral inactivation-тай холбоотой бөгөөд severe brain dysfunction, deep anesthesia, hypothermia, hypoxic–ischemic injury болон зарим neonatal/infantile encephalopathy-д илэрч болно.
Харьцангуй өндөр amplitude, mixed-frequency cerebral activity.
Маш бага voltage-тай background interval.
Burst болон suppression ээлжилнэ.
Энэ нь predominant frequency биш, background continuity-ийн descriptor.
ACNS 2021
Background continuity-г хэрхэн нэрлэх вэ?
| Continuity | Suppression / attenuation эзлэх хувь |
|---|---|
| Continuous | <1% |
| Nearly continuous | 1–9% |
| Discontinuous | 10–49% |
| Burst-suppression / Burst-attenuation | 50–99% |
| Suppression / attenuation | >99% |
Very low-voltage cerebral background.
Гэхдээ higher-voltage background-ийн 50%-иас бага amplitude-тай.
QUICK RECOGNITION
Burst-suppression-г 6 шинжээр танина
Mixed slow/fast activity-аас бүрдэж болно.
Cerebral activity маш бага болно.
Burst → suppression → burst.
Bilateral synchronous байж болно.
Epileptiform эсэхийг тусад нь үнэлнэ.
Drugs, temperature, etiology-г шалгана.
BURST vs SUPPRESSION
Хоёр үндсэн component
Active cerebral period
- Higher voltage
- Mixed frequencies
- Slow ± fast activity
- Sharp/epileptiform elements байж болно
Markedly reduced cerebral activity
- Very low voltage
- Near-flat appearance байж болно
- <10 μV suppression threshold
- Artifact үлдсэн харагдаж болно
CLINICAL ASSOCIATIONS
Burst-suppression ямар үед илэрч болох вэ?
Profound anesthetic effect үед үүсч болно.
Refractory status epilepticus-ийн treatment context.
Cardiac arrest-ийн дараах coma-д илэрч болно.
Profound diffuse cerebral dysfunction.
Deep hypothermia burst-suppression үүсгэж болно.
Severe metabolic disturbance-тэй холбоотой байж болно.
Зарим neonatal/infantile syndrome-д илэрч болно.
Зарим refractory status epilepticus management-д anesthetic-induced pattern болгон ашиглагдана.
REAL EEG · EXAMPLE 01
Жишээ 1 · Burst ↔ prolonged suppression
High-amplitude cerebral bursts нь удаан үргэлжлэх diffuse voltage suppression periods-тэй ээлжилж байна.
High-amplitude cerebral activity.
Diffuse low-voltage interval.
Repeated burst-suppression sequence.
Residual electrode activity-г cerebral burst гэж андуурахгүй.
REAL EEG · EXAMPLE 02
Жишээ 2 · Repetitive burst-suppression pattern
Олон давтагдсан higher-voltage bursts нь low-voltage suppression intervals-тэй тодорхой ээлжилж байна.
REAL EEG · EXAMPLE 03
Жишээ 3 · Burst-suppression + respirator artifact
Burst болон suppression intervals-ийн дунд mechanical/respiratory artifact давхар харагдаж болно. Suppression interval-д artifact үлдэх нь cerebral activity хадгалагдсан гэсэн үг биш.
Suppression interval-д artifact илүү тод харагдаж болно
Cerebral background маш бага amplitude-тай үед ventilator, ECG, muscle эсвэл electrode artifact харьцангуй prominent болж харагдаж болно.
REAL EEG · EXAMPLE 04
Жишээ 4 · Burst болон suppression-ийг ялгах
Annotation-гүй хувилбар дээр burst эхлэх болон suppression interval рүү шилжих boundary-г өөрөө тодорхойлоорой.
Voltage огцом нэмэгдсэн цэгийг ол.
Activity мэдэгдэхүйц буурсан цэгийг ол.
Bursts bilateral synchronous эсэхийг хар.
Noncerebral signal байгаа эсэхийг шалга.
DO NOT CONFUSE
Discontinuous background vs Burst-Suppression
| Feature | Discontinuous | Burst-suppression |
|---|---|---|
| Suppression/attenuation burden | 10–49% | 50–99% |
| Background | Intermittently interrupted | Bursts alternate with suppression |
| Severity | Variable | Usually profound cerebral inactivation |
| Clinical context | Multiple | Anesthesia, coma, HIE, hypothermia etc. |
CONTINUITY SPECTRUM
Burst-suppression → Suppression
Suppression/attenuation.
Suppression/attenuation.
Suppression/attenuation.
Suppression.
WHAT TO DESCRIBE
Burst-suppression гэдгээс цааш юу бичих вэ?
Typical burst хэр удаан үргэлжилж байна?
Suppression periods хэр удаан байна?
Bursts symmetric эсвэл asymmetric?
Bilateral bursts synchronous эсэх.
Bursts дотор spikes/sharp waves байна уу?
Stereotyped identical morphology байгаа эсэхийг шалга.
PROGNOSTIC CAUTION
Burst-suppression өөрөө prognosis биш
Burst-suppression-ийн significance нь etiology, medication, temperature, timing, reactivity, burst morphology болон serial evolution-оос ихээхэн хамаарна.
Deep anesthesia-ийн intentional effect байж болно.
Deep cooling cerebral activity-г markedly suppress хийж болно.
Timing, sedation болон multimodal prognostication шаардлагатай.
COMMON PITFALLS
Түгээмэл алдаа
Low-voltage interval бүр suppression мөн үү?
Заавал биш. Voltage criteria болон artifact-ийг шалгана. Suppression нь <10 μV.
Burst-suppression = severe encephalopathy гэсэн ганц шалтгаантай юу?
Үгүй. Anesthesia, hypothermia, hypoxic–ischemic injury, severe brain injury болон developmental disorders зэрэг олон context-д илэрч болно.
Burst дотор sharp activity харагдвал seizure уу?
Заавал биш. Bursts-ийн epileptiform content-ийг тусад нь ACNS criteria-аар үнэлнэ.
Suppression interval-д respirator artifact байвал cerebral activity юу?
Үгүй. Mechanical artifact cerebral suppression period дээр харьцангуй тод харагдаж болно.
Burst-suppression болон burst-attenuation ижил үү?
Бүтцийн хувьд төстэй боловч interburst interval-ийн voltage criteria өөр. Suppression <10 μV; attenuation нь түүнээс өндөр боловч baseline-аас мэдэгдэхүйц буурсан байна.
SYSTEMATIC READING
Burst-suppression-г 10 алхмаар унш
- Clinical state Coma эсвэл anesthesia?
- Medication Propofol, barbiturate, sedative infusion байгаа юу?
- Temperature Hypothermia байгаа эсэхийг шалга.
- Identify bursts Higher-voltage cerebral periods-ийг ол.
- Identify suppression Low-voltage intervals-ийг ол.
- Estimate burden Suppression/attenuation нийт бичлэгийн хэдэн хувийг эзэлж байна?
- Symmetry Bursts bilateral symmetric эсэхийг үнэл.
- Burst morphology Epileptiform / identical morphology байгаа эсэхийг шалга.
- Artifact Ventilator, ECG, muscle, electrode artifact-ийг ялга.
- Serial evolution Suppression burden нэмэгдэж эсвэл багасч байна уу?
REPORTING TEMPLATE
Тайлангийн жишиг өгүүлбэр
Basic description:
The background demonstrates a burst-suppression pattern,
characterized by generalized bursts of mixed-frequency
activity alternating with periods of diffuse suppression.
Interburst periods:
Suppression intervals occupy approximately ___% of the recording.
Burst morphology:
Bursts are bilateral and symmetric / asymmetric,
with / without highly epileptiform features.
Artifact:
Intermittent ventilator / muscle / electrode artifact is present
during portions of the suppressed background.
Interpretation:
The clinical significance of this pattern depends on
medication exposure, temperature and underlying etiology.
TEST YOURSELF
Өөрийгөө шалгаарай
KEY TAKEAWAYS
Гол санаа
Burst-suppression = burst + suppressed intervals.
Suppression нь <10 μV.
ACNS-д suppression/attenuation 50–99% бол burst-suppression/ burst-attenuation.
Anesthesia, hypothermia, HIE болон severe brain injury-д илэрч болно.
Artifact-ийг suppressed cerebral activity-тай андуурахгүй.
Prognosis нь etiology + drugs + temperature + timing-оос хамаарна.
NEUROEDU · NONEPILEPTIFORM EEG
Breach Effect
Breach Rhythm · Skull Defect Effect
Skull defect · Increased amplitude · Sharper morphology · Enhanced fast activity · Epileptiform mimic
DEFINITION
Breach effect гэж юу вэ?
Breach effect гэдэг нь craniotomy, craniectomy, burr hole зэрэг skull defect-ийн орчимд underlying cerebral EEG activity эсрэг талын homologous region-оос өндөр amplitude, илүү sharp болон faster харагдах үзэгдэл юм.
Хэвийн skull нь cortical electrical activity-г тодорхой хэмжээгээр filter хийдэг. Bone defect үүсэхэд энэ filtering багасч, underlying cortical signal scalp electrode дээр илүү тод бүртгэгдэнэ.
Craniotomy, craniectomy эсвэл burr hole.
Local cerebral activity өндөр voltage-тай харагдана.
Waveform contour илүү sharp болж болно.
Alpha, beta, mu зэрэг faster activity тодорно.
TERMINOLOGY
Breach Effect ба Breach Rhythm
Background feature
Skull defect орчимд EEG-ийн amplitude, sharpness болон fast-frequency content accentuated харагдахыг хэлнэ.
Rhythmic appearance
Зарим тохиолдолд sharply contoured, arc-like эсвэл mu-like rhythm илүү тод харагдана.
WHY DOES IT HAPPEN?
Skull нь EEG signal-ийг filter хийдэг
Bone нь cortical signal-ийн amplitude болон high-frequency components-ийг attenuate хийнэ.
Bone filtering effect багасна.
Underlying cerebral activity илүү тод харагдана.
QUICK RECOGNITION
Breach effect-г 6 шинжээр танина
Skull defect-ийн anatomical region-тэй тохирно.
Contralateral homologous region-ээс өндөр.
Normal rhythms хүртэл pointed харагдаж болно.
Alpha/beta/mu activity илүү тодорно.
Skull defect орчмын electrodes-д maximal.
Craniotomy/craniectomy history чухал.
MORPHOLOGY
Breach rhythm ямар харагдаж болох вэ?
Normal waveform unusually sharp харагдаж болно.
Mu-like эсвэл rhythmic appearance үүсч болно.
Faster activity unusually prominent байж болно.
Mu, alpha эсвэл sleep spindle хүртэл accentuated болно.
HIGH-YIELD DIFFERENTIAL
Breach effect vs Epileptiform discharge
| Feature | Breach effect | Epileptiform discharge |
|---|---|---|
| Clinical setting | Skull defect | Skull defect шаардлагагүй |
| Background relation | Adjacent physiologic rhythms accentuated | Background-аас distinct transient |
| Sharpness | Reduced skull filtering-ээс apparent sharpness | True epileptiform morphology |
| Aftergoing slow wave | Заавал байхгүй | Often present |
| Fast activity | Locally enhanced | Defining feature биш |
| Epilepsy significance | Өөрөө epileptiform биш | Interictal epileptiform significance байж болно |
BREACH + UNDERLYING PATHOLOGY
Breach effect дээр focal slowing давхар байж болно
Skull defect өөрөө activity-г өндөр amplitude, sharper болон faster харагдуулдаг. Харин тухайн region-д persistent polymorphic theta/delta slowing давхар байвал underlying focal cerebral dysfunction байж болохыг тусад нь үнэлнэ.
Conductivity / filtering phenomenon
Higher amplitude, sharp contour, enhanced fast frequencies.
Cerebral dysfunction
Polymorphic theta/delta activity нь underlying focal dysfunction-ийг дэмжиж болно.
REAL EEG · EXAMPLE 01
Жишээ 1 · Breach Effect
Эхлээд annotation-гүй EEG-г ажиглаж amplitude, sharpness болон fast-frequency activity нэмэгдсэн хэсгийг өөрөө олоорой. Дараа нь Annotation ON болгож шалгана.
Opposite homologous region-тай харьцуул.
Waveform contour accentuated эсэхийг хар.
Faster components local байдлаар нэмэгдсэн эсэх.
Skull defect-ийн region-тэй тохирч байгаа эсэх.
REAL EEG · EXAMPLE 02
Жишээ 2 · Sharply Contoured Breach Activity
Skull defect-ийн нөлөөгөөр cerebral activity илүү өндөр amplitude, sharper болон faster харагдаж болно.
TEACHING POINT
Sharp ≠ Epileptiform
- Skull defect normal cortical activity-г sharp харагдуулж болно.
- Adjacent fast activity мөн accentuated байж болно.
- True spike/sharp-wave discharge байгаа эсэхийг тусад нь үнэлнэ.
- Field болон aftergoing slow wave-г шалгана.
REAL EEG · EXAMPLE 03
Жишээ 3 · Breach Rhythm Recognition
Annotation-гүй хувилбар дээр focal amplitude enhancement, sharper contour болон faster activity-г өөрөө олоод дараа нь ON хувилбартай харьцуул.
Breach activity maximal region-ийг ол.
Contralateral region-ээс amplitude өндөр үү?
Waveform contour accentuated уу?
Fast-frequency components илүү тод уу?
Superimposed focal theta/delta slowing байна уу?
True epileptiform discharge давхар байна уу?
FAST ACTIVITY DIFFERENTIAL
Breach Effect vs Diffuse Excessive Beta
Focal
- Skull defect region-тэй таарна
- Amplitude locally increased
- Sharpness locally increased
- Fast activity locally enhanced
Often diffuse
- Bilateral/generalized
- Often symmetric
- Beta activity widespread
- Medication history чухал
SLEEP EEG
Sleep graphoelements мөн accentuated харагдаж болно
Skull defect-ийн орчимд physiologic sleep activity, ялангуяа sleep spindle өндөр amplitude болон sharper contour-тай харагдаж болно.
NOT AN ARTIFACT
Breach effect vs Electrode artifact
| Feature | Breach effect | Electrode artifact |
|---|---|---|
| Origin | Cerebral | Technical / noncerebral |
| Location | Skull defect region | Problem electrode |
| Physiologic rhythm | May be enhanced | Often distorted/disrupted |
| Field | Physiologic field present | May be limited to one electrode |
| Persistence | Reproducible over defect | Changes after electrode correction |
COMMON PITFALLS
Түгээмэл андуурал
Breach effect = artifact уу?
Үгүй. Энэ нь жинхэнэ cerebral activity-ийн altered transmission/filtering phenomenon.
Sharp waveform = epileptiform discharge уу?
Заавал биш. Skull filtering багассанаар normal waveform unusually sharp харагдаж болно.
Skull defect байгаа бол бүх sharp wave benign уу?
Үгүй. True epileptiform activity мөн давхар оршиж болно.
Breach effect focal slowing үүсгэдэг үү?
Breach effect өөрөө signal enhancement phenomenon. Persistent polymorphic focal slowing байвал underlying cerebral dysfunction-ийг тусад нь үнэлнэ.
Breach effect epilepsy-г батлах уу?
Үгүй. Breach effect өөрөө epilepsy-ийн marker биш.
Focal beta = breach effect үү?
Заавал биш. Skull defect history, location, amplitude болон adjacent rhythms-тай уялдуулж үнэлнэ.
SYSTEMATIC READING
Breach effect-г 10 алхмаар унш
- Surgical history Craniotomy, craniectomy, burr hole байгаа эсэхийг шалга.
- Location Skull defect-ийн anatomical region-ийг тодорхойл.
- Amplitude Homologous contralateral region-тай харьцуул.
- Sharpness Waveform contour accentuated эсэхийг хар.
- Fast activity Alpha/beta/mu activity locally enhanced уу?
- Field Physiologic spatial field байгаа эсэхийг үнэл.
- Focal slowing Persistent polymorphic theta/delta давхар байна уу?
- Epileptiform features True spike/sharp-wave discharge байгаа эсэхийг шалга.
- Sleep Sleep spindle эсвэл physiologic rhythms amplified уу?
- Reporting Breach effect-ийн exact location-ийг тайланд бич.
REPORTING TEMPLATE
EEG тайлангийн жишиг өгүүлбэр
Basic:
A breach effect is present over the right
frontocentral region.
Description:
There is increased amplitude and sharpness of cerebral
activity with accentuation of faster frequencies
over the region of the skull defect.
With focal slowing:
In addition, polymorphic theta-delta slowing is present
over the same region, consistent with superimposed
focal cerebral dysfunction.
Epileptiform caution:
Sharply contoured activity within the breach region
should be distinguished from superimposed
epileptiform discharges.
TEST YOURSELF
Өөрийгөө шалгаарай
KEY TAKEAWAYS
Гол санаа
Breach effect нь skull defect-ийн улмаас үүснэ.
Activity өндөр amplitude, sharper харагдаж болно.
Fast frequencies locally accentuated байж болно.
Breach effect нь artifact биш.
Sharp breach activity-г epileptiform discharge-тай андуурахгүй.
Breach + focal slowing байвал underlying dysfunction-ийг тусад нь тайлагнана.
